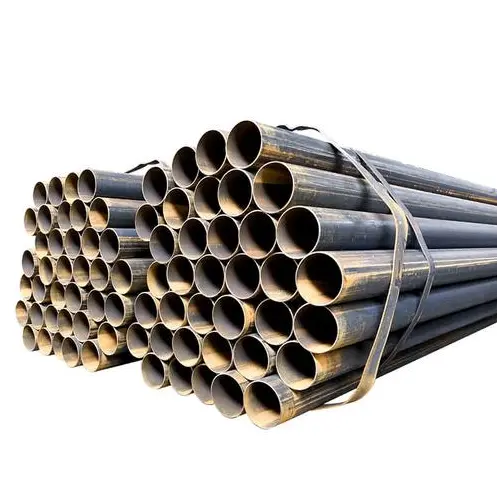

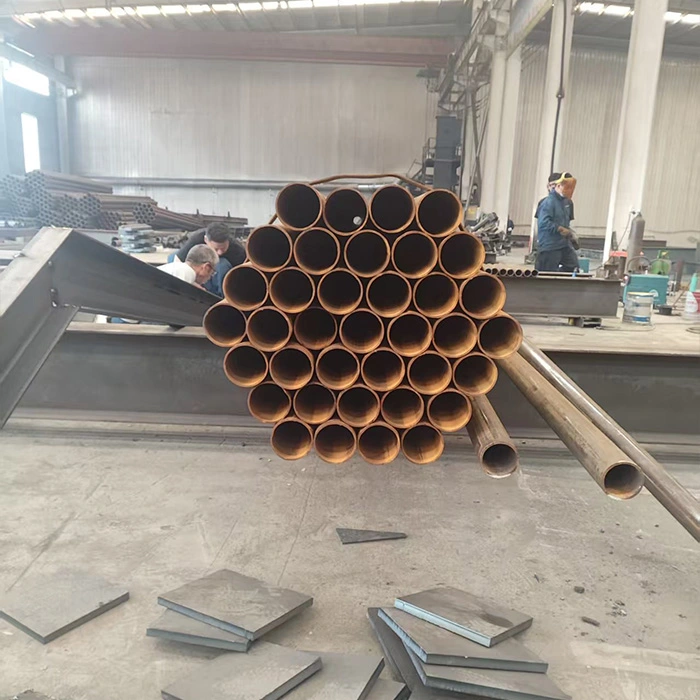

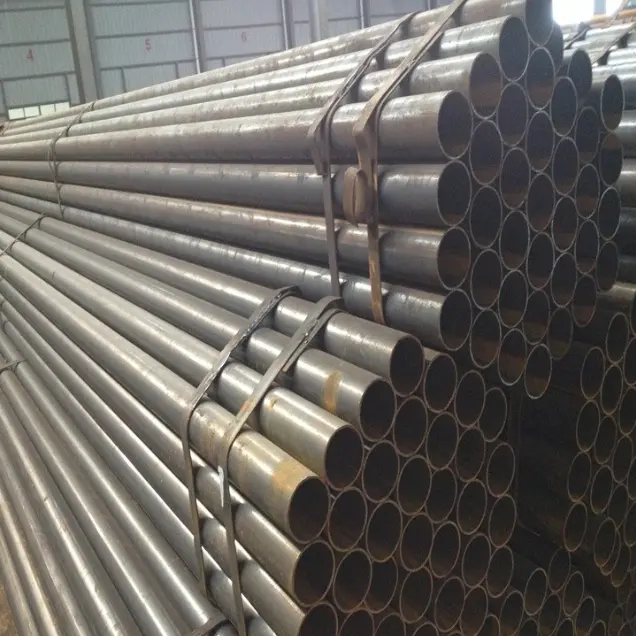

সাধারণত ঝালাই ইস্পাত পাইপ হিসাবে পরিচিত, এই পণ্য রোলিং এবং ঢালাই ইস্পাত স্ট্রিপ দ্বারা নির্মিত হয়. এগুলিকে প্রাথমিকভাবে স্ট্রেইট-সিম এবং স্পাইরাল-সিম ওয়েল্ডেড পাইপের মধ্যে শ্রেণীবদ্ধ করা হয়, যা GB/T 3091 এবং GB/T 13793-এর মতো মান অনুযায়ী তৈরি করা হয় এবং সাধারণত Q235B বা Q355B স্টিল থেকে তৈরি করা হয়। এগুলি প্রধানত নিম্ন-চাপের তরল পরিবহন, ইস্পাত কাঠামোগত বিম এবং কলাম, রেললাইন সমর্থন, পৌরসভার পাইপিং নেটওয়ার্ক, ইলেক্ট্রোমেকানিকাল কন্ডুইট এবং অস্থায়ী প্রকল্পগুলির জন্য ব্যবহৃত হয়, যা পরিবেষ্টিত তাপমাত্রা এবং নিম্ন থেকে মাঝারি চাপ জড়িত স্ট্যান্ডার্ড অপারেটিং অবস্থার জন্য উপযুক্ত করে তোলে।
1. ঢালাই ইস্পাত পাইপ রোলিং এবং ঢালাই ইস্পাত স্ট্রিপ দ্বারা গঠিত হয় এবং দুই ধরনের আসে: সোজা-সীম এবং সর্পিল-সীম। ফাঁপা বৃত্তাকার ক্রস-সেকশন ইউনিফর্ম লোড বন্টন নিশ্চিত করে এবং নমন এবং টর্শনের জন্য চমৎকার প্রতিরোধের পাশাপাশি উচ্চতর সামগ্রিক স্থিতিশীলতা প্রদান করে।
2. সামগ্রিক শক্তি নিম্ন-থেকে-মাঝারি চাপ প্রয়োগের প্রয়োজনীয়তা পূরণ করে। বড়-ব্যাসের সর্পিল-সিম ঢালাই পাইপগুলি স্ট্যান্ডার্ড স্ট্রেইট-সিম ওয়েল্ডেড পাইপের তুলনায় উচ্চতর চাপ-বহন ক্ষমতা এবং অনমনীয়তা প্রদান করে। যাইহোক, ওয়েল্ড সীম সীমাবদ্ধতার কারণে, তারা উচ্চ চাপ, উচ্চ তাপমাত্রা, বা গুরুতর ক্ষয় জড়িত চরম অবস্থার জন্য উপযুক্ত নয়।
3. একই লোড-ভারিং ক্ষমতার জন্য, তারা শক্ত ইস্পাত উপাদানগুলির তুলনায় হালকা, কার্যকরভাবে সামগ্রিক কাঠামোগত লোড হ্রাস করে৷
1. উত্পাদন প্রক্রিয়া পরিপক্ক, উচ্চ ক্ষমতা এবং দ্রুত ডেলিভারি প্রস্তাব. মিতব্যয়ী মূল্যে বাজারে প্রচুর স্টক পাওয়া যায়, যার ফলে সামগ্রিক খরচ কম হয়।
2. স্পেসিফিকেশনের একটি বিস্তৃত পরিসর পাওয়া যায়—ছোট-ব্যাসের পাইপ থেকে শুরু করে বড়-ব্যাসের পাইপলাইন এবং কলাম পাইপ—নমনীয় নির্বাচনের অনুমতি দেয়।
1. সেকেন্ডারি প্রসেসিং—যেমন কাটিং, বেভেলিং, থ্রেডিং, বাঁকানো, এবং ঢালাই—সাইটের নির্মাণকে সহজতর করে।
2. পাইপগুলি অভিন্ন মাত্রা বিশিষ্ট এবং পরিচালনা ও ইনস্টল করা সহজ। বিভিন্ন সংযোগ পদ্ধতি - ঢালাই, ফ্ল্যাঞ্জ, থ্রেডিং এবং গ্রুভড কাপলিং সহ - বিভিন্ন ইঞ্জিনিয়ারিং প্রয়োজনীয়তা অনুসারে নিযুক্ত করা যেতে পারে। IV ব্যবহার এবং বিরোধী জারা বৈশিষ্ট্য
1. স্ট্যান্ডার্ড ডেলিভারি "কালো পাইপ" (আনকোটেড স্টিল) আকারে হয়; যাইহোক, হট-ডিপ গ্যালভানাইজিং, পেইন্টিং, অ্যান্টি-কোরোসন লেপ, এবং 3PE অ্যান্টি-জারোশন লেয়ারগুলির মতো চিকিত্সাগুলি প্রয়োগ করা যেতে পারে। এগুলি অন্দর এবং বহিরঙ্গন উভয় পরিবেশে ব্যবহারের জন্য উপযুক্ত।
2. নমনীয় প্রয়োগ: তারা স্বাধীনভাবে তরল পরিবহন পাইপলাইন হিসাবে পরিবেশন করতে পারে বা লোড বহনকারী উপাদান যেমন ইস্পাত স্ট্রাকচারাল বিম, কলাম এবং ট্রাসেসে একত্রিত হতে পারে।
1. স্ট্রেইট-সিম ওয়েল্ডেড পাইপগুলি সাধারণত ছোট-থেকে-মাঝারি ব্যাস, নিম্ন-চাপের পাইপলাইন এবং হালকা ইস্পাত কাঠামোর জন্য ব্যবহৃত হয়। সর্পিল ঢালাই পাইপগুলি প্রাথমিকভাবে বড় ব্যাসের জন্য ব্যবহৃত হয়, যা তাদের দীর্ঘ-দূরত্বের পৌর পরিবহন এবং বড় আকারের ইস্পাত কাঠামোগত উপাদানগুলির জন্য উপযুক্ত করে তোলে।
2. ঢালাই করা সিমের উপস্থিতির কারণে, এই পাইপগুলি বিজোড় ইস্পাত পাইপের তুলনায় নিম্ন চাপ প্রতিরোধ, উচ্চ-তাপমাত্রা প্রতিরোধ এবং ক্লান্তি শক্তি প্রদর্শন করে। এগুলি উচ্চ-চাপ দাহ্য/বিস্ফোরক পদার্থ বা উচ্চ-তাপমাত্রা/উচ্চ-চাপের পরিস্থিতি জড়িত গুরুতর চাপ-বহনকারী অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য কঠোরভাবে নিষিদ্ধ।
1. তরল পরিবহন
ট্যাপের জল, পয়ঃনিষ্কাশন, নিম্ন-চাপের গ্যাস, বায়ুচলাচল/ধুলো নিষ্কাশন বায়ু এবং সাধারণ-উদ্দেশ্য তেলের মতো মিডিয়া পরিবহনের জন্য ব্যবহৃত হয়; তারা সিভিল এবং শিল্প নেটওয়ার্কের জন্য প্রাথমিক পাইপিং উপকরণ.
2. ইস্পাত কাঠামোগত লোড-ভারবহন উপাদান
বৃত্তাকার কলাম, ট্রাস সদস্য, ছাদের সমর্থন এবং প্ল্যাটফর্ম আপরাইট তৈরি করতে ব্যবহৃত হয়; তারা অক্জিলিয়ারী বা মাঝারিভাবে লোড করা বিম এবং কলামগুলির জন্য নির্দিষ্ট কাঠামোগত ইস্পাত আকার প্রতিস্থাপন করতে পারে।
3. সুরক্ষা এবং ঘের
রাস্তার গার্ডেল, কারখানার ঘেরের বেড়া, সিঁড়ির হ্যান্ড্রাইল, ব্যালকনি রেলিং, হোর্ডিং ফ্রেমওয়ার্ক এবং আউটডোর বিলবোর্ড সমর্থনের জন্য ব্যবহৃত হয়।
4. মেকানিক্যাল এবং ইলেকট্রিক্যাল সাপোর্ট সিস্টেম
জলের পাইপ, বায়ু নালী এবং তারের ট্রে, সেইসাথে বিশেষ মাউন্টিং বন্ধনী এবং সরঞ্জামগুলির জন্য ফিক্সিং রডগুলির জন্য সমর্থন এবং হ্যাঙ্গার তৈরি করতে ব্যবহৃত হয়।
5. মিউনিসিপ্যাল এবং সিভিল ইঞ্জিনিয়ারিং
মিউনিসিপ্যাল পাইপলাইন নেটওয়ার্ক, নদীর তীরের আবরণ, পাইল ফাউন্ডেশন ক্যাসিং, টানেল বায়ুচলাচল নালী এবং নির্মাণ সাইটে অস্থায়ী নিরাপত্তা বাধাগুলির জন্য ব্যবহৃত হয়।
6. অস্থায়ী এবং কৃষি সুবিধা
ভারা, অস্থায়ী শেড, গ্রিনহাউস ফ্রেমওয়ার্ক এবং কৃষি জল পরিবহন পাইপলাইনের জন্য ব্যবহৃত হয়।
1. কনস্ট্রাকশন ইঞ্জিনিয়ারিং: সিভিল বিল্ডিং, কারখানার ওয়ার্কশপ, গুদাম, ভেন্যুগুলির জন্য জল সরবরাহ এবং নিষ্কাশন ব্যবস্থা এবং ইস্পাত কাঠামোগত সহায়তা ব্যবস্থা।
2. মিউনিসিপ্যাল ইউটিলিটিস: শহুরে জল সরবরাহ এবং নিষ্কাশন নেটওয়ার্ক, রাস্তার গার্ডেল, ল্যান্ডস্কেপ ইঞ্জিনিয়ারিং, এবং পৌরসভার পাইপলাইন ইনস্টলেশন। 3. MEP (যান্ত্রিক, বৈদ্যুতিক, এবং নদীর গভীরতানির্ণয়/HVAC): কারখানা, বিল্ডিং এবং শপিং মলের জন্য জল সরবরাহ এবং নিষ্কাশন, বায়ুচলাচল, এবং নিম্ন-চাপের গ্যাস পাইপিং।
4. শিল্প এবং খনির উদ্যোগ: ওয়ার্কশপ স্থানান্তর পাইপিং, সরঞ্জাম সমর্থন, উপাদান গজ ঘের, এবং লাইটওয়েট ট্রাস কাঠামো.
5. কৃষি এবং ল্যান্ডস্কেপিং: কৃষি সেচ পাইপ, গ্রিনহাউস ফ্রেমওয়ার্ক এবং ল্যান্ডস্কেপ বেড়া।
6. অস্থায়ী কাজ: অস্থায়ী সাইট সুবিধা, অস্থায়ী সমর্থন, খনন পিট সুরক্ষা, এবং নির্মাণ ভারা।
নির্বাচন নির্দেশিকা
স্ট্রেইট-সিম ওয়েল্ডেড পাইপ: প্রাথমিকভাবে ছোট থেকে মাঝারি ব্যাস; সাধারণত গৃহমধ্যস্থ পাইপিং, রেলিং এবং ছোট আকারের ইস্পাত কাঠামোর জন্য ব্যবহৃত হয়।
সর্পিল ঢালাই পাইপ: প্রাথমিকভাবে বড় ব্যাস; সাধারণত মিউনিসিপ্যাল ট্রাঙ্ক পাইপলাইন, দীর্ঘ-দূরত্বের জল সংক্রমণ, এবং বড় আকারের ইস্পাত কাঠামোগত কলামগুলির জন্য ব্যবহৃত হয়।
·GB/T 3091-2025: কম চাপের তরল পরিবহনের জন্য ঢালাই করা ইস্পাত পাইপ (জল, গ্যাস, বায়ু ইত্যাদি; ≤2.5 MPa, ≤200°C)
·GB/T 13793-2016: অনুদৈর্ঘ্য বৈদ্যুতিক-ঝালাই ইস্পাত পাইপ (কাঠামোগত, ভারা, সাধারণ যন্ত্রপাতি)
·GB/T 9711 / API 5L: তেল এবং গ্যাস পরিবহনের জন্য লাইন পাইপ (L245/L360/L415, ইত্যাদি)
|
উপাদান গ্রেড |
ফলন শক্তি ReL (MPa) |
প্রসার্য শক্তি Rm (MPa) |
ফ্র্যাকচারের পর প্রসারণ A |
সাধারণ অ্যাপ্লিকেশন |
|
প্রশ্ন ১৯৫ |
≥195 |
≥315 |
≥20% |
ভারা, হালকা কাঠামো |
|
Q215A/B |
≥215 |
335-450 |
≥22% |
নিম্নচাপের তরল পাইপলাইন, গার্ডেল |
|
Q235B |
≥235 |
375-500 |
≥25% |
জল সরবরাহ ও নিষ্কাশন, গ্যাস পাইপলাইন, সাধারণ কাঠামোগত ইস্পাত (সবচেয়ে বেশি ব্যবহৃত) |
|
Q355B |
≥355 |
470-630 |
≥21% |
মাঝারি এবং উচ্চ-চাপ পাইপলাইন, লোড বহনকারী কাঠামোগত সদস্য |
|
20# ইস্পাত |
≥245 |
440-550 |
≥20% |
সাধারণ যন্ত্রপাতি অংশ, তাপ বিনিময় টিউব |
|
L245 |
≥245 |
415-565 |
≥21% |
নিম্নচাপের তেল ও গ্যাস ট্রান্সমিশন পাইপলাইন |
· স্থিতিস্থাপকতার মডুলাস: 2.06×10⁵ MPa
ঘনত্ব: 7.85 গ্রাম/সেমি³
· প্রভাব শক্তি: পরিবেষ্টিত তাপমাত্রা **≥27 J** (Q235B, V-খাঁজ)
1) বাইরের ব্যাস পরিসীমা
· ছোট ব্যাস: DN15–DN50 (21.3–60.3 মিমি)
· মাঝারি ব্যাস: DN65–DN250 (76.1–273 মিমি)
· বড় ব্যাস: DN300–DN600 (323.9–610 মিমি)
· সর্পিল ঢালাই পাইপ: DN800-DN3000 পর্যন্ত
2) দেয়ালের বেধ (সাধারণ)
· স্ট্যান্ডার্ড: 1.2-12.7 মিমি
· ভারী প্রাচীর: 12.7-40 মিমি
· সহনশীলতা: দেয়ালের বেধ ±10% t; বাইরের ব্যাস ±0.5% থেকে ±1.0%
3) দৈর্ঘ্য
· স্ট্যান্ডার্ড: নির্দিষ্ট দৈর্ঘ্য 6 মি, 9 মি, 12 মি
· কাস্টমাইজযোগ্য: 15-18 মি
· দৈর্ঘ্য সহনশীলতা: +20 মিমি / 0 মিমি
4) তাত্ত্বিক ওজন (কেজি/মি)
W=0.02466×(D−t)×t
· ডি: বাইরের ব্যাস (মিমি); t: দেয়ালের বেধ (মিমি)
গ্যালভানাইজড পাইপ: ওজন × 1.015–1.03 (কোটিং ফ্যাক্টর)
1) হাইড্রোস্ট্যাটিক পরীক্ষা (বাধ্যতামূলক)
· স্ট্যান্ডার্ড কালো পাইপ: 5.0 MPa, চাপ ≥5s ধরে রাখুন
· গ্যাস পাইপ: 6.0 MPa, চাপ ≥10s ধরে রাখুন
· ভারী-প্রাচীর পাইপ: 7.0 MPa
· প্রস্তাবিত কাজের চাপ: ≤1.6 MPa (দীর্ঘমেয়াদী নিরাপত্তা)
2) ঢালাই সীম গুণমান
· অ-ধ্বংসাত্মক পরীক্ষা (NDT): UT (আলট্রাসনিক) / RT (রেডিওগ্রাফিক)
· অনুদৈর্ঘ্য সীম: উচ্চ-ফ্রিকোয়েন্সি ঢালাই, ঢালাই সহগ **≈0.85–0.9**
· সর্পিল সীম: নিমজ্জিত আর্ক ওয়েল্ডিং, ওয়েল্ড সহগ **≈0.9–0.95**
3) ফ্ল্যাটেনিং / বেন্ডিং টেস্ট
· সমতলকরণ: কোন ফাটল নেই, কোন ডিলামিনেশন নেই
· বাঁকানো (DN≤50): 90°, নমন ব্যাসার্ধ = 6D (কালো পাইপ) / 8D (গ্যালভানাইজড পাইপ), পাশে অবস্থিত ওয়েল্ড সীম; কোন ফাটল, কোন দস্তা স্তর পিলিং
4) অপারেটিং তাপমাত্রা
· স্ট্যান্ডার্ড: -20°C থেকে +200°C
· নিম্ন-তাপমাত্রার ইস্পাত (L245N): নিচে -40°C
· ডেলিভারির অবস্থা: কালো পাইপ (বেয়ার পাইপ) / হট-ডিপ গ্যালভানাইজড / ইপোক্সি / 3PE (কবর)
· গ্যালভানাইজড লেয়ার: ≥300 গ্রাম/মি² (দ্বিমুখী), স্থানীয় বেধ **≥85 μm**
· পৃষ্ঠের গুণমান: কোনও ফাটল নেই, কোনও ভাঁজ নেই, কোনও স্ক্যাব নেই, কোনও গুরুতর ক্ষয় নেই
· DN≤50: থ্রেডেড সংযোগ (GB/T 7306)
· DN65–DN200: ফ্ল্যাঞ্জ সংযোগ / খাঁজকাটা সংযোগ
· DN≥250: ঢালাই (বাট ওয়েল্ড / ফিলেট ওয়েল্ড)
· নিম্নচাপের তরল: জল, পয়ঃনিষ্কাশন, গ্যাস, বায়ু, বায়ুচলাচল
· ইস্পাত কাঠামো: বৃত্তাকার পাইপ কলাম, ট্রাস, সমর্থন, পাহারী, ভারা
· তাপমাত্রা: -20 থেকে 200°C; চাপ: ≤2.5 MPa
|
স্পেসিফিকেশন |
বাইরের ব্যাস |
স্ট্যান্ডার্ড প্রাচীর বেধ |
ঢালাই পাইপ জন্য তাত্ত্বিক ওজন চার্ট |
||
|
4 পয়েন্ট |
15 |
1/2 ইঞ্চি |
21.25 |
2.75 |
1.26 |
|
6 পয়েন্ট |
20 |
3/4 ইঞ্চি |
26.75 |
2.75 |
1.63 |
|
1 ইঞ্চি |
25 |
1 ইঞ্চি |
33.3 |
3.25 |
2.42 |
|
1.2 ইঞ্চি |
32 |
11/4 ইঞ্চি |
42.25 |
3.25 |
3.13 |
|
1.5 ইঞ্চি |
40 |
11/2 ইঞ্চি |
48 |
3.5 |
3.84 |
|
2 ইঞ্চি |
50 |
2 ইঞ্চি |
60 |
3.5 |
4.88 |
|
2.5 ইঞ্চি |
70 |
21/2 ইঞ্চি |
75.5 |
3.75 |
6.64 |
|
3 ইঞ্চি |
80 |
3 ইঞ্চি |
88.5 |
4.0 |
8.34 |
|
4 ইঞ্চি |
100 |
4 ইঞ্চি |
114 |
4.0 |
10.85 |
|
5 ইঞ্চি |
125 |
5 ইঞ্চি |
140 |
4.5 |
15.04 |
|
6 ইঞ্চি |
150 |
6 ইঞ্চি |
165 |
4.5 |
17.81 |
|
8 ইঞ্চি |
200 |
8 ইঞ্চি |
219 |
6 |
31.52 |
|
স্পেসিফিকেশন |
প্রাচীর বেধ |
মিটার প্রতি ওজন |
জাতীয় মান হাইড্রোস্ট্যাটিক চাপ মান |
মন্ত্রণালয় মান হাইড্রোস্ট্যাটিক চাপ মান |
স্পেসিফিকেশন |
প্রাচীর বেধ |
মিটার প্রতি ওজন |
জাতীয় মান হাইড্রোস্ট্যাটিক চাপ মান |
মন্ত্রণালয় মান হাইড্রোস্ট্যাটিক চাপ মান |
|
219 |
6 |
32.02 |
9.7 |
7.7 |
720 |
6 |
106.15 |
3 |
2.3 |
|
|
7 |
37.1 |
11.3 |
9 |
|
7 |
123.59 |
3.5 |
2.7 |
|
|
8 |
42.13 |
12.9 |
10.3 |
|
8 |
140.97 |
4 |
3.1 |
|
273 |
6 |
40.01 |
7.7 |
6.2 |
|
9 |
158.31 |
4.5 |
3.5 |
|
|
7 |
46.42 |
9 |
7.2 |
|
10 |
175.6 |
5 |
3.9 |
|
|
8 |
52.78 |
10.3 |
8.3 |
|
12 |
210.02 |
6 |
4.7 |
|
325 |
6 |
47.7 |
6.5 |
5.2 |
820 |
7 |
140.85 |
3.1 |
2.4 |
|
|
7 |
55.4 |
7.6 |
6.1 |
|
8 |
160.7 |
3.5 |
2.7 |
|
|
8 |
63.04 |
8.7 |
6.9 |
|
9 |
180.5 |
4 |
3.1 |
|
377 |
6 |
55.4 |
5.7 |
4.5 |
|
10 |
200.26 |
4.4 |
3.4 |
|
|
7 |
64.37 |
6.7 |
5.2 |
|
11 |
219.96 |
4.8 |
3.8 |
|
|
8 |
73.3 |
7.6 |
6 |
|
12 |
239.62 |
5.3 |
4.1 |
|
|
9 |
82.18 |
8.6 |
6.8 |
920 |
8 |
180.43 |
3.1 |
2.5 |
|
|
10 |
91.01 |
- |
7.5 |
|
9 |
202.7 |
3.5 |
2.8 |
|
426 |
6 |
62.25 |
5.1 |
4 |
|
10 |
224.92 |
3.9 |
3.1 |
|
|
7 |
72.83 |
5.9 |
4.6 |
|
11 |
247.22 |
4.3 |
3.4 |
|
|
8 |
82.97 |
6.8 |
5.3 |
|
12 |
269.21 |
4.7 |
3.7 |
|
|
9 |
93.05 |
7.6 |
6 |
1020 |
8 |
200.16 |
2.8 |
2.2 |
|
|
10 |
103.09 |
8.5 |
6.7 |
|
9 |
224.89 |
3.2 |
2.5 |
|
478 |
6 |
70.34 |
4.5 |
3.5 |
|
10 |
249.58 |
3.5 |
2.8 |
|
|
7 |
81.81 |
5.3 |
4.1 |
|
11 |
274.22 |
3.9 |
3 |
|
|
8 |
93.23 |
6 |
4.7 |
|
12 |
298.81 |
4.2 |
3.3 |
|
|
9 |
104.6 |
6.8 |
5.3 |
1220 |
8 |
239.62 |
- |
1.8 |
|
|
10 |
115.92 |
7.5 |
5.9 |
|
10 |
298.9 |
3 |
2.3 |
|
529 |
6 |
77.89 |
4.1 |
3.2 |
|
11 |
328.47 |
3.2 |
2.5 |
|
|
7 |
90.61 |
4.8 |
3.7 |
|
12 |
357.99 |
3.5 |
2.8 |
|
|
8 |
103.29 |
5.4 |
4.3 |
|
13 |
387.46 |
3.8 |
3 |
|
|
9 |
115.92 |
6.1 |
4.8 |
1420 |
10 |
348.23 |
2.8 |
2 |
|
|
10 |
128.49 |
6.8 |
5.3 |
|
14 |
417.18 |
3.2 |
2.4 |
|
630 |
6 |
92.83 |
3.4 |
2.6 |
1620 |
12 |
476.37 |
2.9 |
2.1 |
|
|
7 |
108.05 |
4 |
3.1 |
|
14 |
554.99 |
3.2 |
2.4 |
|
|
8 |
123.22 |
4.6 |
3.6 |
1820 |
14 |
627.04 |
3.3 |
2.2 |
|
|
9 |
138.33 |
5.1 |
4 |
2020 |
14 |
693.09 |
- |
2 |
|
|
10 |
153.4 |
5.7 |
4.5 |
2220 |
14 |
762.15 |
- |
1.8 |
