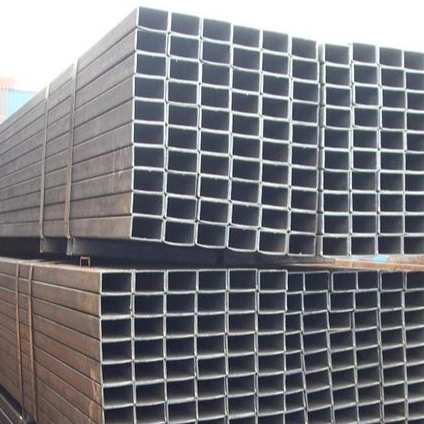

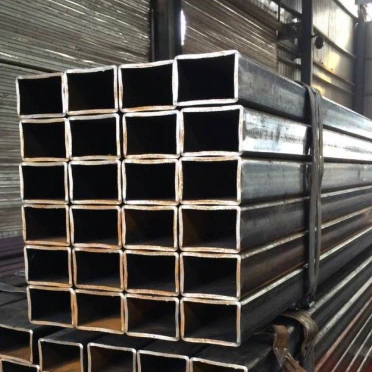

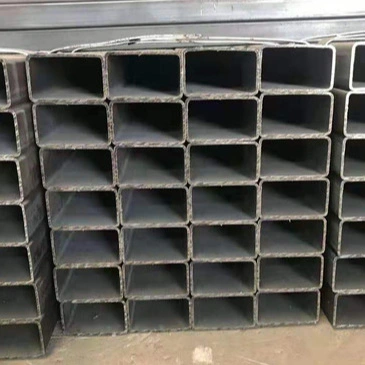

আয়তক্ষেত্রাকার ফাঁপা স্ট্রাকচারাল স্টিল টিউবগুলি ইস্পাত বিম এবং কলাম, পর্দার প্রাচীরের ফ্রেমিং, ঘেরের কাঠামো, সরঞ্জামের র্যাক, রেললাইন এবং নির্মাণ যন্ত্রপাতির মতো অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। তারা কার্যকরভাবে প্রাথমিক লোড-ভারবহন উপাদান হিসাবে পরিবেশন করে এবং বিভিন্ন স্থাপত্যের আকার এবং ঘেরের কাঠামোর জন্য উপযুক্ত।
1. ফাঁপা আয়তক্ষেত্রাকার ক্রস-সেকশন উভয় দিকে নমন এবং পার্শ্বীয় স্থানচ্যুতির বিরুদ্ধে উচ্চ কঠোরতা প্রদান করে। এটি বৃত্তাকার টিউব বা স্ট্যান্ডার্ড স্ট্রাকচারাল স্টিলের আকারের তুলনায় টর্শন এবং পাশ্বর্ীয় বিকৃতির উচ্চতর প্রতিরোধের প্রস্তাব দেয়, শক্তিশালী সামগ্রিক কাঠামোগত স্থিতিশীলতা নিশ্চিত করে।
2. অভিন্ন ক্রস-বিভাগীয় আকৃতি এবং সমতল মুখগুলি এমনকি লোড বিতরণ নিশ্চিত করে। স্বতন্ত্র টিউবগুলি উল্লেখযোগ্য উল্লম্ব এবং অনুভূমিক লোড সহ্য করতে পারে, প্রায়শই প্রাথমিক লোড বহনকারী সদস্য হিসাবে সরাসরি পরিবেশন করে।
3. ঢালাই এবং বিজোড় ধরনের উপলব্ধ: ঢালাই আয়তক্ষেত্রাকার টিউব মান অপারেটিং অবস্থার জন্য উচ্চ খরচ-কার্যকারিতা প্রস্তাব; বিজোড় আয়তক্ষেত্রাকার টিউব, ওয়েল্ড সীমের অভাব, উচ্চতর শক্তি, চাপ প্রতিরোধ এবং ক্লান্তি কর্মক্ষমতা প্রদান করে, এগুলিকে ভারী-লোড এবং চক্রীয় লোডিং পরিস্থিতির জন্য আদর্শ করে তোলে।
1. সমতল বাইরের পৃষ্ঠগুলি স্প্লিসিং, ওভারল্যাপিং এবং ফ্লাশ মাউন্ট করার সুবিধা দেয়। এগুলি রঙ-লেপা স্টিলের শীট, প্যানেল এবং ঘেরের উপাদানগুলির সাথে শক্তভাবে ফিট করে, যা নির্মাণের সময় পরিষ্কার সমাপ্তি এবং প্রান্ত সিলিং নিশ্চিত করে।
2. তীক্ষ্ণ প্রান্ত এবং একটি অভিন্ন প্রোফাইল নান্দনিক আবেদনের সাথে লোড-ভারবহন কার্যকারিতাকে একত্রিত করে, যা এগুলিকে স্থাপত্যের সম্মুখভাগ, ল্যান্ডস্কেপ ফ্রেমওয়ার্ক এবং অন্যান্য নকশা-ভিত্তিক প্রকল্পগুলির জন্য উপযুক্ত করে তোলে।
3. একটি প্রদত্ত লোড-ভারবহন ক্ষমতার জন্য, তারা শক্ত ইস্পাত বিভাগের তুলনায় হালকা, কার্যকরভাবে সামগ্রিক কাঠামোগত লোড হ্রাস করে এবং উপাদান ব্যয় সাশ্রয় করে।
1. তারা কাটা, beveled, নমন, drilled, এবং ঢালাই করা যাবে. সেকেন্ডারি প্রক্রিয়াকরণ সহজবোধ্য, সুবিধাজনক অন-সাইট নির্মাণের সুবিধা।
2. বহুমুখী সংযোগ পদ্ধতি - ঢালাই, বোল্টিং এবং রিভেটিং সহ - সহজ জয়েন্ট ডিজাইন এবং উচ্চ ইনস্টলেশন দক্ষতার বৈশিষ্ট্য।
3. স্পেসিফিকেশনের বিস্তৃত পরিসর, ছোট আলংকারিক টিউব থেকে শুরু করে বড়-সেকশনের লোড-বেয়ারিং টিউব পর্যন্ত সবকিছুকে কভার করে, যা নমনীয় নির্বাচনের অনুমতি দেয়।
1. একটি "কালো" (আনকোটেড) অবস্থায় সরবরাহ করা হয়; হট-ডিপ গ্যালভানাইজিং, কোল্ড গ্যালভানাইজিং, পেইন্টিং এবং পাউডার আবরণের মতো বিভিন্ন অ্যান্টি-জারোশন ট্রিটমেন্টের সাথে সামঞ্জস্যপূর্ণ, যা এগুলিকে ইনডোর এবং আউটডোর উভয় পরিবেশের জন্য উপযুক্ত করে তোলে (শুকনো বা ভেজা)।
2. ভাল ঠান্ডা এবং গরম কার্যক্ষমতা; স্ট্যান্ডার্ড অপারেটিং তাপমাত্রা সীমার মধ্যে স্থিতিশীল যান্ত্রিক বৈশিষ্ট্য।
1. চাপ ঘনত্ব কোণে ঘটে; এই এলাকাগুলি গুরুতর প্রভাব বা বারবার চক্রাকার লোডিংয়ের অধীনে ক্লান্তির ক্ষতির প্রবণ।
2. তরল পরিবহনের জন্য দুর্বল উপযুক্ততা; পাইপিং সিস্টেমের জন্য খুব কমই ব্যবহৃত হয়, কারণ এগুলি প্রাথমিকভাবে স্ট্রাকচারাল লোড-বেয়ারিং এবং ফ্রেমওয়ার্ক অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।
3. বড়-স্পেসিফিকেশনের জন্য উচ্চ উত্পাদন খরচ, পুরু-দেয়ালের সীমাহীন আয়তক্ষেত্রাকার টিউবগুলির দাম ঢালাই সংস্করণগুলির তুলনায় উল্লেখযোগ্যভাবে বেশি।
1. মূল কাঠামোগত উপাদান
ফ্যাক্টরি ফ্রেম, পোর্টাল ফ্রেম, বক্স-সেকশন বিম এবং কলাম, উল্লম্ব কলাম, ট্রাস এবং মেঝে সমর্থনের জন্য ব্যবহৃত হয়; ইস্পাত নির্মাণে একটি মূল লোড বহনকারী উপাদান।
2. খাম এবং পর্দা দেয়াল নির্মাণ
বাহ্যিক প্রাচীর ফ্রেমিং (গার্ট/স্টাডস), স্কাইলাইট ফ্রেম, দরজা এবং জানালার ফ্রেম, ছাদের পুরলিন্স, এবং এজ-ট্রিম ফ্রেমিং; প্রোফাইলযুক্ত ইস্পাত শীট এবং অন্যান্য প্যানেল উপকরণের সাথে নির্বিঘ্নে সংহত করে।
3. ঘের এবং প্রতিরক্ষামূলক সুবিধা
কারখানার ঘেরের বেড়া, রাস্তার পাহারারেল, সিঁড়ির হ্যান্ড্রেইল, বারান্দার রেলিং, সাইট হোর্ডিং ফ্রেম এবং নিরাপত্তা বেষ্টনী পোস্ট।
4. সরঞ্জাম এবং যন্ত্রপাতি ফ্রেম
মেশিনারি বেস, ইকুইপমেন্ট র্যাক, ওয়ার্কবেঞ্চ ফ্রেম, গুদাম র্যাকিং, কন্টেইনার ফ্রেম এবং গাড়ির চ্যাসিস ফ্রেমওয়ার্ক।
5. প্রকৌশল এবং অস্থায়ী সুবিধা
স্টেজ ট্রাস, গ্রিনহাউস ফ্রেমওয়ার্ক, অস্থায়ী নির্মাণ সাইটের হোর্ডিং, শোরিং/সাপোর্ট স্ট্রাকচার এবং মডুলার বিল্ডিং ফ্রেমওয়ার্ক।
6. আলংকারিক এবং স্থাপত্য কাঠামো
ল্যান্ডস্কেপ স্ট্রাকচার, আউটডোর আর্কিটেকচারাল ফিচার, ইন্টেরিয়র ডেকোরেটিভ ফ্রেমিং এবং ডিসপ্লে ক্যাবিনেট/বুথ ফ্রেমওয়ার্ক; নান্দনিক আবেদন সঙ্গে লোড বহন ক্ষমতা একত্রিত.
1. স্টিল স্ট্রাকচার ইঞ্জিনিয়ারিং: শিল্প কারখানা, গুদাম, স্টেডিয়াম এবং প্রিফেব্রিকেটেড বিল্ডিংয়ের জন্য বিম, কলাম এবং ব্রেসিং সিস্টেম।
2. স্থাপত্য সজ্জা: পর্দার দেয়াল, দরজা এবং জানালা, অভ্যন্তরীণ/বাহ্যিক স্থাপত্য বৈশিষ্ট্য এবং প্রদর্শনী স্ট্যান্ড তৈরি করা।
3. মিউনিসিপ্যাল ও ট্রান্সপোর্টেশন: রোড গার্ডেল, পৌরসভা নির্মাণ হোর্ডিং, ল্যান্ডস্কেপ পারগোলাস, এবং বাস আশ্রয় কাঠামো।
4. মেশিনারি ম্যানুফ্যাকচারিং: সাধারণ-উদ্দেশ্যের সরঞ্জাম, নির্মাণ যন্ত্রপাতি, কৃষি যন্ত্রপাতি, এবং লজিস্টিক সরঞ্জামগুলির জন্য ফ্রেম।
5. গুদামজাতকরণ ও লজিস্টিকস: হেভি-ডিউটি র্যাকিং, স্টোরেজ প্ল্যাটফর্ম এবং কন্টেইনার সহায়ক কাঠামো।
6. কৃষি, বনায়ন ও উদ্যানপালন: গ্রীনহাউস, গবাদি পশুর আশ্রয়ের কাঠামো এবং কৃষি বেড়া।
নির্বাচন নির্দেশিকা
· ঢালাই করা আয়তক্ষেত্রাকার টিউব: মূলধারার পণ্যের ধরন উচ্চ খরচ-কর্মক্ষমতা প্রদান করে; সাধারণ লোড-ভারবহন, বিল্ডিং খাম, প্রসাধন, এবং রেললাইনের মতো সাধারণ অ্যাপ্লিকেশনগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়।
· বিজোড় আয়তক্ষেত্রাকার টিউব: উচ্চতর শক্তি, ক্লান্তি প্রতিরোধ, এবং চাপ বহন ক্ষমতা; প্রাথমিকভাবে হেভি-ডিউটি অ্যাপ্লিকেশন, সাইক্লিক লোডিং, হাই-স্পেসিফিকেশন মেশিনারি ফ্রেম এবং হেভি-ডিউটি ইঞ্জিনিয়ারিং উপাদানগুলির জন্য ব্যবহৃত হয়।
বাস্তবায়নের মানদণ্ড: GB/T 6728-2017 "ঠান্ডা-গঠিত ফাঁপা কাঠামোগত বিভাগ"; GB/T 3094-2012 "ঠান্ডা আঁকা বিজোড় বর্গক্ষেত্র এবং আয়তক্ষেত্রাকার ইস্পাত টিউব"
|
উপাদান গ্রেড |
ফলন শক্তি ReL (MPa) |
প্রসার্য শক্তি Rm (MPa) |
ফ্র্যাকচারের পর প্রসারণ |
অ্যাপ্লিকেশন দৃশ্যকল্প |
|
Q235B |
≥235 |
375-500 |
≥24% |
সাধারণ ফ্রেম, ঘের, গার্ডেল, হালকা ইস্পাত কাঠামো |
|
Q355B |
≥355 |
470-630 |
≥21% |
ভারী-লোড বিম এবং কলাম, বড় ইস্পাত কাঠামো, সরঞ্জাম ফ্রেম |
|
20# ইস্পাত |
≥245 |
440-550 |
≥20% |
বিজোড় আয়তক্ষেত্রাকার টিউব, মেশিনিং অংশ, উচ্চ-চাপ লোড বহনকারী উপাদান |
অতিরিক্ত সাধারণ পরামিতি:
· স্থিতিস্থাপকতার মডুলাস: 2.06 × 105এমপিএ
ঘনত্ব: 7.85 গ্রাম/সেমি³
· স্ট্যান্ডার্ড অপারেটিং তাপমাত্রা: -20°C থেকে 200°C
1. পদবী পদ্ধতি
বাহ্যিক মাত্রা: দৈর্ঘ্য × প্রস্থ × দেয়ালের বেধ (একক: মিমি); উদাহরণ: 100×50×3.0
2. মূলধারার আকার বিভাগ
· ছোট (সজ্জা / ঘের / প্রহরী): 20×10, 30×20, 40×20, 50×30; দেয়ালের বেধ: 1.2-2.5 মিমি
· মাঝারি (Keel / Purlin / স্ট্যান্ডার্ড বিম এবং কলাম): 60×40, 80×40, 80×60, 100×50; দেয়ালের বেধ: 2.0-5.0 মিমি
· বড় (প্রাথমিক কলাম এবং বীম / হেভি-ডিউটি ট্রাসেস): 120×80, 150×100, 200×100, 250×150; দেয়ালের বেধ: 4.0-12.0 মিমি
3. দৈর্ঘ্য এবং সহনশীলতা
· আদর্শ দৈর্ঘ্য: 6 মিটার, 9 মিটার, 12 মিটার; কাস্টম দৈর্ঘ্য উপলব্ধ
· বাহ্যিক মাত্রা সহনশীলতা: ±0.8%
· প্রাচীর বেধ সহনশীলতা: স্ট্যান্ডার্ড ঢালাই পাইপ ±10%; বিজোড় পাইপ ±7.5%
4. তাত্ত্বিক ওজন গণনা সূত্র
W (kg/m) = 0.00785 × [(B + H) × 2 − 4t] × t (B = লম্বা দিক, H = ছোট দিক, t = দেয়ালের পুরুত্ব)
1. আয়তক্ষেত্রাকার ফাঁপা কাঠামোগত ইস্পাত টিউবগুলি আয়তক্ষেত্রাকার অংশগুলি উচ্চ দ্বিমুখী বাঁকানো শক্ততা (শক্তিশালী এবং দুর্বল উভয় অক্ষ বরাবর) এবং উচ্চতর পার্শ্বীয় স্থিতিশীলতা এবং বৃত্তাকার টিউব বা এইচ-বিমের মতো একক প্রোফাইলের তুলনায় টর্সনাল প্রতিরোধের প্রস্তাব করে, যার ফলে সামগ্রিকভাবে শক্তিশালী কাঠামোগত স্থায়িত্ব পাওয়া যায়।
2. প্রক্রিয়াকরণের বৈশিষ্ট্য
বেন্ডিং টেস্ট: বাঁকে ক্র্যাকিং বা ডিলামিনেশন ছাড়াই ঘরের তাপমাত্রায় 90° ঠান্ডা নমন করতে সক্ষম।
· সমতল পরীক্ষা: প্রাচীর ফাটল ছাড়াই নির্দিষ্ট মাত্রার সংকোচন সহ্য করে।
1. স্ট্রেস বৈশিষ্ট্য: সামান্য চাপ ঘনত্ব কোণে ঘটে; উচ্চ-ফ্রিকোয়েন্সি বিকল্প প্রভাব লোড জড়িত অ্যাপ্লিকেশনের জন্য উপযুক্ত নয়।
|
শ্রেণী |
গঠন প্রক্রিয়া |
মূল সুবিধা |
প্রযোজ্য কাজের শর্তাবলী |
|
সোজা ঢালাই আয়তক্ষেত্রাকার টিউব |
ইস্পাত ফালা ঠান্ডা নমন + অনুদৈর্ঘ্য ঢালাই |
উচ্চ খরচ কর্মক্ষমতা, সম্পূর্ণ স্পেসিফিকেশন, দ্রুত ডেলিভারি |
সাধারণ লোড-ভারবহন উপাদান, ঘের, পর্দা প্রাচীর keels, গার্ডেল |
|
বিজোড় আয়তক্ষেত্রাকার টিউব |
বৃত্তাকার টিউবগুলির কোল্ড অঙ্কন / এক্সট্রুশন, কোন ওয়েল্ড সীম নেই |
উচ্চ শক্তি, চমৎকার ক্লান্তি প্রতিরোধের, ভাল চাপ প্রতিরোধের |
ভারী-লোড উপাদান, যান্ত্রিক ফ্রেম, বিকল্প লোড অধীনে অংশ |
1. স্ট্যান্ডার্ড অবস্থা: কালো ফিনিস (হট-ঘূর্ণিত অক্সাইড পৃষ্ঠ)।
2. সাধারণ জারা সুরক্ষা পদ্ধতি: হট-ডিপ গ্যালভানাইজিং, কোল্ড গ্যালভানাইজিং, ইলেক্ট্রোস্ট্যাটিক পাউডার লেপ, অ্যান্টি-জারোশন পেইন্টিং এবং ফ্লুরোকার্বন লেপ।
3. হট-ডিপ গ্যালভানাইজিং রেফারেন্স: গড় দস্তা আবরণ বেধ ≥85 μm; বহিরঙ্গন স্থায়িত্ব 15 বছরের বেশি।
· প্রাথমিক: বেভেল ঢালাই, পূর্ণ-অনুপ্রবেশ ঢালাই (নির্মাণের মূল ভিত্তি)।
· সেকেন্ডারি: উচ্চ-শক্তির বোল্টযুক্ত সংযোগ, স্ব-লঘুপাত স্ক্রু, রিভেটিং।
· রঙ ইস্পাত শীট, H-বিম, এবং কোণ ইস্পাত সহ বিভিন্ন ইস্পাত কাঠামোগত সমাবেশের সাথে সামঞ্জস্যপূর্ণ।
উপযুক্ত
ইন্ডাস্ট্রিয়াল প্ল্যান্টের বিম এবং কলাম, পর্দার প্রাচীরের ফ্রেমিং, ঘেরের ফ্রেমওয়ার্ক, গার্ডেল এবং বেড়া, গুদামঘর র্যাকিং, সরঞ্জামের ফ্রেম, ল্যান্ডস্কেপ স্ট্রাকচার এবং প্রিফেব্রিকেটেড স্টিল স্ট্রাকচার।
উপযুক্ত নয়
উচ্চ-চাপের তরল পরিবহন, উচ্চ-তাপমাত্রা/উচ্চ-চাপ পাইপিং, এবং ভারী-শুল্ক সরঞ্জামগুলির প্রধান কাঠামো গুরুতর প্রভাব বা উচ্চ-ফ্রিকোয়েন্সি ক্লান্তি সাপেক্ষে।
|
ঢালাই আয়তক্ষেত্রাকার এবং বর্গক্ষেত্র ইস্পাত টিউব জন্য স্পেসিফিকেশন টেবিল |
|||
|
না. |
আইটেমের নাম |
উপাদান |
স্পেসিফিকেশন (দৈর্ঘ্য × প্রস্থ × বেধ) |
|
1 |
ঢালাই আয়তক্ষেত্রাকার টিউব |
Q235/Q345 |
400600(6.0-25) |
|
2 |
Q235/Q345 |
450550(6.0-25) |
|
|
3 |
Q235/Q345 |
450500(6.0-20) |
|
|
4 |
Q235/Q345 |
400500(6.0-20) |
|
|
5 |
Q235/Q345 |
350500(6.0-20) |
|
|
6 |
Q235/Q345 |
300500(6.0-20) |
|
|
7 |
Q235/Q345 |
300450(6.0-20) |
|
|
8 |
Q235/Q345 |
350450(6.0-20) |
|
|
9 |
Q235/Q345 |
300400(6.0-18) |
|
|
10 |
Q235/Q345 |
200500(6.0-16) |
|
|
11 |
Q235/Q345 |
200450(6.0-14) |
|
|
12 |
Q235/Q345 |
200300(6.0-16) |
|
|
13 |
Q235/Q345 |
200400(6.0-16) |
|
|
14 |
Q235/Q345 |
250350(6.0-14) |
|
|
15 |
Q235/Q345 |
200350(6.0-14) |
|
|
16 |
Q235/Q345 |
200300(6.0-16) |
|
|
17 |
Q235/Q345 |
150300(5.0-14) |
|
|
18 |
Q235/Q345 |
150250(5.0-14) |
|
|
19 |
Q235/Q345 |
150200(3.0-12) |
|
|
20 |
Q235/Q345 |
100300(4.0-10) |
|
|
21 |
Q235/Q345 |
100200(3.0-10) |
|
|
22 |
Q235/Q345 |
100150(3.0-10) |
|
|
23 |
Q235/Q345 |
100120(3.0-6.0) |
|
|
24 |
Q235/Q345 |
80160(3.0-8.0) |
|
|
25 |
Q235/Q345 |
80140(3.0-8.0) |
|
|
26 |
Q235/Q345 |
80120(2.5-7.0) |
|
|
27 |
Q235/Q345 |
80100(2.0-6.0) |
|
|
28 |
Q235/Q345 |
60140(3.0-6.0) |
|
|
29 |
Q235/Q345 |
60120(2.5-5.0) |
|
|
30 |
Q235/Q345 |
60100(2.5-5.0) |
|
|
31 |
Q235/Q345 |
6090(2.5-5.0) |
|
|
32 |
Q235/Q345 |
6080(2.0-5.0) |
|
|
33 |
Q235/Q345 |
5080(2.0-5.0) |
|
|
34 |
Q235/Q345 |
50170(3.08.0) |
|
|
35 |
Q235/Q345 |
50150(3.0-6.0) |
|
|
36 |
Q235/Q345 |
501203.0-6.0) |
|
|
37 |
Q235/Q345 |
50100(1.5-5.0) |
|
|
38 |
Q235/Q345 |
5080(2.0-5.0) |
|
|
39 |
Q235/Q345 |
5070(1.5-5.0) |
|
|
40 |
Q235/Q345 |
40100(1.5-4.0) |
|
|
41 |
Q235/Q345 |
4080(0.8-5.0) |
|
|
42 |
Q235/Q345 |
4060(1.0-5.0) |
|
|
43 |
Q235/Q345 |
4050(0.8-3.0) |
|
|
44 |
Q235/Q345 |
3060(0.8-3.0) |
|
|
45 |
Q235/Q345 |
3050(0.8-4.0) |
|
|
46 |
Q235/Q345 |
3040(0.8-3.0) |
|
|
47 |
Q235/Q345 |
2550(2.5-3.0) |
|
|
48 |
Q235/Q345 |
2540(2.0-3.0) |
|
|
49 |
Q235/Q345 |
2040(0.8-3.0) |
|
|
50 |
Q235/Q345 |
2030(0.8-2.5) |
|
|
51 |
Q235/Q345 |
1530(0.6-1.5) |
|
|
52 |
Q235/Q345 |
1020(0.5-1.5) |
|
