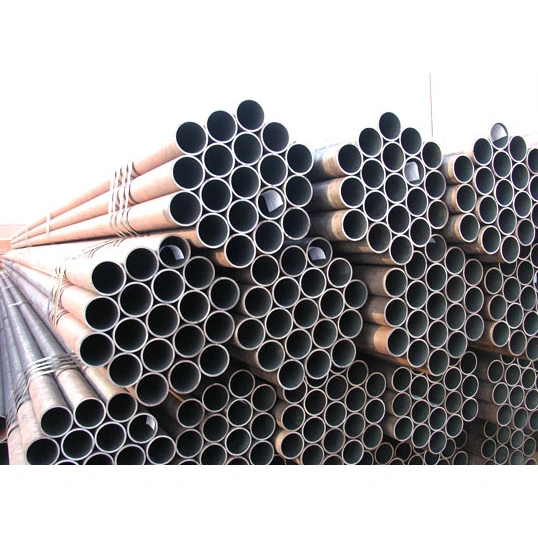

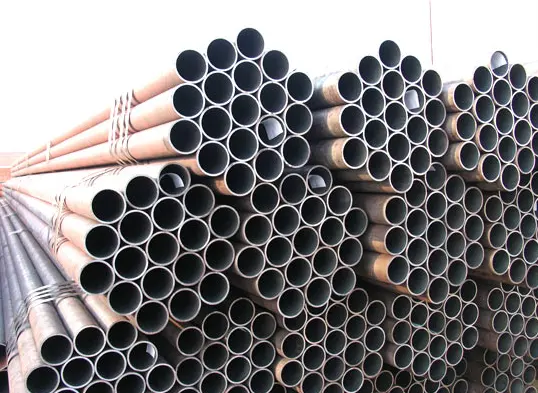

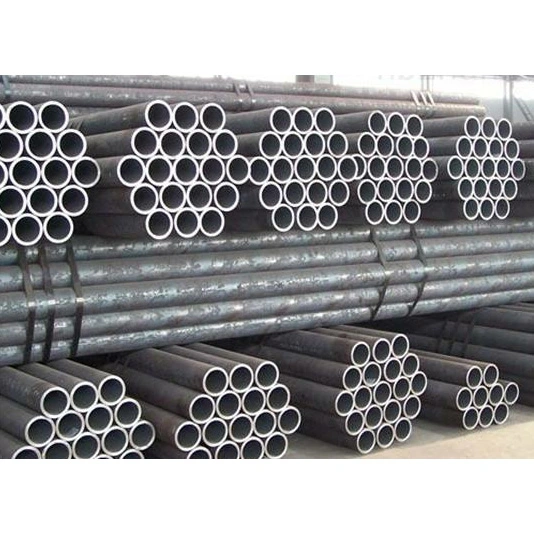

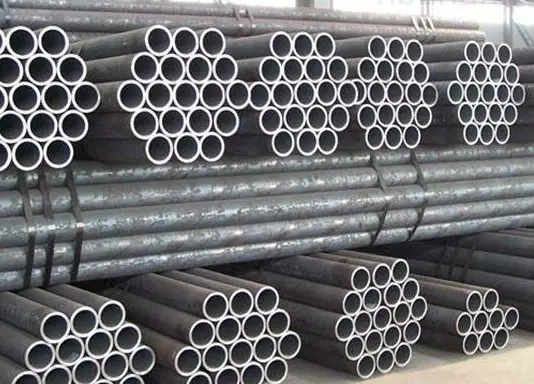

একটি নির্ভরযোগ্য চীনা প্রস্তুতকারক এবং ইস্পাত কাঠামোগত উপাদানগুলির এক-স্টপ সরবরাহকারী হিসাবে, HAISHENG স্টক থেকে বিজোড় বৃত্তাকার কাঠামোগত ইস্পাত পাইপ সরবরাহ করে। এই পাইপগুলি হট রোলিং এবং কোল্ড ড্রয়িংয়ের মতো প্রক্রিয়াগুলির মাধ্যমে কঠিন বিলেট থেকে গঠিত হয়, যার ফলে একটি বিজোড়, একক কাঠামো তৈরি হয়। তারা 20# এবং Q355B সহ সাধারণ উপাদান গ্রেড সহ GB/T 8163 এবং GB/T 6479 এর মতো মানগুলি মেনে চলে।
1. জোড় seams ছাড়া অবিচ্ছেদ্য ঘূর্ণায়মান এবং ছিদ্র মাধ্যমে গঠিত; পাইপ প্রাচীর একটি অভিন্ন, ঘন মাইক্রোস্ট্রাকচার এবং স্থিতিশীল সর্বমুখী লোড-ভারবহন ক্ষমতা বৈশিষ্ট্যযুক্ত। তারা উচ্চ-চাপ প্রতিরোধের, উচ্চ-তাপমাত্রা সহনশীলতা এবং ক্লান্তি প্রতিরোধের ক্ষেত্রে ঢালাই করা পাইপগুলিকে ছাড়িয়ে যায়।
2. চমৎকার sealing এবং চাপ-ভারবহন ক্ষমতা, ফুটো এবং বিস্ফোরণ অসামান্য প্রতিরোধের সঙ্গে, ক্রমাগত, দীর্ঘমেয়াদী চাপ অপারেশন জন্য তাদের উপযুক্ত করে তোলে.
3. মসৃণ অভ্যন্তরীণ এবং বাইরের পৃষ্ঠতল, অভিন্ন প্রাচীর বেধ, এবং উচ্চ কাঠামোগত অনমনীয়তা; টান, কম্প্রেশন, নমন, এবং টর্শন সহ জটিল চাপ সহ্য করতে সক্ষম।
1. গরম-ঘূর্ণিত এবং ঠান্ডা-আঁকানো জাতগুলিতে পাওয়া যায়: গরম-ঘূর্ণিত পাইপগুলি বড় ব্যাস, পুরু দেয়াল এবং উচ্চ-তাপমাত্রার প্রয়োগের জন্য উপযুক্ত; কোল্ড-টানা পাইপগুলি উচ্চমাত্রিক নির্ভুলতা এবং উচ্চতর পৃষ্ঠের গুণমান অফার করে, যা এগুলিকে নির্ভুল যন্ত্রপাতি এবং ছোট-ব্যাসের পাইপিংয়ের জন্য আদর্শ করে তোলে।
2. উপাদান বিকল্প বিস্তৃত পরিসীমা; তাপ চিকিত্সা যেমন নিভে যাওয়া এবং টেম্পারিং বা স্বাভাবিককরণ আরও শক্তি এবং দৃঢ়তা বাড়াতে প্রয়োগ করা যেতে পারে, এগুলিকে ভারী-লোড এবং চক্রাকার লোডিং পরিস্থিতির জন্য উপযুক্ত করে তোলে।
3. একটি বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা সহ চমৎকার উচ্চ- এবং নিম্ন-তাপমাত্রার কর্মক্ষমতা; কম তাপমাত্রায় ভঙ্গুর ফ্র্যাকচার প্রতিরোধী।
1. কাটা, বাঁক, থ্রেড ঘূর্ণায়মান, নমন, ঢালাই, এবং তাপ চিকিত্সার জন্য উপযুক্ত; চমৎকার machinability যান্ত্রিক উপাদান এবং নির্ভুল পাইপ জিনিসপত্র উত্পাদন জন্য তাদের আদর্শ করে তোলে. 2. নমনীয় সংযোগ পদ্ধতি: বিভিন্ন শিল্প সমাবেশের প্রয়োজনীয়তা পূরণের জন্য ফ্ল্যাঞ্জ, থ্রেডেড, ঢালাই এবং কম্প্রেশন ফিটিং সংযোগ সমর্থন করে।
3. জটিল অপারেটিং পরিবেশের জন্য উপযুক্ত করে ক্ষয় প্রতিরোধ ক্ষমতা বাড়াতে গ্যালভানাইজিং, অ্যান্টি-জারোশন লেপ এবং প্যাসিভেশনের মতো চিকিত্সা করা যেতে পারে।
1. জটিল উৎপাদন প্রক্রিয়া এবং তুলনামূলকভাবে কম উৎপাদন ক্ষমতার ফলে একই স্পেসিফিকেশনের ঢালাই করা ইস্পাত পাইপের তুলনায় দাম বেশি।
2. হাই-এন্ড বা বিশেষ স্পেসিফিকেশনের সীমিত স্টক; কিছু অ-মানক আকারের জন্য কাস্টম উত্পাদন প্রয়োজন, যার ফলে ডেলিভারি লিড টাইম দীর্ঘ হয়।
1. যদিও বিজোড় বৃত্তাকার কাঠামোগত ইস্পাত পাইপ চমৎকার সামগ্রিক কার্যকারিতা প্রদান করে, তারা ভারী এবং একই স্পেসিফিকেশনের ঢালাই পাইপের চেয়ে বেশি উপাদানের প্রয়োজন হয়, যার ফলে মান নিম্ন-চাপ, পরিবেষ্টিত-তাপমাত্রা সিভিল অ্যাপ্লিকেশনের জন্য কম খরচ-কার্যকারিতা হয়।
2. প্রাথমিকভাবে উচ্চ চাপ, উচ্চ তাপমাত্রা, বা বিপজ্জনক অবস্থার সাথে জড়িত সমালোচনামূলক শিল্প অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়; সাধারণত লো-লোড সহায়ক উপাদানগুলির জন্য ব্যবহৃত হয় না যেমন স্ট্যান্ডার্ড ভারা বা সাধারণ গার্ডেল।
1. উচ্চ চাপ তরল পরিবহন
উচ্চ চাপ জল, বাষ্প, সংকুচিত বায়ু, তেল, গ্যাস, এবং রাসায়নিক মিডিয়া পরিবহন; নির্বিঘ্ন প্রকৃতি এবং উচ্চতর সিলিং ক্ষমতা ফুটো ঝুঁকি দূর.
2. থার্মাল এবং বয়লার পাইপিং
বয়লার জলের দেয়াল, সুপারহিটার, হেডার এবং প্রধান তাপীয় পাইপলাইন নেটওয়ার্কগুলির জন্য ব্যবহৃত হয়, উচ্চ-তাপমাত্রা এবং উচ্চ-চাপের পরিস্থিতি সহ্য করতে সক্ষম।
3. রাসায়নিক শিল্প এবং চাপ জাহাজ উপাদান ফ্যাব্রিকেশন
রিঅ্যাক্টরের অগ্রভাগ, হিট এক্সচেঞ্জার টিউব বান্ডিল, রাসায়নিক প্রক্রিয়া পাইপিং এবং জটিল রাসায়নিক পরিবেশের জন্য উপযুক্ত জারা-প্রতিরোধী লাইন।
4. যান্ত্রিক উপাদান উত্পাদন
হাইড্রোলিক সিলিন্ডার, বায়ুসংক্রান্ত সিলিন্ডার, বুশিং, নির্ভুল মেশিনিং ফাঁকা, ড্রাইভ শ্যাফ্ট, এবং নির্মাণ যন্ত্রপাতির জন্য লোড বহনকারী টিউবুলার উপাদান।
5. তেল, গ্যাস, এবং শক্তি প্রকৌশল
তেল এবং প্রাকৃতিক গ্যাস নিষ্কাশন এবং ট্রান্সমিশন লাইন, পাইপলাইন সংগ্রহ এবং তেলক্ষেত্র তুরপুন এবং নিষ্কাশনের জন্য সহায়ক পাইপিং।
6. ভারী-শুল্ক ইস্পাত কাঠামোগত উপাদান
উচ্চ-চাপের বৃত্তাকার পাইপ কলাম, ভারী-শুল্ক ট্রাস, লোড-ভারবহন সরঞ্জাম সমর্থন, এবং বড় যন্ত্রপাতির জন্য লোড-বহনকারী টিউবুলার উপাদান।
7. বিশেষ অপারেটিং অবস্থার জন্য পাইপিং
নিম্ন-তাপমাত্রার পাইপিং, ক্রায়োজেনিক সরঞ্জাম পাইপিং, দাহ্য বা বিস্ফোরক মিডিয়ার জন্য পরিবহন লাইন এবং উচ্চ-চাপের অগ্নি-দমন পাইপিং।
1. পাওয়ার এবং থার্মাল এনার্জি: বয়লার পাইপিং, স্টিম ডিস্ট্রিবিউশন নেটওয়ার্ক এবং থার্মাল এবং কোজেনারেশন পাওয়ার প্ল্যান্টে বিদ্যুৎ উৎপাদন সরঞ্জামের জন্য সহায়ক পাইপিং।
2. পেট্রোকেমিক্যাল শিল্প: শোধনাগার, রাসায়নিক উদ্ভিদ এবং তেল/গ্যাস ক্ষেত্রগুলিতে প্রতিক্রিয়া সরঞ্জামের জন্য পাইপলাইন, সংগ্রহ এবং সংক্রমণ লাইন এবং পাইপিং উপাদানগুলি প্রক্রিয়া করা।
3. ভারী যন্ত্রপাতি: জলবাহী যন্ত্রপাতি, নির্মাণ যন্ত্রপাতি, মেশিন টুলস, এবং যানবাহন উত্পাদনের জন্য যথার্থ পাইপিং উপাদান এবং খাদ অংশ।
4. মিউনিসিপ্যাল ফায়ার প্রোটেকশন: উচ্চ-চাপ শহুরে ফায়ার-ফাইটিং পাইপিং নেটওয়ার্ক এবং শিল্প উচ্চ-চাপের জল সরবরাহ ব্যবস্থা।
5. স্থাপত্য ইস্পাত কাঠামো: লোড-বহনকারী কলাম পাইপ এবং ভারী-শুল্ক শিল্প কারখানা, স্টেডিয়াম এবং বড় আকারের ট্রাসের জন্য প্রাথমিক কাঠামোগত সদস্য।
6. জাহাজ নির্মাণ এবং মহাকাশ: মেরিন প্রপালশন পাইপিং, হাইড্রোলিক সিস্টেম, এবং মহাকাশ অ্যাপ্লিকেশনের জন্য নির্ভুল টিউবিং।
7. রেফ্রিজারেশন এবং ক্রায়োজেনিক্স: কোল্ড স্টোরেজ সুবিধা, ক্রায়োজেনিক সরঞ্জাম এবং তরল নাইট্রোজেন বা তরল অক্সিজেন পরিবহনের জন্য পাইপলাইন।
হট-রোল্ড সিমলেস পাইপ: প্রাথমিকভাবে বড়-ব্যাস এবং পুরু-প্রাচীরযুক্ত; সাধারণত উচ্চ-তাপমাত্রা, উচ্চ-চাপ প্রধান পাইপলাইন এবং বড় লোড-ভারবহন কাঠামোগত উপাদানগুলির জন্য ব্যবহৃত হয়।
· ঠান্ডা টানা বিজোড় পাইপ: ছোট ব্যাস, উচ্চ মাত্রিক নির্ভুলতা, এবং মসৃণ পৃষ্ঠ সমাপ্তি দ্বারা চিহ্নিত করা হয়; সাধারণত নির্ভুল যন্ত্রপাতি, উপকরণ পাইপিং, এবং জলবাহী জিনিসপত্র জন্য ব্যবহৃত.
·GB/T 8162: কাঠামোগত উদ্দেশ্যে বিজোড় ইস্পাত পাইপ
·GB/T 8163: তরল পরিবহনের জন্য বিজোড় ইস্পাত পাইপ
·GB 3087: নিম্ন এবং মাঝারি চাপের বয়লারের জন্য বিজোড় ইস্পাত পাইপ
·GB 5310: উচ্চ-চাপ বয়লারের জন্য বিজোড় ইস্পাত পাইপ
·GB 9948: পেট্রোলিয়াম ক্র্যাকিংয়ের জন্য বিজোড় ইস্পাত পাইপ
1) বাইরের ব্যাস পরিসীমা (D)
হট-রোল্ড: 219-1200 মিমি (সাধারণ আকার: 57, 76, 89, 108, 159, 219, 273, 325)
কোল্ড-ড্রন / কোল্ড-রোল্ড: 6-219 মিমি (সাধারণ নির্ভুল পাইপের আকার: 16, 20, 25, 32, 38, 42, 48)
2) প্রাচীর বেধ পরিসীমা (t)
· হট-ঘূর্ণিত: ≥3 মিমি; সর্বোচ্চ বেধ 100 মিমি অতিক্রম করতে পারে
ঠান্ডা টানা: 0.5-10 মিমি
3) দৈর্ঘ্য
হট-রোল্ড: 6-12 মি (সাধারণত 9-12 মি)
ঠান্ডা টানা: 2-6 মি; নির্দিষ্ট দৈর্ঘ্য উপলব্ধ
4) মাত্রিক সহনশীলতা (সাধারণ)
বাইরের ব্যাস: ±0.5 মিমি বা ±1% (যেটি কঠোর)
· দেয়ালের বেধ: +15% / −12.5%
· কোল্ড টানা যথার্থ পাইপ: OD সহনশীলতা ±0.05 মিমি পর্যন্ত; প্রাচীর বেধ ±0.05 মিমি
5) তাত্ত্বিক ওজন (কেজি/মি)
W=(D−t)×t×0.02466
1) কার্বন ইস্পাত পাইপ (গ্রেড 10#, 20#)
গ্রেড 10#:
প্রসার্য শক্তি (Rm): ≥335 MPa
ফলন শক্তি (ReL): ≥205 MPa
ফ্র্যাকচারের পরে দীর্ঘতা (A): ≥24%
গ্রেড 20# (সবচেয়ে সাধারণ):
Rm: 410–550 MPa
ReL: ≥245 MPa MPaA: ≥25%
2) কম খাদ উচ্চ-শক্তি ইস্পাত (Q345B/Q355B)
· Rm: 470–630 MPa
ReL: ≥345 MPa
· A: ≥20%
3) সাধারণ বয়লার/উচ্চ-চাপ গ্রেড (20G, 15CrMoG, 12Cr1MoV)
·20G: Rm 410–550 MPa, ReL ≥245 MPa
·15CrMo: Rm 440–640 MPa, ReL ≥295 MPa
4) কঠোরতা (HB)
·20#, Q345: প্রায় 137-197 HB
· খাদ quenched এবং টেম্পারড ইস্পাত: 200-280 HB
1) কাজের চাপ (অভিজ্ঞতামূলক মান, 20#/GB/T8163)
পরিবেশের তাপমাত্রা: ≤10 MPa (100 বার)
বয়লার পাইপ (20G): ≤16 MPa
· উচ্চ-চাপ বয়লার (12Cr1MoV): 25 MPa+ পর্যন্ত
2) প্রযোজ্য তাপমাত্রা
· সাধারণ তরল পাইপ (20#): −20 থেকে 350°C
বয়লার পাইপ (20G): ≤450°C
তাপ-প্রতিরোধী খাদ (15CrMo/12Cr1MoV): ≤550–580°C
· নিম্ন-তাপমাত্রা ইস্পাত (Q345D): −40°C এ ব্যবহারযোগ্য
3) হাইড্রোস্ট্যাটিক পরীক্ষার চাপ (মান)
·GB/T8163: P=2⋅σ⋅t/D (σ = 60% নির্দিষ্ট ফলন শক্তি); সাধারণত 6-10 MPa, 10-30 সেকেন্ড ধরে রাখা হয়
ঘনত্ব: 7.85 গ্রাম/সেমি³
· স্থিতিস্থাপকতার মডুলাস: 2.06×10⁵ MPa
· পয়সনের অনুপাত: 0.3
· তাপ পরিবাহিতা: প্রায়. 45 W/(m·K)
· রৈখিক প্রসারণের সহগ: প্রায়। 12 × 10⁻⁶ /°C
· বিজোড় (কোন জোড় seams); অভিন্ন মাইক্রোস্ট্রাকচার; জোড় seams সঙ্গে যুক্ত শক্তি দুর্বলতা থেকে মুক্ত
· ঠান্ডা টানা: মসৃণ পৃষ্ঠ ফিনিস (Ra 3.2–12.5 μm); উচ্চ মাত্রিক নির্ভুলতা
· হট-ঘূর্ণিত: ভারী পৃষ্ঠ স্কেল; নিম্ন মাত্রিক নির্ভুলতা; কম খরচ
|
ন্যাশনাল স্ট্যান্ডার্ড সিমলেস স্টিল পাইপ স্পেসিফিকেশন চার্ট |
|||
|
স্পেসিফিকেশন |
স্পেসিফিকেশন |
স্পেসিফিকেশন |
স্পেসিফিকেশন |
|
4*1/6-14*1-3 |
38*5.5 |
89*5 |
133*18 |
|
14*3.5 |
42*3 |
89*5.5 |
159*6 |
|
14*4 |
42*3.5 |
89*6 |
159*6.5 |
|
16*3 |
42*4 |
89*7 |
159*7 |
|
18*2 |
42*5 |
89*7.5 |
159*8 |
|
18*3 |
42*6 |
89*8 |
159*9.5 |
|
18*4 |
42*8 |
89*9 |
159*10 |
|
18*5 |
45*3 |
89*10 |
159*12 |
|
19*2 |
45*4 |
89*11 |
159*14 |
|
21*4 |
45*5 |
89*12 |
159*16 |
|
22*2.5 |
45*6 |
108*4.5 |
159*18 |
|
22*3 |
45*7 |
108*5 |
159*20 |
|
22*4 |
48*4 |
108*6 |
159*28 |
|
22*5 |
48*4.5 |
108*7 |
168*6 |
|
25*2.5 |
48*5 |
108*8 |
168*7 |
|
25*3 |
48*6 |
108*9 |
168*8 |
|
25*4 |
48*7 |
108*10 |
168*9.5 |
|
25*5 |
48.3*12.5 |
108*12 |
168*10 |
|
25*5.5 |
51*3 |
108*14 |
168*11 |
|
27*3.5 |
51*3.5 |
108*15 |
168*12 |
|
27*4 |
51*4 |
108*16 |
168*14 |
|
27*5 |
51*5 |
108*20 |
168*15 |
|
27*5.5 |
51*6 |
114*5 |
168*16 |
|
28*2.5 |
57*4 |
114*6 |
168*18 |
|
28*3 |
57*5 |
114*7 |
168*20 |
|
28*3.5 |
57*5.5 |
114*8 |
168*22 |
|
28*4 |
57*6 |
114*8.5 |
168*25 |
|
30*2.5 |
60*4 |
114*9 |
168*28 |
|
32*2.5 |
60*4 |
114*10 |
180*10 |
|
32*3 |
60*5 |
114*11 |
194*10 |
|
32*3.5 |
60*6 |
114*12 |
194*12 |
|
32*4 |
60*7 |
114*13 |
194*14 |
|
32*4.5 |
60*8 |
114*14 |
194*16 |
|
32*5 |
60*9 |
114*16 |
194*18 |
|
34*3 |
60*10 |
114*18 |
194*20 |
|
34*4 |
76*4.5 |
133*5 |
194*26 |
|
34*4.5 |
76*5 |
133*6 |
219*6.5 |
|
34*5 |
76*6 |
133*7 |
219*7 |
|
34*6.5 |
76*7 |
133*8 |
219*8 |
|
38*3 |
76*8 |
133*10 |
219*9 |
|
38*3.5 |
76*9 |
133*12 |
219*10 |
|
38*4 |
76*10 |
133*13 |
219*12 |
|
38*4.5 |
89*4 |
133*14 |
219*13 |
|
38*5 |
89*4.5 |
133*16 |
219*14 |
|
ন্যাশনাল স্ট্যান্ডার্ড সিমলেস স্টিল পাইপ স্পেসিফিকেশন চার্ট |
|||
|
219*16 |
273*36 |
356*28 |
426*12 |
|
219*18 |
273*40 |
356*36 |
426*13 |
|
219*20 |
273*42 |
377*9 |
426*14 |
|
219*22 |
273*45 |
377*10 |
426*17 |
|
219*24 |
298.5*36 |
377*12 |
426*20 |
|
219*25 |
325*8 |
377*14 |
426*22 |
|
219*26 |
325*9 |
377*15 |
426*30 |
|
219*28 |
325*10 |
377*16 |
426*36 |
|
219*30 |
325*11 |
377*18 |
426*40 |
|
219*32 |
325*12 |
377*20 |
426*50 |
|
219*35 |
325*13 |
377*22 |
457*9.5 |
|
219*38 |
325*14 |
377*25 |
457*14 |
|
273*7 |
325*15 |
377*32 |
457*16 |
|
273*8 |
325*16 |
377*36 |
457*19 |
|
273*9 |
325*17 |
377*40 |
457*24 |
|
273*9.5 |
325*18 |
377*45 |
457*65 |
|
273*10 |
325*20 |
377*50 |
508*13 |
|
273*11 |
325*22 |
406*9.5 |
508*16 |
|
273*12 |
325*23 |
406*11 |
508*20 |
|
273*13 |
325*25 |
406*13 |
508*22 |
|
273*15 |
325*28 |
406*17 |
558.8*14 |
|
273*16 |
325*30 |
406*22 |
530*13 |
|
273*18 |
325*32 |
406*32 |
530*20 |
|
273*20 |
325*36 |
406*36 |
570*12.5 |
|
273*22 |
325*40 |
406*40 |
610*13 |
|
273*25 |
325*45 |
406*55 |
610*18 |
|
273*28 |
356*9.5 |
406.4*50 |
610*78 |
|
273*30 |
356*12 |
406.4*55 |
624*14.2 |
|
273*32 |
356*15 |
406*60 |
824*16.5 |
|
273*35 |
356*19 |
406*65 |
824*20 |
