আকৃতির কাঠামোগত ইস্পাত কলাম

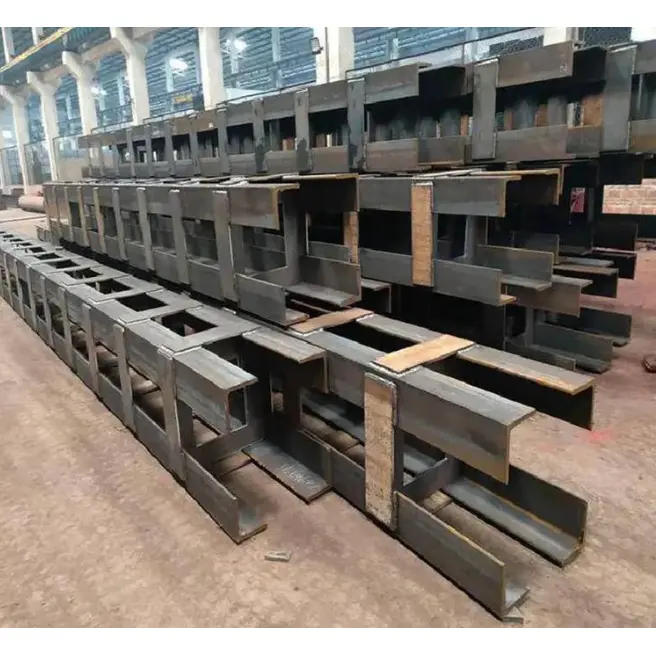

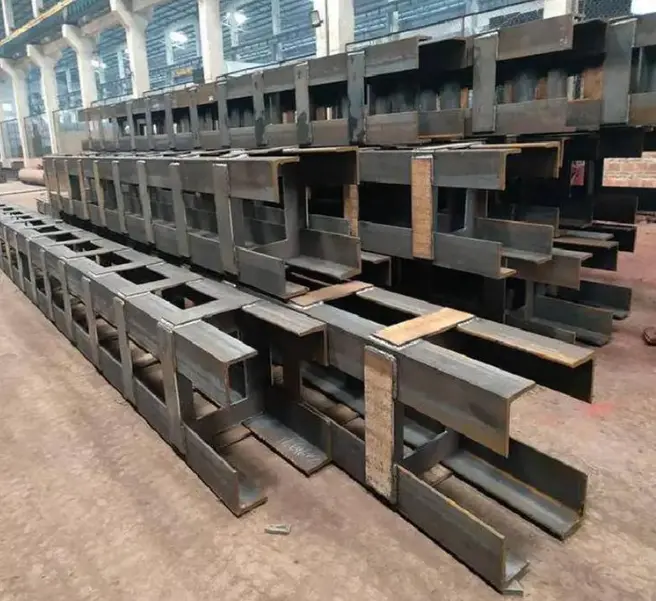

এই আকৃতির কাঠামোগত ইস্পাত কলামগুলি নির্মাণের ব্লুপ্রিন্ট, প্রকৃত সাইট লেআউট এবং নির্দিষ্ট লোড-ভারিং প্রয়োজনীয়তার উপর ভিত্তি করে তৈরি করা হয়। জাতীয় স্ট্যান্ডার্ড স্ট্রাকচারাল স্টিল সেকশন এবং স্টিল প্লেটগুলিকে কাঁচামাল হিসাবে ব্যবহার করে, তারা কাস্টমাইজড প্রক্রিয়াগুলির একটি সিরিজের মধ্য দিয়ে যায়- যার মধ্যে রয়েছে কাটিং, বেন্ডিং, স্প্লিসিং এবং ওয়েল্ডিং, সোজা করা, বেস প্লেট এবং গাসেট প্লেট সংযুক্ত করা, হোল মেশিনিং এবং অ্যান্টি-জারোসন সারফেস ট্রিটমেন্ট-অ-মানক, অনন্য আকৃতির লোড-লোড তৈরি করতে।

পণ্যের সংজ্ঞা এবং কনফিগারেশন

I. পণ্যের সংজ্ঞা

1. মূল সংজ্ঞা

আকৃতির কাঠামোগত ইস্পাত কলাম একটি উল্লম্ব লোড বহনকারী ইস্পাত সদস্যকে বোঝায় যার একটি ক্রস-সেকশন রয়েছে যা স্ট্যান্ডার্ড আয়তক্ষেত্রাকার, বৃত্তাকার বা প্রচলিত এইচ-বিম বিভাগের বাইরে পড়ে। এই কলামগুলি একাধিক ইস্পাত প্লেট উপাদান, কাঠামোগত বিভাগ এবং/অথবা ইস্পাত পাইপ একসাথে ঢালাই করে তৈরি করা হয়। এগুলি প্রাথমিকভাবে বিল্ডিং কোণ, গোপন প্রাচীর কলাম, স্থাপত্য বৈশিষ্ট্য, বড়-স্প্যান ভেন্যু এবং আবাসিক বা পাবলিক বিল্ডিং ফ্রেমওয়ার্ক, স্থাপত্য স্থানিক এবং নান্দনিক চাহিদাগুলির সাথে কাঠামোগত লোড-ভারবহন প্রয়োজনীয়তার ভারসাম্যের মতো অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।

2. সাধারণ ক্রস-সেকশন শ্রেণীবিভাগ

এল-আকৃতির (কোণার কলাম): কোণগুলি তৈরির জন্য ডিজাইন করা হয়েছে; দুটি উপাদান নিয়ে গঠিত; অভ্যন্তরীণ স্থান মধ্যে protruding ছাড়া দেয়ালের বিরুদ্ধে ফ্লাশ ফিট.

টি-আকৃতির (এজ কলাম): দেয়ালের মাঝখানে বা করিডোর বরাবর ব্যবহৃত হয়; তিনটি উপাদান নিয়ে গঠিত; সুষম লোড বিতরণ অফার করে।

ক্রুসিফর্ম (সেন্ট্রাল কলাম): বিল্ডিংয়ের মধ্যে একটি মূল কলাম হিসাবে ব্যবহৃত হয়; চারটি প্রতিসম উপাদান বৈশিষ্ট্য; উচ্চ পার্শ্বীয় লোড প্রতিরোধের এবং সিসমিক কর্মক্ষমতা প্রদান করে।

জেড-আকৃতির, ডায়মন্ড-আকৃতির, এবং বহু-উপাদানের জালিযুক্ত কলাম: জটিল মেঝে পরিকল্পনা, বড় স্প্যান এবং ক্যান্টিলিভারযুক্ত কাঠামোর জন্য ডিজাইন করা হয়েছে।

Composite Shaped Columns: Formed by splicing square or round tubes with T-sections or H-beams; a mainstream choice for high-rise and heavy-load applications. পরিবর্তনশীল-বিভাগ / বাঁকা অ-মানক কলাম: স্থাপত্য সম্মুখের স্টাইলিং এবং বাঁকা পর্দা দেয়ালের জন্য ডিজাইন করা হয়েছে; column diameter or width varies along the length.

3. উপকরণ এবং অ্যাপ্লিকেশন

প্রাথমিক উপকরণ: Q235B, Q355B (মান প্রকল্প); নিম্ন-তাপমাত্রা / উচ্চ-সিসমিক অ্যাপ্লিকেশন: Q355NL, Q355GJ।

· মূল বৈশিষ্ট্য: সরু কলাম পা, দেয়ালের মধ্যে লুকানো, উচ্চ স্থান ব্যবহার, উচ্চ জয়েন্টের অনমনীয়তা, এবং নমনীয় স্টাইলিং।

২. স্ট্যান্ডার্ড কনফিগারেশন প্যাকেজ

(I) কলামের বডি

1. প্রধান লেগ প্রোফাইল: বর্গাকার/বৃত্তাকার ফাঁপা বিভাগ, টি-সেকশন, এইচ-সেকশন, বা পুরু ইস্পাত প্লেট, ক্রস-বিভাগীয় নকশার উপর ভিত্তি করে একত্রিত এবং ঝালাই করা; স্ট্যান্ডার্ড লেগ বেধ 8-50 মিমি; পায়ের উচ্চতা থেকে বেধের অনুপাত ≤ 4 (কোড সীমা)।

2. অভ্যন্তরীণ stiffening সিস্টেম

ট্রান্সভার্স স্টিফেনিং রিং/প্লেট: স্থানীয় বকলিং প্রতিরোধ করুন; লোড ডিজাইন দ্বারা নির্ধারিত ব্যবধান।

উল্লম্ব শক্ত করা পাঁজর: চাপ বিতরণ করার জন্য বহু-লেগ জংশন এবং বিম-কলাম জয়েন্ট জোনে কেন্দ্রীভূত।

3. সেগমেন্টাল স্প্লিসিং স্ট্রাকচার: সেগমেন্টে গড়া অতিরিক্ত-দীর্ঘ কলাম; পরিধিগত বাট ঝালাই (100% অতিস্বনক পরীক্ষার সাথে গ্রেড I ঝালাই); কারখানা প্রাক-সমাবেশ অন-সাইট splicing দ্বারা অনুসরণ.

(II) শেষ সংযোগ আনুষাঙ্গিক

1. কলাম বেস প্লেট (নীচে শেষ): বর্গাকার বা কাস্টম-আকৃতির ইস্পাত প্লেট, 16-60 মিমি পুরু; অ্যাঙ্কর বোল্ট (M20–M64), শক্ত করা পাঁজর, এবং কংক্রিট ফাউন্ডেশনে ফিক্স করার জন্য অ্যাঙ্কর প্লেট অন্তর্ভুক্ত।

2. কলাম শীর্ষ প্লেট / শেষ প্লেট (শীর্ষ প্রান্ত): ফ্ল্যাট শেষ প্লেট, beveled শেষ প্লেট, বা কাস্টম ফ্ল্যাঞ্জ প্লেট; উপরের স্তরের কলাম বা ইস্পাত বিমের সাথে সংযোগের জন্য প্রি-ড্রিল করা বোল্ট হোল বা ওয়েল্ড বেভেলের বৈশিষ্ট্য রয়েছে।

3. শেষ ক্যাপ প্লেট: জল এবং ধ্বংসাবশেষ প্রবেশ প্রতিরোধ কলামের উপরে এবং নীচে সীলমোহর; একটি সম্পূর্ণ সীল জন্য সম্পূর্ণরূপে ঢালাই.

(III) যৌথ আনুষাঙ্গিক

1.Corbels / Gusset প্লেট: Cantilevered corbels বা সংযোগ প্লেট স্টীল beams, trusses, বা ব্রেসিং সদস্যদের সমর্থন করার জন্য অ-মানক কলামের পাশে ঢালাই করা হয়। 2. কলাকার বা পার্শ্বীয় সংযোগ প্লেটগুলি কলামের পায়ের বাইরের প্রান্ত বরাবর সাজানো হয়, বহু-দিকনির্দেশক ইস্পাত রশ্মি সংযোগ এবং পর্দা প্রাচীর ফ্রেমিং সংযুক্তিগুলিকে মিটমাট করে।

3. শিয়ার স্টাডগুলি কংক্রিট-আবদ্ধ বা কংক্রিট-ভর্তি বিশেষ-আকৃতির ইস্পাত-টিউব কলামগুলির জন্য ডিজাইন করা হয়েছে, যা ইস্পাত এবং কংক্রিটের মধ্যে যৌগিক ক্রিয়া বাড়ায়।

(IV) জারা সুরক্ষা, আবরণ, এবং প্রতিরক্ষামূলক ব্যবস্থা

1. মরিচা অপসারণ: সম্পূর্ণ-সারফেস শট ব্লাস্টিং বা Sa2.5 গ্রেডে স্যান্ডব্লাস্টিং।

2. আবরণ সিস্টেম

o স্ট্যান্ডার্ড জারা সুরক্ষা: ইপক্সি জিঙ্ক সমৃদ্ধ প্রাইমার + মধ্যবর্তী কোট + টপকোট; মোট শুকনো ফিল্ম বেধ: 80-160 μm।

o উচ্চ-জারা পরিবেশ (উপকূলীয়/রাসায়নিক): হট-ডিপ গ্যালভানাইজিং; দস্তা আবরণ বেধ ≥ 85 μm।

3. অগ্নি সুরক্ষা: আগুন-প্রতিরোধী আবরণের প্রয়োগ (পাতলা-ফিল্ম বা পুরু-ফিল্ম প্রকার) অগ্নি নিরাপত্তার প্রয়োজনীয়তা সহ এলাকায়।

(V) ইনস্টলেশনের ভোগ্য সামগ্রী

· সংযোগ বোল্ট: স্ট্যান্ডার্ড বোল্ট এবং গ্রেড 8.8/10.9 উচ্চ-শক্তির বোল্ট (বীম-কলাম জয়েন্টগুলির জন্য)।

· ঢালাইয়ের উপযোগী দ্রব্য: বেস মেটালের সাথে সামঞ্জস্যপূর্ণ ওয়েল্ডিং তার এবং ইলেক্ট্রোড।

· পজিশনিং কম্পোনেন্ট, অস্থায়ী সংযোগ প্লেট এবং লিফটিং লাগস (ফ্যাক্টরিতে আগে থেকে ইনস্টল করা)।

(VI) কম্পোজিট এবং ডেরিভেটিভ কনফিগারেশন

1. কংক্রিট-ভরা বিশেষ-আকৃতির ইস্পাত-টিউব কলাম: কলামের শরীরে পূর্ব-গঠিত গ্রাউটিং এবং বায়ু-প্রবাহের গর্ত রয়েছে; C30/C40/C50 কংক্রিটের অন-সাইট ঢালাই উল্লেখযোগ্যভাবে লোড বহন ক্ষমতা বাড়ায়।

2. কংক্রিট-আবদ্ধ বিশেষ-আকৃতির কলাম: কলামের পায়ের বাইরের অংশে অনুদৈর্ঘ্য শক্তিবৃদ্ধি এবং স্টিরাপগুলি সাজানো হয়, যার পরে ফর্মওয়ার্ক এবং কংক্রিট ঢালাই করা হয়; অগ্নি প্রতিরোধের, অভেদ্যতা, এবং বর্ধিত দৃঢ়তা প্রদান করে।

3. জালিযুক্ত বিশেষ আকৃতির কলাম: ব্যাটেন প্লেট বা লেসিং বার সহ একাধিক ইস্পাত বিভাগের সমাবেশ; লাইটওয়েট এবং দীর্ঘ-স্প্যান অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।

III. সম্পূর্ণ ডেলিভারি তালিকা

1. বিশেষ আকৃতির ইস্পাত কলামের প্রধান অংশ (স্টিফেনার, শেষ প্লেট এবং লিফটিং লগ সহ);

2. বেস প্লেট, টপ প্লেট, ফ্ল্যাঞ্জ প্লেট এবং সংশ্লিষ্ট স্টিফেনার;

3. অ্যাঙ্কর বোল্ট, স্ট্রাকচারাল বোল্ট এবং শিম প্লেট;

4. কর্বেল, সংযোগ প্লেট, এবং লগ প্লেট;

5. সম্পূর্ণ আবরণ বা galvanization সঙ্গে সমাপ্ত উপাদান;

6. সামঞ্জস্যের পণ্য শংসাপত্র, উপাদান নির্দিষ্টকরণ, জোড় পরিদর্শন প্রতিবেদন, এবং মাত্রিক পরিদর্শন রেকর্ড।

IV প্রচলিত সার্কুলার/বর্গক্ষেত্র কলাম থেকে মূল পার্থক্য

· ক্রস-সেকশন: অ-মানক মাল্টি-লিম্ব কম্পোজিট সেকশন; প্রসারিত কোণ ছাড়া দেয়ালের বিরুদ্ধে ফ্লাশ ফিট; বৃত্তাকার/বর্গাকার কলাম মান, কঠিন ক্রস-সেকশন বৈশিষ্ট্যযুক্ত।

· কনফিগারেশন: মাল্টি-ডিরেকশনাল কানেকশন প্লেট এবং স্টিফেনারের একাধিক সেট বিশেষ আকৃতির কলামে স্ট্যান্ডার্ড আসে; বৃত্তাকার কলাম সাধারণত সাধারণ শেষ প্লেট এবং বেস প্লেট ব্যবহার করে।

· প্রয়োগ: বিশেষভাবে আকৃতির কলামগুলি কাঠামোগত লোড-বেয়ারিংয়ের সাথে স্থাপত্যের স্থানিক প্রয়োজনীয়তার ভারসাম্য বজায় রাখে; বৃত্তাকার কলামগুলি অক্ষীয় লোড-ভারবহন, টরসিয়াল প্রতিরোধ এবং কম বায়ু প্রতিরোধকে অগ্রাধিকার দেয়।

মূল সুবিধা

1. নমনীয় জ্যামিতি: আকৃতির স্ট্রাকচারাল স্টিলের কলামগুলিকে যেকোনো অ-মানক আকৃতিতে কাস্টমাইজ করা যেতে পারে, যা জটিল স্থাপত্য কাঠামো এবং কোণার অবস্থানগুলির সাথে পুরোপুরি ফিট করে।

2. সুনির্দিষ্ট লোড-বেয়ারিং: বিশেষ সংযোগ বিন্দুতে অদ্ভুত লোডিং, পার্শ্বীয় শক্তি এবং লোড-বিয়ারিংয়ের জন্য নির্দিষ্ট প্রয়োজনীয়তাগুলি পূরণ করার জন্য কাঠামোগুলি অপ্টিমাইজ করা হয়েছে।

3. স্থানিক অভিযোজনযোগ্যতা: এমন পরিস্থিতিগুলির জন্য উপযুক্ত যেখানে প্রচলিত কলামগুলি ইনস্টল করা যায় না, যেমন আঁটসাঁট জায়গা, বিশ্রী কোণ এবং অচল মেঝে স্তর।

4. মনোলিথিক নির্মাণ: কারখানায় একক ইউনিট হিসাবে প্রিফেব্রিকেটেড, কাঠামোগত অখণ্ডতা, উচ্চ দৃঢ়তা এবং উচ্চতর স্থিতিশীলতা নিশ্চিত করে।

5. অন-ডিমান্ড কাস্টমাইজেশন: উপাদান, মাত্রা, উচ্চতা এবং সংযোগের আনুষাঙ্গিকগুলি নির্দিষ্ট ব্লুপ্রিন্টের জন্য তৈরি করা যেতে পারে।

6. বহুমুখী অ্যাপ্লিকেশন: অ-মানক কারখানা কাঠামো, পৌরসভা ইস্পাত কাঠামো, মেজানাইন নির্মাণ, সরঞ্জাম সমর্থন, এবং স্থাপত্য বৈশিষ্ট্যের জন্য বিশেষ কলামের জন্য আদর্শ।

পার্থক্য হাইলাইট

I. আর্কিটেকচারাল স্পেস সুবিধা

1. প্রাচীর বিন্যাস সঙ্গে সারিবদ্ধ; কোন protruding অভ্যন্তর কলাম. এল-আকৃতির, টি-আকৃতির, এবং ক্রুসিফর্ম কলামগুলি শিয়ার দেয়াল বা ইনফিল দেয়ালের কোণে ফ্লাশ করে, ব্যবহারযোগ্য মেঝে এলাকা গ্রাস করে এমন প্রোট্রুশনগুলি দূর করে। বিপরীতে, বৃত্তাকার টিউব, এইচ-বিম এবং বর্গাকার টিউবগুলি প্রাচীরের পৃষ্ঠ থেকে বেরিয়ে আসে, যা মেঝে পরিকল্পনা এবং আসবাবপত্র স্থাপনে হস্তক্ষেপ করে; আকৃতির কলামগুলি আবাসিক এবং প্রিফেব্রিকেটেড পাবলিক বিল্ডিংয়ের জন্য পছন্দের পছন্দ।

2. অনিয়মিত স্থাপত্য ফর্ম accommodates. বাঁকা, কৌণিক, পরিবর্তনশীল-বিভাগ এবং বহুভুজ যৌগিক কলাম গঠনে সক্ষম, সহজেই বাঁকা পর্দার দেয়াল, অনন্য সম্মুখভাগ, এবং ক্যান্টিলিভারড কোণার কাঠামো সহজতর করে। স্ট্যান্ডার্ড বৃত্তাকার, বর্গাকার, এবং H-বিম বিভাগগুলি স্থির করা হয়েছে, যার ফলে সেগুলিকে কাস্টম আকারে পরিবর্তন করার খরচ নিষেধমূলকভাবে বেশি।

3. অপ্টিমাইজ করা স্থান ব্যবহার. সমতুল্য লোড-ভারিং ক্ষমতা বজায় রাখার সময় দেয়ালের মধ্যে এম্বেড করা, এই কলামগুলি ব্যবহারযোগ্য মেঝে এলাকা সংরক্ষণ করে - রিয়েল এস্টেট বিকাশকারীদের জন্য "সাধারণ এলাকা" বরাদ্দ (ভাগ করা স্থান অনুপাত) হ্রাস করার জন্য একটি স্বতন্ত্র সুবিধা প্রদান করে।

২. কাঠামোগত কর্মক্ষমতা সুবিধা

1. মাল্টি-ডিরেকশনাল লোড শেয়ারিং। ক্রুসিফর্ম লেআউটের সাথে সামঞ্জস্যপূর্ণ যেখানে একাধিক বিম একত্রিত হয় এবং বহু-অঙ্গের যৌগিক ক্রস-সেকশনের সাথে; প্রাইমারি বিম, সেকেন্ডারি বিম এবং তির্যক ধনুর্বন্ধনী চারটি দিকেই সংযোগ করতে পারে। বীম-কলাম জয়েন্টগুলিতে লোড-ভারবহন কার্যকারিতা সাধারণ বৃত্তাকার বা বর্গাকার কলামগুলির চেয়ে উচ্চতর। যদিও বৃত্তাকার টিউবগুলি 360° বিম সংযোগের অনুমতি দেয়, সেগুলি অভ্যন্তরীণ দেয়ালের মধ্যে এম্বেড করা কঠিন; এইচ-বিম দুটি অরথোগোনাল সংযোগের দিকে সীমাবদ্ধ (শক্তিশালী এবং দুর্বল অক্ষ)।

2. শক্তিশালী সিসমিক অখণ্ডতা: ঘন অভ্যন্তরীণ স্টিফেনার সহ একটি মাল্টি-লিম্ব কম্পোজিট স্টিল প্লেট ডিজাইনের বৈশিষ্ট্য রয়েছে। কাস্ট-ইন-প্লেস বা প্রিকাস্ট কংক্রিটের সাথে মিলিত হলে, এটি একটি সমন্বিত ইস্পাত-কংক্রিট কাঠামো গঠন করে যা উচ্চ পার্শ্বীয় দৃঢ়তা এবং চমৎকার শিয়ার প্রতিরোধের প্রস্তাব করে- উচ্চ-সিসমিক-তীব্রতা অঞ্চলে স্বতন্ত্র সুবিধা প্রদান করে।

3. নমনীয় ক্রস-সেকশন এবং প্রাচীর বেধ: কলামের উচ্চতা বরাবর বিভিন্ন উল্লম্ব লোডের উপর ভিত্তি করে কাঠামোগত কর্মক্ষমতা অপ্টিমাইজ করার জন্য প্লেটের বেধ বা অঙ্গ প্রস্থে স্থানীয়ভাবে সামঞ্জস্য করার অনুমতি দেয়; বিপরীতে, বৃত্তাকার বা বর্গাকার ফাঁপা অংশগুলির ব্যাস পরিবর্তন করার জন্য পুরো সদস্যকে প্রতিস্থাপন করা প্রয়োজন, যার ফলে উচ্চতর পরিবর্তন খরচ হয়।

III. নির্মাণ এবং ইন্টিগ্রেশন পার্থক্য

1. প্রিফেব্রিকেটেড এবং কাস্ট-ইন-প্লেস সিস্টেমের সাথে সিমলেস ইন্টিগ্রেশন: কলামের অঙ্গগুলি দেয়ালের মধ্যে এমবেড করা যেতে পারে, রিবার বা শিয়ার স্টাডগুলি আগে থেকে ইনস্টল করা আছে, যাতে সরাসরি কংক্রিট ঢেলে একটি যৌগিক কলাম তৈরি করা যায়। এটি প্রচলিত ইস্পাত কলাম সিস্টেমের (যেমন কংক্রিট-ভরা ইস্পাত টিউব বা ইস্পাত-রিইনফোর্সড কংক্রিট) থেকে অনেক বেশি বহুমুখিতা প্রদান করে।

2. অন-ডিমান্ড সংযোগের বিশদ বিবরণ: কলামের ক্রস-বিভাগীয় আকৃতি দ্বারা সীমাবদ্ধ না হয়ে বিমগুলি যেখানে সংযোগ করে সেখানেই লগ প্লেট এবং কর্বেলগুলিকে ঢালাই করা যেতে পারে; circular or square sections require more complex processing, such as installing clamping collars or cutting holes.

3. নমনীয় বিভাজন: বিভিন্ন মেঝে লোড মিটমাট করার জন্য উচ্চ এবং নিম্ন স্তরের মধ্যে সহজ ব্যাস পরিবর্তনের সুবিধা দেয়; ক্রস-বিভাগীয় মাত্রা সমগ্র কলামের জন্য প্রাথমিক উপাদানের বৈশিষ্ট্য পরিবর্তন করার প্রয়োজন ছাড়াই মেঝেতে মেঝেতে সামঞ্জস্য করা যেতে পারে।

IV নান্দনিক এবং অ্যাপ্লিকেশন-নির্দিষ্ট সুবিধা

1. লুকানো কাঠামো: কলামটি প্রাচীরের মধ্যে লুকানো থাকে, যার ফলে একটি পরিষ্কার বহিরাগত সম্মুখভাগ হয় যেখানে কোন উন্মুক্ত স্টিলওয়ার্ক নেই; বৃত্তাকার এবং বর্গাকার কলামগুলি সাধারণত উন্মুক্ত হয়-প্রায়শই ল্যান্ডস্কেপ বৈশিষ্ট্য বা স্টেডিয়ামে ব্যবহৃত হয়-এবং লুকানো যায় না।

2. কোণ এবং অনন্য জ্যামিতির জন্য অতুলনীয়: কোণগুলি, হালকা-কূপ প্রান্ত, এবং অনিয়মিত সিঁড়ির অবস্থানগুলি নির্মাণের জন্য আদর্শ যেখানে শুধুমাত্র এল-আকৃতির কলামগুলি বিন্যাসের সাথে মানানসই হয়; প্রচলিত কলামের ধরন প্রায়ই এই কনফিগারেশনের জন্য অনুপযুক্ত।

V. খরচ এবং জীবনচক্র তুলনা

শক্তি

আবাসিক এবং প্রিফেব্রিকেটেড শিয়ার ওয়াল প্রকল্প: সিভিল কাজে শ্রম এবং উপকরণ সংরক্ষণ করে (প্লেস্টারিং এবং গৌণ কাঠামোগত উপাদান), যার ফলে সামগ্রিক খরচ কম হয়; জটিল আকারের জন্য ব্যয়বহুল কাস্টম ক্ল্যাডিং বা আলংকারিক আবরণের প্রয়োজনীয়তা দূর করে।

দুর্বলতা

স্বতন্ত্র বহিরঙ্গন কলাম বা বৃহৎ-স্প্যান খোলা স্থান: উপাদান এবং তৈরির খরচ বৃত্তাকার ফাঁপা অংশগুলির তুলনায় বেশি, যা এই নির্দিষ্ট অ্যাপ্লিকেশনগুলিতে কম লাভজনক করে তোলে।

VI. প্রতিযোগী পণ্যের সুনির্দিষ্ট অবস্থান এবং পার্থক্য

· এইচ-সেকশন স্টিল কলাম: স্ট্যান্ডার্ড ফ্রেমওয়ার্ক, ওপেন-প্ল্যান ইন্ডাস্ট্রিয়াল প্ল্যান্ট;

· বৃত্তাকার ফাঁপা অংশ (CHS) কলাম: বড় স্প্যান ভেন্যু, সুউচ্চ কলাম, আউটডোর ল্যান্ডস্কেপ স্ট্রাকচার;

· বর্গাকার ফাঁপা বিভাগ (SHS) কলাম: নিয়মিত ছোট আকারের কাঠামো, সাধারণ সমর্থন;

· কাস্টম-আকৃতির ইস্পাত কলাম: প্রিফেব্রিকেটেড আবাসিক ইউনিট, শিয়ার ওয়াল স্ট্রাকচার, অনিয়মিত স্থাপত্য নকশা, গোপন কোণার কলাম।

আকৃতির স্ট্রাকচারাল স্টিল কলাম ফেব্রিকেশন প্রক্রিয়া

I. উপাদান কাটা

1. প্লেট বিতরণের সময় উপাদানের গুণমান যাচাই করুন; Q235B/Q355B ইস্পাত প্লেট সমতল এবং সমতল করুন।

2. CNC শিখা বা প্লাজমা কাটিং মেশিন ব্যবহার করে উন্নত মাত্রায় উপাদান (প্রধান/সেকেন্ডারি ফ্ল্যাঞ্জ প্লেট, স্টিফেনার, বেস প্লেট, সংযোগ প্লেট) কাটুন; একযোগে প্রান্ত beveling সঞ্চালন.

3. জোড় সংকোচনের জন্য অনুমতি দিন; লেআউট এবং অনিয়মিত বা অ-মানক অংশ কাটার জন্য টেমপ্লেট ব্যবহার করুন।

২. উপাদান প্রাক চিকিত্সা

burrs অপসারণ প্রান্ত এবং ছোট অংশের কোণ (স্টিফেনার, সংযোগ প্লেট) পিষে; এমবেডেড শিয়ার স্টাড প্রয়োজন এমন অংশগুলিতে লেআউট লাইন চিহ্নিত করুন।

III. জিগ সমাবেশ এবং গঠন (মূল প্রক্রিয়া)

1. বিশেষ সমাবেশ জিগস/ফিক্সচার সেট আপ করুন; ক্রস-সেকশন টাইপের (L, T, cruciform, বা polygonal) উপর ভিত্তি করে পজিশনিং ডেটাম স্থাপন করুন।

2. অবস্থান প্রধান ফ্ল্যাঞ্জ প্লেট এবং clamps সঙ্গে নিরাপদ; ফ্ল্যাঞ্জ ব্যবধান, উল্লম্বতা এবং ক্রস-বিভাগীয় মাত্রা নিয়ন্ত্রণ করুন।

3. স্তরে গহ্বরে অভ্যন্তরীণ ট্রান্সভার্স স্টিফেনার এবং উল্লম্ব পাঁজর ইনস্টল করুন; ট্যাক welds সঙ্গে সাময়িকভাবে নিরাপদ.

সেগমেন্টে পরিবর্তনশীল-বিভাগের অনিয়মিত কলাম একত্রিত করুন; প্রি-অ্যাসেম্বল ট্রানজিশন বিভাগ (পরিবর্তিত প্রস্থ) আলাদাভাবে।

IV প্রধান ঢালাই

1. নিমজ্জিত আর্ক ওয়েল্ডিং (SAW) বা CO2 গ্যাস-শিল্ডেড ওয়েল্ডিং ব্যবহার করে প্রধান সীমের উপর পূর্ণ-অনুপ্রবেশ মাল্টি-পাস ওয়েল্ডিং সম্পাদন করুন।

2. অভ্যন্তরীণ আবদ্ধ পাঁজরের জন্য ইলেক্ট্রোস্ল্যাগ ঢালাইকে অগ্রাধিকার দিন।

3. গ্রেড I হিসাবে মরীচি-কলাম সংযোগ অঞ্চলে ওয়েল্ডগুলিকে শ্রেণিবদ্ধ করুন; পরবর্তী অ-ধ্বংসাত্মক পরীক্ষার (NDT) জন্য সম্পন্ন ঢালাই চিহ্নিত করুন।

V. পোস্ট-ওয়েল্ড সংশোধন

শিখা গরম এবং যান্ত্রিক টুলিং এর সমন্বয় ব্যবহার করে সঠিক ঢালাই-প্ররোচিত মোচড় এবং পার্শ্বীয় নম; কলামের সোজাতা এবং ক্রস-বিভাগীয় জ্যামিতিক সহনশীলতা নিয়ন্ত্রণ করুন; ঢালাই চাপ দ্বারা সৃষ্ট বিকৃতি নির্মূল.

VI. মেশিনিং শেষ করুন

কলামের উভয় প্রান্তে ফেস মিলিং বা ফ্লোর-টাইপ বোরিং-মিলিং ব্যবহার করে মেশিন সমতলতা এবং লম্বতা নিশ্চিত করুন; ফ্ল্যাঞ্জ-সংযুক্ত কলাম, মেশিন বল্টের গর্ত এবং স্পিগট জয়েন্টগুলির জন্য (খরগোশ)। VII. সংযুক্তি সমাবেশ এবং ঢালাই

1. কলামের খাদে কাস্টম-আকৃতির বেস প্লেট এবং শীর্ষ প্লেট একত্রিত করুন এবং ঢালাই করুন; বেস প্লেটে সম্পূর্ণরূপে ঝালাই ম্যাচিং stiffeners.

2. অঙ্কন স্থানাঙ্ক অনুযায়ী প্রাথমিক এবং মাধ্যমিক বিমের জন্য বহিরাগত কর্বেল, লগ প্লেট এবং সংযোগ প্লেটগুলির অবস্থান এবং জোড়।

3. দোকান-ঢালাই উত্তোলন lags.

অষ্টম। তুরপুন অপারেশন

উচ্চ-শক্তির বোল্ট এবং অ্যাঙ্কর বোল্টের জন্য গর্ত ড্রিল করতে CNC ড্রিলিং মেশিন ব্যবহার করুন, গর্তের নির্ভুলতা মানগুলি পূরণ করে তা নিশ্চিত করুন।

IX. অ-ধ্বংসাত্মক পরীক্ষা (NDT)

গ্রেড I ওয়েল্ডে 100% অতিস্বনক পরীক্ষা (UT) সম্পাদন করুন; স্পেসিফিকেশন অনুযায়ী গ্রেড II ওয়েল্ডে নমুনা পরিদর্শন করা; পুনরায় কাজ করুন এবং কোনো অ-সম্মতিযুক্ত welds পুনরায় পরিদর্শন করুন।

X. মরিচা অপসারণ এবং জারা সুরক্ষা

Sa2.5 গ্রেডে সামগ্রিক শট ব্লাস্টিং সম্পাদন করুন; স্ট্যান্ডার্ড ইপোক্সি জিঙ্ক সমৃদ্ধ প্রাইমার, মধ্যবর্তী কোট এবং টপকোট প্রয়োগ করুন; নির্দিষ্ট অগ্নি-সুরক্ষা অঞ্চলে অগ্নি-প্রতিরোধী আবরণ প্রয়োগ করুন; যেখানে পরিবেশগত অবস্থার প্রয়োজন সেখানে হট-ডিপ গ্যালভানাইজিং প্রয়োগ করুন।

একাদশ। চিহ্নিতকরণ, পরিদর্শন, এবং গুদামজাতকরণ

অক্ষ সংখ্যা, মেঝে স্তর, এবং ইনস্টলেশন অভিযোজন সহ উপাদান চিহ্নিত করুন; মাত্রা, welds, এবং জারা সুরক্ষা ব্যাপক পরিদর্শন পরিচালনা; চালানের জন্য গুণমান নিশ্চিতকরণ ডকুমেন্টেশন এবং প্যাকেজ প্রদান করুন।

XII. অনন্য/আকৃতির কলামের জন্য বিশেষায়িত প্রক্রিয়া

1. বাঁকা পরিবর্তনশীল-বিভাগ আকৃতির কলাম: নমন জিগস ব্যবহার করে বাঁকা প্লেট গঠন করুন; চূড়ান্ত বন্ধ ঢালাই আগে বিভাগে ট্রায়াল সমাবেশ সঞ্চালন.

2. ইস্পাত-রিইনফোর্সড কংক্রিট আকৃতির কলাম: কলামের বাইরের দিকে শিয়ার স্টাডগুলি প্রাক-ইনস্টল করুন; grouting এবং বায়ু venting জন্য রিজার্ভ গর্ত.

3. মাল্টি-সদস্যের জালিযুক্ত আকৃতির কলাম: অংশে ব্যাটেন প্লেট বা লেসিং বার দিয়ে প্রধান সদস্যদের একত্রিত করুন; অন-সাইট সমাবেশের জন্য বিভাগে জাহাজ.

XIII. সংক্ষিপ্ত তুলনা: আকৃতির স্ট্রাকচারাল স্টিল কলাম বনাম সার্কুলার হোলো সেকশন (CHS) কলাম

1. CHS কলাম: প্লেট ঘূর্ণায়মান এবং পরিধিগত সীম ঢালাই দ্বারা অনুসরণ করা; আকৃতির কলাম: একাধিক প্লেটের সমাবেশ, জিগ-ভিত্তিক শেপিং, এবং অসংখ্য শক্ত পাঁজর।

2. CHS কলাম: সরল এন্ড-ফেস বাঁক; আকৃতির কলাম: একাধিক অনিয়মিত প্রান্তের মুখের জন্য বিস্তৃত এন্ড-ফেস মিলিং প্রয়োজন।

মূল কর্মক্ষমতা পরামিতি

I. জ্যামিতিক পরামিতি

1. সাধারণ ক্রস-সেকশন আকার: এল-আকৃতির, টি-আকৃতির, ক্রুসিফর্ম, বহুভুজ যৌগিক, এবং পরিবর্তনশীল-বিভাগ বাঁকা কলাম; ফ্ল্যাঞ্জ/ওয়েব প্লেটের বেধ: 8-60 মিমি; একক-অঙ্গ প্রস্থ: 100-600 মিমি।

2. সমাপ্ত পণ্য সহনশীলতা

· কলাম সোজাতা: ≤L/1000;

· ক্রস-সেকশন মাত্রিক বিচ্যুতি: ±2-3 মিমি;

· শেষ মুখের ঋজুতা: ≤1/10 অঙ্গের পুরুত্ব।

3. একক-সেগমেন্টের দৈর্ঘ্য: স্ট্যান্ডার্ড 9 মি/12 মি; অতিরিক্ত-উচ্চ কলামের জন্য ব্যবহৃত সেগমেন্টেড স্প্লিসিং।

২. উপাদান যান্ত্রিক পরামিতি

মূলধারার উপকরণ: Q235B, Q355B।

দ্রষ্টব্য: Q355NL যোগ্য নিম্ন-তাপমাত্রার প্রভাব কর্মক্ষমতা সহ নিম্ন-তাপমাত্রা প্রকল্পের জন্য সুপারিশ করা হয়।

III. মূল কাঠামোগত কর্মক্ষমতা বৈশিষ্ট্য

1. Stiffness characteristics: Multi-limb composite section; moments of inertia in X and Y directions can be flexibly adjusted by varying limb width and plate thickness; superior lateral and shear resistance compared to standard square hollow sections (SHS) or H-beams; শিয়ার দেয়ালের সাথে একীকরণের জন্য উপযুক্ত।

2. সিসমিক কর্মক্ষমতা: অভ্যন্তরীণ অনুদৈর্ঘ্য এবং তির্যক শক্ত পাঁজর বৈশিষ্ট্য; উচ্চ জয়েন্টের কঠোরতা; উচ্চ-ভূমিকম্প-তীব্রতা অঞ্চলের জন্য অত্যন্ত উপযুক্ত; স্টীল-রিইনফোর্সড কংক্রিট কলাম তৈরি করতে কংক্রিটে আবদ্ধ করা যেতে পারে, লোড-ভারিং ক্ষমতা দ্বিগুণ করার চেয়েও বেশি।

3. অভিযোজনযোগ্যতা: প্রাচীর বেধ এবং অঙ্গ প্রস্থের স্থানীয়করণের পরিবর্তনের জন্য অনুমতি দেয়; প্রয়োজন অনুযায়ী কলামের উচ্চতা বরাবর ক্রস-সেকশন সামঞ্জস্য করা যেতে পারে; উপরের তলায় ভারী লোড এবং নীচের তলায় হালকা লোড সহ কাঠামোর জন্য উল্লেখযোগ্য অর্থনৈতিক সুবিধা প্রদান করে।

4. বায়ু প্রতিরোধের: দেয়ালে এম্বেড করার সময় কোন এক্সপোজার নেই (বাতাসের ভার নগণ্য); উন্মুক্ত নন-স্ট্যান্ডার্ড কলামের জন্য, বাতাসের প্রতিরোধ বৃত্তাকার টিউবের তুলনায় বেশি কিন্তু এইচ-বিমের তুলনায় কম।

IV ঢালাই গুণমান পরামিতি

1. বিম-কলাম জয়েন্ট এবং প্রাথমিক স্প্লাইস ওয়েল্ডস: গ্রেড I ওয়েল্ডস; 100% অতিস্বনক পরীক্ষা (UT)।

2. মাধ্যমিক পাঁজর ঝালাই: গ্রেড II ঝালাই; UT এর মাধ্যমে 20% এলোমেলো পরিদর্শন; ঢালাই যান্ত্রিক বৈশিষ্ট্য মেলে বা বেস ধাতু যারা অতিক্রম.

V. অ্যান্টি-জারা এবং ফায়ারপ্রুফিং স্পেসিফিকেশন

1. মরিচা অপসারণ গ্রেড: সামগ্রিক শট ব্লাস্টিং Sa2.5 পর্যন্ত;

2. স্ট্যান্ডার্ড আবরণ: ইপক্সি জিঙ্ক সমৃদ্ধ প্রাইমার + ইপোক্সি মাইকেশিয়াস আয়রন অক্সাইড মধ্যবর্তী কোট + টপকোট; মোট শুকনো ফিল্ম বেধ: 80-160 μm;

3. উপকূলীয় অ্যান্টি-জারা: হট-ডিপ গ্যালভানাইজিং ≥85 μm;

4. ফায়ারপ্রুফিং: সামঞ্জস্যপূর্ণ পাতলা-ফিল্ম বা পুরু-ফিল্ম অগ্নি-প্রতিরোধী আবরণ ব্যবহার করে 1-3 ঘন্টা আগুন প্রতিরোধের রেটিং।

VI. সংযোগ স্পেসিফিকেশন

1. কলাম বেস প্লেট: কাস্টম-আকৃতির প্লেট (16-60 মিমি পুরু) M20-M64 অ্যাঙ্কর বোল্ট সহ;

2. বিম-টু-কলাম সংযোগ: গ্রেড 8.8/10.9 উচ্চ-শক্তির বোল্ট;

3. ইস্পাত-কংক্রিট যৌগিক কলাম: Φ19 শিয়ার স্টাডগুলি স্টীল এবং কংক্রিটের মধ্যে বন্ধনের শক্তি বাড়াতে কলামের বাইরের অংশে ঢালাই করা হয়।

VII. স্টিল-রিইনফোর্সড কংক্রিট আকৃতির কলামের জন্য অতিরিক্ত স্পেসিফিকেশন

কংক্রিট এনকেসমেন্ট (অভ্যন্তরীণ/বাহ্যিক): সাধারণত C30, C40, বা C50 গ্রেড; কলামের শরীরে পূর্ব-গঠিত গ্রাউটিং এবং এয়ার-ভেন্টিং হোল রয়েছে।

অষ্টম। কিভাবে তিনটি পণ্য প্রকারের মধ্যে পার্থক্য করা যায়?

· বৃত্তাকার ফাঁপা বিভাগ (CHS) কলাম: আইসোট্রপিক বৈশিষ্ট্য, কম বায়ু প্রতিরোধের, উন্মুক্ত দীর্ঘ-স্প্যান কাঠামোর জন্য উপযুক্ত;

· এইচ-সেকশন ইস্পাত: স্বতন্ত্র শক্তিশালী এবং দুর্বল অক্ষ, শিল্প কারখানার ফ্রেমের জন্য মানক;

· আকৃতির স্ট্রাকচারাল স্টিল কলাম: নমনীয় ক্রস-সেকশন, দেয়ালের মধ্যে লুকানো যায়, সামঞ্জস্যযোগ্য দ্বিমুখী দৃঢ়তা, পূর্বনির্মাণ আবাসিক নির্মাণের জন্য বিশেষ।
