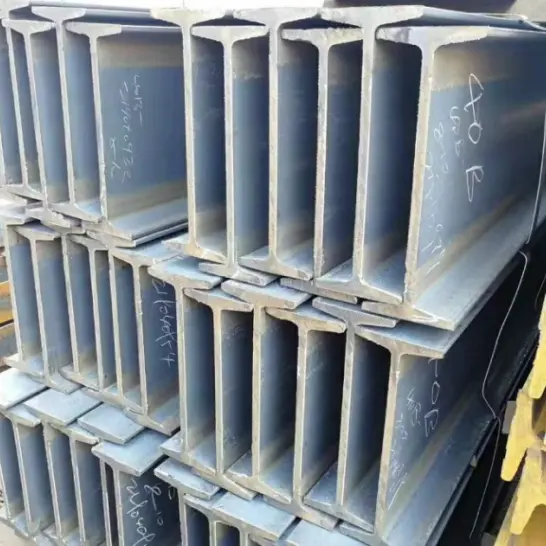

হট রোলড স্ট্রাকচারাল আই বিম স্টিল

HAISHENG, একটি নির্ভরযোগ্য চীন কাঠামোগত ইস্পাত প্রস্তুতকারক এবং এক-স্টপ সরবরাহকারী, Q235B এবং Q355B গ্রেডের সাথে প্রতি GB/T 706-এ উত্পাদিত হট রোল্ড স্ট্রাকচারাল I বিম ইস্পাত মজুত করে। টেপারড অভ্যন্তরীণ ফ্ল্যাঞ্জ এবং অসম বেধ সমন্বিত, এটি লাভজনক খরচ এবং সহজ প্রক্রিয়াকরণ প্রদান করে। হালকা সেকেন্ডারি বিম, প্ল্যাটফর্ম, সমর্থন এবং অস্থায়ী লাইটওয়েট ইস্পাত কাঠামোর জন্য ব্যাপকভাবে ব্যবহৃত, এটি ছোট এবং মাঝারি-স্প্যান বিল্ডিংয়ের জন্য একটি প্রচলিত হট-রোল্ড বিভাগ।

মূল পণ্য বৈশিষ্ট্য

I. বিভাগীয় এবং যান্ত্রিক বৈশিষ্ট্য

1. অভ্যন্তরীণ ফ্ল্যাঞ্জের পৃষ্ঠগুলি ঢালু হয়, ফ্ল্যাঞ্জের পুরুত্ব ভিতরের বাইরে থেকে কম হয়; এর ফলে বিভাগ জুড়ে অসম চাপ বন্টন এবং অপেক্ষাকৃত দুর্বল পার্শ্বীয় দৃঢ়তা।

2. হট রোলড স্ট্রাকচারাল আই বিম স্টিল ঢালাই জয়েন্ট ছাড়াই একক, অবিচ্ছেদ্য একক হিসাবে, যার ফলে কম অবশিষ্ট স্ট্রেস এবং ভাল কাঠামোগত স্থিতিশীলতা।

3. শালীন নমন প্রতিরোধের প্রস্তাব দেয় কিন্তু গড় টর্সনাল এবং পার্শ্বীয় স্থানচ্যুতি প্রতিরোধের; দীর্ঘ-স্প্যান, উচ্চ-বাতাস-লোড, বা ভারী-লোড অ্যাপ্লিকেশনের জন্য অনুপযুক্ত।

২. অর্থনৈতিক এবং সংগ্রহের বৈশিষ্ট্য

1. স্পেসিফিকেশনের একটি বিস্তৃত পরিসর সহ একটি ক্লাসিক পণ্য বিভাগ; স্টক ব্যাপকভাবে উপলব্ধ, সংগ্রহ করা সহজ, এবং প্রতিযোগিতামূলক মূল্য.

2. একই লোড-ভারিং ক্ষমতার জন্য, হট-রোল্ড এইচ-বিমের তুলনায় উপাদানের ব্যবহার বেশি, এটি হালকা-শুল্ক কাঠামোর জন্য আরও অর্থনৈতিক করে তোলে।

III. নির্মাণ এবং ব্যবহারের বৈশিষ্ট্য

1. নিয়মিত আকৃতি সেকেন্ডারি প্রসেসিং (কাটিং, ওয়েল্ডিং, ড্রিলিং) সহজ করে এবং বিভিন্ন অন-সাইট সংযোগ পদ্ধতিকে মিটমাট করে।

2. মাঝারি স্ব-ওজন উত্তোলন এবং ইনস্টলেশনকে সহজ করে তোলে; সাধারণ ভবন এবং অস্থায়ী কাঠামোর জন্য আদর্শ।

3. একটি হট-ঘূর্ণিত "কালো" মিল স্কেল ফিনিস বৈশিষ্ট্য; গৃহমধ্যস্থ এবং আদর্শ বহিরঙ্গন পরিবেশের জন্য প্রয়োজন অনুসারে জং অপসারণ এবং বিরোধী জারা আবরণ সহ্য করতে পারে।

IV হট-রোল্ড এইচ-বিমসের সাথে তুলনা

1. পার্শ্বীয় দৃঢ়তা H-বিমের তুলনায় উল্লেখযোগ্যভাবে কম; সুউচ্চ ভবনে কলাম হিসাবে বা দীর্ঘ স্প্যানের জন্য প্রধান বিম হিসাবে ব্যবহারের জন্য অনুপযুক্ত।

2. বিভাগীয় দক্ষতা তুলনামূলকভাবে কম, ভারী লোডের অধীনে আরও উপাদান প্রয়োজন।

3. চমৎকার খরচ-কর্মক্ষমতা অনুপাত; হালকা-শুল্ক এবং সাধারণ ইস্পাত কাঠামোতে ব্যাপকভাবে ব্যবহৃত হয়।

ব্যবহার এবং প্রয়োগের সুযোগ

I. প্রাথমিক ব্যবহার

1. মেঝে/ছাদের সেকেন্ডারি বিম এবং সহজভাবে সমর্থিত বিম: হট রোল্ড স্ট্রাকচারাল আই বিম স্টিল হালকা মেঝে এবং ছাদের লোড সমর্থন করতে ব্যবহৃত হয়, সাধারণত ছোট-থেকে-মাঝারি স্প্যান লোড-বেয়ারিং সিস্টেমে।

2. প্ল্যাটফর্ম এবং ওয়াকওয়ে বীম: শিল্প উদ্ভিদ, সরঞ্জাম প্ল্যাটফর্ম, রক্ষণাবেক্ষণের ওয়াকওয়ে এবং ট্রেসলসের জন্য প্রাথমিক এবং মাধ্যমিক লোড বহনকারী উপাদান।

3. বন্ধনী এবং সমর্থন: পাইপ সমর্থন, সরঞ্জাম মাউন্ট, প্রাচীর ব্রেসিং, এবং অস্থায়ী সমর্থন ফ্রেম তৈরি।

4. Purlins & Wall Framing: হালকা শিল্প ভবন, নির্মাণ সাইটের হোর্ডিং, এবং সাধারণ ঘের কাঠামোর জন্য ছাদের purlins।

5. ছোট আকারের ফ্রেম, বীম এবং কলাম: লো-রাইজে হালকা ইস্পাত ফ্রেমের জন্য বিম এবং কলাম, সাধারণ কাঠামো যেমন ওয়ার্কশপ, গুদাম এবং কার্পোর্ট।

6. নির্মাণ যন্ত্রপাতি উপাদান: উত্তোলন সরঞ্জাম, গাড়ির চ্যাসিস, অস্থায়ী খনন শোরিং, ইত্যাদির জন্য ভিত্তি।

২. আবেদনের সুযোগ

1. শিল্প ভবন: হালকা শিল্প কারখানা, গুদাম, ওয়ার্কশপ এবং ছোট স্টোরেজ সাইলো; প্রাথমিকভাবে সেকেন্ডারি লোড-ভারবহন উপাদানগুলির জন্য ব্যবহৃত হয়।

2. অস্থায়ী/সাধারণ সিভিল স্ট্রাকচার: নির্মাণস্থলের অস্থায়ী সুবিধা, কারপোর্ট, ক্যানোপি, সাধারণ স্টোরেজ শেড এবং মডুলার/মোবাইল বিল্ডিং।

3. মিউনিসিপ্যাল ​​অবকাঠামো: মিউনিসিপ্যাল ​​হোর্ডিং, রেললাইন সাপোর্ট, পথচারীদের ওয়াকওয়ে সাপোর্ট, এবং ছোট ট্রেস্টেল।

4. ইলেক্ট্রোমেকানিক্যাল সাপোর্ট: পাইপ র‌্যাক পাওয়ার প্ল্যান্ট এবং রাসায়নিক প্ল্যান্ট, ইকুইপমেন্ট বেস এবং HVAC পাইপ হ্যাঙ্গার/সাপোর্টের জন্য সাপোর্ট করে।

5. অস্থায়ী প্রকৌশল সুবিধা: খনন তীরে, ভারা ঘাঁটি এবং নির্মাণের জন্য অস্থায়ী লোড-ভারিং ফ্রেম।

6. অন্যান্য ক্ষেত্র: কৃষি যন্ত্রপাতির চ্যাসিস, ছোট পরিবহন সরঞ্জামের কাঠামো এবং সাধারণ গুদাম শেল্ভিং।

মূল কর্মক্ষমতা পরামিতি

মান: GB/T 706-2016, GB/T 700, GB/T 1591

I. সাধারণ উপকরণ এবং যান্ত্রিক বৈশিষ্ট্য

২. বিভাগ উপাধি এবং স্পেসিফিকেশন বিশদ

1. পদবি বিন্যাস: মডেল + উচ্চতা (যেমন, 10#, 12#, 14#, 16#, 20a#, 20b#)। উপ-প্রকার (a, b, c) একই উচ্চতার জন্য বিদ্যমান; ওয়েব এবং ফ্ল্যাঞ্জের বেধ ক্রমান্বয়ে বৃদ্ধি পায়, যার ফলে লোড-ভারিং ক্ষমতা বেশি হয়।

2. বিভাগের বৈশিষ্ট্য: অভ্যন্তরীণ ফ্ল্যাঞ্জ পৃষ্ঠে 1:6 ঢাল রয়েছে; ফ্ল্যাঞ্জটি মূলে মোটা এবং প্রান্তে পাতলা, যার ফলে পুরো অংশে অ-ইনিফর্ম স্ট্রেস ডিস্ট্রিবিউশন হয়।

III. সাধারণ স্পেসিফিকেশন (মডেল + বিভাগ মাত্রা)

বিন্যাস: উচ্চতা × ফ্ল্যাঞ্জ প্রস্থ × ওয়েব বেধ

10#: 100×68×4.5

·12#: 120×74×5.0

· 14#: 140×80×5.5

·16#: 160×88×6.0

·18#: 180×94×6.5

·20a#: 200×100×7.0; 20b#: 200×102×9.0

·25a#: 250×116×8.0; 25b#: 250×118×10.0

·30a#: 300×126×9.0; 30b#: 300×128×11.0

IV মাত্রিক এবং আকৃতি সহনশীলতা

1. স্ট্যান্ডার্ড নির্দিষ্ট দৈর্ঘ্য: 6m, 9m, 12m; কাস্টম কাটিং উপলব্ধ।

2. সরলতা (ক্যাম্বার): ≤2 মিমি প্রতি মিটার; মোট ক্যাম্বার ≤ 0.2% মোট দৈর্ঘ্যের।

3. টুইস্ট এবং এন্ড-ফেস লম্বতা জাতীয় মান মেনে চলে, ইনস্টলেশন এবং জয়েন্টিংয়ের সময় নির্ভুলতা নিশ্চিত করে।

V. পৃষ্ঠ এবং প্রক্রিয়াকরণ বৈশিষ্ট্য

1. ডেলিভারি শর্ত: মিল স্কেল (কালো ফিনিস) সঙ্গে গরম-ঘূর্ণিত.

2. কার্যক্ষমতা: কাটা, তুরপুন, ঢালাই, এবং নমনের জন্য উপযুক্ত; মাধ্যমিক প্রক্রিয়াকরণের জন্য সুবিধাজনক।

3. জারা সুরক্ষা: এর কাঁচা অবস্থায় অরক্ষিত; মরিচা অপসারণ, পেইন্টিং বা হট-ডিপ গ্যালভানাইজিং সহ্য করতে পারে।

VI. এনভায়রনমেন্টাল এবং স্ট্রাকচারাল প্যারামিটার

1. অপারেটিং তাপমাত্রা: -20°C থেকে 80°C।

2. কাঠামোগত বৈশিষ্ট্য: মাঝারি নমন প্রতিরোধের; তুলনামূলকভাবে কম টর্সনাল প্রতিরোধের এবং পার্শ্বীয় কঠোরতা; দীর্ঘ স্প্যান, উচ্চ বায়ু-লোড এলাকা, বা উচ্চ-উত্থান কাঠামোতে প্রাথমিক লোড-ভারবহন ভূমিকার জন্য অনুপযুক্ত।

3. লোড উপযুক্ততা: প্রাথমিকভাবে সহজভাবে সমর্থিত বিম এবং হালকা-লোড উপাদানগুলির জন্য ব্যবহৃত হয়; দীর্ঘমেয়াদী উদ্ভট লোডিং এড়ান।
