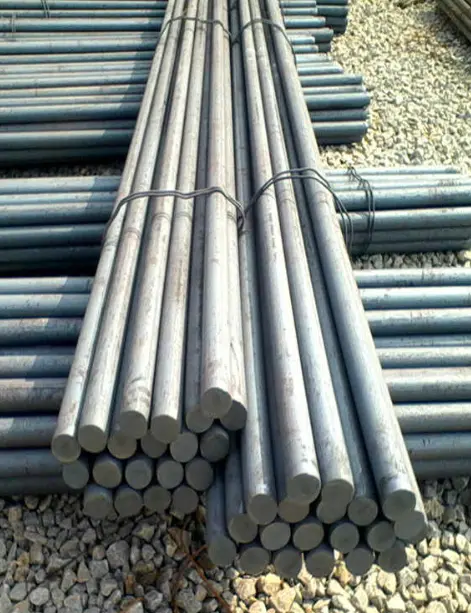

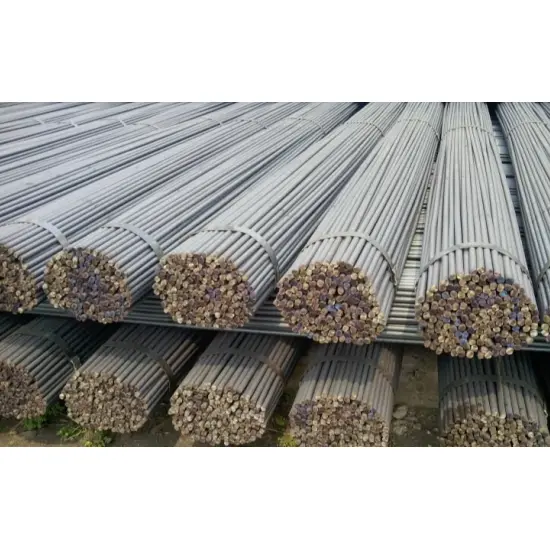

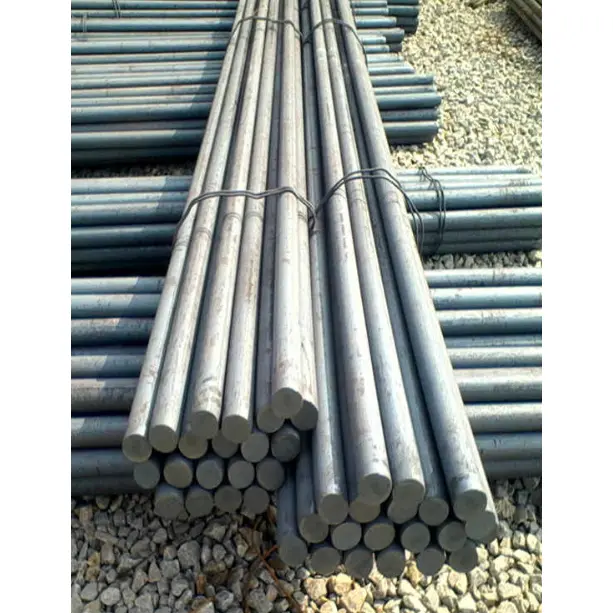

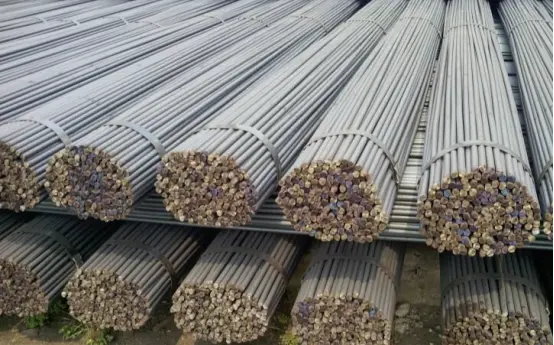

এই হট রোলড কার্বন স্টিল রাউন্ড বারগুলি GB/T 702 স্ট্যান্ডার্ড অনুযায়ী তৈরি করা কঠিন, রাউন্ড-সেকশনের ইস্পাত পণ্য। সাধারণ উপাদানের গ্রেডগুলির মধ্যে রয়েছে Q235B এবং Q355B, ব্যাস দ্বারা শ্রেণীবদ্ধ স্পেসিফিকেশন সহ। তারা ব্যাপকভাবে নির্মাণ, যন্ত্রপাতি, পৌর প্রকৌশল, এবং ইস্পাত কাঠামো প্রকল্পে ব্যবহৃত হয়, ঘন ঘন সংযোগকারী, ছোট লোড বহনকারী সদস্য এবং আরও প্রক্রিয়াকরণের জন্য কাঁচামাল হিসাবে কাজ করে।
1. সলিড রাউন্ড ক্রস-সেকশন ইউনিফর্ম স্ট্রেস ডিস্ট্রিবিউশন এবং সুষম প্রসার্য, কম্প্রেসিভ এবং টরসিয়াল কর্মক্ষমতা নিশ্চিত করে; উপাদান চমৎকার সামগ্রিক দৃঢ়তা এবং নমনীয়তা প্রদান করে, এটি ভঙ্গুর ফ্র্যাকচার প্রতিরোধী করে তোলে।
2. একক অংশ হিসাবে হট-রোল্ড, বারগুলিতে একটি ঘন অভ্যন্তরীণ মাইক্রোস্ট্রাকচার, স্থিতিশীল শক্তি এবং ভাল ক্লান্তি প্রতিরোধের বৈশিষ্ট্য রয়েছে, যা এগুলিকে পিন এবং টাই রডের মতো চক্রীয় লোডিং সাপেক্ষে উপাদানগুলির জন্য উপযুক্ত করে তোলে।
3. নমনীয় শক্তি তুলনামূলকভাবে কম; এগুলি নমনের সাপেক্ষে প্রাথমিক লোড বহনকারী সদস্য হিসাবে ব্যবহারের জন্য উপযুক্ত নয়, যেমন প্রধান বিম বা কলাম।
1. উচ্চ উপাদান বিশুদ্ধতা সেকেন্ডারি প্রক্রিয়াকরণ ক্রিয়াকলাপগুলিতে দুর্দান্ত কার্যকারিতা নিশ্চিত করে—কাটিং, বাঁক, থ্রেড রোলিং, নমন, ঢালাই এবং ফোরজিং-এগুলিকে মেশিনিংয়ের জন্য একটি সাধারণ পছন্দ করে তোলে।
2. মসৃণ, অভিন্ন পৃষ্ঠতল এবং উচ্চ মাত্রিক নির্ভুলতা থ্রেডিং এবং বোল্ট এবং এমবেডেড উপাদানগুলির মতো মানক অংশ তৈরি করতে সহায়তা করে।
1. ব্যাপক আকার পরিসীমা, পর্যাপ্ত স্টক, সুবিধাজনক সংগ্রহ, এবং অর্থনৈতিক মূল্যের ফলে সামগ্রিক ব্যবহারের খরচ কম।
2. একটি প্রদত্ত শক্তি স্তরের জন্য দক্ষ উপাদান ব্যবহার; ছোট উপাদান এবং সংযোগকারীর জন্য ব্যবহার করা হলে স্বতন্ত্র সুবিধা প্রদান করে।
1. মাঝারি স্ব-ওজন সহজ হ্যান্ডলিং, কাটিং, এবং অন-সাইট ইনস্টলেশনের সুবিধা দেয়।
2. বিভিন্ন সংযোগ পদ্ধতির সাথে সামঞ্জস্যপূর্ণ - ঢালাই সহ, হাতা সংযোগ, এবং থ্রেডযুক্ত সংযোগ - নমনীয় জয়েন্ট ফ্যাব্রিকেশনের জন্য অনুমতি দেয়।
3. হট-ঘূর্ণিত মসৃণ বা "কালো" (মিল-স্কেল) সমাপ্তিতে সরবরাহ করা হয়; অন্দর, বহিরঙ্গন এবং ক্ষয়কারী পরিবেশের জন্য গ্যালভানাইজিং, পেইন্টিং বা নিভানোর এবং টেম্পারিংয়ের মতো চিকিত্সা করা যেতে পারে। V. ব্যবহারের সীমাবদ্ধতা
সলিড ক্রস-সেকশনগুলি প্রচুর পরিমাণে উপাদান গ্রাস করে; দীর্ঘ স্প্যান বা ভারী নমন লোড জড়িত অ্যাপ্লিকেশনের জন্য এগুলি সাশ্রয়ী নয়। এগুলি প্রাথমিকভাবে টাই রড, অ্যাঙ্কর, ফাস্টেনার এবং ছোট আকারের সমর্থনগুলির মতো উপাদানগুলির জন্য ব্যবহৃত হয়।
1. ফাস্টেনার কাঁচা মাল: হট রোলড কার্বন স্টিল রাউন্ড বারগুলি বিভিন্ন স্ট্যান্ডার্ড সংযোগকারী উপাদানগুলিতে প্রক্রিয়া করা যেতে পারে, যেমন অ্যাঙ্কর বোল্ট, স্ট্যান্ডার্ড বোল্ট, থ্রেডেড রড, স্টাড এবং রিভেট।
2. লোড বহনকারী সদস্য: স্টিল স্ট্রাকচারে টাই রড, স্ট্রটস, টেনশন বার এবং ব্রেসিং রড হিসাবে ব্যবহৃত হয় প্রসার্য শক্তি এবং ছোট ছোট কম্প্রেসিভ লোড সহ্য করার জন্য।
3. এমবেডেড পার্টস: এম্বেডেড অ্যাঙ্কর বার, লিফটিং আই, এবং কনস্ট্রাকশন এবং স্টিল স্ট্রাকচার প্রোজেক্টের জন্য অ্যাঙ্করিং কানেক্টর।
4. যান্ত্রিক যন্ত্রাংশ: পিন, খাদ উপাদান, গিয়ার শ্যাফ্ট, মেশিন টুল রড, এবং কৃষি ও নির্মাণ যন্ত্রপাতির অংশ তৈরি করতে ব্যবহৃত হয়।
5. সমর্থন এবং সুরক্ষা: ছোট বন্ধনী, হ্যান্ড্রাইল, বেড়া, বেড়া পোস্ট, এবং প্রতিরক্ষামূলক জালের জন্য কাঠামো।
6. প্রসেসিং স্টক: ফোরজিংস, স্ট্যাম্পড পার্টস, পাইপ ফিটিং ইত্যাদিতে গৌণ প্রক্রিয়াকরণের জন্য কাঁচামাল।
7. মিউনিসিপ্যাল এবং সিভিল ইঞ্জিনিয়ারিং সহায়ক: রিবার টাই স্ট্রিপ, অস্থায়ী সমর্থন, ফর্মওয়ার্ক টাই রড ইত্যাদি।
1. স্থাপত্য ইস্পাত কাঠামো: টাই রড, সমর্থন, এমবেডেড অংশ, এবং কারখানা ভবন, গুদাম, এবং ইস্পাত ফ্রেমের জন্য চোখ উত্তোলন।
2. যন্ত্রপাতি উত্পাদন: সাধারণ যন্ত্রপাতি, নির্মাণ যন্ত্রপাতি, কৃষি যন্ত্রপাতি, উত্তোলন সরঞ্জাম, এবং চাপ জাহাজ উপাদান.
3. সিভিল ইঞ্জিনিয়ারিং: বিল্ডিং, ফর্মওয়ার্ক রিইনফোর্সমেন্ট এবং কংক্রিট টেনশন সদস্যদের জন্য ফাউন্ডেশন এম্বেড।
4. মিউনিসিপ্যাল সুবিধা: রাস্তার গার্ডেল, পৌরসভার হোর্ডিং/বাধা, আউটডোর রেলিং, এবং রাস্তার বাতি ফাউন্ডেশন অ্যাঙ্কর।
5. ইলেক্ট্রোমেকানিক্যাল এবং ইউটিলিটি টানেল: ইলেক্ট্রোমেকানিকাল ইনস্টলেশনের জন্য ছোট পাইপ সমর্থন, সরঞ্জাম ফাস্টেনার এবং সহায়ক রড।
6. হার্ডওয়্যার এবং স্ট্যান্ডার্ড পার্টস শিল্প: বিভিন্ন স্ক্রু, বোল্ট এবং ফাস্টেনার তৈরির জন্য বিশেষায়িত কাঁচামাল।
7. অন্যান্য ক্ষেত্র: জাহাজ নির্মাণ, ধাতুবিদ্যা, গুদাম শেল্ভিং, এবং প্রিফেব্রিকেটেড বিল্ডিংয়ের জন্য আনুষঙ্গিক উপাদান।
এক্সিকিউটিভ স্ট্যান্ডার্ড: GB/T 702-2017
|
উপাদান গ্রেড |
ফলন শক্তি ReL (MPa) |
প্রসার্য শক্তি Rm (MPa) |
ফ্র্যাকচারের পর লম্বা হওয়া (%) |
অ্যাপ্লিকেশন দৃশ্যকল্প |
|
Q235B |
≥235 |
375-500 |
≥26 |
সাধারণ টাই রড, এমবেডেড অংশ, রেলিং, সাধারণ ফাস্টেনার |
|
Q355B |
≥355 |
470-630 |
≥21 |
হেভি-ডিউটি টাই রড, যান্ত্রিক শ্যাফ্ট, উচ্চ-লোড অ্যাঙ্কর উপাদান |
পরিপূরক পরামিতি:
· স্থিতিস্থাপকতার মডুলাস: 2.06 × 10⁵ MPa
· কক্ষ-তাপমাত্রার প্রভাব শক্তি: ≥27 জে; ভাল দৃঢ়তা
1. পদবী প্রতীক: Φ; বিন্যাস: ব্যাস (যেমন, Φ12, Φ20)
2. সাধারণ ইঞ্জিনিয়ারিং স্পেসিফিকেশন (মিমি ব্যাস)
· ছোট আকার (পাঁজর, টাই বার, ছোট উপাদান): Φ8, Φ10, Φ12, Φ14, Φ16
· মাঝারি আকার (এম্বেড করা অংশ, টাই রড, হ্যান্ড্রাইল): Φ18, Φ20, Φ22, Φ25, Φ28
· বড় মাপ (শ্যাফ্ট, হেভি-ডিউটি অ্যাঙ্কর বোল্ট, ফোরজিং বিলেট): Φ30, Φ32, Φ40, Φ50, Φ60
1. আদর্শ দৈর্ঘ্য: 6 মি, 9 মিটার, 12 মি; নির্দিষ্ট প্রয়োজনীয়তা কাটা যেতে পারে
2. ব্যাস বিচ্যুতি: জাতীয় মান অনুযায়ী শ্রেণীবদ্ধ; আদর্শ নির্ভুলতা বিচ্যুতি হল ±0.3–0.8 মিমি
3. সোজাতা: ≤2 মিমি প্রতি মিটার; মোট সোজাতার বিচ্যুতি মোট দৈর্ঘ্যের ≤0.2%
4. আউট অফ বৃত্তাকার: ব্যাস সহনশীলতা সীমার মধ্যে; সমাবেশ এবং থ্রেডিং জন্য নির্ভুলতা নিশ্চিত করে
1. ডেলিভারি শর্ত: হট-রোল্ড ব্ল্যাক ফিনিস / হট-ঘূর্ণিত প্লেইন বৃত্তাকার বারগুলি একটি পৃষ্ঠের অক্সাইড স্তর সহ।
2. প্রক্রিয়াকরণ বৈশিষ্ট্য: চমৎকার সামগ্রিক কার্যক্ষমতা; কাটা, বাঁক, থ্রেড ঘূর্ণায়মান, নমন, ঢালাই, ফরজিং, এবং তাপ চিকিত্সার জন্য উপযুক্ত। তারা স্ট্যান্ডার্ড যন্ত্রাংশ এবং মেশিনযুক্ত উপাদানগুলির জন্য প্রাথমিক কাঁচামাল হিসাবে কাজ করে।
3. পৃষ্ঠ সুরক্ষা: বিকল্পগুলির মধ্যে রয়েছে ডিরাস্টিং, পেইন্টিং, হট-ডিপ গ্যালভানাইজিং, কোল্ড গ্যালভানাইজিং এবং ব্ল্যাক অক্সাইড চিকিত্সা।
1. সলিড সার্কুলার ক্রস-সেকশন সুষম টেনসিল, কম্প্রেসিভ এবং টর্সনাল শক্তি সহ সব দিকে অভিন্ন লোড বন্টন নিশ্চিত করে।
2. কম নমন প্রতিরোধের; নমন সাপেক্ষে বা দীর্ঘ-স্প্যান লোড-ভারিং উপাদানগুলির জন্য প্রাথমিক লোড-বেয়ারিং বিম হিসাবে ব্যবহারের জন্য উপযুক্ত নয়।
3. উচ্চ এবং নিম্ন তাপমাত্রার শক্তিশালী অভিযোজনযোগ্যতা; স্ট্যান্ডার্ড অপারেটিং তাপমাত্রা পরিসীমা: [℃] থেকে [℃]।
হট রোলড কার্বন স্টিল রাউন্ড বারগুলিকে ঢালাই, থ্রেডেড সংযোগ, হাতা সংযোগ বা রিভেটিং এর মাধ্যমে যুক্ত করা যেতে পারে, যা নির্মাণ এম্বেড এবং যান্ত্রিক সমাবেশে বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।
গোলাকার ইস্পাতের তাত্ত্বিক ওজন গণনার সূত্র: বাইরের ব্যাস × বাইরের ব্যাস × 0.00617 = kg/m
|
গোলাকার ইস্পাত ব্যাস d (আকার) |
তাত্ত্বিক ওজন (কেজি/মি) |
গোলাকার ইস্পাত ব্যাস d (আকার) |
তাত্ত্বিক ওজন (কেজি/মি) |
|
5.5 |
0.186 |
13 |
1.04 |
|
6 |
0.222 |
14 |
1.21 |
|
6.5 |
0.26 |
15 |
1.39 |
|
7 |
0.302 |
16 |
1.58 |
|
8 |
0.395 |
17 |
1.78 |
|
9 |
0.499 |
18 |
2 |
|
10 |
0.617 |
19 |
2.23 |
|
11 |
0.746 |
20 |
2.47 |
|
12 |
0.888 |
21 |
2.72 |
|
22 |
2.98 |
63 |
24.5 |
|
23 |
3.26 |
65 |
26 |
|
24 |
3.55 |
68 |
28.5 |
|
25 |
3.85 |
70 |
30.2 |
|
26 |
4.17 |
75 |
34.7 |
|
27 |
4.49 |
80 |
39.5 |
|
28 |
4.83 |
85 |
44.5 |
|
29 |
5.18 |
90 |
49.9 |
|
30 |
5.55 |
95 |
55.6 |
|
31 |
5.92 |
100 |
61.7 |
|
32 |
6.31 |
105 |
68 |
|
33 |
6.71 |
110 |
74.6 |
|
34 |
7.13 |
115 |
81.5 |
|
35 |
7.55 |
120 |
88.8 |
|
36 |
7.99 |
125 |
96.3 |
|
38 |
8.9 |
130 |
104 |
|
40 |
9.86 |
140 |
121 |
|
42 |
10.9 |
150 |
139 |
|
45 |
12.5 |
160 |
158 |
|
48 |
14.2 |
170 |
178 |
|
50 |
15.4 |
180 |
200 |
|
53 |
17.3 |
190 |
223 |
|
55 |
18.6 |
200 |
247 |
|
56 |
19.3 |
220 |
298 |
|
58 |
20.7 |
250 |
385 |
|
60 |
22.2 |
|
|
প্রশ্ন 1: গোলাকার বার এবং রিবার (বিকৃত বার) এর মধ্যে পার্থক্য কী?
উত্তর: গোলাকার বারগুলির একটি মসৃণ পৃষ্ঠ থাকে এবং এটি প্রাথমিকভাবে ফাস্টেনার (বোল্ট, অ্যাঙ্কর বোল্ট), টাই রড, পিন এবং এমবেডেড অংশগুলির জন্য ব্যবহৃত হয় যেখানে নির্ভুল মেশিনিং (থ্রেডিং, টার্নিং) প্রয়োজন। রিবার (বিকৃত বার) কংক্রিটের সাথে আরও ভাল বন্ধনের জন্য পাঁজরযুক্ত পৃষ্ঠ থাকে এবং প্রাথমিকভাবে কংক্রিট শক্তিবৃদ্ধি হিসাবে ব্যবহৃত হয়। বৃত্তাকার বার মেশিনিং জন্য ভাল মাত্রিক নির্ভুলতা প্রস্তাব; rebar থ্রেডিং বা নির্ভুল অংশ জন্য উপযুক্ত নয়.
প্রশ্ন 2: বৃত্তাকার বারগুলির ওজন কীভাবে গণনা করা যায়?
উত্তর: সূত্রটি ব্যবহার করুন: ওজন (কেজি/মি) = ব্যাস (মিমি) × ব্যাস (মিমি) × 0.00617। উদাহরণ: Φ20 রাউন্ড বার = 20 × 20 × 0.00617 = 2.47 kg/m। হাইশেং Φ5.5 থেকে Φ250 পর্যন্ত ব্যাসের জন্য একটি সম্পূর্ণ ওজন সারণী প্রদান করে।
প্রশ্ন 3: হট রোল্ড কার্বন ইস্পাত রাউন্ড বারগুলির জন্য সাধারণ ব্যাসগুলি কী কী?
উত্তর: সাধারণ ব্যাসের মধ্যে রয়েছে Φ8, Φ10, Φ12, Φ14, Φ16 (টাই বার এবং ছোট উপাদানগুলির জন্য ছোট মাপ), Φ18, Φ20, Φ22, Φ25, Φ28 (এম্বেড করা অংশ এবং Φ32, টাই 320, Φ25, Φ22, Φ25, Φ28)। Φ40, Φ50, Φ60 (শ্যাফ্ট এবং হেভি-ডিউটি অ্যাঙ্কর বোল্টের জন্য বড় আকার)। কাস্টম ব্যাস অনুরোধের ভিত্তিতে উপলব্ধ.
প্রশ্ন 4: স্ট্রাকচারাল লোড বহনকারী সদস্যদের জন্য বৃত্তাকার বার ব্যবহার করা যেতে পারে?
উত্তর: রাউন্ড বারগুলি উত্তেজনা, কম্প্রেশন বা টর্শন (টাই রড, স্ট্রট, পিন, অ্যাঙ্কর বোল্ট) এর শিকার সদস্যদের জন্য উপযুক্ত। এগুলি প্রাথমিক লোড বহনকারী সদস্যদের জন্য উপযুক্ত নয় যারা বাঁকানো (প্রধান বিম বা কলাম) সাপেক্ষে কারণ কঠিন বৃত্তাকার ক্রস-সেকশনের নমন প্রতিরোধ ক্ষমতা কম। নমন অ্যাপ্লিকেশনের জন্য, পরিবর্তে H-বিম বা চ্যানেল ব্যবহার করুন।
প্রশ্ন 5: বৃত্তাকার বারগুলির জন্য কী পৃষ্ঠের চিকিত্সা পাওয়া যায়?
একটি: বৃত্তাকার বার হট-ঘূর্ণিত "কালো" (মিল স্কেল) ফিনিস মধ্যে বিতরণ করা হয়. মাধ্যমিক চিকিত্সা অন্তর্ভুক্ত:
(1) হট-ডিপ গ্যালভানাইজিং — বহিরঙ্গন/উপকূলীয় জারা সুরক্ষার জন্য;
(2) পেইন্ট লেপ - অন্দর বা হালকা বহিরঙ্গন ব্যবহারের জন্য;
(3) কালো অক্সাইড — শুষ্ক অন্দর পরিবেশের জন্য;
(4) কোল্ড গ্যালভানাইজিং (ইলেক্ট্রো-গ্যালভানাইজিং) — মসৃণ ফিনিস সহ হালকা জারা সুরক্ষার জন্য। সমস্ত চিকিত্সা মেশিনিং (কাটিং, থ্রেডিং, ড্রিলিং) পরে প্রয়োগ করা যেতে পারে।
