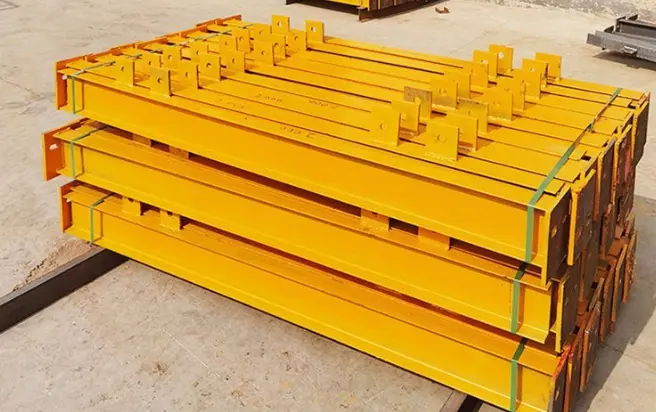

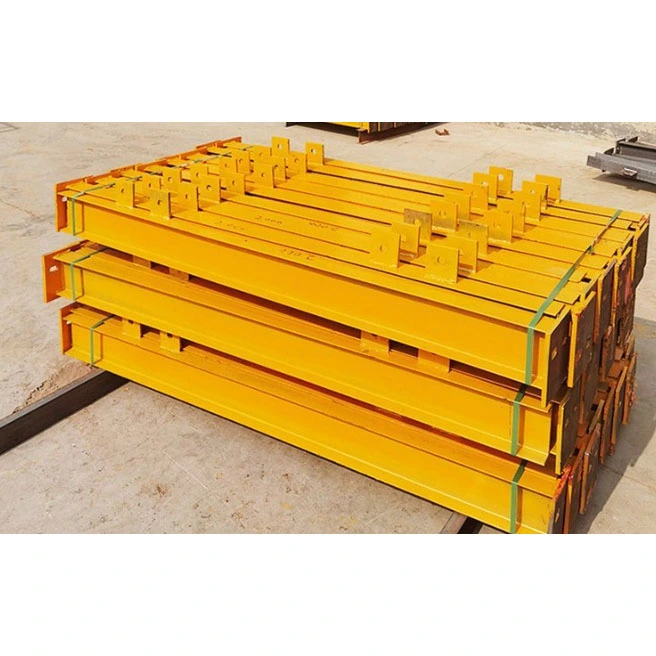

স্ট্রাকচারাল I বিম হট রোলড স্টিল I বিভাগগুলি হল বিশেষ অনুভূমিক লোড-বিয়ারিং প্রোফাইল যা হালকা ওজনের, স্বল্প-স্প্যান ইস্পাত কাঠামোর জন্য ডিজাইন করা হয়েছে। এইচ-বিম বা ক্লোজ-সেকশন প্রোফাইলের বিপরীতে-যা ভারী-শুল্ক লোডের জন্য ইঞ্জিনিয়ার করা হয়-এই আই-বিমগুলি জাতীয় মানগুলির সাথে সঙ্গতিপূর্ণ একক-পাস হট-রোলিং প্রক্রিয়ার মাধ্যমে উত্পাদিত হয়; তাদের কোন কাস্টম বিভাগ ঢালাই প্রয়োজন হয় না, এবং সমস্ত মাত্রা মানসম্মত স্পেসিফিকেশন মেনে চলে।
আমাদের বিদ্যমান কাঁচামালের ইনভেনটরি ব্যবহার করে, HAISHENG শুধুমাত্র সেকেন্ডারি প্রসেসিং- যেমন কাটিং, ড্রিলিং, আনুষঙ্গিক ঢালাই এবং অ্যান্টি-জারোশন লেপ-এর কাজ করে- যার ফলে ডেলিভারি সময় কাস্টম-ফেব্রিকেটেড স্টিলের তুলনায় অনেক কম হয়। এই পণ্যগুলি সীমাবদ্ধ স্থান, হালকা লোড, বা সাইটের পরিবর্তনগুলি জড়িত প্রকল্পগুলির জন্য আদর্শ। তারা একটি ব্যবহারিক সমাধান অফার করে যা এইচ-বিমগুলির সাথে সম্পর্কিত উপাদানের বর্জ্য এবং বর্গাকার টিউবিংয়ের ইনস্টলেশন জটিলতাগুলিকে এড়িয়ে যায়, যা এগুলিকে ইলেক্ট্রোমেকানিকাল সাপোর্ট সিস্টেম, সহায়ক উদ্ভিদ কাঠামো এবং ছোট ক্যান্টিলিভারড অ্যাসেম্বলির জন্য সবচেয়ে ব্যাপকভাবে ব্যবহৃত, লাভজনক লোড-বেয়ারিং বিম তৈরি করে।
- ক্রস-বিভাগীয় কাঠামো: কেন্দ্রীভূত, উল্লম্ব ওয়েব সহ একটি আদর্শ "I" আকৃতি বৈশিষ্ট্যযুক্ত। উপরের এবং নীচের ফ্ল্যাঞ্জগুলির ভিতরের মুখগুলির একটি 1:6 ঢাল রয়েছে; ফ্ল্যাঞ্জগুলি প্রান্ত থেকে কেন্দ্রে পুরুত্বে পরিবর্তিত হয় এবং তাদের অভ্যন্তরীণ এবং বাইরের পৃষ্ঠগুলি সমান্তরাল নয়-এগুলি সবচেয়ে স্বতন্ত্র চাক্ষুষ বৈশিষ্ট্য যা তাদের এইচ-বিম থেকে আলাদা করে।
- কাঠামোগত আচরণ: একটি লোড পথ অনুসরণ করে যেখানে উপরের ফ্ল্যাঞ্জটি কম্প্রেশনে থাকে, নীচের ফ্ল্যাঞ্জটি উত্তেজনায় থাকে এবং ওয়েবটি এক দিকে শিয়ার প্রতিরোধ করে। শক্তিশালী অক্ষ বরাবর বাঁকানো প্রতিরোধের মানগুলি পূরণ করার সময়, দুর্বল অক্ষ বরাবর পার্শ্বীয় বিকৃতি প্রতিরোধের একটি অন্তর্নিহিত দুর্বলতা রয়েছে।
- স্ট্যান্ডার্ড উপাধি: একটি সাংখ্যিক প্রত্যয় দ্বারা অনুসরণ করে "I" অক্ষর ব্যবহার করে নামকরণ করা হয়েছে। প্রত্যয় "a" এবং "b" একই বিভাগের উচ্চতার জন্য ফ্ল্যাঞ্জ বেধের পার্থক্য নির্দেশ করে; "a" মডেলের পাতলা ফ্ল্যাঞ্জ থাকে, যখন "b" মডেলের মোটা ফ্ল্যাঞ্জ থাকে এবং সামগ্রিকভাবে লোড বহন করার ক্ষমতা বেশি থাকে।
- কমন মার্কেট মডেল: I10, I12.6, I14, I16, I18, I20a, এবং I20b থেকে I45 পর্যন্ত রেঞ্জ; বৃহত্তম ব্যাপকভাবে উপলব্ধ মডেল হল I56. এই সীমার বাইরের আকারগুলি স্ট্যান্ডার্ড স্টক আইটেম হিসাবে উপলব্ধ নয়।
- কাঁচামালের দৈর্ঘ্য: স্ট্যান্ডার্ড কারখানার দৈর্ঘ্য হল 6m, 9m, এবং 12m৷ ফ্যাক্টরি-ঘূর্ণিত পরিবর্তনশীল ক্রস-সেকশন সমর্থিত নয়; এই দৈর্ঘ্য অতিক্রমকারী সদস্যদের সাইটে বিভক্ত করা আবশ্যক।
- Q235B: মূলধারার বাজারের উপাদান; চমৎকার নমনীয়তা এবং ঠান্ডা-কাটিং কর্মক্ষমতা প্রদান করে। অন্দর পরিবেষ্টিত-তাপমাত্রার পরিবেশের জন্য উপযুক্ত এবং শুষ্ক, খোলা-বাতাসে সেটিংসে 95% ছোট-স্প্যান সহায়ক প্রকল্পের জন্য উপযুক্ত।
- Q355B: 51% উচ্চ ফলন শক্তি সহ একটি কুলুঙ্গি বিকল্প উপাদান। প্রধানত ভারী-লোড সরঞ্জাম সমর্থন, অতিরিক্ত-দীর্ঘ ক্যান্টিলিভারযুক্ত ইস্পাত বিম, এবং নিম্ন-তাপমাত্রা, হিম-মুক্ত অঞ্চলে প্রকল্পগুলির জন্য ব্যবহৃত হয়; স্টক প্রাপ্যতা সীমিত।
- মেইন বিম বডি: স্ট্রাকচারাল আই বিম হট রোল্ড স্টিল আই সেকশন (জিবি স্ট্যান্ডার্ড) সিএনসি এর মাধ্যমে সুনির্দিষ্ট দৈর্ঘ্যে কাটা; শেষ মুখগুলি burr-মুক্ত এবং লম্বতার মান পূরণ করে।
- শেষ সংযোগ আনুষাঙ্গিক: ফ্ল্যাট সংযোগ প্লেট এবং উল্লম্ব ভারবহন stiffeners; ঢালু ফ্ল্যাঞ্জ প্রোফাইলে ফিট করার জন্য স্টিফেনারগুলির কোণার ক্লিপিংয়ের প্রয়োজন হয়, যার ফলে একই উচ্চতার স্ট্যান্ডার্ড H-বিমের তুলনায় স্টিফেনারের তুলনায় সামগ্রিক মাত্রা ছোট হয়।
- রশ্মির বডি আনুষাঙ্গিক: পুরলিন সাপোর্ট প্লেট, সেকেন্ডারি বিম লাগস এবং ইউটিলিটি খোলার জন্য রিইনফোর্সমেন্ট প্লেট; প্রয়োজন অনুযায়ী নির্ধারিত স্থানে ঢালাই করা হয়।
- লিফটিং আনুষাঙ্গিক: প্রতিসাম্য উত্তোলন লগগুলি বড়, লম্বা বিমের (I25 এবং তার উপরে) পাশে আগে থেকে ইনস্টল করা আছে; ছোট বিমগুলির (I20 এবং নীচের) আগে থেকে ইনস্টল করা লগের প্রয়োজন হয় না এবং সরাসরি ফ্ল্যাঞ্জের মাধ্যমে তোলা হয়।
- মরিচা অপসারণ গ্রেড: স্ট্যান্ডার্ড সিভিল প্রকল্পের জন্য St3 ম্যানুয়াল পরিষ্কার; উচ্চ-মানের পৌর ও রপ্তানি প্রকল্পের জন্য Sa2.5 শট/বালি ব্লাস্টিং।
- পেইন্টিং: দুটি প্রাইমার স্তর এবং একটি টপকোটের যৌগিক আবরণ; ড্রাই ফিল্মের বেধ 60-100 μm এ নিয়ন্ত্রিত, 5 বছরের পরিষেবা জীবনের জন্য অভ্যন্তরীণ অ্যান্টি-রাস্ট প্রয়োজনীয়তা পূরণ করে।
- বিশেষ অবস্থার চিকিত্সা: উচ্চ-আর্দ্রতা বা বৃষ্টি-স্প্ল্যাশ অঞ্চলের জন্য হট-ডিপ গ্যালভানাইজিং; ফায়ার কম্পার্টমেন্টের জন্য পাতলা-ফিল্ম ইন্টুমেসেন্ট অগ্নি-প্রতিরোধী আবরণ, 1-ঘন্টা আগুন প্রতিরোধের রেটিং প্রয়োজনীয়তা পূরণ করে।
- সহজভাবে সমর্থিত প্ল্যাটফর্ম আই-বিম: বীম বডি + উভয় প্রান্তে শেষ প্লেট + ক্লিপড বিয়ারিং স্টিফেনার + পুরলিন সাপোর্ট প্লেট + সম্পূর্ণ অ্যান্টি-জারোশন আবরণ; ইস্পাত ওয়াকওয়ে এবং সরঞ্জাম প্ল্যাটফর্ম প্রধান beams জন্য ব্যবহৃত; সাইটে সরাসরি বোল্টিংয়ের মাধ্যমে সংযুক্ত।
- ক্যান্টিলিভার ব্র্যাকেট আই-বিম: বীম বডি + রুটের উভয় পাশে ঘন স্টিফেনার প্লেট + অ্যাঙ্করিং সংযোগ প্লেট; পর্দা প্রাচীর উপ-ফ্রেম এবং ছোট বহিরঙ্গন ক্যান্টিলিভারযুক্ত সানশেড বন্ধনীর জন্য ব্যবহৃত হয়।
- সাধারণ ছাদের গৌণ মরীচি: মরীচি বডি + সাধারণ একক-পার্শ্বযুক্ত পুরলিন সমর্থন; কোন শেষ সংযোগ প্লেট; মূল মরীচির ফ্ল্যাঞ্জে সরাসরি ঢালাই করা হয়। ফ্যাক্টরি ইভস এ গৌণ beams জন্য ব্যবহৃত.
মূল ইস্পাত মিল উপাদান মানের শংসাপত্র, উপাদানগুলির জন্য মাত্রিক পরিদর্শন রেকর্ড, এবং অনন্য উপাদান সনাক্তকরণ শীট; ডকুমেন্টেশন বিদেশী প্রকল্প সাইটগুলিতে সরাসরি জমা এবং সুপারভাইজার গ্রহণের জন্য উপযুক্ত।
হট-রোল্ড আই-বিমের সমস্ত মডেল মানক, ভর-উত্পাদিত স্টক আইটেম, যা নির্ধারিত রোলিং বা ফেব্রিকেশন (যেমন স্প্লিসিং বা ঢালাই) এর প্রয়োজনীয়তা দূর করে। ঢালাই করা এইচ-বিম বা বক্স গার্ডারের বিপরীতে-যার ডেলিভারির জন্য 10-20 দিন লাগে-মানক স্পেসিফিকেশন 48 ঘন্টার মধ্যে পাঠানো যেতে পারে। এগুলি বিক্ষিপ্ত ক্রয়ের প্রয়োজনের জন্য পুরোপুরি উপযুক্ত, যেমন বার্ধক্যজনিত সমর্থনগুলি প্রতিস্থাপন করা, ইলেক্ট্রোমেকানিকাল পাইপিং যুক্ত করা বা সাইট হোর্ডিংয়ের জন্য জরুরীভাবে ক্রস-বিমগুলি পুনরায় পূরণ করা।
অভ্যন্তরীণ ফ্ল্যাঞ্জে 1:6 ঢাল একটি প্রাকৃতিক চ্যামফার্ড প্রান্ত তৈরি করে, যা উত্তোলনের সময় ফ্ল্যাঞ্জ কার্লিং বা ওয়েব ওয়ার্পিং, অন-সাইট পরিবহন, বা অন্যান্য সরঞ্জাম জড়িত দুর্ঘটনাজনিত সংঘর্ষ প্রতিরোধ করে। বিপরীতে, সমতল ফ্ল্যাঞ্জ সহ এইচ-বিমগুলি প্রান্তের ক্ষতির ঝুঁকিতে থাকে, যার ফলস্বরূপ সাইটটিতে স্ক্র্যাপের হার I-বিমের তুলনায় 12% বেশি হয়।
একই উল্লম্ব লোড-ভারিং ক্ষমতার জন্য, একটি আই-বিমের নীচের ফ্ল্যাঞ্জটি সমতুল্য এইচ-বিমের চেয়ে 22%–30% সরু। এটি সীমিত এলাকায় ইনস্টলেশনের অনুমতি দেয়—যেমন ইলেক্ট্রোমেকানিকাল ইউটিলিটি করিডোর, সরঞ্জামের ক্যাবিনেটের মধ্যে সরু ফাঁক, বা ঘেরা পর্দা প্রাচীরের ফ্রেমিং—পাইপিং বা নালী বিন্যাসে হস্তক্ষেপ না করে।
দৈর্ঘ্য সামঞ্জস্য এবং স্থানীয় খোলার সহজভাবে করাত বা প্লাজমা কাটার মাধ্যমে অর্জন করা যেতে পারে, নিমজ্জিত-আর্ক ওয়েল্ডার বা হাইড্রোলিক স্ট্রেইটনারের মতো ভারী যন্ত্রপাতির প্রয়োজনীয়তা দূর করে। সাধারণ অন-সাইট প্রযুক্তিবিদরা অতিরিক্ত বন্ধনী ঢালাই বা ফাইন-টিউনিং হোল পজিশনের মতো কাজগুলি পরিচালনা করতে পারেন; প্রত্যয়িত উচ্চ-চাপ ওয়েল্ডার প্রয়োজন হয় না, উল্লেখযোগ্যভাবে ছোট আকারের বিদেশী পরিবর্তনের জন্য শ্রম খরচ হ্রাস করে।
সমতুল্য লোড বহন ক্ষমতা সহ ঢালাই করা H-বিমের তুলনায় কাঁচামালের ইউনিট মূল্য 15%–20% কম। উপরন্তু, তাদের হালকা ওজন পরিবহন এবং উত্তোলন খরচ কমায়. 6 মিটারের নিচে স্প্যান সহ সেকেন্ডারি বিমের জন্য এবং 12 kN/m এর নিচে সমানভাবে লোড বিতরণ করা হয়, তারা "ওভার-ইঞ্জিনিয়ারিং" ছাড়াই সঠিক কর্মক্ষমতা প্রদান করে, যার ফলে উল্লেখযোগ্য উপাদান বর্জ্য এড়ানো যায়।
- বনাম এইচ-বিম: এইচ-বিমগুলির মধ্যে সুষম দ্বি-দিকীয় পাশ্বর্ীয় দৃঢ়তা এবং সমান্তরাল ফ্ল্যাঞ্জগুলি সম্পূর্ণরূপে প্রোফাইলযুক্ত স্টিলের ডেকিংকে সমর্থন করার জন্য উপযুক্ত, যা দীর্ঘ-স্প্যান মেঝে গার্ডারের জন্য আদর্শ করে তোলে; স্ট্রাকচারাল I বিম হট রোল্ড স্টিল I সেকশন শুধুমাত্র শক্তিশালী অক্ষ বরাবর পর্যাপ্ত নমনীয় প্রতিরোধের অফার করে এবং দুর্বল অক্ষ বরাবর পাশ্বর্ীয়-টরসিয়াল বাকলিংয়ের জন্য অত্যন্ত প্রবণ, যা পার্শ্বীয় ব্রেসিংয়ের অভাবের দীর্ঘ-স্প্যান কাঠামোর জন্য অনুপযুক্ত করে।
- বনাম বর্গাকার/বৃত্তাকার ফাঁপা অংশের বীম: বন্ধ নলাকার অংশগুলি চমৎকার টরসিয়াল প্রতিরোধের প্রস্তাব দেয় কিন্তু অভ্যন্তরীণ মরিচা অপসারণ রোধ করে এবং কাটআউটগুলিতে ইনস্টলেশন-পরবর্তী ক্ষয়রোধী মেরামতকে কঠিন করে তোলে; I-beams পূর্ণ-পৃষ্ঠ পরিদর্শন এবং পরবর্তী ইউটিলিটি/পাইপিং পরিবর্তনের জন্য কম খরচের অনুমতি দেয় এমন খোলা বিভাগগুলি বৈশিষ্ট্যযুক্ত।
- বসার সুবিধা/সমাবেশ: স্ট্যান্ডার্ড আই-বিমগুলিকে সরাসরি কংক্রিট কর্বেল বা চ্যানেল-স্টিল বন্ধনীতে বসানো যেতে পারে এবং সাধারণ ট্যাক ওয়েল্ডের সাহায্যে সুরক্ষিত করা যেতে পারে, যেখানে এইচ-বিমগুলির জন্য শেষ-প্লেট বোল্টিং প্রয়োজন, আরও জটিল নির্মাণ পদক্ষেপগুলি জড়িত।
- সংযোগ প্লেট ওয়েল্ডিং সীমাবদ্ধতা: আই-বিমের টেপারড ফ্ল্যাঞ্জ পৃষ্ঠগুলি ফ্ল্যাট সংযোগ প্লেটের সাথে বৃহৎ অঞ্চলে ফ্লাশ যোগাযোগের অনুমতি দেয় না, বহু-দিকনির্দেশক জয়েন্ট সংযোগ প্রতিরোধ করে এবং তাদের ব্যবহারকে সরল, একমুখী, সহজ-সমর্থিত লোড অবস্থায় সীমাবদ্ধ করে।
- অনন্য সুবিধার পরিস্থিতি: শিল্প কারখানায় ওয়াকওয়ে গ্রেটিং বিম, এমইপি (যান্ত্রিক, বৈদ্যুতিক এবং নদীর গভীরতানির্ণয়) ইউটিলিটি সমর্থন, সরঞ্জাম মাউন্টিং বেস, পর্দার প্রাচীর সাব-ফ্রেম এবং সেকেন্ডারি কার্নিস বিম; এই প্রেক্ষাপটে H-beams ব্যবহার করার ফলে উল্লেখযোগ্য কর্মক্ষমতা ওভার-স্পেসিফিকেশন হয়।
- নিষিদ্ধ পরিস্থিতি: স্প্যানে 8 মিটারের বেশি ছাদের প্রধান গার্ডার, বৃহৎ-ক্ষেত্রের কংক্রিটের যৌগিক মেঝে স্ল্যাব, এবং অসমর্থিত ক্যান্টিলিভার স্ট্রাকচারগুলি উচ্চ বায়ু লোডের সংস্পর্শে (পার্শ্বীয় অস্থিরতা এবং ধসে পড়ার ঝুঁকির কারণে)।
এই ওয়ার্কফ্লো শুধুমাত্র হট-রোল্ড সেকশনের সেকেন্ডারি প্রসেসিংকে কভার করে (প্লেট থেকে ঢালাই করা বিল্ট-আপ বিভাগ ব্যতীত) এবং প্রকৃত ফ্যাক্টরি উৎপাদনের ধাপগুলিকে প্রতিফলিত করে:
আসল মিল সার্টিফিকেট, বিভাগ প্রোফাইল, এবং উপাদান গ্রেড যাচাই; পার্শ্বীয় নমন, মোচড় এবং ফ্ল্যাঞ্জের বিকৃতি পরীক্ষা করার জন্য ব্যাচ স্যাম্পলিং পরিচালনা করুন; প্রক্রিয়াকরণের আগে যান্ত্রিকভাবে সামান্য বাঁকানো বিভাগগুলি সোজা করুন; নিম্নমানের স্টক উৎপাদনে প্রবেশ করতে বাধা দেওয়ার জন্য সরবরাহকারীকে অ-সঙ্গত কাঁচামাল ফেরত দিন।
উচ্চ-ভলিউম অর্ডার CNC কোল্ড মেটাল করাত ব্যবহার করে, যার ফলে অক্সিডেশন স্তর মুক্ত মসৃণ কাট এবং বাট ঢালাইয়ের জন্য একটি 2 মিমি ভাতা; ছোট ব্যাচ রাশ অর্ডার প্লাজমা কাটিয়া ব্যবহার. অতিরিক্ত-দীর্ঘ সদস্যরা সাইটের ফুল-পেনিট্রেশন বাট-ওয়েল্ড প্রয়োজনীয়তাগুলি পূরণ করতে ওয়েব এবং ফ্ল্যাঞ্জ উভয়েই দ্বি-পার্শ্বযুক্ত বেভেলিংয়ের মধ্য দিয়ে যায়।
আনুষঙ্গিক অবস্থানগুলি নির্মাণ অঙ্কনের উপর ভিত্তি করে অবিকল চিহ্নিত করা হয়। ঝোঁকযুক্ত ফ্ল্যাঞ্জের জন্য, স্টিফেনার কোণগুলি 1:6 ঢালে বেভেল করা হয় যাতে বিমের শরীরের সাথে একটি নিখুঁত ফিট নিশ্চিত করা যায়; বিরতিহীন ট্যাক ঢালাই 1.5 মিমি এর মধ্যে ঢালাই-প্ররোচিত বিকৃতি বজায় রেখে ফিক্সেশনের জন্য ব্যবহৃত হয়।
ছোট উপাদান যেমন purlin cleats, সংযোগ প্লেট, এবং stiffeners CO2 গ্যাস ঢালাই ব্যবহার করে ঢালাই করা হয়, অভিন্ন ঝালাই পুঁতি গঠন নিশ্চিত করে; অতিরিক্ত-দীর্ঘ বিমের জন্য সাইটের বাট জয়েন্টগুলি ম্যানুয়াল আর্ক ওয়েল্ডিং ব্যবহার করে, সমালোচনামূলক লোড-ভারবহনকারী বাট ওয়েল্ডগুলি গ্রেড II মানগুলিতে এলোমেলো অতিস্বনক পরীক্ষার মধ্য দিয়ে যায়।
হেভি-ডিউটি উচ্চ-শক্তির বোল্টগুলির সংযোগ পয়েন্টগুলি সমন্বিত 3-অক্ষ CNC ড্রিলিং মেশিন ব্যবহার করে ড্রিল করা হয়, যেখানে গর্ত ব্যাস সহনশীলতা ±0.2 মিমি নিয়ন্ত্রিত হয়; বিবিধ অন-সাইটে পাইপিং/নালীগুলির জন্য গর্তগুলি হ্যান্ডহেল্ড বৈদ্যুতিক ড্রিল ব্যবহার করে ড্রিল করা হয়, পরবর্তীতে burrs অপসারণের জন্য পিষে ফেলা হয়।
ঢালাইয়ের কারণে সৃষ্ট পার্শ্বীয় নমন এবং টর্সনাল বিকৃতিগুলি স্থানীয় শিখা গরম এবং যান্ত্রিক জ্যাকগুলির সংমিশ্রণ ব্যবহার করে সংশোধন করা হয়; ওয়েল্ড স্প্যাটার, স্ল্যাগ, এবং কাট-এজ burrs পুঙ্খানুপুঙ্খভাবে স্থল করা হয় যাতে সাইটে ইনস্টলেশনের সময় সম্ভাব্য স্ক্র্যাচিং বিপদ দূর করা যায়।
মরিচা অপসারণ ম্যানুয়াল ক্লিনিং (St3) বা শট ব্লাস্টিং (Sa2.5) এর মাধ্যমে সঞ্চালিত হয় সারফেস মিল স্কেল এবং আলগা মরিচা দূর করার জন্য প্রকল্পের স্পেসিফিকেশন অনুযায়ী; প্রাইমার এবং টপকোট পরিবেষ্টিত তাপমাত্রায় প্রয়োগ করা হয়, নির্দিষ্ট অগ্নি-প্রতিরোধী অঞ্চলে পাতলা-ফিল্ম অগ্নি-প্রতিরোধী আবরণ যুক্ত করা হয়; আবরণ স্বাভাবিকভাবে মান পূরণের জন্য নিরাময় হওয়ার পরেই উপাদানগুলি পরবর্তী পর্যায়ে এগিয়ে যায়।
স্থায়ী সনাক্তকরণ নম্বর উপাদানগুলিতে প্রয়োগ করা হয়। দৈর্ঘ্য, গর্তের ব্যাস এবং বাহ্যিক মাত্রা যাচাই করার জন্য একটি ব্যাপক পরিদর্শন করা হয় এবং পরিদর্শন ডকুমেন্টেশনের সম্পূর্ণ সেট সংকলিত হয়। উপাদানগুলি জলরোধী স্ট্রেচ ফিল্মে মোড়ানো এবং কাঠের প্যালেটগুলিতে সুরক্ষিত - আর্দ্রতা সুরক্ষা সহ দীর্ঘ-দূরত্বের সামুদ্রিক পরিবহনের জন্য উপযুক্ত।
- মোট মরীচি দৈর্ঘ্য বিচ্যুতি: ±3 মিমি
- অনুদৈর্ঘ্য পার্শ্বীয় ক্যাম্বার/বিক্ষেপণ: ≤L/1000 (যেখানে L হল প্রকৃত রশ্মির দৈর্ঘ্য)
- ফ্ল্যাঞ্জ সমতলতা/টুইস্ট: হট-রোল্ড স্ট্রাকচারাল স্টিলের জন্য GB/T 706 জাতীয় মান মেনে চলে
|
উপাদান গ্রেড |
ফলন শক্তি |
প্রসার্য শক্তি |
অ্যাপ্লিকেশন দৃশ্যকল্প |
|
Q235B |
≥235MPa |
375～500MPa |
সাধারণ সরঞ্জাম সমর্থন, ইস্পাত ওয়াকওয়ে, ছোট গৌণ মরীচি |
|
Q355B |
≥355MPa |
470～630MPa |
ভারী-শুল্ক সরঞ্জাম বন্ধনী, cantilever মরীচি |
- দ্বি-দিকনির্দেশক দৃঢ়তা: শক্তিশালী অক্ষ (এক্স-অক্ষ) বরাবর চমৎকার নমনীয় মডুলাস; দুর্বল অক্ষ (Y-অক্ষ) বরাবর জড়তার মুহূর্ত একই উচ্চতার এইচ-বিমের মাত্র 42%, যার ফলে পার্শ্বীয় উল্টে যাওয়া প্রতিরোধ ক্ষমতা দুর্বল হয়
- শিয়ার লোড-ভারিং বৈশিষ্ট্য: শিয়ার ফোর্স সম্পূর্ণভাবে ওয়েব দ্বারা বহন করা হয়; স্থানীয় ওয়েব ক্রাশিং বা ক্র্যাকিং রোধ করতে ঘনীভূত লোড পয়েন্টে (সমর্থন) দ্বি-পার্শ্বযুক্ত স্টিফেনার ইনস্টল করতে হবে
- বায়ু প্রতিরোধের সহগ: 1.45 এর নির্দিষ্ট মান; বায়ু প্রতিরোধ ক্ষমতা বৃত্তাকার ফাঁপা অংশের বিমের চেয়ে বেশি কিন্তু বন্ধ বক্স-সেকশন বিমের চেয়ে কম; নিম্ন-প্রোফাইল বহিরঙ্গন সমর্থন ন্যূনতম বায়ু দ্বারা প্রভাবিত হয়
- ফ্লোর স্ল্যাবের সামঞ্জস্যতা: ঢালু ফ্ল্যাঞ্জগুলি প্রোফাইলযুক্ত স্টিলের ডেকিংয়ের নীচের দিকে ফ্লাশ করতে পারে না; যৌগিক কংক্রিট ফ্লোর সিস্টেমে প্রাথমিক লোড-বেয়ারিং বিম হিসাবে ব্যবহারের জন্য অনুপযুক্ত
- প্রাথমিক বাট ঝালাই: গ্রেড II জোড় গ্রহণযোগ্যতা মান; 20% সমালোচনামূলক লোড-বেয়ারিং বাট জয়েন্টগুলিতে র্যান্ডম আল্ট্রাসোনিক টেস্টিং (UT)
- অক্জিলিয়ারী ফিললেট ওয়েল্ডস: পুরলিন ক্লিট, সংযোগ প্লেট এবং স্টিফেনারগুলির জন্য ওয়েল্ডগুলি শুধুমাত্র ভিজ্যুয়াল পরিদর্শনের মধ্য দিয়ে যায়; গ্রহণযোগ্যতা porosity বা অসম্পূর্ণ ফিউশন অনুপস্থিতি উপর ভিত্তি করে
- সংযোগ বোল্ট নির্বাচন: প্রচলিত সহজ-সমর্থিত জয়েন্টগুলির জন্য গ্রেড 4.8 স্ট্যান্ডার্ড বোল্ট; ভারী-লোড ক্যান্টিলিভার জয়েন্টগুলির জন্য গ্রেড 8.8 উচ্চ-শক্তির বোল্ট
- শেষ সংযোগ প্লেট বেধ: 10mm-25mm এর মান পরিসীমা; সমর্থন শিয়ার বল প্রয়োজনীয়তার উপর ভিত্তি করে নির্বাচিত নির্দিষ্ট বেধ
HAISHENG স্ট্রাকচারাল I বিম হট রোলড স্টিল I সেকশনের (আকার I10–I45) পুরো পরিসরের একটি বছরব্যাপী স্টক বজায় রাখে যেগুলি অন্য কোথাও থেকে স্টক সোর্সিং এর উপর নির্ভর করে এমন ছোট প্রসেসিং শপগুলির বিপরীতে, বিভাগটি ছোট, এক-দফা কেনাকাটা থেকে শুরু করে বড়-আয়তনের রপ্তানি অর্ডারগুলির সম্পূর্ণ লোড ধারণ করে সবকিছু পরিচালনা করতে সজ্জিত। স্ট্যান্ডার্ড স্পেসিফিকেশন কাঁচামাল উত্পাদন সময়সূচীর জন্য অপেক্ষা না করে উপলব্ধ, এবং রাশ অর্ডার গভীর প্রক্রিয়াকরণের মধ্য দিয়ে যেতে পারে এবং 24 ঘন্টার মধ্যে জাহাজে যেতে পারে।
আমরা আই-বিমের ঝোঁকযুক্ত ফ্ল্যাঞ্জের জন্য বিশেষায়িত কর্নার-কাটিং প্রক্রিয়া এবং প্রমিত ছাঁচ ব্যবহার করি, প্রতিটি অংশের জন্য ম্যানুয়াল লেআউটের প্রয়োজনীয়তা দূর করে এবং স্টিফেনার এবং সংযোগ প্লেটের জন্য ফিট-আপ সহনশীলতা 0.5 মিমি-এর মধ্যে রাখি। এটি সাধারণ প্রক্রিয়াকরণের দোকানগুলিতে পাওয়া সাধারণ সমস্যাগুলির সমাধান করে, যেমন সংযুক্তি পয়েন্টগুলিতে বড় ফাঁক এবং লোডের অধীনে পরবর্তী কাঠামোগত ভুল সংযোজন।
শিপিং কন্টেইনারের মাত্রার সাথে মানানসই করার জন্য বিমের দৈর্ঘ্য বিভক্ত করা হয়, পৃথক বিভাগের জন্য অ্যান্টি-রাস্ট প্যাকেজিং ব্যবহার করে এবং সমুদ্র পরিবহনের সময় অশান্তি দ্বারা সৃষ্ট বিকৃতি রোধ করার জন্য ফাঁক-ভর্তি প্রতিরক্ষামূলক ব্যবস্থা ব্যবহার করে। আমরা ইংরেজি কাস্টমস ক্লিয়ারেন্স নথি এবং উপাদান ট্রেসেবিলিটি রেকর্ডগুলির একটি সম্পূর্ণ সেটও সরবরাহ করি, কাস্টমস ডকুমেন্টেশনের জন্য একটি ওয়ান-স্টপ সমাধান অফার করে।
ক্ষয়-বিরোধী কৌশলগুলি গন্তব্য অঞ্চলের জলবায়ু অনুসারে তৈরি করা হয়েছে: নাতিশীতোষ্ণ অভ্যন্তরীণ অঞ্চলের জন্য একটি স্ট্যান্ডার্ড ডাবল-লেয়ার পেইন্ট সিস্টেম ব্যবহার করা হয়, যখন লবণ স্প্রের সংস্পর্শে থাকা উপকূলীয় অঞ্চলগুলির জন্য হট-ডিপ গ্যালভানাইজিং প্রয়োগ করা হয়। সমস্ত পেইন্ট ফিল্ম এবং দস্তা স্তরের বেধগুলি ইস্পাত কাঠামোর জন্য EU এবং দক্ষিণ-পূর্ব এশীয় গ্রহণযোগ্যতা মানগুলির সাথে সম্মতি নিশ্চিত করে জারি করা ইংরেজি প্রতিবেদনের সাথে তৃতীয় পক্ষের পরীক্ষার মধ্য দিয়ে যায়।
আমরা বিম স্প্যান এবং লোড-ম্যাচিং নির্বাচনের বিষয়ে বিনামূল্যে পরামর্শ প্রদান করি, পাশাপাশি অন-সাইট স্প্লিসিং এবং ক্যান্টিলিভার সংযোগের জন্য দূরবর্তী অঙ্কন-ভিত্তিক নির্দেশিকা প্রদান করি। উপাদানগুলিকে আজীবন সনাক্তকরণের জন্য অনন্য শনাক্তকরণ নম্বর বরাদ্দ করা হয়, এবং একই বৈশিষ্ট্যগুলির প্রতিস্থাপনের অংশগুলি পুনরুদ্ধারের জন্য উপলব্ধ।
প্রশ্ন 1: I-বিমগুলি কি কারখানার বিল্ডিংয়ের প্রধান মেঝে বিমের জন্য H-বিমগুলিকে প্রতিস্থাপন করতে পারে?
উত্তর: না। স্ট্যান্ডার্ড স্ট্রাকচারাল I বিম হট রোল্ড স্টিল I সেকশনে তাদের দুর্বল অক্ষ বরাবর পর্যাপ্ত পার্শ্বীয় দৃঢ়তা নেই; নির্মাণের সময়, পার্শ্বীয় বায়ু লোড এবং অস্থায়ী নির্মাণ লোড তাদের পার্শ্বীয়-টরশনাল বাকলিংয়ের জন্য অত্যন্ত সংবেদনশীল করে তোলে। এগুলি শুধুমাত্র 6 মিটারের নিচে স্প্যান সহ সেকেন্ডারি ফ্লোর বিমগুলির জন্য বা ছোট, অ-লোড-বহনকারী সহায়ক বিমের জন্য ব্যবহার করা উচিত।
প্রশ্ন 2: ঝোঁকযুক্ত ফ্ল্যাঞ্জগুলি কি বোল্টযুক্ত সংযোগগুলির স্থায়িত্বকে প্রভাবিত করে?
উত্তর: হ্যাঁ, এটি একটি সরাসরি প্রভাব আছে। ফ্ল্যাট ওয়াশার সরাসরি ব্যবহার করা যাবে না; ফ্ল্যাঞ্জ ঢালের সাথে মেলে টেপারড ওয়াশার প্রয়োজন। HAISHENG চালানের সাথে উপযুক্ত টেপারড ওয়াশার সরবরাহ করে, তাই ক্রেতাদের আলাদাভাবে কেনার দরকার নেই।
প্রশ্ন 3: বাইরে ব্যবহৃত আই-বিমের জন্য সর্বনিম্ন মরিচা-প্রতিরোধ জীবনকাল কত?
উত্তর: একটি আদর্শ 60-100μm পেইন্ট আবরণ অভ্যন্তরীণ বাইরে 3-5 বছর স্থায়ী হয়; হট-ডিপ গ্যালভানাইজিং 8-10 বছর অভ্যন্তরীণ এবং উপকূলীয় এলাকায় 5-7 বছর স্থায়ী হয়। এই সময়ের পরে স্থানীয় টপকোট টাচ-আপগুলি জড়িত রক্ষণাবেক্ষণের প্রয়োজন।
Q4: অন-সাইট আই-বিম স্প্লিসিংয়ের জন্য কি 100% ত্রুটি সনাক্তকরণ প্রয়োজন?
উত্তর: না। স্ট্যান্ডার্ড ওয়াকওয়ে এবং সাপোর্টের জন্য স্প্লাইস ওয়েল্ডের জন্য শুধুমাত্র ভিজ্যুয়াল পরিদর্শন প্রয়োজন; হেভি-ডিউটি ইকুইপমেন্ট প্রধান বিম এবং ক্যান্টিলিভার বিমের জন্য বাট ওয়েল্ডের 20% ওয়েল্ডে আল্ট্রাসনিক টেস্টিং (UT) প্রয়োজন; অন্যান্য অক্জিলিয়ারী ঢালাই অ-ধ্বংসাত্মক পরীক্ষার প্রয়োজন হয় না।
প্রশ্ন 5: আমি কীভাবে দ্রুত টাইপ A এবং টাইপ বি আই-বিমের মধ্যে নির্বাচন করতে পারি?
A: স্ট্যান্ডার্ড লোড এবং সাধারণ স্প্যানগুলির জন্য টাইপ A চয়ন করুন; এটা হালকা এবং আরো খরচ কার্যকর. সমর্থনে ঘনীভূত লোডের জন্য টাইপ বি চয়ন করুন, একক-পার্শ্বযুক্ত ক্যান্টিলিভার, বা ভাইব্রেটিং সরঞ্জামগুলির জন্য সমর্থন; মোটা ফ্ল্যাঞ্জগুলি স্থানীয় ফ্ল্যাঞ্জ পেষণ প্রতিরোধ করে।
