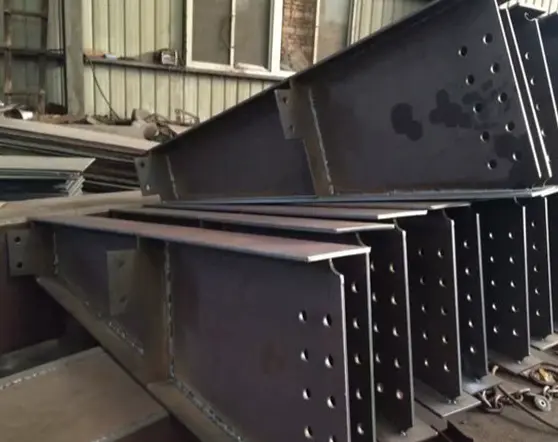

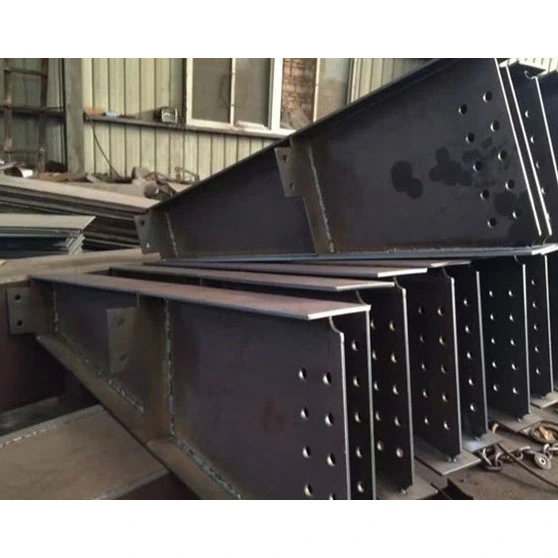

এই প্রাথমিক লোড বিয়ারিং স্টিল বিমগুলি ইস্পাত কাঠামোর মধ্যে উল্লম্ব লোড স্থানান্তর করার জন্য দায়ী কেন্দ্রীয় উপাদান। সেকেন্ডারি বিমগুলির (যেমন স্ট্যান্ডার্ড আই-বিম বা চ্যানেল স্টিল) থেকে ভিন্ন যা স্থানীয় বা বিতরণ করা লোডগুলি পরিচালনা করে, এই প্রাথমিক বিমগুলি মেঝে সজ্জা, সেকেন্ডারি বিম, সরঞ্জাম এবং ছাদ থেকে ঘনীভূত লোডগুলিকে সমর্থন করে, উল্লম্ব ইস্পাত কলামগুলিতে স্থিরভাবে স্থানান্তর করে। প্রোডাক্ট লাইনে তিনটি প্রধান বিভাগ রয়েছে—ঢালাই করা H-বিম, পরিবর্তনশীল-সেকশন H-বিম, এবং বক্স-সেকশন বিম—সবই নিমজ্জিত-আর্ক ওয়েল্ডিং ব্যবহার করে ইস্পাত প্লেট থেকে তৈরি এবং ব্যাপক নন-ডেস্ট্রাকটিভ টেস্টিং (NDT) পাশাপাশি বহু-পর্যায়ের অ্যান্টি-কারাসন এবং ফায়ার ট্রিটমেন্ট-এর অধীনে।
- ধ্রুবক-বিভাগ ঢালাই করা এইচ-বিম: বাজারে সর্বাধিক ব্যবহৃত প্রাথমিক লোড বিয়ারিং স্টিল বিম; জুড়ে অভিন্ন ক্রস-সেকশন মাত্রা; সংক্ষিপ্ত ফ্যাব্রিকেশন চক্র এবং মাঝারি খরচ; 6-24m এর স্ট্যান্ডার্ড ফ্লোর স্প্যান এবং সাধারণ কারখানার মেঝে লোডের প্রয়োজনীয়তার জন্য উপযুক্ত।
- পরিবর্তনশীল-সেকশন এইচ-বিম: মধ্য-স্প্যানে গভীর অংশ এবং সমর্থনে টেপারযুক্ত বিভাগ; ছাদের নমন মুহূর্ত বিতরণের সাথে সারিবদ্ধ করার জন্য ডিজাইন করা হয়েছে; বিশেষ করে পোর্টাল অনমনীয় ফ্রেম কারখানার ছাদের জন্য অদক্ষ ইস্পাত ব্যবহার কমাতে।
- ঢালাই বক্স beams: সুষম দ্বি-দিকনির্দেশক টর্সনাল অনমনীয়তা সহ বন্ধ চার-পার্শ্বযুক্ত বক্স ক্রস-সেকশন; অতিরিক্ত-বড় স্প্যান (24-36m), উদ্ভট ক্রেন লোড এবং উচ্চ-বৃদ্ধি মেগা-ফ্রেমের জন্য উপযুক্ত; এইচ-বিমের দুর্বল-অক্ষের অনমনীয়তা সীমাবদ্ধতাকে সম্বোধন করে।
- এইচ-বিমের স্পেসিফিকেশন: H × B × tw × tf (বিমের গভীরতা, ফ্ল্যাঞ্জের প্রস্থ, ওয়েব বেধ এবং ফ্ল্যাঞ্জের বেধ যথাক্রমে প্রতিনিধিত্ব করে); মরীচি গভীরতা পরিসীমা: 300-2000 মিমি।
- বক্স বিম স্পেসিফিকেশন: B × H × t (বিভাগের প্রস্থ, বিভাগের গভীরতা এবং বক্সের প্রাচীরের বেধ যথাক্রমে প্রতিনিধিত্ব করে); প্রাচীর বেধ পরিসীমা: 12-50 মিমি।
- ফ্যাক্টরি-সমাপ্ত সেগমেন্টের দৈর্ঘ্য: 9m এবং 12m এর স্ট্যান্ডার্ড দৈর্ঘ্য; এর চেয়ে বেশি দৈর্ঘ্য সেগমেন্টে তৈরি করা হয় এবং সাইটটিতে উচ্চতায় বিভক্ত/একত্রিত করা হয়।
- Q355B: মূলধারার শিল্প উপাদান; ফলন শক্তি সাধারণ কার্বন ইস্পাত ছাড়িয়ে গেছে; 90% ভারী-লোড কারখানা এবং উচ্চ-বৃদ্ধি মধ্যবর্তী মেঝেগুলির জন্য প্রয়োজনীয়তা পূরণ করে।
- Q235B: নিম্ন-উত্থানে সীমিত, হালকা-লোড ইনডোর মধ্যবর্তী মেঝে (6 মিটারের নিচে স্প্যান); কম লোড অপ্রয়োজনীয়তা; বহিরঙ্গন ব্যবহার বাঞ্ছনীয় নয়।
- Q355NL: -20 ডিগ্রি সেলসিয়াস বা কম তাপমাত্রা সহ হিমশীতল অঞ্চলগুলির জন্য; ঠান্ডা অবস্থায় ভঙ্গুর ফ্র্যাকচার প্রতিরোধ করার জন্য প্রত্যয়িত নিম্ন-তাপমাত্রার প্রভাবের বলিষ্ঠতা রয়েছে।
সমস্ত প্রধান বিম ইস্পাত প্লেট কাটা, সমাবেশ, এবং ঢালাই মাধ্যমে গড়া হয়; হট-রোল্ড প্রোফাইলগুলি পরিবর্তনের জন্য ব্যবহার করা হয় না। অতিরিক্ত-দীর্ঘ প্রধান গার্ডারটি পরিবহণের উচ্চতা সীমার উপর ভিত্তি করে অংশে কাটা হয়, বড় আকারের হাইওয়ে বা সামুদ্রিক পরিবহনের সাথে সম্পর্কিত সমস্যাগুলি এড়াতে ওয়েল্ড বেভেল এবং বাট-জয়েন্ট ভাতাগুলি পূর্বে কনফিগার করা হয়; সাইটে পৌঁছানোর পরে, উচ্চ-উচ্চতার প্রান্তিককরণ এবং স্প্লিসিং অবিলম্বে এগিয়ে যেতে পারে।
- বোল্টেড এন্ড প্লেট: প্লেটের বেধ 18 মিমি থেকে 50 মিমি পর্যন্ত (সর্বাধিক সমর্থন প্রতিক্রিয়া শক্তির উপর ভিত্তি করে গণনা করা হয়); গ্রেড 10.9 উচ্চ-শক্তির বোল্টের জন্য প্রাক-ড্রিল করা গর্তের বৈশিষ্ট্য রয়েছে। এটি প্রাথমিক মেঝে বিমগুলির জন্য সবচেয়ে সাধারণ সংযোগ পদ্ধতি, যা সাইটের গরম কাজের (ঢালাই) প্রয়োজনীয়তা দূর করে।
- ফুল-পেনিট্রেশন গ্রুভ ওয়েল্ডস: বিশেষভাবে হাই-রাইজ বক্স-সেকশন প্রাথমিক বিমের জন্য ডিজাইন করা হয়েছে; উচ্চ-উত্থান কাঠামোর জন্য সিসমিক কোডের প্রয়োজনীয়তা পূরণ করে বেস মেটালের সমান শক্তি সহ একটি বাট জয়েন্ট অর্জন করতে জাল এবং ফ্ল্যাঞ্জগুলির দ্বি-পার্শ্বযুক্ত বেভেলিং জড়িত।
- সাপোর্ট স্টিফেনার (অনুভূমিক এবং উল্লম্ব): প্রাথমিক বিমের জন্য বাধ্যতামূলক কাঠামোগত উপাদান; তারা সমর্থনে ওয়েবের শিয়ার বিকৃতি রোধ করে এবং জাতীয় কাঠামোগত মান মেনে, মরীচির প্রান্তে স্থানীয় পেষণ বা পতনের ঝুঁকি দূর করে।
- মিড-স্প্যান ট্রান্সভার্স স্টিফেনার: ওয়েবের শিয়ার বাকলিং বিকৃতি দমন করতে ঘনীভূত সরঞ্জাম লোডের পয়েন্টে বা পিক মিড-স্প্যান বাঁকানো মুহুর্তগুলিতে অবস্থান করা হয়।
- সেকেন্ডারি বিম কর্বেল/বন্ধনী: বিভিন্ন দিক থেকে সেকেন্ডারি বিমকে সমর্থন করার জন্য প্রাথমিক রশ্মির উভয় পাশে প্রতিসাম্যভাবে ঢালাই করা হয়, ক্রস-আকৃতির, তির্যক, এবং অন্যান্য সংযোগ কনফিগারেশনগুলিকে সামঞ্জস্য করে।
- ইউটিলিটি ওপেনিং এর জন্য রিইনফোর্সমেন্ট প্লেটঃ MEP (যান্ত্রিক, বৈদ্যুতিক, এবং নদীর গভীরতানির্ণয়) লাইনের জন্য ওয়েব খোলার চারপাশে বানাকার রিইনফোর্সমেন্ট প্লেট ইনস্টল করা হয়েছে যাতে ক্রস-বিভাগীয় লোড-ভারিং ক্ষমতা হ্রাস না হয়।
- শিয়ার স্টাডস: স্পেসিফিকেশনের মধ্যে রয়েছে Φ16 এবং Φ19; ইস্পাত এবং কংক্রিটের মধ্যে সহযোগিতামূলক লোড-ভারবহন সক্ষম করতে যৌগিক কংক্রিট ফ্লোর সিস্টেমে প্রাথমিক বিমের জন্য ব্যবহৃত হয়, যার ফলে সামগ্রিক লোড-ভারিং ক্ষমতা বৃদ্ধি পায়।
- প্রিফেব্রিকেটেড লিফটিং লাগস: 5 টনের বেশি ওজনের প্রাথমিক বিমের উভয় প্রান্তে প্রতিসাম্যভাবে পূর্বে ইনস্টল করা; উত্তোলন মেকানিক্স গণনার মাধ্যমে যাচাই করা হয়েছে এবং পুরো বীম ইউনিটের উল্লম্ব উত্তোলনের জন্য ডিজাইন করা হয়েছে।
- অস্থায়ী সংযোগ প্লেট: বিভক্ত প্রাথমিক বিমগুলির অস্থায়ী প্রান্তিককরণের জন্য ব্যবহৃত হয়; 2 মিমি থেকে কম জয়েন্ট মিসলাইনমেন্ট নিয়ন্ত্রণ করে; সমাপ্তির পরে নাকাল দ্বারা অপসারণ.
- মরিচা অপসারণ প্রক্রিয়া: প্রাথমিক লোড বিয়ারিং স্টিল বিমগুলি রোলিং স্কেল এবং আলগা ঢালাইয়ের মরিচা অপসারণ করতে মানসম্মত Sa2.5 গ্রেড শট-ব্লাস্টিংয়ের মধ্য দিয়ে যায়, সর্বোত্তম পেইন্ট ফিল্ম আনুগত্য নিশ্চিত করে।
- মাল্টি-লেয়ার লেপ সিস্টেম: ইপক্সি জিঙ্ক সমৃদ্ধ প্রাইমার + ইপোক্সি মাইকেশিয়াস আয়রন অক্সাইড মধ্যবর্তী কোট + পলিউরেথেন টপকোট; 100-160 μm এর মোট শুষ্ক ফিল্ম বেধ।
- অগ্নি সুরক্ষা চিকিত্সা: বিল্ডিংয়ের অগ্নি প্রতিরোধের রেটিংয়ের উপর ভিত্তি করে পাতলা-ফিল্ম বা পুরু-ফিল্ম অগ্নি-প্রতিরোধী আবরণের প্রয়োগ, 1, 2, বা 3 ঘন্টার সম্পূর্ণ অগ্নি প্রতিরোধের সময়কাল কভার করে।
- উপকূলীয় পরিবেশ বিকল্প: হট-ডিপ গ্যালভানাইজিং (সম্পূর্ণ উপাদান); দস্তা আবরণ বেধ ≥85 μm দীর্ঘমেয়াদী সামুদ্রিক লবণ স্প্রে ক্ষয় সহ্য করতে.
স্ট্যান্ডার্ড সরবরাহের মধ্যে রয়েছে গ্রেড 10.9 উচ্চ-শক্তির বোল্ট, বাদাম, ফ্ল্যাট ওয়াশার এবং টেপারড ওয়াশার; সমস্ত ভোগ্য সামগ্রী ইস্পাত কাঠামো সংযোগের জন্য জাতীয় মান মেনে চলে।
- ফ্লোর এইচ-সেকশন প্রাইমারি বিম: এইচ-সেকশন বডি + উভয় প্রান্তে পুরু শেষ প্লেট + বিয়ারিং স্টিফেনার + সেকেন্ডারি বিম বন্ধনী + টপ ফ্ল্যাঞ্জ শিয়ার স্টাড + সম্পূর্ণ অ্যান্টি-জারোশন এবং অগ্নি সুরক্ষা চিকিত্সা।
- পোর্টাল ফ্রেম ভেরিয়েবল-সেকশনের ছাদের প্রাইমারি বিম: ভ্যারিয়েবল-সেকশন এইচ-বিম + এন্ড প্লেট + বিয়ারিং স্টিফেনার + ফ্ল্যাঞ্জ পুরলিন ক্লিটস + অ্যান্টি-জারোশন ট্রিটমেন্ট।
- হেভি-ডিউটি বক্স-সেকশন প্রাইমারি বিম: বক্স-সেকশন বডি + প্রান্তে পূর্ণ-অনুপ্রবেশ খাঁজ ঝালাই + অভ্যন্তরীণ এবং বাহ্যিক শক্ত রিং + পার্শ্ব বন্ধনী + পুরু শেষ বন্ধ প্লেট।
মূল উপাদানের মানের শংসাপত্র, গ্রেড I ওয়েল্ডের জন্য 100% অতিস্বনক পরীক্ষার (UT) রিপোর্ট, মাত্রিক পরিদর্শন প্রতিবেদন এবং উপাদান আবরণ/আইডি তালিকা।
- উচ্চ লোড-ভারবহন ক্ষমতা; দীর্ঘ-স্প্যান অ্যাপ্লিকেশনগুলিতে দীর্ঘমেয়াদী চাপের অধীনে ঝুলানো বা প্লাস্টিকের বিকৃতি প্রতিরোধী।
- স্থিতিশীল সিসমিক এবং কম্প্রেসিভ কর্মক্ষমতা সহ উচ্চ সামগ্রিক ফ্রেমের অনমনীয়তা; মেজানাইন স্তরের জন্য যথেষ্ট নিরাপত্তা মার্জিন নিশ্চিত করে।
- নিয়ন্ত্রিত মাত্রিক নির্ভুলতার সাথে কারখানায় সম্পূর্ণরূপে প্রিফেব্রিকেটেড; শুধুমাত্র অন-সাইট বোল্টিং প্রয়োজন, যার ফলে একটি ছোট নির্মাণ চক্র হয়।
- কমপ্যাক্ট বিম ক্রস-সেকশন উল্লম্ব স্থান খরচ কম করে, অভ্যন্তরীণ ব্যবহারযোগ্য স্থান সংরক্ষণ করে।
- কমপ্লায়েন্ট ফায়ারপ্রুফিংয়ের সাথে মিলিত মাল্টি-লেয়ার অ্যান্টি-জারোশন ট্রিটমেন্ট ইনডোর এবং আউটডোর উভয় অ্যাপ্লিকেশনের জন্য 50 বছরের বেশি পরিষেবা জীবন নিশ্চিত করে।
- কাস্টমাইজযোগ্য স্প্যান, বিভাগের গভীরতা এবং বিম-কলাম সংযোগের ধরন; অনিয়মিত অভ্যন্তর বিন্যাস অভিযোজিত.
- প্রধান লোড-ভারবহন ইস্পাত beams: কাস্টমাইজযোগ্য প্লেট বেধ; 6-36m স্প্যান কভার করে; সামঞ্জস্যযোগ্য দ্বি-দিকনির্দেশক টর্সনাল প্রতিরোধের; সমগ্র মেঝে জুড়ে ঘনীভূত লোড সমর্থন করে।
- আই-বিম এবং চ্যানেল ইস্পাত: স্থির হট-ঘূর্ণিত বিভাগগুলি পরিবর্তন করা যাবে না; দুর্বল অক্ষ বরাবর অপর্যাপ্ত পার্শ্বীয় অনমনীয়তা; শুধুমাত্র বিচ্ছিন্ন পয়েন্ট লোড সমর্থন করে; সর্বোচ্চ স্প্যান 6 মি পর্যন্ত সীমাবদ্ধ।
- সি-সেকশন এবং বৃত্তাকার ফাঁপা বিভাগ: পাতলা দেয়ালযুক্ত, দুর্বল ঘনীভূত লোড ক্ষমতা সহ বন্ধ প্রোফাইল; শুধুমাত্র ব্রেসিং বা সেকেন্ডারি ফ্রেমিংয়ের জন্য উপযুক্ত; প্রাথমিক উল্লম্ব লোড-ভারবহন বিম হিসাবে ব্যবহারের জন্য নিষিদ্ধ।
- প্রধান লোড বহনকারী ইস্পাত বিম: উভয় পাশে একাধিক বন্ধনী (স্টিফেনার) এর ঘন ঢালাই সমর্থন করে; মাল্টি-এঙ্গেল সেকেন্ডারি বিম সংযোগগুলিকে মিটমাট করে; জটিল মরীচি-কলাম জয়েন্টগুলির জন্য উপযুক্ত।
- হট-ঘূর্ণিত বিভাগ: ফ্ল্যাঞ্জে ঢালু পৃষ্ঠের বৈশিষ্ট্য রয়েছে, যা ব্যাপক ঢালাই যোগাযোগকে কঠিন করে তোলে; গৌণ মরীচি সংযোগ পয়েন্টের ঘনত্ব সীমিত করে।
- প্রধান লোড-ভারবহন ইস্পাত beams: পরিবর্তনশীল-বিভাগের নকশা নমন মুহূর্ত হ্রাসের সাথে লাইনে প্লেটের বেধ হ্রাস করতে দেয়; সঠিকভাবে নষ্ট ইস্পাত কমিয়ে দেয় এবং সামগ্রিক খরচ কমায়।
- হট-রোল্ড স্ট্রাকচারাল স্টিল: একটি বড় লোড-ভারবহন নিরাপত্তা মার্জিন সহ স্থির ক্রস-বিভাগীয় মাত্রা; ছোট স্প্যানের জন্য দক্ষ কিন্তু দীর্ঘ স্প্যানের জন্য অত্যন্ত ব্যয়বহুল।
প্রাথমিক লোড বিয়ারিং স্টিল বিমগুলি সম্পূর্ণ মেঝে, ছাদ এবং সরঞ্জামের প্ল্যাটফর্মগুলির জন্য প্রধান লোড স্থানান্তর পরিচালনা করে; অন্যান্য কাঠামোগত ইস্পাত উপাদানগুলি সেকেন্ডারি বিম, সমর্থন, বা ঘেরের ফ্রেমিং হিসাবে কাজ করে—দুটি বিভাগ বিনিময়যোগ্য নয়।
মূল প্রস্তুতকারকের উপাদান মানের শংসাপত্র যাচাই করুন; ল্যামিনেশন বা warping জন্য পরিদর্শন; প্লেট লেভেলিং মেশিন ব্যবহার করে অ-সম্মত প্লেট সমতল করুন; একই সাথে ফ্ল্যাঞ্জ, ওয়েব, স্টিফেনার এবং সংযোগ প্লেটগুলির জন্য কাটিং তালিকা তৈরি করতে অঙ্কনগুলি বিশ্লেষণ করুন।
CNC শিখা বা প্লাজমা সরঞ্জাম ব্যবহার করে প্লেট কাটা; প্রাথমিক মরীচি স্প্লাইস অবস্থানে অভিন্ন বেভেলিং প্রয়োগ করুন; ভেরিয়েবল-সেকশনের বীমের জালের জন্য প্রোফাইল কাটিং সঞ্চালন করুন, যা জোড় সংকোচনের জন্য 2-3 মিমি মার্জিনের অনুমতি দেয়।
- এইচ-আকৃতির প্রাইমারি বিম: অ্যাসেম্বলি জিগগুলিতে উপরের এবং নীচের ফ্ল্যাঞ্জগুলি সুরক্ষিত করুন; উল্লম্বভাবে ওয়েব ইনস্টল করুন; ওয়েব সেন্টারিং এবং ফ্ল্যাঞ্জ লম্বতার অবস্থান এবং সারিবদ্ধ করার জন্য ট্যাক ওয়েল্ডিং ব্যবহার করুন।
- বক্স-আকৃতির প্রাথমিক বিম: একটি সমাবেশ জিগের মধ্যে চারটি প্লেট আবদ্ধ করুন; অভ্যন্তরীণ ডায়াফ্রাম প্রাক-ইনস্টল এবং ট্যাক-ওয়েল্ড; জয়েন্টগুলোতে কন্ট্রোল প্লেট মিসালাইনমেন্ট (অফসেট)।
- এইচ-আকৃতির প্রাথমিক বিমগুলি: একমুখী SAW সঞ্চালন করুন, তারপরে বীমটি ফ্লিপ করুন এবং মূল পরিষ্কার করতে এয়ার-আর্ক গজিং ব্যবহার করুন; অভ্যন্তরীণ জোড় ত্রুটিগুলি দূর করতে বিপরীত দিকে সম্পূর্ণ-অনুপ্রবেশ SAW সম্পূর্ণ করুন।
- বক্স-আকৃতির প্রাথমিক বিম: প্রথমে অভ্যন্তরীণ ডায়াফ্রাম ফিলেট জয়েন্টগুলিকে ঝালাই করুন, তারপরে একই সাথে বাক্স বিভাগের চারটি প্রধান অনুদৈর্ঘ্য সীমগুলিকে ঝালাই করুন৷
- গুণমানের প্রয়োজনীয়তা: সমস্ত প্রধান বিম সীম অবশ্যই গ্রেড I ওয়েল্ড মান পূরণ করতে হবে; 100% আল্ট্রাসোনিক টেস্টিং (UT) সমাপ্তির পরে প্রয়োজন।
ফ্ল্যাঞ্জ বক্রতা এবং বিম সুইপ (পার্শ্বিক নমন) সংশোধন করতে একটি হাইড্রোলিক স্ট্রেটেনিং মেশিন ব্যবহার করুন; অবশিষ্ট ঢালাই চাপ উপশম; নিশ্চিত করুন মরীচি সোজাতা সহনশীলতার প্রয়োজনীয়তা পূরণ করে।
স্টিফেনার, কর্বেল এবং পুরলিন ক্লিটের জন্য অঙ্কন অনুসারে অবস্থানগুলিকে সুনির্দিষ্টভাবে চিহ্নিত করুন। CO2 গ্যাস-শিল্ডেড ওয়েল্ডিং ব্যবহার করে ছোট উপাদানগুলিকে বীমে ঢালাই করা হয়; অবশেষে, শেষ সংযোগ প্লেট একত্রিত এবং সম্পূর্ণরূপে ঝালাই করা হয়.
সিএনসি ড্রিলিং মেশিনগুলি সমস্ত প্রান্তের প্লেট এবং বন্ধনী সংযোগ প্লেটের জন্য ব্যবহার করা হয় যাতে বোল্ট হোলের সমঅক্ষীয়তা নিশ্চিত করা যায় এবং অন-সাইট রিমিং বা পুনরায় কাজ করার প্রয়োজনীয়তা দূর করা হয়।
যৌগিক কংক্রিট ফ্লোর স্ল্যাব সমর্থনকারী প্রধান বিমগুলির জন্য, বিশেষায়িত স্টাড ওয়েল্ডিং মেশিনগুলি 1° এর মধ্যে নিয়ন্ত্রিত স্টাডের উল্লম্বতা বিচ্যুতি সহ Φ16 এবং Φ19 শিয়ার স্টাডগুলিকে ঢালাই করতে ব্যবহৃত হয়।
ঢালাই জপমালা এবং স্প্যাটার burrs সমগ্র মরীচি বন্ধ স্থল হয়; ওয়েব খোলার শক্তিবৃদ্ধি অঞ্চল এবং স্থানীয় পৃষ্ঠের ত্রুটিগুলি মেরামত করা হয়।
সামগ্রিক শট ব্লাস্টিং থেকে Sa2.5 গ্রেড; শুষ্ক ফিল্ম পুরুত্ব যাচাই সহ প্রাইমার, মধ্যবর্তী কোট এবং টপকোটের অনুক্রমিক প্রয়োগ; নির্দিষ্ট অঞ্চলের জন্য প্রয়োজনীয় ফায়ার রেটিং এর উপর ভিত্তি করে আগুন-প্রতিরোধী আবরণ প্রয়োগ।
কম্পোনেন্ট আইডি নম্বর এবং অক্ষ/উচ্চতা চিহ্ন প্রয়োগ করা হয়; মাত্রিক নির্ভুলতা, ত্রুটি সনাক্তকরণ রিপোর্ট, এবং উপাদান ডকুমেন্টেশন যাচাই করা হয়; পরিদর্শন পাস করার পরে, উপাদানগুলি চালানের জন্য জলরোধী-প্যাকেজ করা হয়।
- রশ্মির সোজাতা: ≤L/1000
- ফ্ল্যাঞ্জের উল্লম্বতা: ≤B/100
- ক্রস-বিভাগীয় মাত্রিক বিচ্যুতি: ±2 থেকে 3 মিমি
- স্ট্যান্ডার্ড সমাপ্ত সেগমেন্ট দৈর্ঘ্য: 9m, 12m; অতিরিক্ত-দীর্ঘ উপাদান অংশে prefabricated হয়.
|
উপাদান গ্রেড |
ফলন শক্তি ReL |
প্রসার্য শক্তি Rm |
অ্যাপ্লিকেশন দৃশ্যকল্প |
|
Q355B |
≥355MPa |
470～630MPa |
কারখানা এবং উচ্চ-বৃদ্ধি ভারী লোড প্ল্যাটফর্মের জন্য প্রধান মরীচি |
|
Q235B |
≥235MPa |
375～500MPa |
নিম্ন-উত্থান আলো লোড প্রধান মরীচি |
|
Q355NL |
≥355MPa |
470～630MPa |
প্রধান মরীচি গুরুতর ঠান্ডা এলাকায় ব্যবহৃত |
- এইচ-বিম: শক্তিশালী অক্ষ সম্পর্কে চমৎকার নমনীয় কর্মক্ষমতা; দুর্বল অক্ষ সম্পর্কে নিম্ন পার্শ্বীয় কঠোরতা (পাশ্বর্ীয় সংযমের জন্য মেঝে স্ল্যাব এবং সেকেন্ডারি বিমের উপর নির্ভর করে); স্টীল-কংক্রিট কম্পোজিট রেট্রোফিটিং এর পরে লোড-ভারিং ক্ষমতা 35%–55% বৃদ্ধি পায়।
- বক্স রশ্মি: সুষম দ্বিমুখী নমনীয় এবং টর্সনাল কর্মক্ষমতা; উদ্ভট লোডিং এবং সেতু কপিকল প্রধান মরীচি অ্যাপ্লিকেশনের জন্য উপযুক্ত.
- বায়ু প্রতিরোধের সহগ: এইচ-বিম 1.35, বক্স বিম 1.55।
- ভারবহন চাপের কারণে স্থানীয় ওয়েব বাকলিং রোধ করতে ঘনীভূত লোড পয়েন্টে ট্রান্সভার্স স্টিফেনার অবশ্যই যোগ করতে হবে।
- প্রধান গার্ডার বাট জয়েন্ট এবং ক্রিটিকাল বিয়ারিং ওয়েল্ডস: গ্রেড I ওয়েল্ডস, 100% আল্ট্রাসনিক টেস্টিং (UT)
- স্টিফেনার এবং ব্র্যাকেট ফিলেট ওয়েল্ডস: গ্রেড II ওয়েল্ডস, 20% র্যান্ডম আল্ট্রাসোনিক টেস্টিং (UT)
- মরিচা অপসারণ গ্রেড: Sa2.5
- পেইন্ট শুষ্ক ফিল্ম বেধ: 100-160 μm
- আগুন প্রতিরোধের সময়কাল: 1 ঘন্টা, 2 ঘন্টা, 3 ঘন্টা
- হট-ডিপ গ্যালভানাইজিং দস্তা বেধ: ≥85 μm
- বিম-টু-কলাম সংযোগ বোল্ট: গ্রেড 10.9 উচ্চ-শক্তির বোল্ট
- শেষ প্লেটের বেধ: 18-50 মিমি
- শিয়ার স্টুড স্পেসিফিকেশন: Φ16, Φ19; উপাদান: ML15
- সম্পূর্ণভাবে ইন-হাউস প্রক্রিয়াকরণ: স্টিল প্লেট কাটা, নিমজ্জিত আর্ক ওয়েল্ডিং এবং ত্রুটি সনাক্তকরণের জন্য মালিকানাধীন উৎপাদন লাইন; কোন আউটসোর্সিং, নিয়ন্ত্রণযোগ্য মাত্রা এবং ঢালাই গুণমান নিশ্চিত করা।
- কমপ্লায়েন্ট ক্রস-বর্ডার ডেলিভারি: বিদেশী প্রকৌশল তত্ত্বাবধান এবং শুল্ক নিরীক্ষার প্রয়োজনীয়তা পূরণের জন্য সম্পূর্ণ ইংরেজি পরিদর্শন প্রতিবেদন এবং কাস্টমস ক্লিয়ারেন্স ডকুমেন্টেশনের একযোগে বিতরণ।
- ওভারসাইজ ট্রান্সপোর্ট সলিউশন: আন্তঃসীমান্ত পরিবহণ সীমাবদ্ধতা অতিক্রম করে বিভাগীয় প্রিফেব্রিকেশন এবং অতিরিক্ত-দীর্ঘ প্রধান গার্ডারগুলির অন-সাইটে স্প্লিসিংয়ের জন্য সম্পূর্ণ নির্মাণ অঙ্কনের বিধান।
- বিনামূল্যে প্রযুক্তিগত যাচাইকরণ: কাঠামোগত নকশা ঝুঁকি কমাতে প্রধান গার্ডার স্প্যান, লোড এবং সংযোগ নির্বাচনের প্রাক-বিক্রয় যাচাইকরণ।
প্রশ্ন 1: আমি কীভাবে এইচ-সেকশন এবং বক্স-সেকশনের প্রধান গার্ডারের মধ্যে নির্বাচন করব?
উত্তর: একমুখী উল্লম্ব লোড সহ 24 মিটারের নিচে স্প্যানের জন্য এইচ-সেকশন গার্ডার ব্যবহার করুন; 24 মিটারের বেশি স্প্যানের জন্য বক্স-সেকশন গার্ডার ব্যবহার করুন, দ্বিমুখী উদ্ভট লোড, বা ক্রেন লোডের বিপরীতে।
প্রশ্ন 2: প্রধান গার্ডার ওয়েবে খোলার কাটা কি কাঠামোগত নিরাপত্তাকে প্রভাবিত করে?
A: পিক বেন্ডিং মোমেন্ট পয়েন্ট ব্যতীত অন্য স্থানে তৈরি করা খোলাগুলি-যখন কণাকার শক্ত প্লেটগুলির সাথে শক্তিশালী করা হয়-লোড-ভারবহন ক্ষমতার সাথে আপস করে না; যাইহোক, মাঝামাঝি সময়ে হাই-বেন্ডিং-মোমেন্ট জোনে নির্বিচারে খোলা নিষিদ্ধ।
প্রশ্ন 3: প্রাথমিক লোড বহনকারী ইস্পাত বিমের জন্য আগুন-প্রতিরোধী আবরণ কি পরবর্তী পর্যায়ে সাইটে প্রয়োগ করা যেতে পারে?
উত্তর: কারখানার প্রি-কোটিং বা অন-সাইট আবরণের মাধ্যমে আবেদন করা যেতে পারে; ফ্যাক্টরি আবরণ অভিন্ন ফিল্ম বেধ নিশ্চিত করে এবং সাধারণত বিদেশী প্রকল্পের সময়সূচী প্রয়োজনীয়তার সাথে আরও ভালভাবে সারিবদ্ধ করে।
