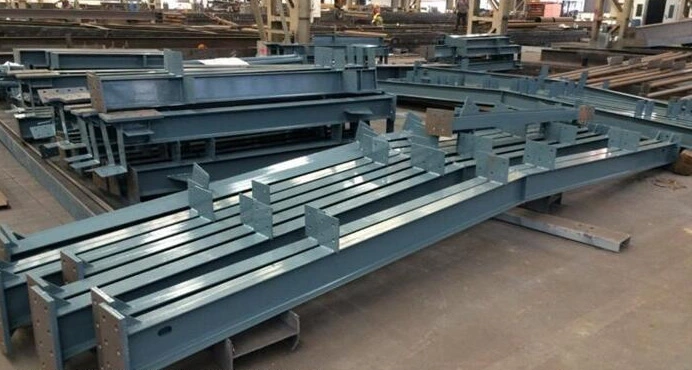

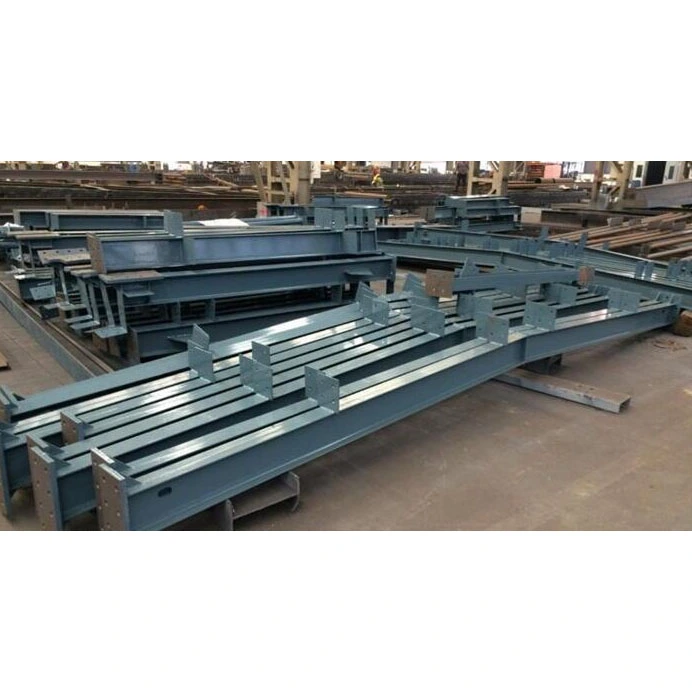

হেভি ডিউটি এইচ সেকশন স্টিল বিম হল ইস্পাত নির্মাণে সর্বাধিক ব্যবহৃত অনুভূমিক লোড বহনকারী উপাদান। আই-বিম, বক্স বিম, বা বৃত্তাকার ফাঁপা বিভাগগুলির বিপরীতে-যার অন্তর্নিহিত কাঠামোগত সীমাবদ্ধতা রয়েছে-এইচ-বিমগুলি একটি স্বতন্ত্র ফ্ল্যাঞ্জ-এবং-ওয়েব ক্রস-বিভাগীয় নকশার মাধ্যমে লোড বিতরণকে অপ্টিমাইজ করে।
HAISHENG একটি দ্বৈত-উৎপাদন মডেল ব্যবহার করে যা হট-রোল্ড ভর উৎপাদনের সাথে ঢালাই করা প্লেট তৈরির সমন্বয় করে, যা স্ট্যান্ডার্ড স্টক আইটেম থেকে কাস্টম হেভি-ডিউটি এবং পরিবর্তনশীল-সেকশন বিম পর্যন্ত সবকিছুর জন্য সরবরাহ করে। আমাদের পণ্যগুলি সম্পূর্ণরূপে প্রিফেব্রিকেটেড-এন্ড-প্লেট ওয়েল্ডিং, স্টিফেনার অ্যাসেম্বলি, Sa2.5-গ্রেড শট ব্লাস্টিং, এবং মাল্টি-লেয়ার আবরণ-সহ-অন-সাইট ফিনিশিংয়ের প্রয়োজনীয়তা দূর করে। তারা অবিলম্বে উত্তোলন এবং সংযোগের জন্য প্রস্তুত, কার্যকরভাবে বিদেশী প্রকল্পগুলির জন্য তিনটি প্রধান ক্রয় চ্যালেঞ্জ মোকাবেলা করে: সাইটে ওয়েল্ডারের ঘাটতি, কঠোর নির্মাণের সময়সূচী এবং ভবিষ্যতের কাঠামোগত পরিবর্তনের সাথে অসুবিধা। তারা মেঝে প্রধান beams এবং ছাদ অনমনীয় ফ্রেম beams জন্য সর্বোত্তম পছন্দ.
- হট-রোল্ড এইচ-বিমস: স্ট্যান্ডার্ড প্রোফাইলগুলি স্টিল মিলের একটি একক হট-রোলিং প্রক্রিয়ার মাধ্যমে গঠিত হয়, যেখানে নির্দিষ্ট মাত্রা এবং আঁট সহনশীলতা রয়েছে। সুবিধার মধ্যে রয়েছে দ্রুত ডেলিভারি, কম ইউনিট খরচ, এবং অবশিষ্ট ঢালাই চাপের অনুপস্থিতি। যাইহোক, তারা শুধুমাত্র দৈর্ঘ্য-ভিত্তিক কাটার অনুমতি দেয় (ক্রস-বিভাগীয় মাত্রা পরিবর্তন করা যায় না) এবং স্প্যান ≤18m এবং প্রচলিত লোড সহ স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল প্ল্যান্ট সেকেন্ডারি বিমের জন্য সবচেয়ে উপযুক্ত।
- ওয়েল্ডেড এইচ-বিমস: স্বয়ংক্রিয় নিমজ্জিত-আর্ক ওয়েল্ডিং ব্যবহার করে পৃথক ওয়েব এবং ফ্ল্যাঞ্জ প্লেট একত্রিত করে তৈরি করা হয়েছে; সমস্ত পরামিতি—যেমন বিভাগের উচ্চতা, ফ্ল্যাঞ্জের প্রস্থ, এবং প্লেটের বেধ—সম্পূর্ণরূপে কাস্টমাইজযোগ্য। পরিবর্তনশীল-সেকশন বিম (টেপারড বিম) তৈরি করতে সক্ষম, তারা স্প্যান > 18m, ভারী ক্রেন লোড এবং জটিল পোর্টাল ফ্রেমের ছাদের কাঠামো জড়িত অ-মানক প্রকল্পগুলির জন্য মূলধারার পছন্দ।
- লেবেলিং সূত্র: H×B×tw×tf (অস্পষ্টতা ছাড়াই শিল্পে সর্বজনীনভাবে বোঝা যায়; গ্লোবাল অঙ্কন পর্যালোচনা মানগুলির সাথে সামঞ্জস্যপূর্ণ)
- প্যারামিটার সংজ্ঞা: H = মোট মরীচি উচ্চতা; বি = ফ্ল্যাঞ্জ বাইরের প্রস্থ; tw = ওয়েব বেধ; tf = ফ্ল্যাঞ্জের বেধ
- উদাহরণ: H600×200×10×16 একটি বিমের উচ্চতা 600mm, ফ্ল্যাঞ্জের প্রস্থ 200mm, ওয়েব বেধ 10mm, এবং 16mm এর ফ্ল্যাঞ্জ পুরুত্ব নির্দেশ করে৷
- স্ট্যান্ডার্ড অ্যাম্বিয়েন্ট কন্ডিশন: Q235B, Q355B (গ্লোবাল ইনডোর এবং নাতিশীতোষ্ণ বহিরঙ্গন প্রকল্পগুলির 90% কভার করে)
- নিম্ন-তাপমাত্রা/আল্পাইন শর্ত: Q355NL বাধ্যতামূলক (ভঙ্গুর ফ্র্যাকচার প্রতিরোধ করতে -20°C-তে প্রভাবের শক্ততার জন্য প্রত্যয়িত; উত্তর ইউরোপ, রাশিয়া এবং অভ্যন্তরীণ মঙ্গোলিয়ায় প্রকল্পগুলির জন্য প্রয়োজনীয়)
- ধ্রুব ক্রস-সেকশন স্ট্রেইট বিমস: হেভি ডিউটি এইচ সেকশন স্টিল বিমস জুড়ে অভিন্ন মাত্রা সহ; মাল্টি-স্টোর ফ্রেম এবং সরঞ্জাম প্ল্যাটফর্মে প্রাথমিক এবং মাধ্যমিক বিমের জন্য ব্যবহৃত হয়।
- পরিবর্তনশীল ক্রস-সেকশন টেপারড বিম: মধ্য-স্প্যান এবং টেপারড প্রান্তে বৃহত্তর উচ্চতা; সমর্থন নমন মুহূর্ত কমাতে এবং ইস্পাত সংরক্ষণ করতে পোর্টাল অনমনীয় ফ্রেম কারখানার ছাদের জন্য বিশেষভাবে ডিজাইন করা হয়েছে।
- অতিরিক্ত লম্বা বিভক্ত বিম: 12 মিটারের বেশি দৈর্ঘ্যের জন্য সেগমেন্টে তৈরি করা হয়েছে; গ্রেড I ওয়েল্ডের সাথে অন-সাইট স্প্লিসিংয়ের জন্য পূর্ব-প্রস্তুত বাট-ওয়েল্ড বেভেল অন্তর্ভুক্ত।
- বোল্টেড শেষ প্লেট: বেধ 16-40 মিমি; সমর্থন প্রতিক্রিয়া শক্তির উপর ভিত্তি করে নির্বাচিত; উচ্চ-শক্তির বোল্টের জন্য প্রাক-ড্রিল করা; 90% অনমনীয় বিম-টু-কলাম সংযোগের জন্য পছন্দের পছন্দ (সাইটে কোনও গরম কাজের প্রয়োজন নেই)।
- ওয়েল্ডেড বেভেল এন্ডস: ফ্ল্যাঞ্জ এবং ওয়েবের উভয় পাশে ভি-আকৃতির বেভেল; হাই-রাইজ মেগা-ফ্রেমের জন্য ব্যবহার করা হয় যার জন্য সাইটে সম্পূর্ণ-অনুপ্রবেশ ঢালাই প্রয়োজন।
- ট্রান্সভার্স স্টিফেনার সমর্থন করুন: বিম সাপোর্টে পিক শিয়ার জোনে স্ট্যান্ডার্ড বৈশিষ্ট্য; ভারবহন লোড অধীনে স্থানীয় ওয়েব buckling/পতন প্রতিরোধ করে; জাতীয় কাঠামোগত মান অনুযায়ী বাধ্যতামূলক।
- মিড-স্প্যান ট্রান্সভার্স স্টিফেনার: ওয়েব শিয়ার বকলিং দমন করতে ঘনীভূত সরঞ্জাম লোড এবং উল্লম্ব ক্রেন লোডের পয়েন্টে অবস্থান করা হয়।
সেকেন্ডারি বিম কর্বেল কানেকশন প্লেট: সেকেন্ডারি বিমের সাথে পিন করা সংযোগের জন্য মূল বিম ওয়েবে প্রিফেব্রিকেটেড এবং ঢালাই করা হয়, যা সাইটের ড্রিলিং বা কাটার প্রয়োজনীয়তা দূর করে।
ইউটিলিটি ওপেনিং রিইনফোর্সমেন্ট প্লেট: কাটআউটের কারণে স্ট্রাকচারাল ক্ষমতা হ্রাস রোধ করতে ওয়েব খোলার (প্লাম্বিং, বৈদ্যুতিক, অগ্নি সুরক্ষা) জন্য বাঁকীয় শক্তিবৃদ্ধি।
প্রিফেব্রিকেটেড লিফটিং লাগস: 3 টনের বেশি ওজনের লং-স্প্যান বিমের জন্য কারখানায় প্রি-ইনস্টল করা হয়েছে; উত্তোলন কাঠামোগত গণনা পূরণের জন্য ডিজাইন করা হয়েছে; লিফটিং লগের অন-সাইট অ্যাড-হক ঢালাই নিষিদ্ধ।
অস্থায়ী পজিশনিং ক্লিটস: মাল্টি-সেগমেন্ট বিমগুলির অন-সাইট সমাবেশের সময় প্রান্তিককরণের জন্য ব্যবহৃত হয়; পৃষ্ঠ মসৃণতা নিশ্চিত করার জন্য সমাপ্তির পরে স্থল বন্ধ.
সাধারণ অভ্যন্তরীণ ব্যবহার: Sa2.5 শট-ব্লাস্টিং + ইপোক্সি জিঙ্ক সমৃদ্ধ প্রাইমার + মাইকেশিয়াস আয়রন অক্সাইড মধ্যবর্তী কোট + পলিউরেথেন টপকোট; শুষ্ক ফিল্ম বেধ: 80-120 μm।
ফায়ার-রেটেড জোন: 1-ঘণ্টা, 2-ঘণ্টা, বা 3-ঘন্টা অগ্নি নিরাপত্তা পরিদর্শনের প্রয়োজনীয়তা পূরণের জন্য পাতলা-ফিল্ম বা পুরু-ফিল্ম ইন্টুমেসেন্ট অগ্নি-প্রতিরোধী আবরণের অতিরিক্ত প্রয়োগ।
উপকূলীয়/রাসায়নিক ক্ষয়কারী অঞ্চল: হট-ডিপ গ্যালভানাইজিং পেইন্ট সিস্টেমকে প্রতিস্থাপন করে; দস্তা আবরণ বেধ ≥85 μm; লবণ স্প্রে জারা প্রতিরোধের>18 বছর।
ভোগ্য সামগ্রী: গ্রেড 8.8 এবং 10.9 উচ্চ-শক্তির বোল্ট, ফ্ল্যাট ওয়াশার এবং বেভেলড ওয়াশার; মাধ্যমিক সংগ্রহের প্রয়োজনীয়তা দূর করে, শেষ-প্লেটের ছিদ্রের সাথে মেলে।
পরিদর্শন ডকুমেন্টেশন: মূল উপাদানের গুণমান শংসাপত্র, গ্রেড 1 ওয়েল্ডের জন্য 100% অতিস্বনক পরীক্ষার (UT) রিপোর্ট, 3D ডাইমেনশনাল যাচাইকরণ রেকর্ড, এবং উপাদান অনন্য আইডি লগ; সমস্ত ডকুমেন্টেশন বিদেশী কাস্টমস ক্লিয়ারেন্স এবং মালিকের অভ্যন্তরীণ নিরীক্ষার জন্য উপযুক্ত।
ফ্ল্যাঞ্জগুলি উপরের এবং নীচের প্রান্তে ঘনীভূত হয় যেখানে নমন চাপ সবচেয়ে বেশি হয়; শক্তিশালী অক্ষ সম্পর্কে বিভাগ মডুলাস একই ওজনের একটি আই-বিমের চেয়ে অনেক বেশি। লোড যাচাইকরণ নিশ্চিত করে যে স্ট্যান্ডার্ড 15m-স্প্যান ছাদের বিমের দীর্ঘমেয়াদী উল্লম্ব বিচ্যুতি L/400 সীমার নিচে রয়ে গেছে, যা নির্মাণ-পরবর্তী সাধারণ সমস্যা যেমন ছাদের পুরলিন বিকৃতি, জলরোধী ঝিল্লি ছিঁড়ে যাওয়া এবং ছাদের ফুটো প্রতিরোধ করে।
সমতুল্য লোড-ভারিং ক্ষমতার বক্স বিমের তুলনায়, স্ব-ওজন 22%–30% হ্রাস পায়, যার ফলে ইস্পাত কলাম এবং ভিত্তিগুলিতে প্রেরিত উল্লম্ব লোড কম হয়। ইস্পাত, কংক্রিট এবং মাটির কাজ খননের জন্য সরাসরি খরচ কমিয়ে বিচ্ছিন্ন পাদদেশের মাত্রা বড় করার দরকার নেই; এটি বার্ধক্য শিল্প সুবিধাগুলির শক্তিবৃদ্ধি এবং সংস্কারের জন্য সিস্টেমটিকে অত্যন্ত উপযুক্ত করে তোলে।
বোল্ট করা এইচ-বিমের 95% ফ্যাব্রিকেশন কারখানায় সম্পন্ন হয়েছে; সাইটের কাজটি উত্তোলন এবং বোল্টিংয়ের মধ্যে সীমাবদ্ধ, যা প্রতিদিন 8-12টি বিম-কলাম উপসাগর স্থাপনের অনুমতি দেয়। যেহেতু প্রত্যয়িত উচ্চ-চাপ ওয়েল্ডার প্রয়োজন হয় না, সিস্টেমটি কার্যকরভাবে ওয়েল্ডারের অভাব এবং উচ্চ শ্রম খরচের সমস্যাগুলিকে দক্ষিণ-পূর্ব এশিয়া এবং আফ্রিকার বিদেশী সাইটগুলিতে প্রায়শই সম্মুখীন হয়।
অবশিষ্ট ঢালাই চাপগুলি হাইড্রোলিক সোজা করার মাধ্যমে সম্পূর্ণরূপে নির্মূল করা হয়, যা কাঠামোটিকে শক্তিশালী বাতাস থেকে ওভারহেড ক্রেন এবং চক্রীয় পার্শ্বীয় লোডগুলির পারস্পরিক গতিবিধি সহ্য করতে সক্ষম করে। সিসমিক ইনটেনসিটি 8 জোনে কোন অতিরিক্ত পাশ্বর্ীয় ব্রেসিং এর প্রয়োজন নেই এবং কাঠামোগত ক্লান্তি জীবন 50 বছরের ডিজাইন সার্ভিস লাইফের প্রয়োজনীয়তা পূরণ করে।
ওপেন-ওয়েব ডিজাইনটি আবদ্ধ গহ্বরগুলি এড়িয়ে যায়, যা অভ্যন্তরীণ ক্ষয়-বিরোধী আবরণের সাথে আপোষ না করেই সরঞ্জাম সমর্থন, নতুন পাইপিং বা কাঠামোগত খোলার ইনস্টলেশনের অনুমতি দেয়। এটি বক্স বিম (যার অভ্যন্তরীণ অ্যাক্সেস নেই) এবং বৃত্তাকার ফাঁপা অংশগুলির (যেখানে খোলার ক্ষয় বিরোধী অখণ্ডতার সাথে আপস করে) উল্লেখযোগ্য সুবিধা প্রদান করে, যার ফলে ভবিষ্যতের পরিবর্তন এবং সম্প্রসারণের জন্য খরচ 60% এর বেশি হ্রাস পায়।
স্ট্যান্ডার্ড হট-রোল্ড বিমগুলি 3 দিনের মধ্যে চালানের জন্য উপলব্ধ, যখন কাস্টম ওয়েল্ডেড ভেরিয়েবল-সেকশন বিমগুলি 12-18 কার্যদিবসের মধ্যে সরবরাহ করা হয়। প্রোজেক্টের জরুরিতার উপর ভিত্তি করে উৎপাদন পদ্ধতি নমনীয়ভাবে পরিবর্তন করা যেতে পারে, যা সময়সূচী বিলম্বের সাথে যুক্ত জরিমানা এড়াতে সহায়তা করে।
- বনাম আই-বিমস: আই-বিমগুলির মধ্যে রয়েছে বাঁকানো অভ্যন্তরীণ ফ্ল্যাঞ্জ পৃষ্ঠের বৈশিষ্ট্য, যার ফলে প্রান্তে উপাদান নষ্ট হয়ে যায় এবং দুর্বল অক্ষ বরাবর পার্শ্বীয় অস্থিরতার উচ্চ সংবেদনশীলতা; বিপরীতে, এইচ-বিমগুলির সমান্তরাল অভ্যন্তরীণ এবং বাইরের ফ্ল্যাঞ্জ পৃষ্ঠ রয়েছে, যা উপাদানের ব্যবহার 17% উন্নত করে এবং পুরলিনগুলি সরাসরি ফ্ল্যাঞ্জগুলিতে স্থাপন করার অনুমতি দেয়।
- বনাম বক্স বিমস: বক্স বিমগুলি সুষম দ্বি-দিকনির্দেশক দৃঢ়তা প্রদান করে কিন্তু মরিচা অপসারণের জন্য অত্যধিক স্ব-ওজন এবং দুর্গম অভ্যন্তরীণ গহ্বরে ভোগে; এইচ-বিমগুলিতে স্বতন্ত্র শক্তিশালী এবং দুর্বল অক্ষ রয়েছে, যা একদিকে কঠোরতার লক্ষ্যবস্তু শক্তিবৃদ্ধি এবং 35% খরচ কমানোর অনুমতি দেয়।
- বনাম সার্কুলার হোলো সেকশন (CHS) রশ্মি: CHS রশ্মি সব দিক থেকে অভিন্ন দৃঢ়তা প্রদান করে কিন্তু তাদের উপরের পৃষ্ঠে সমতল ফ্লোর ডেকিং সমর্থন করতে পারে না; যদিও তারা কম বায়ু প্রতিরোধের অফার করে, তারা প্রাথমিক তল বিম হিসাবে অনুপযুক্ত এবং সাধারণত ক্যান্টিলিভারযুক্ত ল্যান্ডস্কেপ কাঠামোতে ব্যবহারের জন্য সীমাবদ্ধ।
- বিম-টু-কলাম সংযোগ: তিনটি উন্মুক্ত মুখ তিনটি সংযোগ প্রকারের সার্বজনীন ব্যবহারের অনুমতি দেয়—বোল্টেড এন্ড-প্লেট, গ্রুভ-ওয়েল্ডেড জয়েন্ট, এবং ব্র্যাকেট (করবেল) ল্যাপ জয়েন্ট—শিল্পের অঙ্কনে সর্বোচ্চ স্তরের প্রমিতকরণ অফার করে।
- সেকেন্ডারি বিম সংযোগ: প্রধান রশ্মির সমতল ওয়েব নিয়ন্ত্রণযোগ্য লম্বতার সাথে সংযোগ প্লেটের উল্লম্ব ঢালাইয়ের অনুমতি দেয়; বিপরীতে, বাঁকা পৃষ্ঠের সাথে সংযোগ করা (যেমন বৃত্তাকার বা বর্গাকার টিউব) প্রায়শই উদ্ভট লোডিংয়ের দিকে পরিচালিত করে।
- পরিবর্তনশীল ক্রস-সেকশন ফ্যাব্রিকেশন: ওয়েব কাটিয়া শেপিং সহজভাবে অর্জন করা হয়; প্রতি ইউনিট ফ্যাব্রিকেশন খরচ পরিবর্তনশীল-সেকশন বক্স বিমের তুলনায় মাত্র 40%।
- জারা সুরক্ষা: কোন আবদ্ধ গহ্বর; শট ব্লাস্টিং এবং পেইন্টিং কোন অন্ধ দাগ ছাড়াই সম্পূর্ণ কভারেজ প্রদান করে, অভ্যন্তরীণ জল জমে ও মরিচা পড়ার ঝুঁকি দূর করে।
- রক্ষণাবেক্ষণ এবং পরিদর্শন: ওয়েল্ড এবং মরিচা অবস্থাগুলি এন্ডোস্কোপ ছাড়াই বাইরে থেকে দৃশ্যত পরিদর্শন করা যেতে পারে, যা রক্ষণাবেক্ষণকে অত্যন্ত সহজ করে তোলে।
- হেভি ডিউটি এইচ সেকশন স্টিল বিমস: বহুতল কারখানা ভবন, পোর্টাল অনমনীয় ফ্রেমের ছাদ এবং কংক্রিট কম্পোজিট মেঝে সিস্টেম।
- বক্স বিম: 36m> স্প্যান বা ক্রেনের ক্ষমতা ≥50t সহ বড় মাপের, ভারী-লোড প্রকল্প।
- বৃত্তাকার পাইপ বিম: স্থাপত্য সম্মুখের বৈশিষ্ট্য এবং ছোট ক্যান্টিলিভারড ক্যানোপি।
- আই-বিম: অস্থায়ী সাধারণ সমর্থন এবং বিবিধ গৌণ ছাদের বিম।
- হট-রোল্ড সেকশন: মিল ম্যাটেরিয়াল সার্টিফিকেট যাচাই করুন, ওয়েব এবং ফ্ল্যাঞ্জের পুরুত্ব পুনরায় পরিমাপ করুন এবং পৃষ্ঠের ল্যামিনেশন বা ফাটল পরীক্ষা করুন।
- কাঁচা ইস্পাত প্লেট: ঘূর্ণায়মান-প্ররোচিত ওয়ারিং দূর করতে সমতলকরণ এবং সমতলতা পুনরায় পরিমাপ করা; অ সম্মত প্লেট অবিলম্বে ফেরত দেওয়া হয়.
- হট-রোল্ড বিম: ঢালাই সংকোচনের জন্য সংরক্ষিত 2 মিমি ভাতা সহ সিএনসি করাত মেশিন ব্যবহার করে কাটা।
- ওয়েল্ডেড বিমস: শিখা কাটার মেশিনগুলি আলাদাভাবে জাল এবং ফ্ল্যাঞ্জগুলি কাটাতে ব্যবহৃত হয়; পরিবর্তনশীল-সেকশন ওয়েবের জন্য, বাঁকা ট্রানজিশন বেভেলগুলি কাটা হয়।
স্পেশালাইজড ফিক্সড জিগস পজিশনিং সীমাবদ্ধতা প্রদান করে, ওয়েব সেন্টারিং বিচ্যুতিকে 2 মিমি এর মধ্যে রাখে এবং উভয় ফ্ল্যাঞ্জের একই সাথে উল্লম্ব প্রান্তিককরণ নিশ্চিত করে; ট্যাক ওয়েল্ডিং মিসলাইনমেন্ট প্রতিরোধে সমাবেশকে সুরক্ষিত করে।
একক-পার্শ্বযুক্ত রুট পাস ওয়েল্ডিং → ওয়ার্কপিস টার্নওভার এবং রুট গোজিং/ক্লিনিং → অসম্পূর্ণ মূল অনুপ্রবেশ দূর করতে বিপরীত দিকে সম্পূর্ণ ঢালাই; গুরুত্বপূর্ণ প্রধান মরীচি ঢালাই 100% অতিস্বনক পরীক্ষা (UT) থেকে লেভেল I মানদণ্ডের মধ্য দিয়ে যায়।
ফ্ল্যাঞ্জের ভিতরের দিকে কার্লিং এবং বীম পাশ্বর্ীয় বাঁকানোর জন্য, অভ্যন্তরীণ ঢালাইয়ের চাপ দূর করতে এবং পরবর্তী স্প্রিং-ব্যাক বিকৃতি রোধ করতে ফ্ল্যাঞ্জ স্ট্রেইটনার এবং বিম স্ট্রেইটনার ব্যবহার করে দ্বৈত সংশোধন পদ্ধতি ব্যবহার করা হয়।
অঙ্কন উপর ভিত্তি করে সুনির্দিষ্ট বিন্যাস চিহ্নিতকরণ; বিয়ারিং স্টিফেনার, সেকেন্ডারি বিম কর্বেল, পুরলিন ক্লিট এবং এন্ড প্লেটের অনুক্রমিক ঢালাই, ঢালাই বিকৃতির উপর কঠোর নিয়ন্ত্রণের সাথে।
3D CNC ড্রিলিং মেশিন ব্যবহার করে একটি একক পাসে উচ্চ-শক্তির বোল্টের গর্ত তৈরি হয় (গর্ত ব্যাস সহনশীলতা ±0.3 মিমি); বিবিধ প্রক্রিয়া গর্ত প্লাজমা মাধ্যমে কাটা এবং তারপর deburred হয়.
জোড় জপমালা, স্প্যাটার, এবং কাটিয়া চিহ্ন নাকাল; সাইটের উত্তোলন এবং সারিবদ্ধকরণের সুবিধার্থে উপাদান সংখ্যা এবং অক্ষের উচ্চতা চিহ্নিত করা।
পাস-থ্রু শট ব্লাস্টিং মেশিনের মাধ্যমে সম্পূর্ণ-সারফেস মরিচা অপসারণ, পেইন্ট আনুগত্য নিশ্চিত করতে 40-75μm পৃষ্ঠের রুক্ষতা অর্জন করে; প্রাইমার, ইন্টারমিডিয়েট কোট এবং টপকোটের স্তরযুক্ত প্রয়োগ, অতিরিক্ত অগ্নি-প্রতিরোধী আবরণ নির্ধারিত অগ্নি-সুরক্ষা অঞ্চলে প্রয়োগ করা হয়।
সরলতা, ক্রস-বিভাগীয় মাত্রা এবং পেইন্ট ফিল্মের বেধ যাচাইকরণ; সম্পূর্ণ মানের পরিদর্শন রেকর্ডের সংকলন; বৃষ্টিরোধী প্রসারিত মোড়ানো এবং কাঠের প্যালেট ব্যবহার করে ক্রস-বর্ডার মান অনুযায়ী প্যাকেজিং।
পরিপূরক: পরিবর্তনশীল-বিভাগের বিমের জন্য বিশেষ প্রক্রিয়া
অনিয়মিত জাল কাটা → বিভাগীয় জিগগুলিতে সমাবেশ → বেভেল বাট ওয়েল্ডিং → সামগ্রিক সেকেন্ডারি সোজা করা; অন্যান্য সমস্ত প্রক্রিয়া স্ট্যান্ডার্ড বিমের জন্য অভিন্ন।
- - রশ্মির শরীরের অনুদৈর্ঘ্য সোজাতা: ≤L/1000 (যেখানে L হল বিমের মোট দৈর্ঘ্য)
- ফ্ল্যাঞ্জের পার্শ্বীয় উল্লম্বতা: ≤B/100 (যেখানে B হল ফ্ল্যাঞ্জের প্রস্থ)
- ক্রস-বিভাগীয় মাত্রিক বিচ্যুতি (দৈর্ঘ্য/প্রস্থ): ±2–3 মিমি
|
উপাদান গ্রেড |
ফলন শক্তি (ReL) |
প্রসার্য শক্তি (আরএম) |
অ্যাপ্লিকেশন দৃশ্যকল্প |
|
Q235B |
≥235MPa |
375～500MPa |
সাধারণ কারখানা, সেকেন্ডারি ছাদের মরীচি |
|
Q355B |
≥355MPa |
470～630MPa |
হেভি-ডিউটি ওয়ার্কশপ, মাল্টি-স্টোর মেইন ফ্লোর বিম |
দ্রষ্টব্য: নিম্ন-তাপমাত্রা নির্মাণ এলাকার জন্য যোগ্য নিম্ন-তাপমাত্রার প্রভাব পরীক্ষা সহ Q355NL গ্রহণ করা হবে।
- শক্তিশালী-অক্ষ নমন প্রতিরোধের: X-অক্ষ সম্পর্কে শিল্প-নেতৃস্থানীয় বিভাগ মডুলাস; প্রদত্ত লোডের জন্য ইস্পাত খরচ কমিয়ে দেয়
- শিয়ার ফোর্স ডিস্ট্রিবিউশন: ওয়েবটি উল্লম্ব শিয়ার ফোর্সের 100% বহন করে; ফ্ল্যাঞ্জগুলি শিয়ার প্রতিরোধে অবদান রাখে না, যার ফলে স্পষ্ট লোড সীমানা যা কাঠামোগত যাচাইকে সহজ করে
- বায়ু প্রতিরোধের সহগ: 1.3–1.5 (বক্স গার্ডারের চেয়ে কম কিন্তু বৃত্তাকার ফাঁপা বিভাগের চেয়ে বেশি); নাতিশীতোষ্ণ উপকূলীয় বায়ু-লোড জোনগুলির জন্য একটি সুষম ফিট অফার করে
- পার্শ্বীয় স্থায়িত্ব: উপরের ফ্ল্যাঞ্জটি সরাসরি মেঝে স্ল্যাব বা পুরলিনের সাথে সংযুক্ত থাকে, অতিরিক্ত পার্শ্বীয় ব্রেসিংয়ের প্রয়োজনীয়তা দূর করে এবং কাঠামোগত অঙ্কনকে সরল করে
- গ্রেড I ঢালাই: প্রধান বিম স্প্লাইস এবং সমর্থনে লোড-ভারিং ওয়েল্ড; 100% অতিস্বনক পরীক্ষা (UT) প্রয়োজন; শূন্য ত্রুটি মান
- গ্রেড II welds: stiffeners এবং সংযোগ প্লেট জন্য সেকেন্ডারি welds; 20% এলোমেলো নমুনা পরিদর্শন; জোড়ের শক্তি বেস উপাদানের চেয়ে কম হওয়া উচিত নয়
- উচ্চ-শক্তির বোল্ট: কঠোর বিম থেকে কলাম সংযোগের জন্য গ্রেড 10.9 পছন্দ করা হয়; মাধ্যমিক পিনযুক্ত সংযোগের জন্য গ্রেড 8.8 ব্যবহৃত হয়
- শিয়ার স্টাডস: কম্পোজিট কংক্রিটের মেঝে স্ল্যাবগুলির জন্য উপরের ফ্ল্যাঞ্জে স্ট্যান্ডার্ড Φ16/Φ19 স্টাড, ইস্পাত এবং কংক্রিটের মধ্যে সিনারজিস্টিক লোড-ভারিং অ্যাকশন নিশ্চিত করে
স্থানীয় লজিস্টিক এবং শিপিং সক্ষম করার জন্য চারটি প্রধান ইস্পাত কাঠামো ফ্যাব্রিকেশন বেস (তিয়ানজিন, ফুজিয়ান, শানডং এবং হুবেই) জুড়ে উত্পাদন বিতরণ করা হয়। আমরা 48 ঘন্টার মধ্যে প্রেরণের জন্য স্ট্যান্ডার্ড হেভি ডিউটি এইচ সেকশন স্টিল বিমের পর্যাপ্ত স্টক বজায় রাখি। নন-স্ট্যান্ডার্ড ওয়েল্ডেড বিমের জন্য, আমরা 12টি মালিকানা নিমজ্জিত-আর্ক ওয়েল্ডিং লাইন পরিচালনা করি, যা আমাদের পিক-সিজন ক্ষমতার বাধাগুলিকে বাইপাস করতে এবং বিদেশী ক্লায়েন্টদের জন্য পূর্ণ-কন্টেইনার অর্ডারের সময়মত চালান নিশ্চিত করতে দেয়।
আমরা একটি স্বাধীন অভ্যন্তরীণ গুণমান পরিদর্শন বিভাগ বজায় রাখি এবং ত্রুটি সনাক্তকরণ, পেইন্ট ফিল্মের বেধ এবং উপাদানের বৈশিষ্ট্য সম্পর্কিত মূল বিমের প্রতিটি ব্যাচ যাচাই করার জন্য তৃতীয় পক্ষের সংস্থাগুলিকে কমিশন করি। মূল ইংরেজি পরিদর্শন প্রতিবেদন সরবরাহ করা হয়, যা সমগ্র আফ্রিকা, দক্ষিণ-পূর্ব এশিয়া এবং মধ্য এশিয়া জুড়ে দেশের প্রকৌশল দরপত্র এবং প্রবেশের মান পূরণ করে, ক্লায়েন্টদের অতিরিক্ত পরীক্ষা চালানোর প্রয়োজনীয়তা দূর করে।
আমাদের 12-ব্যক্তির বিদেশী ইস্পাত কাঠামোর বিশদ বিবরণী দল সংযোগের বিবরণ অপ্টিমাইজ করে এবং স্থানীয় মান (BS, EN, GB) অনুসারে লোড গণনা যাচাই করে। আমরা সক্রিয়ভাবে সমস্যাগুলি যেমন মূল অঙ্কনে পাওয়া বীম-কলামের সংঘর্ষ এবং প্লেটের পুরুত্বের অমিলগুলির মতো সমস্যাগুলি সংশোধন করি, যা সাইটের সামগ্রীর বর্জ্য গড়ে 8% কমিয়ে দেয়।
আমরা রপ্তানি ফিউমিগেশন, আর্দ্রতা-প্রমাণ এবং অ্যান্টি-রাস্ট প্যাকেজিং, বহুভাষিক ইনস্টলেশন নির্দেশিকা ভিডিও এবং কাস্টমস ক্লিয়ারেন্স ডকুমেন্টেশন পরিষেবা সরবরাহ করি। বিদেশী প্রজেক্ট সাইটগুলির জন্য, আমরা প্রত্যয়িত ইস্পাত কাঠামো প্রকৌশলী প্রেরণ করতে পারি যা দূরবর্তী নির্মাণের সাথে যুক্ত যোগাযোগের বাধা অতিক্রম করে, সাইটে ইনস্টলেশন নির্দেশিকা প্রদান করতে পারে।
কোনো মনুষ্য-সৃষ্ট ওভারলোডিং না থাকলে, আমরা পেইন্টওয়ার্কের উপর 3-বছরের ওয়ারেন্টি, হট-ডিপ গ্যালভানাইজিং-এর উপর 15-বছরের ওয়ারেন্টি এবং মূল কাঠামোর জন্য আজীবন প্রযুক্তিগত সহায়তা অফার করি। ফ্যাক্টরি-অর্পিত উপাদান সংখ্যাগুলি সনাক্তযোগ্যতা নিশ্চিত করে এবং একই স্পেসিফিকেশনের প্রতিস্থাপনের অংশগুলি 10 বছর পর্যন্ত উপলব্ধ থাকে৷
প্রশ্ন 1: পোর্টাল ফ্রেমের ছাদের বিমের জন্য কি পরিবর্তনশীল-সেকশন এইচ-বিম ব্যবহার করা উচিত?
উত্তর: স্ট্যান্ডার্ড ছাদের লোড সহ ≤15m স্প্যানের জন্য, ধ্রুবক-সেকশন H-বিমগুলি খরচ কম করতে ব্যবহার করা যেতে পারে। 15m> স্প্যানের জন্য বা যেখানে ছাদের ভার (বৃষ্টি/তুষার) উল্লেখযোগ্য, পরিবর্তনশীল-বিভাগের বিম প্রয়োজন; এগুলি 15%-20% দ্বারা ইস্পাত খরচ কমাতে পারে যখন একই সাথে সমর্থনগুলিতে শিয়ার ফোর্স কমিয়ে দেয়।
প্রশ্ন 2: আমি কীভাবে দ্রুত ঢালাই করা এইচ-বিম এবং হট-রোল্ড এইচ-বিমের মধ্যে বেছে নেব?
উত্তর: প্রমিত মাত্রা এবং আঁটসাঁট সময়সূচীর জন্য হট-রোল্ড বিম বেছে নিন; অ-মানক ক্রস-সেকশন, পরিবর্তনশীল গভীরতা, অতিরিক্ত-দীর্ঘ স্প্যান বা বিশেষ প্লেট বেধের জন্য ঢালাই করা বিম বেছে নিন। হট-রোল্ড বিমগুলি ঢালাইয়ের চাপ থেকে মুক্ত এবং নিম্ন-তাপমাত্রা অঞ্চলের জন্য উপযুক্ত, যেখানে ঢালাই করা বিমগুলি আরও বেশি কাস্টমাইজেশন নমনীয়তা প্রদান করে।
প্রশ্ন 3: এইচ-বিমের ওয়েবে খোলা অংশ কাটা কি কাঠামোগত নিরাপত্তাকে প্রভাবিত করবে?
উত্তর: লো-শিয়ার জোনে (মিড-স্প্যান) স্টিফেনার প্লেট দিয়ে শক্তিশালী করা ছোট খোলাগুলি নিরাপত্তার সাথে আপস করে না; তবে, সমর্থনের কাছাকাছি উচ্চ-শিয়ার জোনে খোলাগুলি কঠোরভাবে নিষিদ্ধ, কারণ তারা সহজেই ওয়েব শিয়ার ব্যর্থতাকে ট্রিগার করতে পারে। আমাদের বিস্তারিত নকশা অঙ্কন স্পষ্টভাবে এই নিষিদ্ধ জোন চিহ্নিত.
প্রশ্ন 4: উচ্চ লবণ-স্প্রে এক্সপোজার সহ বিদেশী অঞ্চলগুলির জন্য কোন জারা-বিরোধী সমাধান সুপারিশ করা হয়?
উত্তর: হট-ডিপ গ্যালভানাইজিং তীরের 5 কিলোমিটারের মধ্যে উপকূলীয় অঞ্চলের জন্য বাধ্যতামূলক, কারণ পেইন্ট সিস্টেমগুলি অনিবার্যভাবে 3-5 বছরের মধ্যে খোসা ছাড়বে এবং মরিচা ধরবে; অভ্যন্তরীণ উপকূলীয় অঞ্চলের জন্য, উচ্চ-বিল্ড ইপোক্সি টপকোটগুলি সামগ্রিকভাবে ভাল ব্যয়-কার্যকারিতা প্রদান করে।
প্রশ্ন 5: স্ট্যান্ডার্ড যানবাহন পরিবহনের জন্য যদি বিমগুলি খুব দীর্ঘ হয় তবে কীভাবে পরিচালনা করা হয়?
উত্তর: 12 মিটারের বেশি রশ্মিগুলি নির্ভুল-মেশিনযুক্ত ওয়েল্ড বেভেল সহ সেগমেন্টে তৈরি করা হয়। অন-সাইট স্প্লিসিং গ্রেড I পূর্ণ-অনুপ্রবেশ বাট ঝালাই ব্যবহার করে; একবার অতিস্বনক পরীক্ষা ঢালাই অখণ্ডতা নিশ্চিত করে, বিভক্ত মরীচি অবিচ্ছিন্নভাবে একইভাবে সঞ্চালন করে এবং কাঠামোগত স্বীকৃতির মান পূরণ করে।
প্রশ্ন 6: শেষ প্লেটের বেধ কিভাবে নির্ধারণ করা হয়? একটি আদর্শ বেধ বোর্ড জুড়ে ব্যবহার করা যেতে পারে?
উত্তর: একটি সর্বজনীন মান প্রয়োগ করা যাবে না; শেষ-প্লেটের বেধ সর্বাধিক সমর্থন প্রতিক্রিয়া শক্তির উপর ভিত্তি করে গণনা করা হয়, সাধারণত 16 মিমি থেকে 40 মিমি পর্যন্ত। পাতলা প্লেটের নির্বিচারে ব্যবহার এন্ড-প্লেট বাঁকানো বা বল্টু স্লিপেজ হতে পারে; আমরা প্রকল্প-নির্দিষ্ট লোডের উপর ভিত্তি করে বিনামূল্যে বেধ গণনা প্রদান করি।
