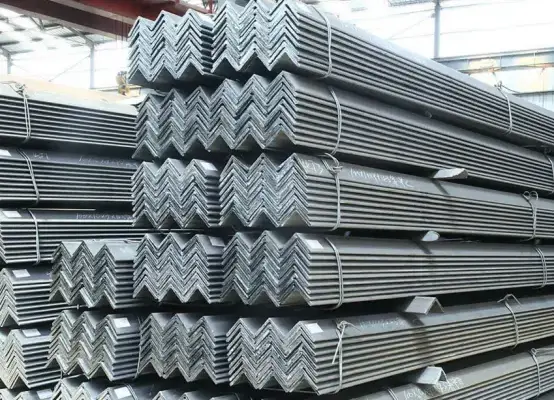

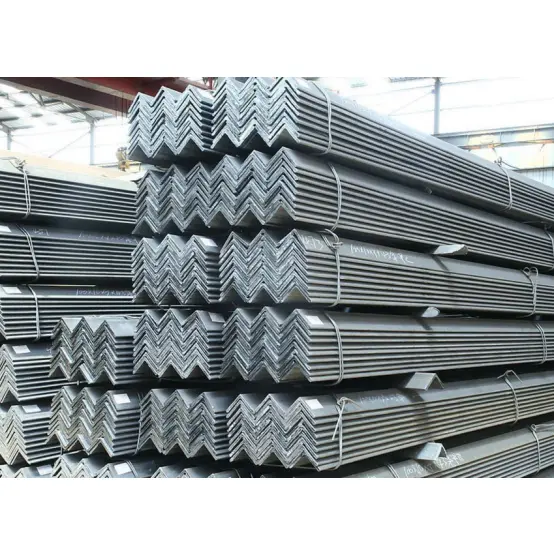

গ্যালভানাইজড স্ট্রাকচারাল স্টিল অ্যাঙ্গেল বারগুলি লাইটওয়েট, সাশ্রয়ী, এবং প্রক্রিয়া এবং ইনস্টল করা সহজ। তাদের কম্প্যাক্ট এবং বহুমুখী ক্রস-সেকশনগুলির সাথে, এগুলি প্রায়শই কাঠামোগত সংযোগ, ব্রেসিং, পুরলিন রিইনফোর্সমেন্ট, রেলিং, সমর্থন, এমবেডেড অংশ এবং বিভিন্ন অক্জিলিয়ারী উপাদানগুলির জন্য ব্যবহৃত হয়। শিল্প সুবিধা, পৌর প্রকল্প, ইলেক্ট্রোমেকানিকাল ইনস্টলেশন এবং গুদামজাতকরণে ব্যাপকভাবে ব্যবহৃত, এগুলি ইস্পাত নির্মাণে একটি উচ্চ-আয়তনের সহায়ক উপাদান।
1. এল-আকৃতির ক্রস-সেকশন; লাইটওয়েট গঠন। তারা প্রাথমিকভাবে অক্ষীয় বাহিনী, শিয়ার ফোর্স এবং স্থানীয় নমন মুহূর্ত সহ্য করে। তুলনামূলকভাবে কম সামগ্রিক অনমনীয়তার কারণে, এগুলি মূল লোড বহনকারী উপাদান যেমন প্রধান বিম বা কলাম হিসাবে ব্যবহারের জন্য উপযুক্ত নয়।
2. হট-ঘূর্ণিত, একক-টুকরো নির্মাণের ফলে কম অবশিষ্ট স্ট্রেস এবং অভিন্ন উপাদান বৈশিষ্ট্য রয়েছে, যা লোডের নিচে ক্র্যাকিং বা বিকৃতি প্রতিরোধী করে তোলে।
3. সমান-পা কোণগুলি প্রতিসম লোড বিতরণের প্রস্তাব দেয়, যখন অসম-লেগ কোণগুলি বিভিন্ন ইনস্টলেশন জয়েন্টগুলিকে মিটমাট করে বলের দিকের উপর ভিত্তি করে নমনীয় নির্বাচনের অনুমতি দেয়।
1. স্পেসিফিকেশন এবং মডেলের বিস্তৃত পরিসর; পর্যাপ্ত বাজার স্টক এবং বিভিন্ন সংগ্রহের চ্যানেল; কম দাম এবং কম সামগ্রিক খরচ।
2. লাইটওয়েট, উল্লেখযোগ্যভাবে সামগ্রিক কাঠামোগত লোড এবং ভিত্তি খরচ হ্রাস.
1. কাটিং, পাঞ্চিং, বাঁকানো, ঢালাই, এবং স্প্লিসিং সহজবোধ্য, যা নমনীয় অন-সাইট সেকেন্ডারি প্রক্রিয়াকরণের জন্য অনুমতি দেয়।
2. কমপ্যাক্ট আকার হ্যান্ডলিং এবং উত্তোলন সহজ করে তোলে; বহুমুখী সমাবেশ পদ্ধতি (ঢালাই বা বোল্টিং) উচ্চ নির্মাণ দক্ষতা নিশ্চিত করে।
3. নমনীয় splicing এবং সমন্বয় বিকল্প; একসাথে একাধিক বার ব্যবহার করে সামগ্রিক লোড-ভারবহন ক্ষমতা এবং স্থিতিশীলতা বৃদ্ধি করতে পারে।
1. একটি হট-ঘূর্ণিত "কালো" (মিল স্কেল) অবস্থায় বিতরণ করা হয়; মরিচা অপসারণ, পেইন্টিং এবং হট-ডিপ গ্যালভানাইজিং-এর মতো জারা-বিরোধী চিকিত্সার সাথে সামঞ্জস্যপূর্ণ; স্ট্যান্ডার্ড ইনডোর এবং আউটডোর পরিবেশে ব্যবহারের জন্য উপযুক্ত। 2. অত্যন্ত বহুমুখী; বিভিন্ন সহায়ক উপাদান যেমন সংযোগকারী, সমর্থন, ঘের কাঠামো, রেলিং এবং এমবেডেড অংশ তৈরির জন্য উপযুক্ত।
তাদের ক্রস-বিভাগীয় আকৃতির কারণে, তাদের নমন এবং পার্শ্বীয় স্থানচ্যুতিতে সীমিত প্রতিরোধ রয়েছে। তারা প্রাথমিকভাবে অক্জিলিয়ারী লোড-ভারবহন, সংযোগ, বা শক্তিশালীকরণ উপাদান হিসাবে পরিবেশন করে এবং দীর্ঘ-স্প্যান বা ভারী-শুল্ক অ্যাপ্লিকেশনগুলিতে প্রধান লোড সমর্থন করতে পারে না।
1. জয়েন্ট সংযোগ এবং শক্তিবৃদ্ধি: গ্যালভানাইজড স্ট্রাকচারাল স্টিল অ্যাঙ্গেল বারগুলি সংযোগ প্লেট, স্টিফেনার এবং প্রাথমিক এবং মাধ্যমিক স্টিলের সদস্যদের (যেমন বিম এবং কলাম) মধ্যে স্প্লাইস উপাদান হিসাবে কাজ করে, যৌথ অখণ্ডতা বাড়ায়।
2. বিভিন্ন সমর্থন এবং বন্ধনী: পাইপ সমর্থন, তারের ট্রে বন্ধনী, সরঞ্জাম ঘাঁটি, ইউটিলিটি করিডোর সমর্থন, এবং ছাদ সমর্থন তৈরি করা।
3. ঘের এবং ফ্রেমওয়ার্ক: ইন্ডাস্ট্রিয়াল প্ল্যান্টের জন্য ওয়াল/ছাদের purlins, কালার-স্টিল ক্ল্যাডিং এর ফ্রেমওয়ার্ক, পার্টিশন ওয়াল ফ্রেমিং, এবং দরজা/জানালার ফ্রেম।
4. রেলিং, রেলিং, এবং মই: ফ্যাক্টরি ঘেরের বেড়া, সিঁড়ি হ্যান্ড্রাইল, ওয়াকওয়ে রেলিং, প্ল্যাটফর্ম ঘের, এবং প্রবেশ মই জন্য প্রধান উপাদান.
5. এম্বেড করা অংশ এবং নোঙ্গর: নির্মাণ এমবেডেড অংশ, বেস প্লেট সংযোগকারী, এবং প্রাচীর বন্ধন.
6. লাইটওয়েট ফ্রেম এবং অস্থায়ী সুবিধা: সাধারণ শেড, নির্মাণ সাইটের মজুদ, অস্থায়ী সমর্থন, এবং ভারা উপাদান।
7. ইস্পাত কাঠামো শক্তিবৃদ্ধি: এইচ-বিম, চ্যানেল স্টিল, আই-বিম এবং অন্যান্য কাঠামোগত সদস্যদের জন্য শক্তিশালীকরণ, বাঁধন এবং পার্শ্বীয় সমর্থন প্রদান করা।
1. শিল্প ভবন: কারখানা, গুদাম এবং কর্মশালায় সরঞ্জাম প্ল্যাটফর্মের জন্য সহায়তা ব্যবস্থা, ঘেরের কাঠামো এবং সহায়ক উপকরণ।
2. মিউনিসিপ্যাল ইঞ্জিনিয়ারিং: রোড গার্ডরেল, সাইট হোর্ডিং, বিলবোর্ড ফ্রেমওয়ার্ক, মিউনিসিপ্যাল ইউটিলিটি লাইন সাপোর্ট, এবং ছোট হাঁটার পথ।
3. M&E এবং HVAC: বিদ্যুৎ কেন্দ্র, রাসায়নিক সুবিধা এবং বাণিজ্যিক ভবনগুলিতে বায়ু নালী, জলের পাইপ এবং তারগুলির জন্য বিশেষ সহায়তা এবং হ্যাঙ্গার।
4. প্রিফেব্রিকেটেড এবং সিভিল বিল্ডিং: বহুতল ইস্পাত কাঠামো, মডুলার বিল্ডিং এবং সাধারণ হাউজিং ইউনিটগুলির জন্য সহায়ক কাঠামো।
5. গুদামজাতকরণ এবং সরবরাহ: লাইটওয়েট শেভিং, স্টোরেজ পার্টিশন র্যাক এবং স্টোরেজ ইয়ার্ডের জন্য প্রতিরক্ষামূলক কাঠামো। 6. অন্যান্য ক্ষেত্র: নির্মাণ যন্ত্রপাতি, সামুদ্রিক সহায়ক উপকরণ, কৃষি যন্ত্রপাতি ফ্রেম, এবং পাওয়ার ট্রান্সমিশন টাওয়ারের সহায়ক সদস্যদের জন্য সহায়ক কাঠামো।
স্ট্যান্ডার্ড: GB/T 706-2016 (গ্যালভানাইজড স্ট্রাকচারাল স্টিল অ্যাঙ্গেল বার); সমান-পা এবং অসম-পা কোণে শ্রেণীবদ্ধ।
|
উপাদান গ্রেড |
ফলন শক্তি ReL (MPa) |
প্রসার্য শক্তি Rm (MPa) |
ফ্র্যাকচারের পর লম্বা হওয়া (%) |
অ্যাপ্লিকেশন দৃশ্যকল্প |
|
Q235B |
≥235 |
375-500 |
≥26 |
সাধারণ সমর্থন, রেলিং, সংযোগকারী অংশ, অস্থায়ী ভবন |
|
Q355B |
≥355 |
470-630 |
≥21 |
ভারী-লোড সমর্থন, সদস্যদের শক্তিশালীকরণ, বড় লোড সহ জয়েন্টগুলি |
স্থিতিস্থাপকতার মডুলাস: 2.06 × 10⁵ MPa; কক্ষ-তাপমাত্রার প্রভাব শক্তি ≥ 27 জে.
1. শ্রেণীবিভাগ এবং পদবী

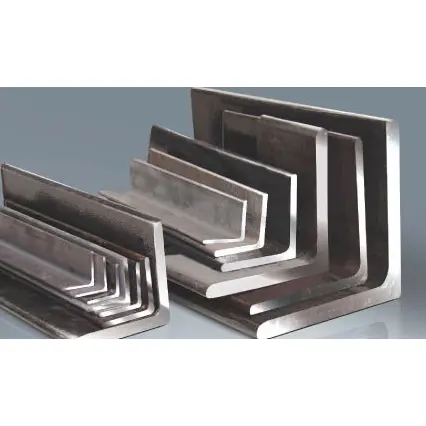

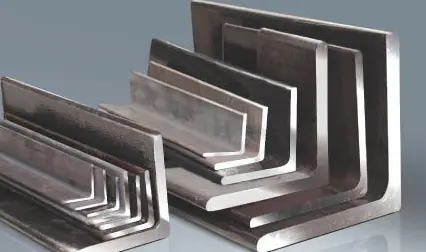

· সমান-পা কোণ: পায়ের প্রস্থ সমান; পদবি: পায়ের প্রস্থ × পায়ের বেধ (যেমন, ∠50×5)।
· অসম-পা কোণ: পায়ের প্রস্থ ভিন্ন; পদবি: লম্বা পায়ের প্রস্থ × ছোট পায়ের প্রস্থ × পায়ের পুরুত্ব (যেমন, ∠63×40×5)।
2. সাধারণ সমান-পা কোণ (ইঞ্জিনিয়ারিংয়ে মূল ভিত্তি)
· ∠25×3, ∠30×3, ∠40×4
· ∠50×4, ∠50×5
· ∠63×5, ∠70×6
· ∠80×6, ∠90×8, ∠100×10
3. সাধারণ অসম-লেগ কোণ
∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6
1. স্ট্যান্ডার্ড নির্দিষ্ট দৈর্ঘ্য: 6m, 9m, 12m; কাস্টম কাটা উপলব্ধ; দৈর্ঘ্য সহনশীলতা ±5 মিমি।
2. আকৃতি সহনশীলতা: বক্রতা ≤ 2 মিমি প্রতি মিটার; মোট বক্রতা ≤ মোট দৈর্ঘ্যের 0.2%; কোন উল্লেখযোগ্য মোচড়।
1. এল আকৃতির খোলা বিভাগ; কম টর্সনাল এবং নমনীয় অনমনীয়তা; অক্ষীয় বাহিনী, শিয়ার ফোর্স এবং স্থানীয় নমন মুহূর্ত প্রতিরোধের জন্য উপযুক্ত।
2. সমান-পা কোণগুলি প্রতিসম লোডিং বৈশিষ্ট্যযুক্ত এবং প্রায়শই দ্বিমুখী ব্রেসিং বা প্রতিসম সমর্থনের জন্য ব্যবহৃত হয়; অসম-লেগ কোণগুলি একমুখী লোডিং জয়েন্টগুলির জন্য উপযুক্ত।
3. একজন একক সদস্যের লোড-ভারিং ক্ষমতা সীমিত; সদস্যদের একত্রিত করা বা গ্রুপিং সামগ্রিক অনমনীয়তা বাড়াতে পারে।
1. ডেলিভারি শর্ত: হট-ঘূর্ণিত, কালো ফিনিস (মিল স্কেল সহ)।
2. কার্যক্ষমতা: কাটা, ড্রিল, জোড়, এবং বাঁক করা সহজ; অন-সাইট ফ্যাব্রিকেশনের জন্য সুবিধাজনক।
3. পৃষ্ঠ সুরক্ষা: মরিচা অপসারণ এবং পেইন্টিং, হট-ডিপ গ্যালভানাইজিং, বা পাউডার আবরণের সাথে সামঞ্জস্যপূর্ণ; উভয় অন্দর এবং বহিরঙ্গন পরিবেশের জন্য উপযুক্ত।
1. প্রযোজ্য তাপমাত্রা পরিসীমা: [মিনিট]°C থেকে [সর্বোচ্চ]°সে
2. জারা প্রতিরোধের: ভিত্তি উপাদান সহজাত জারা প্রতিরোধের অভাব; বহিরঙ্গন বা ক্ষয়কারী পরিবেশের জন্য পৃষ্ঠ সুরক্ষা বাধ্যতামূলক।
3. সংযোগ পদ্ধতি: ওয়েল্ডিং, স্ট্যান্ডার্ড বোল্টিং বা গ্যালভানাইজড বোল্টিংয়ের সাথে সামঞ্জস্যপূর্ণ।
|
পণ্যের নাম |
স্পেসিফিকেশন |
তাত্ত্বিক ওজন (কেজি/মি) |
স্পেসিফিকেশন |
তাত্ত্বিক ওজন (কেজি/মি) |
|
কোণ ইস্পাত |
253 |
1.124 |
808 |
9.658 |
|
254 |
1.459 |
8010 |
11.874 |
|
|
303 |
1.373 |
908 |
10.946 |
|
|
304 |
1.786 |
9010 |
13.476 |
|
|
403 |
1.852 |
9012 |
15.94 |
|
|
404 |
2.422 |
1008 |
12.276 |
|
|
405 |
2.967 |
10010 |
15.12 |
|
|
503 |
2.332 |
10012 |
17.898 |
|
|
504 |
3.059 |
10014 |
20.611 |
|
|
505 |
3.77 |
10016 |
23.257 |
|
|
1107 |
11.928 |
|||
|
506 |
4.465 |
1108 |
13.532 |
|
|
605 |
4.57 |
11010 |
16.69 |
|
|
606 |
5.42 |
11012 |
19.782 |
|
|
634 |
3.907 |
11014 |
22.809 |
|
|
635 |
4.822 |
1258 |
15.504 |
|
|
636 |
5.721 |
12510 |
19.133 |
|
|
638 |
7.469 |
12512 |
22.696 |
|
|
705 |
5.397 |
12514 |
26.193 |
|
|
706 |
6.406 |
14010 |
21.488 |
|
|
707 |
7.398 |
14012 |
25.522 |
|
|
708 |
8.373 |
14014 |
29.49 |
|
|
755 |
5.818 |
16012 |
29.391 |
|
|
756 |
6.905 |
16014 |
33.987 |
|
|
757 |
7.976 |
16016 |
38.518 |
|
|
758 |
9.03 |
16018 |
48.63 |
|
|
7510 |
11.089 |
18018 |
48.634 |
|
|
806 |
7.736 |
20024 |
71.168 |
