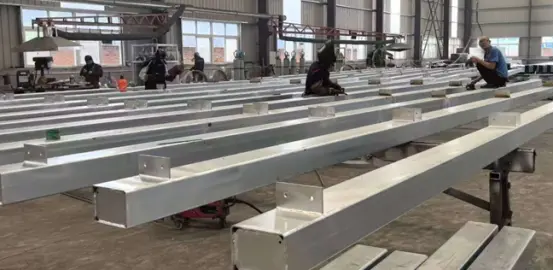

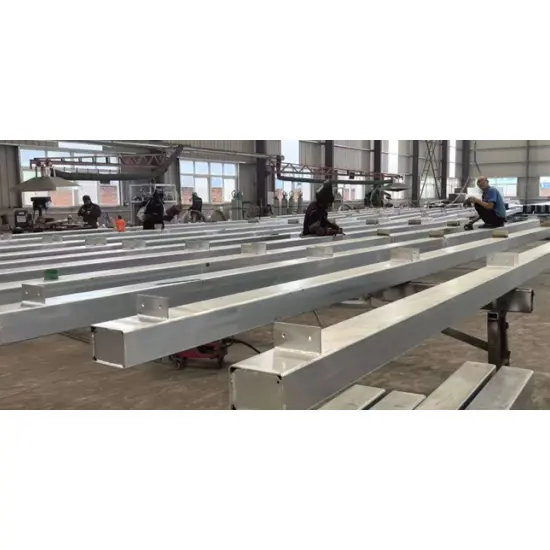

বর্গাকার ফাঁপা ইস্পাত টিউব Purlins

বর্গাকার ফাঁপা ইস্পাত টিউব purlins অনুভূমিক লোড বহনকারী সদস্য হিসাবে কাজ করে ঠান্ডা-গঠিত ফাঁপা বর্গক্ষেত্র বা আয়তক্ষেত্রাকার টিউব থেকে তৈরি। দৈর্ঘ্যে কাটা এবং নির্দিষ্ট ছাদ বা প্রাচীরের ব্যবধানের প্রয়োজনীয়তা অনুসারে খোঁচা দেওয়া হয় এবং ক্ষয় প্রতিরোধের জন্য চিকিত্সা করা হয়, এগুলি প্রধান স্টিলের বিম বা অনমনীয় ফ্রেমের উপরে ইনস্টল করা হয়। তারা মূল কাঠামোতে ছাদের লোড স্থানান্তর করার সময় প্রোফাইলযুক্ত স্টিলের চাদর এবং নিরোধক স্তরগুলি সুরক্ষিত করে, কঠিন-ওয়েব অনমনীয় purlins হিসাবে কাজ করে।

স্ট্যান্ডার্ড পণ্য বিশেষ উল্লেখ

I. মৌলিক সংজ্ঞা

1. প্রযোজ্য মান

প্রোফাইল স্ট্যান্ডার্ড: GB/T 6728-2017 (ঠান্ডা-গঠিত ফাঁপা কাঠামোগত ইস্পাত বিভাগ)

ডিজাইন কোড: GB 50017, GB 50018 (ইস্পাত কাঠামো / ঠান্ডা-গঠিত পাতলা-দেয়ালের ইস্পাত কাঠামো)

· অ্যান্টি-জারোশন স্ট্যান্ডার্ড: হট-ডিপ গ্যালভানাইজিং প্রতি GB/T 13912

2. সাধারণ উপকরণ এবং অ্যাপ্লিকেশন পরিস্থিতি

· সাধারণ উপকরণ: Q235B (মান শিল্প উদ্ভিদ); Q355B (ভারী-লোড, দীর্ঘ-স্প্যান, বা উচ্চ বায়ু/তুষার লোড এলাকা)

· ক্রস-সেকশনের ধরন: বর্গাকার টিউব এবং আয়তক্ষেত্রাকার টিউব (আয়তক্ষেত্রাকার টিউবগুলি সাধারণত ছাদের জন্য ব্যবহৃত হয়; বর্গাকার টিউবগুলি সাধারণত দেয়ালের জন্য ব্যবহৃত হয়)

· সাধারণ অ্যাপ্লিকেশন: ভারী-লোড শিল্প উদ্ভিদ, গুদাম, স্টেডিয়াম, ক্যানোপি, পর্দা প্রাচীর ফ্রেমিং, ফটোভোলটাইক মাউন্টিং সিস্টেম, এবং উচ্চ জারা ঝুঁকি সহ উপকূলীয় শিল্প সাইট। সি-সেকশন, জেড-সেকশন বা চ্যানেল ইস্পাত পুরলিন্সের তুলনায়, তারা উচ্চতর দৃঢ়তা, টরসিয়াল প্রতিরোধ এবং সামগ্রিক কাঠামোগত স্থিতিশীলতা প্রদান করে।

3. ক্রস-সেকশন এবং ওয়াল পুরুত্বের প্রয়োজনীয়তা (Purlins-এর জন্য নির্দিষ্ট)

· স্ট্যান্ডার্ড ক্রস-সেকশন: 60×60, 80×40, 80×80, 100×50, 100×100, 120×60 মিমি

· Purlin প্রাচীর বেধ: প্রাথমিক লোড-ভারবহন ≥ 2.0 মিমি; স্ট্যান্ডার্ড 2.0-3.0 মিমি; হেভি-ডিউটি ​​2.5–4.0 মিমি (প্রাচীরের বেধ <1.5 মিমি প্রাইমারি পুরলিনের জন্য উপযুক্ত নয়)

· নির্দিষ্ট দৈর্ঘ্য: স্ট্যান্ডার্ড 6 m/9 m/12 m; কাস্টম দৈর্ঘ্য স্প্যান উপর ভিত্তি করে উপলব্ধ.

২. সম্পূর্ণ সিস্টেম কনফিগারেশন

বর্গক্ষেত্র ফাঁপা ইস্পাত টিউব পুরলিন সিস্টেম = প্রধান পুরলিন বডি + সাপোর্ট সংযোগ সিস্টেম + পার্শ্বীয় স্থিতিশীলতা সিস্টেম + ওভারল্যাপ/সিলিং আনুষাঙ্গিক + ছাদ ফিক্সেশন আনুষঙ্গিক + অ্যান্টি-জারা সিস্টেম; সমস্ত উপাদান কারখানা-প্রিফেব্রিকেটেড এবং সাইটে একত্রিত হয়।

(I) প্রথম অংশ: স্কয়ার টিউব পুরলিন বডি (মূল উপাদান)

1.প্রোফাইল: ঠান্ডা-গঠিত বর্গক্ষেত্র/আয়তক্ষেত্রাকার টিউব (Q235B/Q355B)

2. প্রক্রিয়াকরণ বিবরণ:

অঙ্কন প্রতি নির্দিষ্ট দৈর্ঘ্য কাটা; শেষ মসৃণ এবং deburred হতে হবে;

শেষ সমর্থনের জন্য বোল্ট গর্ত (ওয়েব-মাউন্ট করা, উচ্চ-স্ট্রেস জোন এড়ানো);

মধ্যবর্তী টাই রড/ তির্যক ধনুর্বন্ধনীর জন্য গর্ত (ছাদের পার্শ্বীয় বন্ধনীর জন্য);

ঐচ্ছিক শেষ সিলিং প্লেট (জল জমে এবং ধ্বংসাবশেষ প্রবেশ রোধ করতে)।

3. চেহারা প্রয়োজনীয়তা: কোন মোচড়, পার্শ্বীয় নমন, ক্র্যাকিং, বা dents; সোজাতা ≤ 1.5 মিমি/মি।

(II) পার্ট দুই: সাপোর্ট কানেকশন এক্সেসরিজ (প্রধান বিমে purlins ফিক্সিং)

নিশ্চিত করে যে সমর্থনগুলি মোচড় বা উল্টে যায় না; একটি বাধ্যতামূলক উপাদান।

1. Purlin সাপোর্ট প্লেট (L- আকৃতির / ফ্ল্যাট প্লেটের প্রকার)

o উপাদান: Q235B ইস্পাত প্লেট; বেধ: 3.0-5.0 মিমি

o ফাংশন: বর্গাকার টিউব purlins শেষ সমর্থন প্রধান ইস্পাত মরীচি ঢালাই.

2. সংযোগ বোল্ট

o স্পেসিফিকেশন: M12, M14, বা M16 উচ্চ-শক্তির গ্যালভানাইজড বোল্ট

o পরিমাণ: প্রতি প্রান্তে ≥2 বোল্ট (পুরলিনের উচ্চতা বরাবর সাজানো)

o আনুষাঙ্গিক: ফ্ল্যাট ওয়াশার, স্প্রিং ওয়াশার এবং বাদাম (সমস্ত সম্পূর্ণ গ্যালভানাইজড)।

3. শেষ সিলিং প্লেট (ঐচ্ছিক / উপকূলীয় এলাকার জন্য বাধ্যতামূলক)

o বর্গাকার টিউবের প্রান্ত সিল করার জন্য পাতলা ইস্পাত প্লেট; বৃষ্টির জল প্রবেশ এবং ক্ষয় রোধ করতে ঢালাই বন্ধ.

(III) পার্ট 3: পাশ্বর্ীয় স্থিতিশীলতা সিস্টেম (সামগ্রিক ছাদের অস্থিরতা প্রতিরোধের জন্য মূল উপাদান)

পার্শ্বীয় নমন এবং উল্টে যাওয়া প্রতিরোধ করতে দীর্ঘ-স্প্যান বর্গাকার টিউব purlins জন্য প্রয়োজন।

1. সোজা টাই রড

o উপাদান: Q235 বৃত্তাকার ইস্পাত বার; স্পেসিফিকেশন: Φ12, Φ14

o লেআউট: অনুভূমিক টাই সংযোগটি পুরলিনের পুরো দৈর্ঘ্যে চলছে, বর্গাকার টিউবের পূর্বে ড্রিল করা গর্তের মধ্য দিয়ে যাচ্ছে।

2. ডায়াগোনাল টাই রড + স্ট্রুট (কর্ণ স্থায়িত্ব)

o তির্যক টাই রড: সোজা টাই রডের মতো একই গোলাকার স্টিলের বার;

o স্ট্রুট: Φ32×2.0 ঢালাই পাইপ বা ছোট-সেকশন বর্গ নল; উল্লম্ব বা তির্যক ব্রেসিং সমর্থন প্রদান করে।

3. ইভ ব্রেস / হাঁটু বন্ধনী (ছাদ-নির্দিষ্ট; গুরুত্বপূর্ণ নিরাপত্তা উপাদান)

o উপাদান: সমান-লেগ কোণ ইস্পাত (L40×4, L50×5)

o ফাংশন: পুরলিনের পার্শ্বীয় মোচড়কে সীমাবদ্ধ করতে পুরলিনের নীচের ফ্ল্যাঞ্জকে মূল বিমের সাথে সংযুক্ত করে; উচ্চ-বাতাস বা ভারী-তুষার অঞ্চলে বাধ্যতামূলক।

(IV) পার্ট 4: Purlin Lap-Joint Accessories (দীর্ঘ সময়ের একটানা purlins এর জন্য)

একটি একক purlin দৈর্ঘ্য অপর্যাপ্ত হলে এবং একাধিক purlins যোগদান করা আবশ্যক ব্যবহার করা হয়:

1. অভ্যন্তরীণ এবং বাহ্যিক ল্যাপ সংযোগ প্লেট (স্টিল প্লেট)

2. ল্যাপ বোল্ট (সাপোর্ট বোল্টের মতো একই স্পেসিফিকেশন)

3. ল্যাপের প্রয়োজনীয়তা: ল্যাপের দৈর্ঘ্য ≥ বিভাগের উচ্চতার 2 গুণ; সংযোগ উপরের এবং নীচে উভয় দিকে তৈরি করা হয়েছে। (V) পার্ট 5: ছাদের প্যানেল ফিক্সিং আনুষাঙ্গিক (Purlins + সম্পূর্ণ ছাদ সিস্টেম)

1. স্ব-ট্যাপিং স্ক্রু: ST5.5 / ST6.3 জলরোধী EPDM ওয়াশার সহ গ্যালভানাইজড স্ব-তুরপুন স্ক্রু।

2. ছাদ বন্ধনী (ঢেউতোলা শীট বন্ধনী): উচ্চ-প্রোফাইল ঢেউতোলা ইস্পাত শীট জন্য বিশেষ galvanized বন্ধনী.

3. সিল্যান্ট এবং ওয়াটারপ্রুফ ওয়াশার: ছাদের ওয়াটারপ্রুফিংয়ের জন্য আনুষাঙ্গিক।

(VI) পার্ট 6: অ্যান্টি-জারোশন সিস্টেম (স্ট্যান্ডার্ড সম্পূর্ণ সেট; দুটি প্রধান প্রক্রিয়া)

বিকল্প 1: হট-ডিপ গ্যালভানাইজিং (আউটডোর / ফ্যাক্টরি / উপকূলীয় / উচ্চ-জারা এলাকা; পছন্দের পছন্দ)

· প্রক্রিয়া: পিকলিং → ওয়াটার রিন্সিং → ফ্লাক্সিং → হট-ডিপ গ্যালভানাইজিং → প্যাসিভেশন।

· দস্তা আবরণ বেধ: অভ্যন্তরীণ ≥80μm; উপকূলীয়/রাসায়নিক অঞ্চল ≥120μm।

· প্রয়োজনীয়তা: কোন মিস করা আবরণ, খোসা ছাড়ানো, ঝুলানো, বা রঙের বৈচিত্র্য।

বিকল্প 2: অ্যান্টি-জারোশন পেইন্টিং (অভ্যন্তরীণ / শুষ্ক পরিবেশ; কালো ইস্পাত purlins)

· প্রক্রিয়া: মরিচা অপসারণের জন্য শট ব্লাস্টিং / স্যান্ডব্লাস্টিং (Sa2.5 গ্রেড) → প্রাইমার → টপকোট।

· মোট পেইন্ট ফিল্ম বেধ: ≥80μm.

· সাধারণ স্পেসিফিকেশন: ইপোক্সি প্রাইমার + আবহাওয়া-প্রতিরোধী টপকোট।

III. স্ট্যান্ডার্ড সম্পূর্ণ সেট তালিকা

IV মূল পার্থক্য: স্কোয়ার হোলো স্টিল টিউব পুরলিন্স বনাম সি/জেড/চ্যানেল স্টিল পুরলিন্স

1. ক্রস-সেকশন: বন্ধ ফাঁপা বিভাগ; টর্সনাল রেজিস্ট্যান্স, অনমনীয়তা, এবং সামগ্রিক স্থিতিশীলতা C/Z/চ্যানেল বিভাগগুলি খোলার চেয়ে অনেক বেশি উন্নত।

2. লোডিং: ভারী লোড, দীর্ঘ স্প্যান, প্রবল বাতাস, তুষার জমে, এবং উপকূলীয় ক্ষয়কারী পরিবেশের জন্য উপযুক্ত।

3. স্ব-ওজন: চ্যানেল ইস্পাত তুলনায় হালকা; C/Z বিভাগের তুলনায় সামান্য ভারী।

4. খরচ: মাঝারি থেকে উচ্চ; দীর্ঘ সেবা জীবন এবং কম রক্ষণাবেক্ষণ খরচ।

5. ইনস্টলেশন: ইউনিফর্ম টিউব শেষ; টাই-রড ছিদ্রের জন্য সুবিধাজনক; উচ্চ কাঠামোগত অখণ্ডতা। V. সাধারণ নির্বাচনের সুপারিশ

· স্ট্যান্ডার্ড লাইট-গেজ ইস্পাত কারখানা ভবন এবং শুষ্ক ঘর: 80×40×2.0 আয়তক্ষেত্রাকার টিউবিং + গ্যালভানাইজড জিনিসপত্রের সম্পূর্ণ সেট

· ভারী-শুল্ক অ্যাপ্লিকেশন এবং উচ্চ বায়ু/তুষার লোড সহ অঞ্চল: 100×50×2.5–3.0 Q355B আয়তক্ষেত্রাকার টিউবিং

উপকূলীয় বা রাসায়নিকভাবে ক্ষয়কারী এলাকা: সম্পূর্ণ হট-ডিপ গ্যালভানাইজড সিস্টেম (জিঙ্ক লেপ ≥120μm) + শেষ সিলিং প্লেট

· ওয়াল purlins: সাধারণত 60×60 বা 80×80 বর্গাকার টিউবিং।

মূল পণ্যের সুবিধা

1. আবদ্ধ বর্গাকার ক্রস-সেকশনটি চার দিকে অভিন্ন লোড বন্টন নিশ্চিত করে, নমন, টর্শন এবং পার্শ্বীয় চাপের জন্য চমৎকার প্রতিরোধের প্রস্তাব দেয়।

2. উচ্চ সামগ্রিক কাঠামোগত অনমনীয়তা; নমন বা বিকৃতি প্রতিরোধী, স্থিতিশীল এবং নির্ভরযোগ্য লোড-ভারবহন ক্ষমতা নিশ্চিত করে।

3. মসৃণ, বর্গাকার-প্রান্তের প্রোফাইল অনুভূমিক এবং উল্লম্ব সমাবেশের সময় শক্তিশালী কাঠামোগত অখণ্ডতা নিশ্চিত করে, সহজে বিভক্ত করা এবং যোগদানের সুবিধা দেয়।

4. প্রাচীরের যথেষ্ট বেধ বাতাস, তুষার, এবং ভারী ভার প্রতিরোধ করে, এটি উচ্চ-লোড অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।

5. কাটা এবং তুরপুন জন্য অত্যন্ত অভিযোজিত; নমনীয় প্রক্রিয়াকরণ বিভিন্ন স্থাপত্য নকশার সাথে সামঞ্জস্যের জন্য অনুমতি দেয়।

মূল পার্থক্যকারী

1. বন্ধ ফাঁপা অধ্যায় অফার উচ্চতর সম্মিলিত টর্সনাল এবং flexural কর্মক্ষমতা

সি-সেকশন, জেড-সেকশন এবং চ্যানেল স্টিলস হল খোলা প্রোফাইল যা লোডের নিচে পার্শ্বীয় বাকলিং এবং মোচড়ানোর প্রবণতা। বর্গাকার ফাঁপা ইস্পাত টিউব purlins একটি বন্ধ ক্রস-সেকশন বৈশিষ্ট্য সহ টর্সনাল অনমনীয়তা অন্য তিনটি প্রকারের চেয়ে অনেক বেশি; তারা প্রবল বাতাস এবং নেতিবাচক স্তন্যপান চাপের অধীনে স্থিতিশীল থাকে, দীর্ঘ স্প্যান এবং ভারী বাতাস বা তুষার বোঝা সহ অঞ্চলগুলির জন্য স্বতন্ত্র সুবিধা প্রদান করে। তারা একই লোডের অধীনে কম বিচ্যুতি প্রদর্শন করে।

2. উচ্চ সামগ্রিক অনমনীয়তা সরলীকৃত টাই-রড এবং স্যাগ-রড কনফিগারেশনের জন্য অনুমতি দেয়

4 মিটারের বেশি স্প্যান সহ C/Z purlin এর জন্য ঘনিষ্ঠভাবে টাই-রড এবং স্যাগ-রড প্রয়োজন। বর্গাকার টিউবগুলির অন্তর্নিহিত স্থায়িত্ব রয়েছে, যা ছোট-থেকে-মাঝারি স্প্যানগুলিতে টাই-রডের ব্যবহার হ্রাস করার অনুমতি দেয়, যার ফলে সহায়ক উপকরণ এবং ইনস্টলেশনের শ্রম সাশ্রয় হয়। ভারী-লোড ছাদের জন্য বেধ বাড়ানোর বা বড় অংশ ব্যবহার করার দরকার নেই।

3. চার দিকের সমতল পৃষ্ঠগুলি প্রাচীর এবং ছাদের প্যানেল বেঁধে রাখার জন্য অভিন্ন লোড বিতরণ নিশ্চিত করে

ফ্ল্যাট টপ এবং বটম ফ্ল্যাঞ্জের সাথে, সেলফ-ট্যাপিং স্ক্রুগুলি কোনও উদ্ভট লোডিং অনুভব করে না, একতরফা কম্প্রেশন বা খোলা-প্রোফাইল পুরলিনের সাথে সাধারণ ইন্ডেন্টেশন প্রতিরোধ করে। তারা C/Z বিভাগগুলির তুলনায় ওয়াল purlins, পর্দা প্রাচীর ফ্রেমিং, বা ক্যানোপি সমর্থন হিসাবে ব্যবহারের জন্য অনেক উচ্চতর অভিযোজনযোগ্যতা অফার করে।

4. প্রভাব এবং পা-ট্রাফিক প্রতিরোধী; অন-সাইট নির্মাণের সময় বিকৃতি প্রতিরোধ করে

পাতলা দেয়ালযুক্ত C/Z বিভাগগুলি উত্তোলনের সময় বা তাদের উপর হাঁটার সময় শ্রমিকদের দ্বারা সহজেই দান্ত বা কাঠামোগতভাবে আপোস করা হয়। বর্গাকার টিউবগুলির ফাঁপা কাঠামো প্রভাবকে প্রতিরোধ করে, ছাদ রক্ষণাবেক্ষণ বা অস্থায়ী সরঞ্জাম সংরক্ষণের সময় বিকৃতি রোধ করে এবং সুবিধা সংস্কারের সময় উচ্চ পুনঃব্যবহারযোগ্যতার অনুমতি দেয়।

5. ইউটিলিটিগুলি একটি পরিষ্কার, সংগঠিত চেহারার জন্য ফাঁপা অভ্যন্তরের মাধ্যমে রুট করা যেতে পারে

বৈদ্যুতিক তার এবং নালীগুলিকে বর্গাকার টিউবের ভিতরে রুট করা যেতে পারে, বহিরাগত মাউন্ট করার প্রয়োজনীয়তা দূর করে; এটি একটি ঝরঝরে চেহারা নিশ্চিত করে এবং UV ক্ষয় থেকে লাইন রক্ষা করে। C/Z এবং চ্যানেল বিভাগে ইউটিলিটিগুলির জন্য বাহ্যিক স্ট্র্যাপিং বা বন্ধন প্রয়োজন।

6. সিল করা নকশা বিকল্পগুলি উপকূলীয় পরিবেশে জারা প্রতিরোধ এবং স্থায়িত্ব বাড়ায়

প্রান্তগুলি সিল করা একটি বদ্ধ অভ্যন্তরীণ গহ্বর তৈরি করে, আর্দ্রতা প্রবেশ এবং অভ্যন্তরীণ মরিচা প্রতিরোধ করে — খোলা-প্রোফাইল purlins যেখানে ধুলো এবং জল জমে সাধারণ সমস্যা। যখন হট-ডিপ গ্যালভানাইজ করা হয়, তখন সামগ্রিক জারা প্রতিরোধ ক্ষমতা এবং পরিষেবা জীবন স্ট্যান্ডার্ড C/Z বিভাগগুলিকে ছাড়িয়ে যায়। VII. অপূর্ণতা

1. একই স্পেসিফিকেশনের C/Z-বিভাগের চেয়ে বেশি উপাদান ব্যবহার করে; উচ্চ ইউনিট উপাদান খরচ।

2. জেড-সেকশনের মতো অবিচ্ছিন্ন বিম তৈরি করতে একটি স্তব্ধ প্যাটার্নে ল্যাপ করা যাবে না; লম্বা স্প্যানের জন্য সাধারণত বাট-জয়েন্ট স্প্লিসিং প্রয়োজন হয়।

3. স্ট্যান্ডার্ড ইনডোর গুদামগুলির জন্য সি-সেকশনের তুলনায় কম লাভজনক যেখানে কম খরচের অগ্রাধিকার।

সারাংশ

1. সি/জেড-বিভাগ: উচ্চ খরচ-কর্মক্ষমতা অনুপাত; আদর্শ শিল্প গাছপালা জন্য শীর্ষ পছন্দ.

2. চ্যানেল ইস্পাত: অত্যধিক স্ব-ওজন, উচ্চ খরচ, এবং পরিচালনা করা কষ্টকর।

3. বর্গাকার টিউব purlins: উচ্চ বাতাস/তুষার লোড, উপকূলীয় ক্ষয়কারী পরিবেশ, ভারী লোড, পর্দার দেয়াল এবং ক্যানোপিগুলির জন্য পছন্দের পছন্দ।

স্ট্যান্ডার্ড উত্পাদন প্রক্রিয়া

প্রযোজ্য মান: GB/T 6728-2017 (ঠান্ডা-গঠিত ফাঁপা কাঠামোগত ইস্পাত বিভাগ), GB 50018, GB/T 13912 (হট-ডিপ গ্যালভানাইজিং)। প্রক্রিয়াটি ছয়টি মূল পর্যায় নিয়ে গঠিত: কাঁচামালের গ্রহণযোগ্যতা → স্কয়ার টিউব বেস পাইপ উত্পাদন → কাস্টম পুরলিন ফ্যাব্রিকেশন → অ্যান্টি-জারা চিকিত্সা → সমাপ্ত পণ্য পরিদর্শন → প্যাকেজিং এবং চালান। অপারেশনগুলি সম্পূর্ণরূপে সিএনসি-নিয়ন্ত্রিত এবং সুবিন্যস্ত।

I. পর্যায় 1: ইনকামিং কাঁচামাল পরিদর্শন

1. প্রধান উপকরণ: হট-ঘূর্ণিত ইস্পাত স্ট্রিপ/কুণ্ডলী (Q235B, Q355B); প্রাচীর বেধ 2.0-4.0 মিমি।

2. সহায়ক উপকরণ: প্লেট, বোল্ট, ওয়েল্ডিং ইলেক্ট্রোড, গ্যালভানাইজিং উপকরণ, পেইন্ট ইত্যাদি।

3. পরিদর্শন আইটেম:

1. উপাদানের মানের শংসাপত্র, তাপ/ব্যাচ নম্বর, যান্ত্রিক বৈশিষ্ট্য (ফলন শক্তি, প্রসার্য শক্তি)।

2. ইস্পাত ফালা বেধ, প্রস্থ, এবং পৃষ্ঠ সমতলতা; ফাটল, ল্যামিনেশন বা গুরুতর মরিচা অনুপস্থিতি।

3. নন-কনফর্মিং কাঁচামাল উৎপাদনে প্রবেশ করা থেকে কঠোরভাবে নিষিদ্ধ।

২. পর্যায় 2: কোল্ড-ফর্মড স্কোয়ার/আয়তক্ষেত্রাকার বেস টিউব উত্পাদন

মূলধারার প্রক্রিয়া: স্ট্রিপ আনকোয়েলিং → লেভেলিং → ক্রমাগত কোল্ড-রোল গঠন → উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং → সাইজিং এবং সোজা করা → অ-ধ্বংসাত্মক পরীক্ষা (এনডিটি) → কাট-টু-দৈর্ঘ্য।

1. আনকোয়লিং এবং সমতলকরণ: স্ট্রিপ ওয়ার্পিং এবং তরঙ্গায়িত বিকৃতি দূর করার জন্য স্টিলের কয়েল এবং মাল্টি-রোল লেভেলিং আনকোয়েল করা। 2. ক্রমাগত কোল্ড রোল গঠন: ধীরে ধীরে একটি বন্ধ বর্গক্ষেত্র বা আয়তক্ষেত্রাকার ক্রস-সেকশন গঠনের জন্য নির্ভুল রোলারের একাধিক সেট ব্যবহার করে প্রগতিশীল নমন; কৌণিক সহনশীলতা ≤±0.5°।

3. উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং: উচ্চ-ফ্রিকোয়েন্সি ইন্ডাকশন ওয়েল্ডিংয়ের মাধ্যমে টিউব সিমের ফিউশন; ঢালাই শক্তি ≥95% বেস উপাদান; অভ্যন্তরীণ এবং বাহ্যিক জোড় জপমালা burrs অপসারণ এবং চাপ ঘনত্ব প্রতিরোধ স্কার্ফ করা হয়.

4. আকার এবং স্পষ্টতা সোজা করা: রোলার সাইজিং ইউনিট ক্রস-বিভাগীয় মাত্রা নিয়ন্ত্রণ করে (সহনশীলতা ≤±0.1 মিমি); সামগ্রিক টিউব সোজাতা ≤1 মিমি/মি।

5. অনলাইন নন-ডেস্ট্রাকটিভ টেস্টিং (NDT): লুকানো জোড় ফাটল বা স্ল্যাগ অন্তর্ভুক্তি সনাক্ত করতে এডি কারেন্ট বা অতিস্বনক পরীক্ষা; ত্রুটিপূর্ণ টিউব স্বয়ংক্রিয়ভাবে প্রত্যাখ্যান করা হয়.

6. ফ্লাইং কাট-টু-লেন্থ: ডিজাইনের দৈর্ঘ্যের সঠিক কাটিং (6m/9m/12m বা কাস্টম); শেষ মুখ মসৃণ এবং ছিঁড়ে মুক্ত।

III. পর্যায় 3: Purlins জন্য বিশেষ কাস্টম প্রক্রিয়াকরণ

বর্গাকার বেস টিউব → সমাপ্ত purlin উপাদান; ইস্পাত কাঠামোর জন্য একটি বিশেষ গভীর-প্রক্রিয়াকরণ পর্যায়।

1. এন্ড ফেসিং এবং ডিবারিং: টিউবের প্রান্তগুলি কাটিং স্ল্যাগ এবং তীক্ষ্ণ কোণগুলি দূর করার জন্য স্থল মসৃণ।

2. CNC হোল পাঞ্চিং/ড্রিলিং (গুরুত্বপূর্ণ প্রক্রিয়া)

1. শেষ: সমর্থন বল্টু গর্ত (M12/M14/M16); গর্ত অবস্থান বিচ্যুতি ≤±1 মিমি।

2. টিউব বডি: টাই রড এবং তির্যক টাই রডের জন্য গর্ত (পাশ্বর্ীয় স্থিতিশীলতা সিস্টেমের জন্য)।

3. হোল প্রয়োজনীয়তা: চাপ ঘনত্ব জোন এড়িয়ে চলুন; গর্ত পুরোপুরি গোলাকার এবং ছিঁড়ে মুক্ত হতে হবে।

3. এন্ড সিলিং প্লেট ওয়েল্ডিং (উপকূলীয়/বহিরের ব্যবহারের জন্য বাধ্যতামূলক): জল প্রবেশ, ধুলো জমা এবং অভ্যন্তরীণ ক্ষয় রোধ করতে স্কোয়ার টিউবের উভয় প্রান্তে সিলিং প্লেটগুলি সম্পূর্ণরূপে ঢালাই করা হয়।

4. Purlin বন্ধনী/Stiffener প্লেট ওয়েল্ডিং (প্রয়োজন অনুযায়ী): L-আকৃতির purlin বন্ধনী এবং স্থানীয় স্টিফেনার প্লেটগুলিকে সমর্থন অবস্থানে ঢালাই করা হয়; ঢালাই অবশ্যই পূর্ণ এবং শব্দ হতে হবে, ঠান্ডা বন্ধ বা স্ল্যাগ অন্তর্ভুক্তি মুক্ত।

5. ইভ ব্রেস কানেকশন প্লেট ওয়েল্ডিং (ছাদ purlins জন্য স্ট্যান্ডার্ড): অ্যাঙ্গেল-স্টিল ইভ ব্রেস সংযোগ পয়েন্টগুলি অঙ্কন অনুযায়ী ঢালাই করা হয়।

6. সামগ্রিক সেকেন্ডারি স্ট্রেটেনিং: ইনস্টলেশনের সময় সোজাতা নিশ্চিত করার জন্য ঢালাই এবং গর্ত প্রক্রিয়াকরণের পরে পার্শ্বীয় নমন এবং মোচড়ের সংশোধন।

IV পর্যায় 4: সারফেস অ্যান্টি-জারা চিকিত্সা

প্রক্রিয়া A: হট-ডিপ গ্যালভানাইজিং (বাইরের, কারখানা, উপকূলীয় বা অত্যন্ত ক্ষয়কারী এলাকার জন্য পছন্দসই)

স্ট্যান্ডার্ড: GB/T 13912

1. প্রাক-চিকিত্সা: ক্ষারীয় হ্রাস → জল ধুয়ে ফেলা → অ্যাসিড পিকলিং (মরিচা অপসারণ) → জল ধুয়ে ফেলা → ফ্লাক্সিং → শুকানো

2. হট-ডিপ গ্যালভানাইজিং: প্রায় গলিত জিঙ্কে নিমজ্জন। অভিন্ন আবরণ জন্য 450 ° সে

3. প্যাসিভেশন এবং কুলিং: জিঙ্ক স্তরের আনুগত্য এবং সাদা মরিচা প্রতিরোধ ক্ষমতা বাড়ায়

4. গুণমান মান: অভ্যন্তরীণ দস্তা স্তর ≥80μm; উপকূলীয়/রাসায়নিক অঞ্চল ≥120μm; কোন আবরণহীন দাগ, খোসা ছাড়ানো বা ঝুলে যাওয়া।

প্রসেস বি: পেইন্ট লেপ (অভ্যন্তরীণ/শুষ্ক পরিবেশের জন্য)

1. মরিচা অপসারণের জন্য শট/স্যান্ড ব্লাস্টিং Sa2.5 গ্রেডে

2. প্রাইমার (ইপক্সি প্রাইমার) → টপকোট (আবহাওয়া-প্রতিরোধী টপকোট)

3. মোট ফিল্ম বেধ ≥80μm; কোন মিস দাগ, sagging, বা বুদবুদ.

V. পর্যায় 5: সমাপ্ত পণ্যের ব্যাপক কারখানা পরিদর্শন

1. মাত্রিক পরিদর্শন: ক্রস-সেকশন স্পেসিফিকেশন, দৈর্ঘ্য, গর্ত ব্যাস, গর্ত ব্যবধান, সোজাতা, এবং শেষ-মুখ লম্বতা।

2. ভিজ্যুয়াল পরিদর্শন: কোন বিকৃতি, dents, ফাটল, বা ঢালাই স্ল্যাগ; ইউনিফর্ম galvanizing/পেইন্ট আবরণ.

3. বিরোধী জারা পরীক্ষা: দস্তা স্তর বেধ, পেইন্ট ফিল্ম বেধ, এবং আনুগত্য উপর স্পট চেক.

4. যান্ত্রিক পরীক্ষা: লোড-ভারবহন কর্মক্ষমতা নিশ্চিত করতে নমন এবং প্রসার্য পরীক্ষার জন্য ব্যাচ স্যাম্পলিং।

5. ডকুমেন্টেশন: পণ্যের শংসাপত্র, উপাদান নির্দিষ্টকরণ, গ্যালভানাইজিং রিপোর্ট, এবং পরিদর্শন রেকর্ড প্রদান।

VI. পর্যায় 6: প্যাকেজিং, লেবেলিং, গুদামজাতকরণ এবং চালান

1. স্পেসিফিকেশন এবং দৈর্ঘ্য দ্বারা bundling; পরিবহনের সময় প্রভাব থেকে বিকৃতি প্রতিরোধ করতে ইস্পাত strapping সঙ্গে সুরক্ষিত.

2. বান্ডেল লেবেলিং: স্পেসিফিকেশন, উপাদান, দৈর্ঘ্য, পরিমাণ, উৎপাদন তারিখ, এবং ব্যাচ নম্বর।

3. লোডিং এবং পরিবহন: লোড করার সময় বৃষ্টি সুরক্ষা; উত্তোলন এবং পরিবহনের সময় কঠোরভাবে কোন নিক্ষেপ বা ভারী নিষ্পেষণ করা যাবে না। ক্রিটিক্যাল প্রসেস কন্ট্রোল পয়েন্ট

1. বর্গাকার টিউবের বন্ধ ক্রস-সেকশনটি খোলা বা জোড় ফাটল মুক্ত হতে হবে।

2. সামগ্রিক মোচড় নিয়ন্ত্রণ করতে গর্ত কাটা এবং ঢালাইয়ের পরে পুনরায় সোজা করা বাধ্যতামূলক।

3. বহিরঙ্গন অ্যাপ্লিকেশনের জন্য, অভ্যন্তরীণ গহ্বর সীল এবং ক্ষয় রোধ করতে শেষ সিলিং প্লেট ইনস্টল করা আবশ্যক।

4. হট-ডিপ গ্যালভানাইজিং অবশ্যই আবরণহীন এলাকা, পুরু প্রান্ত এবং দস্তা নোডুল মুক্ত হতে হবে।

5. হোল অবস্থান নির্ভুলতা সরাসরি সাইটে ইনস্টলেশন প্রভাবিত করে; সহনশীলতা কঠোরভাবে ≤1 মিমি নিয়ন্ত্রণ করতে হবে। সরলীকৃত প্রক্রিয়া ফ্লোচার্ট

কাঁচামালের গ্রহণযোগ্যতা → আনকোয়লিং এবং লেভেলিং → কোল্ড রোল ফর্মিং → উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডিং → সাইজিং এবং সোজা করা → ত্রুটি সনাক্তকরণ → কাট-টু-লেন্থ → সিএনসি হোল পাঞ্চিং → এন্ড প্লেট/অ্যাকসেসরি ওয়েল্ডিং → সেকেন্ডারি স্ট্রেইটিং / সি-ইপি-অর স্ট্রেটিং → সমাপ্ত পণ্য পরিদর্শন → প্যাকেজিং এবং লেবেলিং → গুদামজাতকরণ এবং চালান

মূল কর্মক্ষমতা পরামিতি

I. বেস উপাদান যান্ত্রিক বৈশিষ্ট্য

1. উপাদান গ্রেড: Q235B, Q355B

Q235B: ফলন শক্তি ≥235 MPa, প্রসার্য শক্তি 375–500 MPa

Q355B: ফলন শক্তি ≥355 MPa, প্রসার্য শক্তি 470–630 MPa

2. রৈখিক প্রসারণের সহগ: 1.2 × 10⁻⁵/°C

২. সাধারণ ক্রস-বিভাগ (মিমি) + তাত্ত্বিক ওজন

স্ট্যান্ডার্ড Purlin প্রাচীর বেধ: 2.0/2.5/3.0 মিমি; ভারী-শুল্ক/ঘন: 3.0–4.0 মিমি

III. বিরোধী জারা বিশেষ উল্লেখ

1. হট-ডিপ গ্যালভানাইজিং: অভ্যন্তরীণ দস্তা স্তর ≥80 μm; উপকূলীয়/রাসায়নিক উদ্ভিদ এলাকা ≥120 μm

2. ক্ষয়রোধী পেইন্টিং: মোট ফিল্ম পুরুত্ব (Epoxy প্রাইমার + টপকোট) ≥80 μm

IV আনুষঙ্গিক বিশেষ উল্লেখ

1. টাই রডস: φ12, φ14 (Q235 গোলাকার ইস্পাত; থ্রেড-রোলড প্রান্তের সাথে হট-ডিপ গ্যালভানাইজড)

2. স্যাগ রডস: Φ32 × 2.0 ঢালাই পাইপ

3. ইভ ব্রেসিস: L40×4, L50×5 অ্যাঙ্গেল স্টিল

4. সংযোগ: Purlin Cleats (3.0–5.0 mm স্টিল প্লেট), বোল্ট (M12/M14/M16)

V. নির্বাচন এবং আবেদন

1. স্ট্যান্ডার্ড ওয়াল / ছোট ক্যানোপি: 60×60×2.0, 80×40×2.0

2. স্ট্যান্ডার্ড কারখানার ছাদ: 80×80, 100×50×2.0–2.5

3. উপকূলীয় উচ্চ-বাতাস এলাকা / ভারী-শুল্ক ছাদ ফ্রেমিং: 100×100 মিমি বা 120×60 × 2.5–3.0 মিমি বিভাগ (Q355B ভারী-শুল্ক গ্যালভানাইজিং সহ ইস্পাত)।

VI. কাঠামোগত বৈশিষ্ট্য

বর্গাকার ফাঁপা ইস্পাত টিউব purlins একটি বন্ধ ফাঁপা ক্রস-সেকশন বৈশিষ্ট্যযুক্ত, যা C-সেকশন, জেড-সেকশন বা চ্যানেল স্টিলের তুলনায় অনেক বেশি টরসিয়াল প্রতিরোধের প্রস্তাব করে; ছোট থেকে মাঝারি স্প্যানের জন্য, এটি প্রয়োজনীয় স্যাগ রড এবং হাঁটু বন্ধনীর সংখ্যা হ্রাস করার অনুমতি দেয়।
