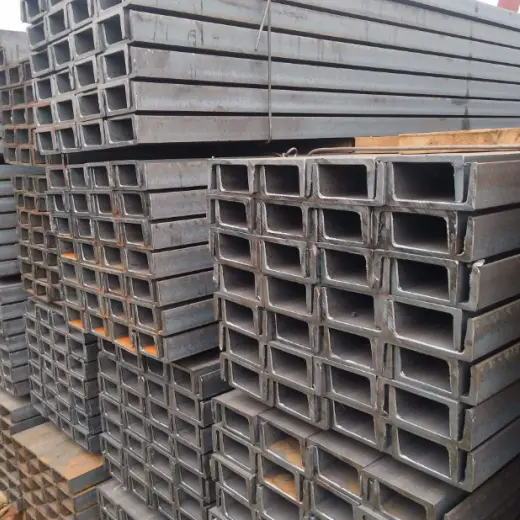

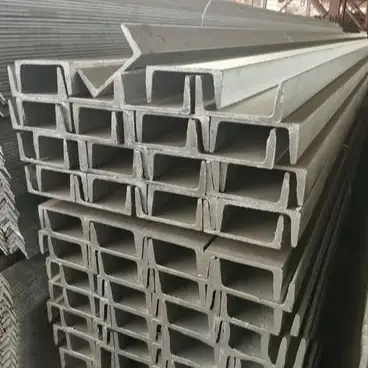

ছাদের জন্য হট রোলড স্টিল চ্যানেল পার্লিনগুলি ভারী দায়িত্ব, ছাদ এবং দেয়ালের জন্য লোড বহনকারী কাঠামোগত সদস্য হিসাবে কাজ করে। ঠান্ডা-গঠিত পাতলা-প্রাচীরযুক্ত সি- বা জেড-পুরলিনের বিপরীতে, এগুলি হট-রোল্ড ইস্পাত থেকে সরাসরি একক, অবিচ্ছেদ্য একক হিসাবে গঠিত হয়। এই প্রক্রিয়াটি ঠান্ডা গঠনের সাথে যুক্ত অভ্যন্তরীণ চাপগুলিকে দূর করে এবং ওয়েব এবং ফ্ল্যাঞ্জ জুড়ে অভিন্ন বেধ নিশ্চিত করে, যখন হালকা-গেজ ইস্পাত purlins এর লোড-বহন ক্ষমতা অপর্যাপ্ত হয় তখন তাদের আদর্শ প্রতিস্থাপন পছন্দ করে তোলে।
কাঁচা মাল সম্মতি: ছাদের জন্য ভার্জিন হট রোলড স্টিল চ্যানেল পার্লিন জাতীয় মান GB/T707 এর সাথে কঠোরভাবে ঘূর্ণিত হয়; পুনর্ব্যবহৃত/পুনরায়-ঘূর্ণিত অ-মানক উপকরণের ব্যবহার নিষিদ্ধ, এবং অত্যধিক নেতিবাচক প্রাচীর-বেধের বিচ্যুতি কঠোরভাবে প্রতিরোধ করা হয়।
ফিনিশড প্রোডাক্ট প্রসেসিং: ভার্জিন চ্যানেল স্টিল ফিক্সড-লেংথ কাটিং, স্ট্রেস রিলিফ, প্রিসিশন ওয়েব পাঞ্চিং এবং এন্ড-ফেস ডিবারিং এর মধ্য দিয়ে যায়; হট-ঘূর্ণিত বেস উপাদানের যান্ত্রিক বৈশিষ্ট্যগুলি অপরিবর্তিত থাকে, প্রসেসিং সমাবেশের জন্য নির্ভুল সমাপ্তির মধ্যে সীমাবদ্ধ থাকে।
উপযুক্ত অ্যাপ্লিকেশন: ইস্পাত রশ্মি বা কংক্রিট রিং বিম বেস, ভারী-লোড ছাদ, ছাদ-মাউন্ট করা সরঞ্জামগুলির জন্য স্থগিত প্ল্যাটফর্ম, গন্ধযুক্ত গাছগুলিতে উচ্চ-তাপমাত্রার সহায়ক সুবিধা এবং বয়সী পোর্টালের অনমনীয়-ফ্রেম কাঠামোর সংস্কার।
নিষিদ্ধ অ্যাপ্লিকেশন: স্ট্যান্ডার্ড নতুন লাইট-লোড ফ্যাক্টরি বিল্ডিং (15 মিটারের নিচে স্প্যান) এবং ক্রমাগত ওভারল্যাপিং সহ খাড়া-ঢাল ছাদ; এই পরিস্থিতিতে দরিদ্র খরচ-কার্যকারিতা এবং কাঠামোগত উপযুক্ততা প্রস্তাব.
গৃহমধ্যস্থ শুষ্ক/ধুলোমুক্ত পরিবেশ: স্যান্ডব্লাস্টিং/জং অপসারণ এবং তারপরে যৌগিক পেইন্ট আবরণ।
আউটডোর আর্দ্র/উপকূলীয়/রাসায়নিক পরিবেশ: দীর্ঘমেয়াদী জারা সুরক্ষার জন্য হট-ডিপ গ্যালভানাইজিং।
নং 8 চ্যানেল ইস্পাত: 80×43×5 মিমি (ছোট আকারের সংস্কার প্রকল্পের জন্য প্রাথমিক উপাদান)
নং 10 চ্যানেল ইস্পাত: 100×48×5.3 মিমি (সাধারণ ভারী-লোড ছাদের জন্য প্রাথমিক উপাদান)
নং 12 চ্যানেল ইস্পাত: 120×53×5.5 মিমি (সরঞ্জাম প্ল্যাটফর্ম এবং ভারী তুষার জমে থাকা অঞ্চলগুলির জন্য বিশেষায়িত)
বৃত্তাকার ইস্পাত টাই রডস: Φ12, Φ14 Q235 হট-ডিপ গ্যালভানাইজড থ্রেড-ঘূর্ণিত প্রান্ত সহ বৃত্তাকার ইস্পাত; চ্যানেল ইস্পাত ওয়েবের উচ্চ কঠোরতার কারণে, সাইটে ড্রিলিং নিষিদ্ধ - কারখানায় বোল্টের ছিদ্রগুলি অবশ্যই প্রি-ফেব্রিকেট করা উচিত৷
হাতা struts: Φ32×2.0 ঝালাই ইস্পাত পাইপ; স্থানীয় শিয়ার স্ট্রেস প্রতিরোধ করার জন্য তির্যক টাই রডগুলির কঠোর কোণার সমর্থনের জন্য ব্যবহৃত হয়।
ছাদের হাঁটু বন্ধনী: L40×4 বা L50×5 সমান-লেগ কোণ ইস্পাত; বায়ু স্তন্যপান দ্বারা সৃষ্ট উল্টে যাওয়া প্রতিরোধ করার জন্য প্রধান বিমের সাথে purlins সংযোগ করে।
পার্লিন ক্লিটস: 3.0-5.0 মিমি হট-রোল্ড স্টিল প্লেট (কাটা এবং বাঁকানো) আগে থেকে ড্রিল করা বোল্টের গর্ত।
ফাস্টেনিং বোল্ট: M14 বা M16 হট-ডিপ গ্যালভানাইজড উচ্চ-শক্তির বোল্ট; চ্যানেল ইস্পাত বড় ব্যাস ইনস্টলেশন গর্ত মাপসই মাপ.
সরাসরি সামঞ্জস্যতা: স্ট্যান্ডার্ড স্ট্যান্ডিং-সিম রঙের ইস্পাত শীট, ল্যাপড রঙের ইস্পাত ছাদের প্যানেল এবং কাচের উল/রক উলের নিরোধক স্তর।
ম্যাচিং ট্রিম/ফ্ল্যাশিংস: রিজ ক্যাপস, ইভ ফ্ল্যাশিং এবং ছাদের সম্প্রসারণ জয়েন্ট ট্রিম।
প্রধান উপাদান নির্বাচন: নং 8 হট-রোল্ড চ্যানেল ইস্পাত purlins (প্রমিত দৈর্ঘ্য 6-9 মিটার)।
অক্জিলিয়ারী উপকরণ: Φ12 একক-সারি সাধারণ টাই রড; কোন অতিরিক্ত হাঁটু ধনুর্বন্ধনী.
ক্ষয়রোধী চিকিত্সা: Sa2.5 গ্রেড স্যান্ডব্লাস্টিং + ইপোক্সি প্রাইমার + টপকোটের দুটি কোট (ফিল্ম বেধ ≥80 μm)।
প্রযোজ্য শর্ত: ছাদের লোড ≤0.8 kN/m²; কোন স্থগিত সরঞ্জাম; শুষ্ক অভ্যন্তরীণ অঞ্চল।
প্রধান উপাদান নির্বাচন: নং 10 বা নং 12 ঘন চ্যানেল ইস্পাত; purlin ব্যবধান প্রয়োজন হিসাবে হ্রাস. অক্জিলিয়ারী উপকরণ: Φ14 ঘনিষ্ঠভাবে ব্যবধানযুক্ত টাই রড; কোণ ইস্পাত হাঁটু বন্ধনী 100% purlin অবস্থানে ইনস্টল করা হয়.
বিরোধী জারা চিকিত্সা: অন্দর ব্যবহারের জন্য স্প্রে পেইন্টিং; বহিরঙ্গন ব্যবহারের জন্য হট-ডিপ গ্যালভানাইজিং।
প্রযোজ্য শর্ত: ছাদ অতিরিক্ত লোড যেমন ভেন্টিলেটর, ফটোভোলটাইক সিস্টেম, বা রক্ষণাবেক্ষণ কর্মীদের ট্রাফিক সমর্থন করে।
উপাদান নির্বাচন: নং 8 থেকে নং 12 পর্যন্ত আকার (প্রয়োজনীয়তার ভিত্তিতে নির্বাচিত)।
অ্যান্টি-জারোশন স্ট্যান্ডার্ড: পুরলিন, টাই রড, হাঁটু বন্ধনী, এবং পুরলিন বন্ধনীতে উপাদানগুলির মধ্যে গ্যালভানিক ক্ষয় দূর করার জন্য ≥120μm এর একটি গ্যালভানাইজড আবরণের পুরুত্ব রয়েছে।
ইনস্টলেশনের বিশদ বিবরণ: ইলেক্ট্রোকেমিক্যাল ক্ষয়ের পথ ভাঙতে পার্লিন বন্ধনী এবং প্রধান বিমের মধ্যে অ্যান্টি-জারা গ্যাসকেট ইনস্টল করা হয়।
ছাদের জন্য হট রোলড স্টিল চ্যানেল পুরলিন্স: গরম-ঘূর্ণিত বেস উপাদানের সমান প্রাচীর বেধ এবং ঠান্ডা গঠন থেকে কোন অবশিষ্ট চাপ নেই; এটি পার্শ্বীয় ভারী বস্তুর প্রভাব এবং সেকশন বাকলিং বা ডেন্টিং ছাড়াই ঘনীভূত তুষার ভার সহ্য করে।
C/Z Purlins: পাতলা দেয়ালযুক্ত এবং ঠান্ডা-গঠিত; সীমা ছাড়িয়ে যাওয়া ঘনীভূত লোডগুলি অবিলম্বে বাঁকানো বা ছিঁড়ে যাওয়ার কারণ হয়ে দাঁড়ায়, এগুলিকে সাসপেন্ড করার সরঞ্জামের জন্য অনুপযুক্ত করে তোলে।
চ্যানেল ইস্পাত Purlins: ঘন ঘূর্ণিত বেস উপাদান; 400°C পর্যন্ত তাপমাত্রায় স্বল্প-মেয়াদী এক্সপোজারের সময় কোনও পার্শ্বীয় মোচড় দেখা যায় না, যা এগুলিকে বয়লার রুম এবং গলানোর ওয়ার্কশপের জন্য উপযুক্ত করে তোলে।
C/Z Purlins: তাপীয় চাপ পাতলা দেয়ালযুক্ত অংশে দ্রুত মুক্তি পায়, যার ফলে সহজে পার্শ্বীয় বাকলিং এবং ধসে যায়; প্রায়ই অগ্নি নিরাপত্তা পরিদর্শন ব্যর্থ হয়.
চ্যানেল স্টিল পুরলিন্স: পর্যাপ্ত ওয়েব বেধ অংশের সামগ্রিক লোড-ভারবহন ক্ষমতার সাথে আপস না করেই পাইপলাইন সমর্থনের নির্বিচারে ড্রিলিং এবং ঢালাই করার অনুমতি দেয়।
C/Z Purlins: 12mm এর বেশি ব্যাস সহ একটি একক গর্ত উল্লেখযোগ্যভাবে নমনীয় শক্তি হ্রাস করে, ভবিষ্যতের পরিবর্তনগুলিকে মারাত্মকভাবে সীমিত করে।
খরচ এবং স্ব-ওজন সীমাবদ্ধতা: একই স্প্যানের জন্য, স্ব-ওজন সি-সেকশন স্টিলের চেয়ে 60% বেশি, মূল বিম এবং ভিত্তি নির্মাণের খরচ 12%–15% বৃদ্ধি পায়।
কাঠামোগত সীমাবদ্ধতা: ফ্ল্যাট ফ্ল্যাঞ্জগুলি বর্ধিত দৈর্ঘ্যের জন্য ওভারল্যাপিং প্রতিরোধ করে, যা খাড়া-ঢাল ছাদে ক্রমাগত লোড-ভারিং ডিজাইনের জন্য অনুপযুক্ত করে তোলে।
ভিজ্যুয়াল পরিদর্শন: চ্যানেল ইস্পাত মোচড়, ফ্ল্যাঞ্জ ক্র্যাকিং, প্রান্ত/কোণার বিকৃতি এবং পৃষ্ঠের বিচ্ছিন্নতা পরীক্ষা করুন।
পরামিতি যাচাই: স্পট-চেক ওয়েব বেধ এবং ফ্ল্যাঞ্জ প্রস্থ সহনশীলতা; মিল উপাদান মানের শংসাপত্র যাচাই; Q235B গ্রেড স্টিলের জন্য বর্ণালী পুনরায় পরীক্ষা পরিচালনা করুন।
কাটা থেকে দৈর্ঘ্য: যথার্থ প্লাজমা কাটা; কাট-মুখ লম্বতা বিচ্যুতি ≤ 1 মিমি।
স্ট্রেস-রিলিফ পাঞ্চিং: হোল প্লেসমেন্ট ≥ ফ্ল্যাঞ্জ থেকে গর্ত ব্যাসের 1.5 গুণ; লোডের নিচে ছিঁড়ে যাওয়া রোধ করতে কেন্দ্রীয় ওয়েব স্ট্রেস-দুর্বল অঞ্চল এড়িয়ে চলুন।
এন্ড-ফেস গ্রাইন্ডিং: পরিবহনের সময় অ্যান্টি-জারোশন আবরণের ক্ষতি এবং ইনস্টলেশন কর্মীদের আঘাত রোধ করতে কাটা প্রান্ত এবং গর্ত থেকে burrs সরান।
পেইন্ট লেপ রুট: মরিচা অপসারণের জন্য শট ব্লাস্টিং (Sa2.5) → ডাস্ট ব্লো-অফ → ইপক্সি প্রাইমার স্প্রে করা → ডাবল-লেয়ার টপকোট স্প্রে করা → 72-ঘন্টা পরিবেষ্টিত তাপমাত্রা নিরাময়।
হট-ডিপ গ্যালভানাইজিং রুট: অ্যাসিড পিকলিং/ডিগ্রেসিং → ওয়াটার রিন্সিং → ফ্লাক্স ইমার্সন → হট-ডিপ গ্যালভানাইজিং 450-460°C তাপমাত্রায় → এয়ার কুলিং/প্যাসিভেশন → পৃষ্ঠের জিঙ্ক নোডুলস গ্রাইন্ডিং।
মাত্রিক এবং জ্যামিতিক পরিদর্শন: সোজাতা, মোচড়/বিক্ষেপণ এবং গর্তের ব্যবধানের সম্পূর্ণ পরিদর্শন।
অ্যান্টি-জারা স্পট চেক: পেইন্ট ফিল্ম এবং গ্যালভানাইজিং লেয়ার বেধ গেজ ব্যবহার করে অন-সাইট বেধ যাচাইকরণ।
সংগ্রহস্থল এবং প্যাকেজিং: ইস্পাত প্যালেট bundling; মডেল, উপাদান, এবং ক্ষয়-বিরোধী বৈশিষ্ট্যের সাথে চিহ্নিত করা; সমুদ্র পরিবহনের জন্য আর্দ্রতা-প্রমাণ প্রসারিত-মোড়ানো প্যাকেজিং।
|
চ্যানেলের আকার |
উচ্চতা h(mm) |
পায়ের প্রস্থ b(mm) |
ওয়েব পুরুত্ব d(মিমি) |
তাত্ত্বিক ওজন (কেজি/মি) |
|
8# |
80 |
43 |
5.0 |
8.045 |
|
10# |
100 |
48 |
5.3 |
10.007 |
|
12# |
120 |
53 |
5.5 |
12.059 |
উপাদান: Q235B হট-ঘূর্ণিত কার্বন কাঠামোগত ইস্পাত
যান্ত্রিক শক্তি: ফলন শক্তি ≥ 235 MPa; প্রসার্য শক্তি 375-500 MPa
তাপ সম্প্রসারণ সহগ: 1.2 × 10⁻⁵/°C; দীর্ঘ-স্প্যান ছাদ জন্য প্রয়োজন সম্প্রসারণ ফাঁক
পেইন্ট-ভিত্তিক অ্যান্টি-জারা: মোট যৌগিক আবরণ বেধ ≥ 80 μm
হট-ডিপ গ্যালভানাইজিং: স্ট্যান্ডার্ড অভ্যন্তরীণ এলাকার জন্য ≥ 80 μm; উপকূলীয় বা রাসায়নিক জারা অঞ্চলের জন্য ≥ 120 μm
1. ছাদের জন্য হট রোলড স্টিল চ্যানেল পার্লিন কি খাড়া-ঢালু ছাদের জন্য জেড-আকৃতির পুরলিনগুলিকে প্রতিস্থাপন করতে পারে?
উত্তর: না। চ্যানেল ইস্পাত সমতল ফ্ল্যাঞ্জ বৈশিষ্ট্যযুক্ত, যা ঢালু ছাদে অদ্ভুত লোডিং ঘটায় এবং ওভারল্যাপিংয়ের মাধ্যমে ক্রমাগত লোড-ভারিং প্রতিরোধ করে; এটি purlins সময়ের সাথে উল্টে যাওয়ার প্রবণ করে তোলে, তাই তারা শুধুমাত্র ফ্ল্যাট ইনস্টলেশনের জন্য উপযুক্ত।
2. উপকূলীয় প্রকল্পগুলির জন্য সহায়ক উপাদানগুলির কি আলাদা গ্যালভানাইজিং প্রয়োজন?
উত্তরঃ হ্যাঁ। বিভিন্ন ইস্পাত উপকরণের মধ্যে সম্ভাব্য পার্থক্য জারাকে ত্বরান্বিত করে; HAISHENG ডিফল্টরূপে সমস্ত সহায়ক উপাদানগুলিতে 120 μm গ্যালভানাইজিং মান প্রয়োগ করে, তাই গ্রাহকদের আলাদাভাবে তাদের উৎস করার প্রয়োজন নেই৷
3. চ্যানেল স্টিলের জন্য অন-সাইট হোল ড্রিলিং এবং ফ্যাক্টরি প্রি-ড্রিলিং-এর মধ্যে পার্থক্য কী?
উত্তর: অন-সাইট ড্রিলিংয়ে স্ট্রেস রিলিফের অভাব থাকে, যা ওয়েব ছিঁড়ে যাওয়ার উচ্চ ঝুঁকি তৈরি করে; ফ্যাক্টরি প্রি-ড্রিলিং স্ট্রাকচারাল লোড-ভারিং ক্ষমতার সাথে আপোস না করে গর্ত ব্যবধানের জন্য জাতীয় মান অনুসরণ করে এবং বিদেশী প্রকল্পগুলির জন্য এটি একটি বাধ্যতামূলক প্রয়োজনীয়তা।
