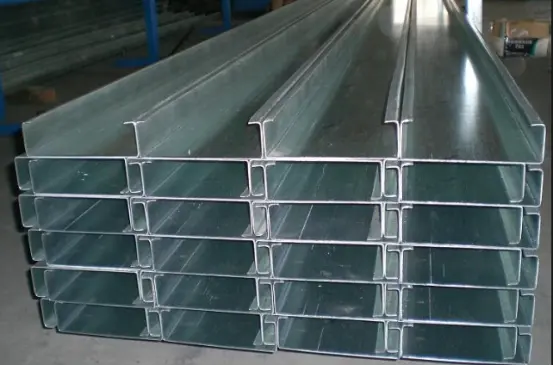

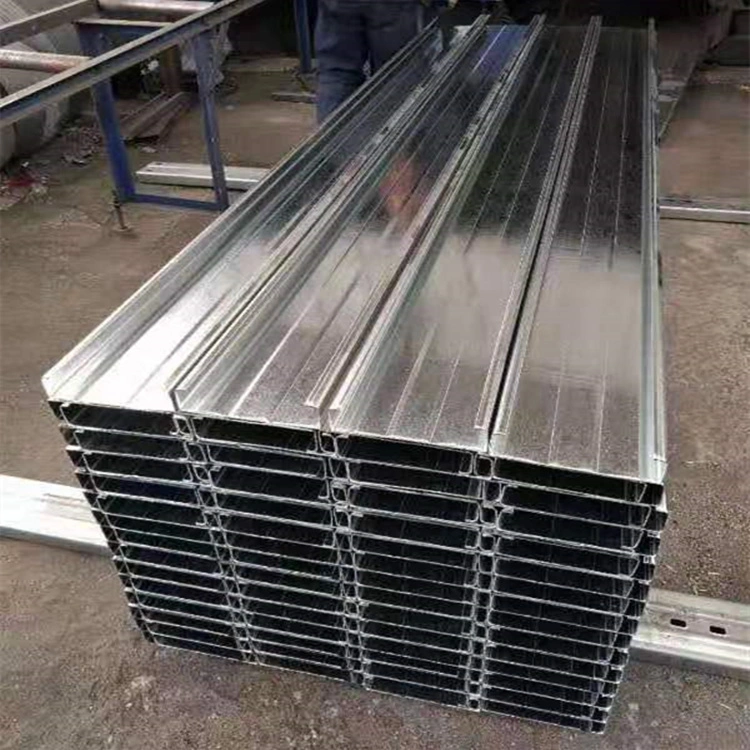

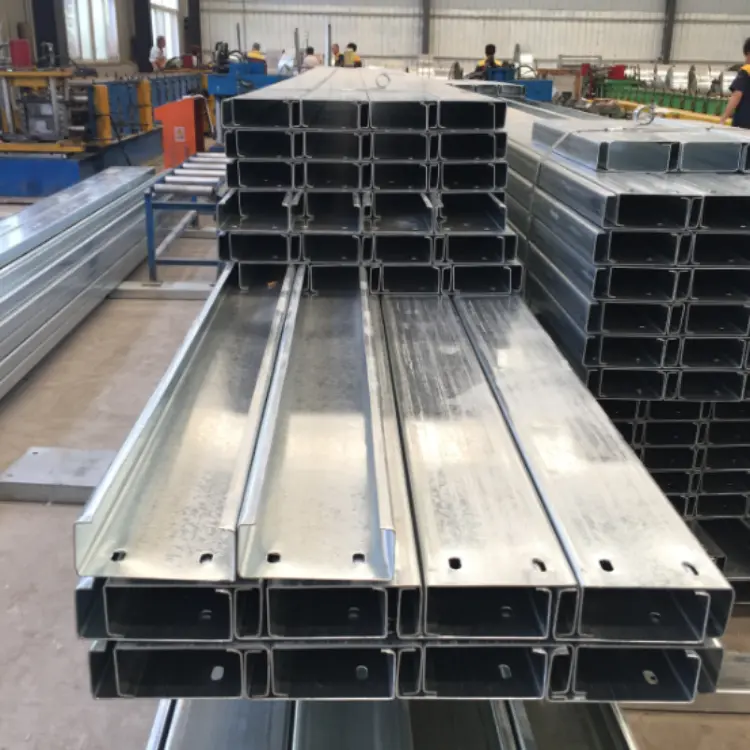

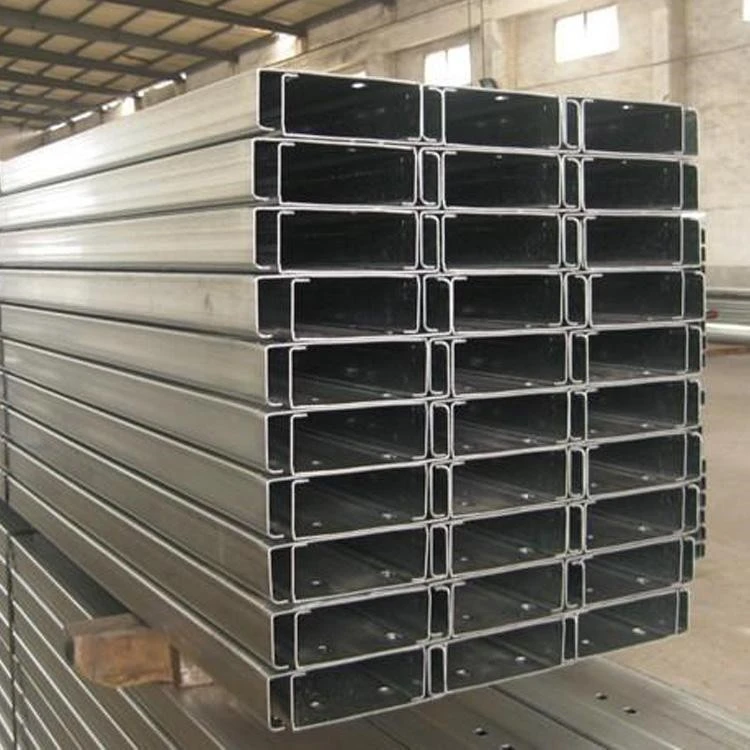

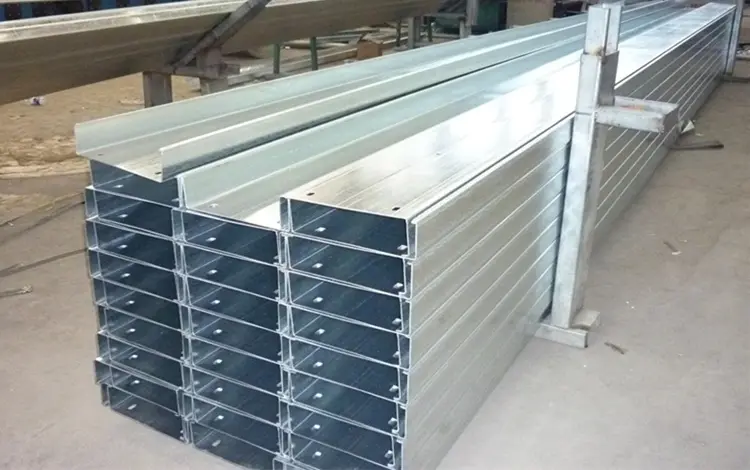

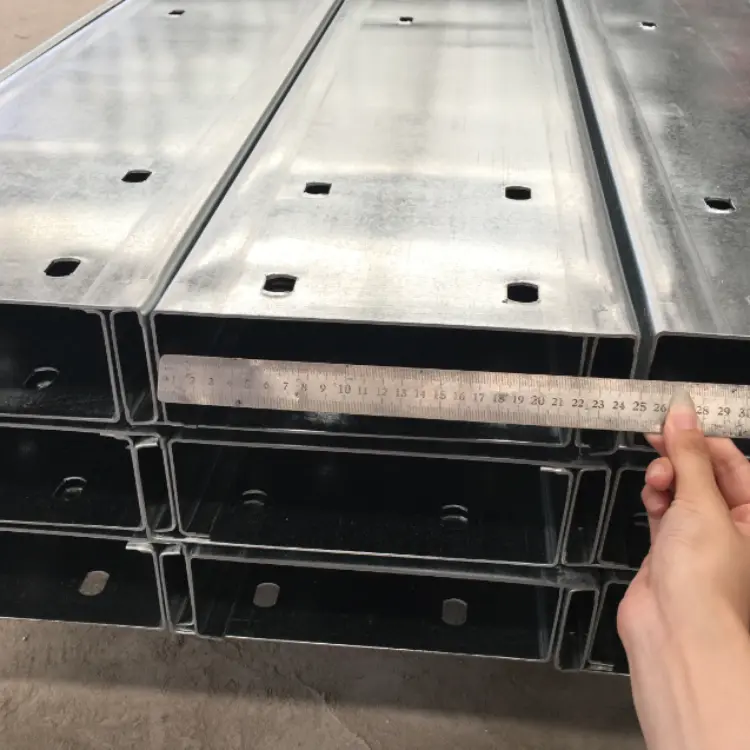

কোল্ড রোলড সি সেকশন স্টিল পুরলিন্স

কোল্ড রোলড সি সেকশন স্টিল পার্লিনগুলি হট-ডিপ গ্যালভানাইজড স্টিলের স্ট্রিপগুলি থেকে তৈরি করা হয়। ছাদের purlins এবং প্রাচীর purlins মধ্যে শ্রেণীবদ্ধ, তারা ইস্পাত beams, কলাম, বা স্থান ফ্রেমের উপরের কর্ড ইনস্টল করা হয়. তারা রঙ-লেপা ইস্পাত ছাদ এবং প্রাচীর প্যানেলের জন্য লোড-ভারবহন বেস হিসাবে কাজ করে, প্রধান ইস্পাত কাঠামোতে লোড স্থানান্তর করে এবং বিল্ডিং এনভেলপ সিস্টেমের কাঠামোগত কাঠামো হিসাবে কাজ করে। স্ট্যান্ডার্ড স্পেসিফিকেশন: Q235 হট-ডিপ গ্যালভানাইজড সি-সেকশন স্টিল যার একটি গ্যালভানাইজিং লেয়ার বেধ ≥80μm।

কোল্ড-ঘূর্ণিত সি-সেকশন ইস্পাত Purlin সিস্টেম উপাদান

1. প্রধান সদস্যদের জন্য সাধারণ স্পেসিফিকেশন

ছাদ: C140×50×20, C160×50×20, C180×60×20, C200×70×20

ওয়াল: C80×40×20, C100×50×20, C120×50×20

দেয়ালের বেধ: 1.8, 2.0, 2.2, 2.5 মিমি

2. টাই-রড সিস্টেম

1)। সোজা গোলাকার স্টিলের টাই-রড: Φ10, Φ12; তির্যকভাবে ইনস্টল করা।

2)। হাতা স্ট্রটস: Φ32×2.0 ঢালাই পাইপ; কঠোর সমর্থন প্রদানের জন্য তির্যক টাই-রডের ট্রানজিশন পয়েন্টে ইনস্টল করা হয়।

লেআউট: 4 মিটারের বেশি স্প্যান সহ ছাদের পিউলিনের জন্য টাই-রড বাধ্যতামূলক।

3. ইভ ব্রেসিস (স্যাগ রডস/বন্ধনী)

এল-আকৃতির কোণ ইস্পাত বা ছোট সি-সেকশন স্টিল; এক প্রান্তে পুরলিনের সাথে এবং অন্য প্রান্তে ইস্পাত বিমের সাথে সংযুক্ত। তারা ছাদে বাতাসের চাপের কারণে পুর্লিনকে উল্টে যেতে বাধা দেয় এবং দীর্ঘ-স্প্যান ছাদের জন্য এটি একটি আদর্শ বৈশিষ্ট্য।

4. সংযোগ উপাদান

1)। Purlin cleats: ইস্পাত বিম এবং কলামের উপর এমবেড করা বা ঢালাই করা; সি-সেকশন purlins এই cleats উপর বিশ্রাম.

2)। উচ্চ-শক্তির বোল্ট এবং স্ব-ড্রিলিং স্ক্রু: purlins splicing এবং purlins to cleats সুরক্ষিত করার জন্য ব্যবহৃত হয়।

5. অ্যাসোসিয়েটেড ক্ল্যাডিং/এনভেলপ লেয়ার

purlins উপরে স্থির: ছাদ/ওয়াল প্যানেল, নিরোধক, বাষ্প বাধা ঝিল্লি, এবং ছাঁটা/ফ্ল্যাশিং উপাদান.

তিনটি কনফিগারেশন বিকল্প

1. ছোট গুদাম (স্প্যান ≤ 9 মি): C140×50×2.0 ছাদের purlins + C100×50×2.0 প্রাচীর purlins; সাধারণ স্যাগ রড; কোন ফ্ল্যাঞ্জ ধনুর্বন্ধনী.

2. স্ট্যান্ডার্ড ফ্যাক্টরি বিল্ডিং (12-24m): C160/C180 ছাদের পুরলিন্স + সম্পূর্ণ স্যাগ রড এবং স্ট্রট সিস্টেম + ছাদের ফ্ল্যাঞ্জ ব্রেসিস।

3. উপকূলীয় উচ্চ-বাতাস এলাকা / স্পেস ফ্রেমের ছাদ: মোটা সি-সেকশন স্টিল (2.2-2.5 মিমি), স্যাগ রডের ঘনত্ব বৃদ্ধি এবং সম্পূর্ণ ছাদের ফ্ল্যাঞ্জ ব্রেসিং।

বিরোধী জারা বিশেষ উল্লেখ

স্ট্যান্ডার্ড ইনল্যান্ড: হট-ডিপ গ্যালভানাইজিং ≥ 80μm;

উপকূলীয় (লবণ স্প্রে): হট-ডিপ গ্যালভানাইজিং ≥ 120μm।

মূল সুবিধা

1. কোল্ড রোলড সি সেকশন ইস্পাত পুরলিন্সে একটি কাঠামোগতভাবে দক্ষ ক্রস-সেকশন রয়েছে, যা চমৎকার নমনীয় এবং সংকোচনশীল শক্তি, উপাদান অর্থনীতি এবং উচ্চ লোড বহন ক্ষমতা প্রদান করে।

2. মসৃণ, বুর-মুক্ত পৃষ্ঠ এবং নির্ভুলতা পাঞ্চিং সহজ স্প্লিসিং এবং সংযোগের সুবিধা দেয়।

3. অভিন্ন উপাদান বৈশিষ্ট্য এবং ভাল বলিষ্ঠতা; মোচড় এবং বিকৃতি প্রতিরোধী।

4. প্রি-পঞ্চড হোল সরাসরি অন-সাইট সমাবেশের অনুমতি দেয়, যা নির্মাণের সময়কে উল্লেখযোগ্যভাবে ছোট করে।

5. বিভিন্ন ছাদ এবং প্রাচীর cladding প্যানেল সঙ্গে সামঞ্জস্যপূর্ণ; হালকা ইস্পাত ভবন জন্য একটি অপরিহার্য ফ্রেমিং প্রোফাইল.

পার্থক্য হাইলাইট

I. লাইটওয়েট কিন্তু উচ্চ লোড বহন ক্ষমতা; প্রাথমিক কাঠামোগত খরচ হ্রাস করে।

ঠান্ডা-গঠিত পাতলা-প্রাচীরের অংশগুলির ওজন একই লোড বহন ক্ষমতার জন্য হট-রোল্ড চ্যানেল স্টিলের প্রায় এক-তৃতীয়াংশ। এটি উল্লেখযোগ্যভাবে ইস্পাত বিম, কলাম এবং ভিত্তির উপর লোড কমায়, সেইসাথে কাঠামোর জন্য প্রয়োজনীয় মোট ইস্পাত টনেজ। বিপরীতে, কংক্রিট purlins অত্যন্ত ভারী এবং স্থান ফ্রেম বা দীর্ঘ-স্প্যান হালকা ইস্পাত ছাদের জন্য অনুপযুক্ত।

২. কারখানার ব্যাপক উত্পাদন এবং দ্রুত ইনস্টলেশন

উপাদান নির্দিষ্ট দৈর্ঘ্য উত্পাদিত হয়; অন-সাইট সমাবেশ বোল্টযুক্ত সংযোগ সহ একটি শুষ্ক-নির্মাণ পদ্ধতি ব্যবহার করে, যা সাইটের কাটা বা ঢালাইয়ের প্রয়োজনীয়তা দূর করে। বিপরীতে, কাঠের পুরলিনের জন্য প্ল্যানিং এবং প্রিজারভেটিভ ট্রিটমেন্টের প্রয়োজন হয়, যেখানে কংক্রিটের পুরলিনের জন্য ফর্মওয়ার্ক, ঢালাই এবং কিউরিং প্রয়োজন হয়-যার ফলে নির্মাণের সময়রেখায় উল্লেখযোগ্য পার্থক্য হয়।

III. ক্রস-বিভাগীয় নকশা টাই-রড এবং হাঁটু বন্ধনীর সুবিধা দেয়; চমৎকার সামগ্রিক স্থিতিশীলতা

সি-সেকশন স্টিলের অভ্যন্তরীণ-কোঁকানো ঠোঁট সহজ কোণ-লোহার purlins তুলনায় পার্শ্বীয় মোচড় এবং বায়ু/তুষার লোডের উচ্চতর প্রতিরোধের সাথে একটি শক্তিশালী কাঠামোগত সিস্টেম তৈরি করে, বৃত্তাকার-দণ্ড টাই-রড এবং হাঁটু বন্ধনী সহজে ইনস্টল করার অনুমতি দেয়।

IV সম্পূর্ণ জারা সুরক্ষা এবং দীর্ঘ সেবা জীবনের জন্য হট-ডিপ গ্যালভানাইজড

পুরো অংশটি হট-ডিপ গ্যালভানাইজড, একটি অভিন্ন, বায়ুরোধী দস্তা আবরণ নিশ্চিত করে (অভ্যন্তরীণ অঞ্চলের জন্য 80μm, উপকূলীয় অঞ্চলের জন্য 120μm) যা বৃষ্টি এবং আর্দ্রতা থেকে ক্ষয় প্রতিরোধ করে। বিপরীতভাবে, কাঁচা কাঠ পচা এবং ফাটল প্রবণ, যখন স্ট্যান্ডার্ড কালো আয়রন চ্যানেল ইস্পাত পর্যায়ক্রমিক পেইন্টিংয়ের জন্য উচ্চ রক্ষণাবেক্ষণ খরচ বহন করে।

V. ড্রিল এবং রুট ইউটিলিটি সহজ

নদীর গভীরতানির্ণয় এবং বৈদ্যুতিক লাইনের জন্য গর্তগুলি সরাসরি ওয়েবে ড্রিল করা যেতে পারে, যা বিম বা পুরলিনের চারপাশে রুট করার প্রয়োজনীয়তা দূর করে এবং এর ফলে একটি পরিষ্কার, দক্ষ বিন্যাস তৈরি হয়। বিপরীতে, চ্যানেল ইস্পাতের পুরু দেয়াল ড্রিলিংকে কঠিন করে তোলে এবং কংক্রিটের পুরলিনগুলি নির্বিচারে ড্রিল করা যায় না।

VI. নমনীয় কাটিয়া এবং পরিবর্তন; পুনর্ব্যবহারযোগ্য এবং পুনর্ব্যবহারযোগ্য

ফ্যাক্টরি সম্প্রসারণের সময় বা দরজা এবং জানালার অবস্থানে পরিবর্তনের সময় পুনঃব্যবহারের জন্য সামগ্রীগুলিকে কাটা এবং বিভক্ত করা যেতে পারে এবং ইস্পাতটি 100% পুনর্ব্যবহারযোগ্য। কাঠ এবং কংক্রিট purlins, তবে, সাধারণত ধ্বংস করার পরে নির্মাণ বর্জ্য পরিণত হয়.

VII. অসামান্য খরচ-কার্যকারিতা

ক্রমাগত রোল-ফর্মিংয়ের মাধ্যমে উত্পাদিত, ইউনিট খরচ হট-রোল্ড চ্যানেল স্টিল বা চিকিত্সা করা কঠিন কাঠের পুরলিনের তুলনায় কম, এটি শিল্প ভবন খামের জন্য সবচেয়ে লাভজনক ফ্রেমিং পছন্দ করে তোলে।

অষ্টম। জেড-বিভাগের ইস্পাত থেকে সংক্ষিপ্ত পার্থক্য

কোল্ড রোলড সি সেকশন স্টিল পুরলিন্সের সোজা প্রান্ত রয়েছে, যা তাদেরকে দেয়াল এবং ছোট-বড় ছাদের জন্য উপযোগী করে তোলে যেখানে সহজ অন-সাইট স্প্লিসিং।

জেড-সেকশন স্টিল ল্যাপড, স্তব্ধ সংযোগের জন্য ডিজাইন করা হয়েছে, এটি দীর্ঘ-স্প্যান ছাদের জন্য উপযুক্ত করে তোলে।

IX. প্রতিযোগী পণ্যের সারসংক্ষেপ

1. হট-ঘূর্ণিত চ্যানেল ইস্পাত: ভারী স্ব-ওজন, ব্যয়বহুল উপাদান, এবং অপ্রয়োজনীয়;

2. টিম্বার purlins: জ্বলন্ত এবং পচা প্রবণ; অগ্নি নিরাপত্তা মান পূরণ করতে ব্যর্থ;

3. কংক্রিট purlins: ভারী এবং ইনস্টল করতে ধীর; মূলত ইস্পাত নির্মাণে পর্যায়ক্রমে আউট.

স্ট্যান্ডার্ড উত্পাদন প্রক্রিয়া

I. ইনকামিং কাঁচামাল পরিদর্শন

কাঁচামাল: হট-ডিপ গ্যালভানাইজড স্টিল স্ট্রিপ (Q235)। পরিদর্শনগুলি দস্তা আবরণ বেধ, ফালা বেধ, এবং ফলন শক্তি আবরণ. সাধারণ প্রাচীর বেধ: 1.8/2.0/2.2/2.5 মিমি। দস্তা আবরণের প্রয়োজনীয়তা: ≥80 μm (অভ্যন্তরীণ) এবং ≥120 μm (উপকূলীয়)। স্টিলের স্ট্রিপটি অবশ্যই খোসা ছাড়ানো, লেপযুক্ত দাগ বা কোঁকড়ানো প্রান্ত থেকে মুক্ত হতে হবে।

২. Uncoiling এবং খাওয়ানো

স্টিলের কয়েলটি আনকয়লারের উপর উত্তোলন → স্ট্রিপ চ্যাপ্টা → গঠন ইউনিটে খাওয়ানো হয় (বস্তু বিচ্যুতি রোধ করার জন্য একটি ট্র্যাকিং/সারিবদ্ধ ব্যবস্থার সাথে সজ্জিত)।

III. ক্রমাগত কোল্ড-রোল গঠন

স্টিলের স্ট্রিপটি রোলার তৈরির একাধিক সেটের মধ্য দিয়ে যায়, ধীরে ধীরে ওয়েব, উপরের এবং নীচের ফ্ল্যাঞ্জ এবং অভ্যন্তরীণ ঠোঁট গঠনের জন্য বাঁকানো হয়। একটি স্ট্যান্ডার্ড সি-সেকশন প্রোফাইল (যেমন, C80/C100/C140/C160/C180/C200) একটি একক পাসে তৈরি করা হয়।

IV সার্ভো-নিয়ন্ত্রিত কাট থেকে দৈর্ঘ্য

একটি অনলাইন হাইড্রোলিক ফ্লাইং করাত ব্যবহার করে প্রয়োজনীয় প্রকল্পের দৈর্ঘ্য কাটা; কাটা প্রান্তটি মসৃণ এবং বিকৃতি থেকে মুক্ত।

V. ঘুষি

বোল্টের ছিদ্র এবং স্যাগ রডের জন্য বৃত্তাকার গর্তগুলি পরবর্তী সমাবেশ এবং বেঁধে দেওয়ার জন্য সমাপ্ত পণ্যের প্রান্তে বা ওয়েবে পাঞ্চ করা হয়।

VI. সমাপ্ত পণ্য গুণমান পরিদর্শন

1. বিভাগের উচ্চতা, ফ্ল্যাঞ্জের প্রস্থ, ঠোঁটের মাত্রা এবং প্রাচীরের বেধ পরিমাপ করুন;

2. দস্তা আবরণ নমন, মোচড়, বা ক্ষতি জন্য পরিদর্শন; অ-সঙ্গতিপূর্ণ আইটেম আলাদা করুন।

VII. স্ট্যাকিং এবং Bundling

সুন্দরভাবে স্ট্যাক এবং একই স্পেসিফিকেশন পণ্য বান্ডিল; মডেল, বেধ এবং দৈর্ঘ্য সহ লেবেল; গুদামজাত করার জন্য কাঠের প্যালেটগুলিতে প্যাক করুন।

অষ্টম। আনুষঙ্গিক উপাদানগুলির প্রক্রিয়াকরণ (স্যাগ রড, স্ট্রটস, হাঁটু বন্ধনী, পুরলিন ক্লিট)

1. স্ট্রেইট/ডায়াগোনাল সাগ রড: গোলাকার ইস্পাত কাটা → থ্রেড রোলিং;

2. Struts: ঢালাই পাইপ কাটা;

3. হাঁটু ধনুর্বন্ধনী এবং purlin ক্লিটস: CNC কাটিং, বাঁকানো, এবং স্টিল প্লেট গ্যালভানাইজিং।

IX. অন-সাইট নির্মাণ প্রক্রিয়া

1. স্টীল বিম/কলামে ঝালাই পুরলিন ক্লিট;

2. কোল্ড রোলড সি সেকশন স্টিলের পুরলিনগুলিকে অবস্থানে তুলে ধরুন এবং সেগুলিকে ক্লিটে বোল্ট করুন;

3. স্যাগ রড এবং হাতা স্ট্রট ইনস্টল করুন; ছাদের জন্য ইভ ব্রেসিস (হাঁটু বন্ধনী) ইনস্টল করুন।

মূল কর্মক্ষমতা পরামিতি

I. কাঁচামালের পরামিতি

1. উপাদান: Q235B কোল্ড-রোল্ড হট-ডিপ গ্যালভানাইজড স্টিল স্ট্রিপ

2. Galvanized আবরণ বেধ

স্ট্যান্ডার্ড অভ্যন্তরীণ এলাকা: ≥80μm

উপকূলীয় বা রাসায়নিক জারা অঞ্চল: ≥120μm

২. মূলধারার সেকশন স্পেসিফিকেশন (H×B×C: উচ্চতা × ফ্ল্যাঞ্জ × ঠোঁট)

C160×60×20, C180×60×20, C200×60×20, C220×70×20, C250×75×20, C280×80×20, C300×80×20; বেধ: 1.8-3.0 মিমি।

III. যান্ত্রিক বৈশিষ্ট্য

1. ফলন শক্তি: ≥235 MPa

2. রৈখিক সম্প্রসারণ সহগ: 1.2×10⁻⁵/℃ (রঙ-কোটেড স্টিল শীটগুলির তাপীয় প্রসারণের সাথে সামঞ্জস্যপূর্ণ)

IV আনুষঙ্গিক উপাদান পরামিতি

1. সাগ রড

স্ট্রেইট/ডায়াগোনাল সাগ রড: φ10 বা φ12 Q235 গোলাকার ইস্পাত; প্রান্তগুলি থ্রেড-ঘূর্ণিত এবং হট-ডিপ গ্যালভানাইজড।

স্ট্রুট হাতা: Φ32×2.0 ঢালাই পাইপ; একটি পাতলা গোলাকার ইস্পাতের রড উত্তেজনার জন্য অভ্যন্তরের মধ্য দিয়ে যায়।

একটি স্যাগ রড সিস্টেম পুরলিন স্প্যান >4 মিটারের জন্য বাধ্যতামূলক।

2. ইভ ব্রেসিস (ছাদ-নির্দিষ্ট)

ছোট সি-সেকশন বা কোণ ইস্পাত থেকে কাটা; বেধ পুরলিনের সাথে মেলে বা 1.8 মিমি; একটি প্রান্ত পুরলিনের সাথে এবং অন্যটি ইস্পাতের রশ্মির সাথে সংযুক্ত করে যাতে পুর্লিন উল্টে না যায়।

3. সংযোগ উপাদান

পার্লিন ক্লিটস: 3.0-5.0 মিমি হট-ডিপ গ্যালভানাইজড স্টিল প্লেট; বন্ধন বোল্ট: M12 বা M14 হট-ডিপ গ্যালভানাইজড বোল্ট।

V. কোল্ড রোল্ড সি সেকশন স্টিল পার্লিনের জন্য নির্বাচন এবং অ্যাপ্লিকেশন রেফারেন্স

1. ছোট গুদাম (স্প্যান ≤ 9 মি, সরু কলামের ব্যবধান): ছাদ C140×50×2.0; ওয়াল C100×50×2.0

2. স্ট্যান্ডার্ড ফ্যাক্টরি বিল্ডিং (স্প্যান 12-24 মি, কলামের ব্যবধান প্রায় 6-7 মি): ছাদ C160/C180 (দেয়ালের বেধ 2.0-2.2 মিমি); স্যাগ রড এবং ফ্ল্যাঞ্জ ধনুর্বন্ধনীর একটি সম্পূর্ণ সেট দিয়ে সজ্জিত

3. উপকূলীয় উচ্চ-বাতাস অঞ্চল: পুরু purlins (দেয়ালের পুরুত্ব 2.2-2.5 মিমি); সাগ রড কাছাকাছি বিরতিতে ইনস্টল করা হয়

4. বড় কারখানা বিল্ডিং (কলামের ব্যবধান > 7 মি): ছাদ C200, C220, C250, C280, C300 (দেয়ালের বেধ 2.0–3.0 মিমি); স্যাগ রড এবং ফ্ল্যাঞ্জ ধনুর্বন্ধনীর একটি সম্পূর্ণ সেট দিয়ে সজ্জিত
