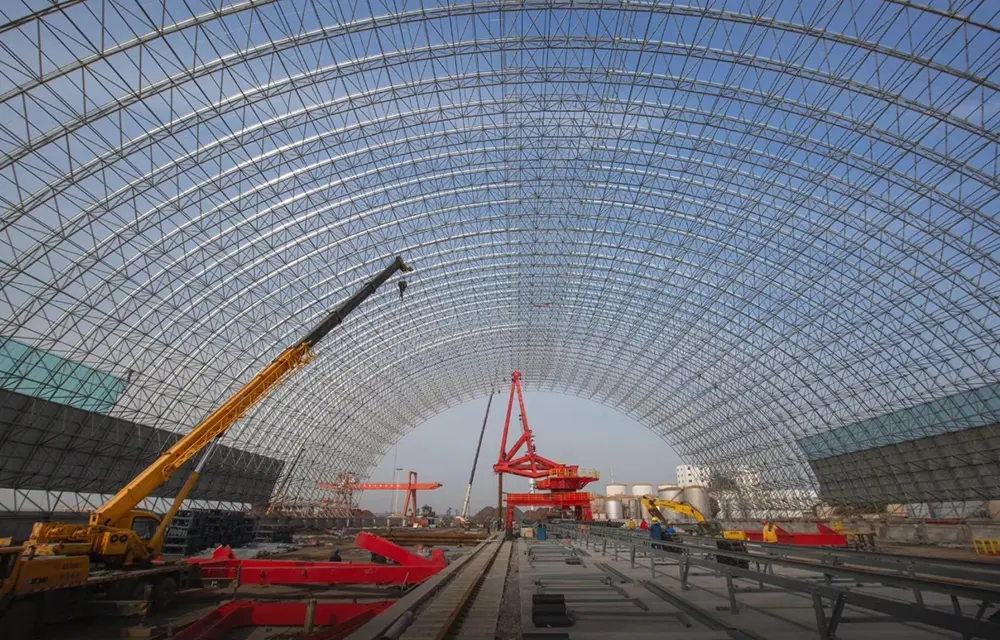

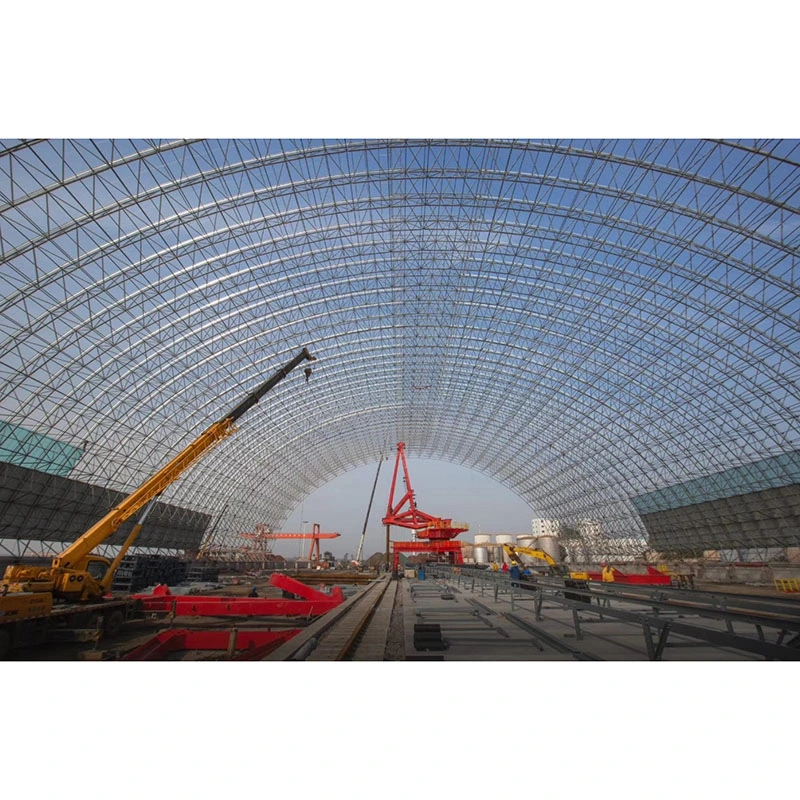

প্রচলিত ফ্ল্যাট স্পেস ফ্রেম বা পোর্টাল অনমনীয় ফ্রেমের বিপরীতে, লং স্প্যান স্টিল ল্যাটিস শেল স্ট্রাকচার একটি বাঁকা স্থানিক গ্রিড লোড-বেয়ারিং সিস্টেম ব্যবহার করে। সমতল কাঠামো প্রাথমিকভাবে বাঁকানো ক্রিয়ার উপর নির্ভর করে, এই সিস্টেমটি শেল-আর্ক থ্রাস্ট এবং স্থানিক সদস্যদের অক্ষীয় ক্রিয়ার সংমিশ্রণের মাধ্যমে লোড-ভারবহন ক্ষমতা অর্জন করে।
এই সিস্টেমটি শুধুমাত্র স্বতন্ত্র সদস্যদের সমাবেশ নয় বরং একটি সম্পূর্ণ, সমন্বিত সমাধান যার মধ্যে রয়েছে স্ট্রাকচারাল নোড, স্লাইডিং বিয়ারিং, থ্রাস্ট-প্রতিরোধী ভিত্তি উপাদান, ছাদের খাম এবং বজ্র/জারা সুরক্ষা। এটি বিশেষভাবে 60 মিটারের বেশি কলাম-মুক্ত ছাদ, জটিল বাঁকা জ্যামিতি এবং ভারী বাতাস এবং তুষার বোঝার সাপেক্ষে সাইটগুলির সাথে সম্পর্কিত কাঠামোগত চ্যালেঞ্জগুলি মোকাবেলা করার জন্য ইঞ্জিনিয়ার করা হয়েছে। দীর্ঘমেয়াদী অপারেশনাল নিরাপত্তার সাথে স্থাপত্যের নান্দনিকতার ভারসাম্য বজায় রেখে, এটি অতি-বৃহৎ-স্প্যান শিল্প সুবিধা এবং পাবলিক ভেন্যুতে ছাদের জন্য একটি মূলধারার পছন্দ হয়ে উঠেছে।
লং স্প্যান স্টিল ল্যাটিস শেল স্ট্রাকচার - যাকে প্রায়ই "স্টিল ল্যাটিস শেল" হিসাবে উল্লেখ করা হয় - এটি এক ধরণের বাঁকা, অত্যন্ত স্থিতিশীলভাবে অনির্ধারিত স্থানিক গ্রিড কাঠামো। এটি মূলত একটি সমতল স্থান ফ্রেম যা একটি ক্রমাগত বাঁকা পৃষ্ঠ তৈরির জন্য খিলানযুক্ত, গোলাকার, উপবৃত্তাকার, নলাকার এবং হাইপারবোলিক প্যারাবোলয়েড জ্যামিতিগুলিকে অন্তর্ভুক্ত করে। সংজ্ঞায়িত বৈশিষ্ট্য হল বাহ্যিক অনুভূমিক খিলান থ্রাস্ট, প্রয়োজনীয় সমর্থন, রিং বিম বা থ্রাস্ট-প্রতিরোধী ভিত্তি তৈরি করা যা অভ্যন্তরীণ শক্তিকে প্রতিহত করতে পারে। বিপরীতে, ফ্ল্যাট স্পেস ফ্রেমগুলি প্রাথমিকভাবে উল্লম্ব দিকে ভার বহন করে এবং কোনও অনুভূমিক খিলান থ্রাস্ট তৈরি করে না; দুটি সিস্টেমকে পরিচালনাকারী মৌলিক যান্ত্রিক নীতিগুলি সম্পূর্ণ আলাদা।
- সদস্য লোড হচ্ছে: প্রাথমিকভাবে অক্ষীয় টান এবং সংকোচন; স্থানীয় নমন চাপের অনুপস্থিতি অভিন্ন চাপ বিতরণ নিশ্চিত করে।
- লোড স্থানান্তর: উল্লম্ব ছাদের লোডগুলি বাঁকা পৃষ্ঠের স্পর্শক দিক বরাবর শেলের মধ্যে অক্ষীয় শক্তিতে সমাধান করা হয়; লোড পাথ সংক্ষিপ্ত, যার ফলে সর্বনিম্ন শক্তি ক্ষতি হয়।
- অপারেশনাল উপযুক্ততা: একটি অত্যন্ত স্থিতিশীলভাবে অনির্ধারিত অপ্রয়োজনীয় কাঠামো; স্থানীয় সদস্যদের ব্যর্থতা বিশ্বব্যাপী পতনকে ট্রিগার করে না, হঠাৎ বাতাস, তুষার এবং ভূমিকম্পের ঘটনাগুলির বিরুদ্ধে উচ্চতর স্থিতিস্থাপকতা প্রদান করে।
- একক-স্তর স্টিল ল্যাটিস শেল: খুব কম স্ব-ওজন সহ একক-স্তর সদস্য ব্যবস্থা; ছোট-থেকে-মাঝারি স্প্যান (15-60 মি) চকচকে গম্বুজ এবং ছোট ল্যান্ডস্কেপ প্যাভিলিয়নের জন্য উপযুক্ত; শুধুমাত্র কম বাতাস এবং তুষার লোড সহ অঞ্চলে প্রযোজ্য; প্রধানত ঢালাই ইস্পাত হাব নোড ব্যবহার করে।
- ডাবল-লেয়ার বোল্টেড-বল ল্যাটিস শেল: ডাবল-লেয়ার গ্রিড কনফিগারেশন যার মধ্যে উপরের এবং নীচের কর্ডগুলি সংযুক্ত করা ওয়েব সদস্যদের সাথে রয়েছে; উচ্চ কঠোরতা প্রদান করে; স্ট্যান্ডার্ড বড়-স্প্যান (30-100m) কয়লা শেড এবং নলাকার স্টোরেজ শেলগুলির জন্য উপযুক্ত; প্রমিত বায়ু এবং তুষার অবস্থা সহ অভ্যন্তরীণ সাইটগুলির জন্য পছন্দের পছন্দ।
- ডাবল-লেয়ার ওয়েল্ডেড-বল ল্যাটিস শেল: গোলাকার নোডগুলিতে পূর্ণ-অনুপ্রবেশ ঢালাই বৈশিষ্ট্য, বিকৃতির ব্যতিক্রমী প্রতিরোধ প্রদান করে; অতি-বড় স্প্যান (60-200m) এবং উপকূলীয় অঞ্চলে ভারী-লোড স্টোরেজ সুবিধার জন্য উপযুক্ত প্রবল বাতাস এবং ভারী তুষারপাতের সাপেক্ষে।
প্রাথমিক উপাদান নির্বাচনের মানদণ্ড: Q235B স্প্যান ≤60m এবং ছাদের লোডের জন্য নির্বাচন করা হয়েছে ≤0.9 kN/m²; Q355B ইস্পাত 60m> স্প্যান, ভারী-লোড কয়লা শেড, এবং উপকূলীয় অঞ্চলের জন্য ব্যবহৃত হয়।
কাস্টম-কাট সার্কুলার হোলো সেকশন (CHS) সদস্য এবং তিন ধরনের বিশেষ নোড রয়েছে; সমস্ত সদস্য প্রমিত দৈর্ঘ্য ব্যবহার না করে পৃষ্ঠের বক্রতার উপর ভিত্তি করে নির্দিষ্ট দৈর্ঘ্যে কাটা হয়। বেস উপকরণের মধ্যে রয়েছে সীমলেস স্টিলের পাইপ এবং উচ্চ-ফ্রিকোয়েন্সি ঝালাই করা ইস্পাত পাইপ, যার স্পেসিফিকেশন φ60×3.5 থেকে φ219×10 পর্যন্ত। নোডের ধরনগুলির জন্য পৃথকীকৃত অ্যাপ্লিকেশন পরিস্থিতি:
- বোল্টেড ফাঁপা গোলক: নিম্ন-বক্রতা নলাকার শেল এবং দ্বি-স্তর প্রচলিত জালিকা খোলস; বোল্ট ব্যবহার করে সাইটে একত্রিত করা, শূন্য অন-সাইট ঢালাই প্রয়োজন।
- ঢালাই করা ফাঁপা গোলক: বড়-স্প্যান, ভারী-লোড, এবং পুরু-শেলের কাঠামো; স্থানীয় নিষ্পেষণ বিকৃতি প্রতিহত করার জন্য অভ্যন্তরীণ কুণ্ডলীকার শক্ত করা পাঁজরের বৈশিষ্ট্য।
- কাস্ট স্টিল হাব নোড: বিশেষত একক-স্তর বাঁকা গম্বুজের জন্য; প্লাগ-ইন সংযোগগুলি ব্যবহার করুন এবং কম্পোনেন্ট প্রমিতকরণের সর্বোচ্চ স্তরের অফার করুন।
অ্যাসোসিয়েটেড ফাস্টেনার: বোল্টেড স্ফিয়ার সিস্টেমগুলি স্ট্যান্ডার্ড গ্রেড 10.9 উচ্চ-শক্তির বোল্ট, শঙ্কুযুক্ত মাথা, সিলিং প্লেট এবং হাতা ব্যবহার করে; ঢালাই করা গোলক সিস্টেমে স্ট্যান্ডার্ড ফাস্টেনারের অভাব রয়েছে, যা সম্পূর্ণরূপে বেভেলড প্রান্ত সহ সম্পূর্ণ-অনুপ্রবেশ বাট ওয়েল্ডের উপর নির্ভর করে।
রেটিকুলেটেড শেলের অনুভূমিক আর্চ থ্রাস্ট একটি স্পেস ফ্রেমের 3-5 গুণ; ভুল সমর্থন নির্বাচন সরাসরি ছাদ পতন হতে পারে. চার ধরণের সমর্থন এবং তাদের প্রয়োগের পরিস্থিতি:
- স্থায়ী কব্জা সমর্থন: বিল্ডিং কোণে অবস্থিত; উল্লম্ব এবং দ্বিমুখী অনুভূমিক স্থানচ্যুতিকে নিয়ন্ত্রণ করুন, শেলের আর্চ থ্রাস্টের 60% এর বেশি সহ্য করুন এবং চাপ উপশম করার জন্য সামান্য ঘূর্ণনের অনুমতি দিন।
- একমুখী স্লাইডিং সমর্থন করে: পরিধি বা রেডিয়াল দিক বরাবর স্লাইড; বিশেষভাবে ঋতু তাপমাত্রার পার্থক্যের কারণে তাপীয় থ্রাস্ট মুক্তি দেওয়ার জন্য ডিজাইন করা হয়েছে, তাপীয় প্রসারণ এবং সংকোচনের কারণে ক্র্যাকিং প্রতিরোধ করে।
- টেনসাইল হিংড সমর্থন করে: উপকূলীয় বা খোলা, উন্মুক্ত সাইটগুলিতে ব্যবহৃত হয়; নেতিবাচক বায়ু স্তন্যপান শক্তি প্রতিহত করে এবং জালিকাযুক্ত শেলকে বায়ু দ্বারা উত্তোলন বা ছিঁড়ে যাওয়া থেকে বিরত রাখে।
- ইলাস্টিক সাপোর্ট: অসম ফাউন্ডেশন সেটেলমেন্ট বা অনিয়মিত দ্বিগুণ-বাঁকা জালিকাযুক্ত শেলগুলির জন্য ব্যবহৃত হয়; লোড বন্টন সামঞ্জস্য করতে ভিত্তি বিকৃতির সাথে খাপ খাইয়ে নিন।
সাপোর্ট আনুষাঙ্গিক: 18-30 মিমি পুরু বেস প্লেট, 12-20 মিমি পার্শ্বীয় শক্ত পাঁজর, Q355B এমবেডেড অ্যাঙ্কর বোল্ট এবং লেভেলিং/অ্যান্টি-স্লিপ শিমস।
স্ট্যান্ডার্ড আইসোলেটেড পাইল ক্যাপগুলি জালিকার শেল দ্বারা উত্পন্ন বাহ্যিক থ্রাস্টকে প্রতিহত করতে পারে না; অতএব, লক্ষ্যযুক্ত শক্তিবৃদ্ধি প্রয়োজন। ফাউন্ডেশন C30–C35 রিইনফোর্সড কংক্রিট আইসোলেটেড পাইল ক্যাপ, স্ট্রিপ ফাউন্ডেশন বা পাইল ক্যাপ ব্যবহার করে। বাহ্যিক স্থানচ্যুতি রোধ করার জন্য ফাউন্ডেশনের বাইরের অংশে অ্যান্টি-আপলিফ্ট গ্রাউন্ড বিম এবং কংক্রিটের কাউন্টারওয়েট পিয়ার ইনস্টল করা হয়েছে। এমবেডেড স্টিল বিয়ারিং প্লেটের সমতলতা সহনশীলতা ≤2 মিমিতে সেট করা হয়েছে যাতে বিয়ারিংগুলির মসৃণ স্লাইডিং নিশ্চিত করা যায়।
ছাদ ঘেরা ব্যবস্থা তিন প্রকারের অন্তর্ভুক্ত: বাঁকা ব্যারেল শেলগুলির জন্য অ্যালুমিনিয়াম-ম্যাগনেসিয়াম-ম্যাঙ্গানিজ স্ট্যান্ডিং-সিম প্যানেল, দিবালোক গম্বুজগুলির জন্য টেম্পারড ইনসুলেটিং গ্লাস এবং ঘেরা কয়লা শেডগুলির জন্য প্রোফাইলযুক্ত রঙ-লেপা ইস্পাত শীট। সেকেন্ডারি স্ট্রাকচারাল সদস্যরা সম্পূর্ণরূপে হট-ডিপ গ্যালভানাইজড সি- এবং জেড-সেকশন পুরলিনের সমন্বয়ে গঠিত, যা ছাদের টাই রড এবং ইভ স্ট্রট দ্বারা পরিপূরক। পাশ্বর্ীয় স্থায়িত্ব নিশ্চিত করা হয় একটি বাইরের রিইনফোর্সড কংক্রিট রিং বিম দ্বারা যাতে সামগ্রিক আর্চ থ্রাস্ট থাকে, সাথে গ্যাবলের প্রান্তে এবং কলামগুলির মধ্যে অতিরিক্ত স্টিলের ব্রেসিং থাকে যাতে প্রান্তে পার্শ্বীয় স্থানচ্যুতি রোধ করা যায়।
- জারা বিরোধী: হট-ডিপ গ্যালভানাইজড আবরণ বেধ ≥85μm স্ট্যান্ডার্ড অভ্যন্তরীণ সাইটের জন্য এবং ≥120μm উপকূলীয় সাইটগুলির জন্য লবণ স্প্রেতে; ক্ষতিগ্রস্থ গ্যালভানাইজিং-এর সাইটে মেরামতের জন্য Sa2.5 ঘষিয়া তুলিয়া ফেলিতে সক্ষম ব্লাস্টিং এর পরে একটি তিন-স্তর ইপোক্সি জিঙ্ক-সমৃদ্ধ আবরণ ব্যবস্থা জড়িত।
- অগ্নি প্রতিরোধক: পাবলিক ভেন্যুগুলি পাতলা-ফিল্ম অগ্নি-প্রতিরোধী আবরণ দিয়ে লেপা হয় (0.5h–2.0h অগ্নি প্রতিরোধের জন্য রেট করা হয়); আবদ্ধ শিল্প কয়লা শেডের জন্য স্ট্যান্ডার্ড অগ্নি-প্রতিরোধী আবরণের প্রয়োজন হয় না।
- লাইটনিং সুরক্ষা: টপ-কর্ড সদস্যরা একটি প্রাকৃতিক বজ্র-ক্যাপচারিং জাল হিসাবে কাজ করে, একটি সম্পূর্ণ গ্রাউন্ডিং সার্কিট তৈরি করতে ভারবহন অ্যাঙ্কর বোল্টের মাধ্যমে ফাউন্ডেশনের প্রধান শক্তিশালীকরণ বারগুলির সাথে সংযুক্ত থাকে; কোন অতিরিক্ত বাজ সুরক্ষা স্ট্রিপ প্রয়োজন হয় না.
ইস্পাত টিউব সদস্য + বোল্ট করা বল + একমুখী স্লাইডিং কব্জা সমর্থন + স্ট্রিপ থ্রাস্ট-প্রতিরোধী ভিত্তি + রঙ-লেপা ইস্পাত ক্ল্যাডিং; আবদ্ধ শুকনো কয়লা শেড এবং সামগ্রিক সাইলোর জন্য আদর্শ; সর্বনিম্ন খরচ এবং স্বল্পতম নির্মাণ সময়কাল।
পুরু-দেয়ালের ঢালাই করা টিউব + শক্ত ঢালাই করা ফাঁপা গোলক + স্থায়ী টান-প্রতিরোধী সমর্থন + পাইল ক্যাপ ফাউন্ডেশন + অ্যালুমিনিয়াম-ম্যাগনেসিয়াম-ম্যাঙ্গানিজ ছাদ; স্টেডিয়াম এবং বিমানবন্দর টার্মিনালে বড়-স্প্যান গম্বুজের জন্য উপযুক্ত; বাতাস এবং তুষার লোডের বিরুদ্ধে সর্বোচ্চ অপ্রয়োজনীয়তা প্রদান করে।
প্রমিত বাঁকা বৃত্তাকার টিউব + কাস্ট স্টিল হাব নোড + লাইটওয়েট হিংড সাপোর্ট + গ্লাস স্কাইলাইট ছাদ; ল্যান্ডস্কেপ অলিন্দ এবং ছোট প্রদর্শনী হলের জন্য উপযুক্ত; উচ্চতর নান্দনিক আবেদন অফার করে।
100 মিটার স্প্যানের জন্য, ইস্পাত খরচ ডাবল-লেয়ার ফ্ল্যাট স্পেস ফ্রেমের তুলনায় 18%-25% কম; শেলের খিলান প্রভাব স্বাভাবিকভাবেই লোড বিতরণ করে, ভবিষ্যতের কাঠামোগত শক্তিবৃদ্ধির প্রয়োজনীয়তা দূর করে।
গোলাকার বা জটিল দ্বিগুণ-বাঁকা ছাদ আকার গঠন করতে সক্ষম; পোর্টাল অনমনীয় ফ্রেমের 36m অর্থনৈতিক স্প্যান সীমা অতিক্রম করে এবং অনন্য আর্কিটেকচারাল ফর্মগুলির জন্য অনুমোদনের প্রয়োজনীয়তা পূরণ করে।
বাঁকা জ্যামিতি নিষ্কাশনের জন্য অন্তর্নিহিত ঢাল প্রদান করে, ঢাল তৈরি করতে অতিরিক্ত ভরাট স্তরের প্রয়োজনীয়তা দূর করে এবং ছাদের ফুটো এবং জলের পুকুরের সাথে সম্পর্কিত রক্ষণাবেক্ষণের ঝুঁকি হ্রাস করে।
একটি অত্যন্ত স্থিতিশীলভাবে অনির্ধারিত কাঠামো হিসাবে, এটি বিউফোর্ট স্কেল 12 বায়ু, তুষারঝড় এবং আঞ্চলিক ভূমিকম্পের ক্রিয়াকলাপ প্রতিরোধে সমস্ত প্ল্যানার ইস্পাত কাঠামোকে ছাড়িয়ে যায়।
জলবাহী উত্তোলন দ্বারা অনুসরণ সমন্বিত স্থল সমাবেশ সমর্থন করে; উচ্চ-উচ্চতায় কাজ 70% হ্রাস করে, যার ফলে সাইটের নিরাপত্তা দুর্ঘটনার হার হ্রাস পায়।
অভিন্ন বৃত্তাকার ফাঁপা বিভাগগুলি মরিচা অপসারণ এবং পরিদর্শনকে সহজতর করে; বাঁকা ছাদ বৃষ্টির জল এবং ধুলোকে স্বাভাবিকভাবে স্লাইড করার অনুমতি দেয়, পরিষ্কারের ফ্রিকোয়েন্সি অর্ধেক করে।
পোর্টাল অনমনীয় ফ্রেমের অভিজ্ঞতা শুধুমাত্র প্ল্যানার, একমুখী নমন; স্প্যান 36m অতিক্রম করলে খরচ বেড়ে যায়, এবং তারা বাঁকা আকার তৈরি করতে পারে না। সমতল স্থান ফ্রেম অনুভূমিক খিলান খোঁচা ছাড়া স্থানিক টান এবং সংকোচনের উপর সম্পূর্ণরূপে নির্ভর করে; এগুলিকে বাঁকা পৃষ্ঠের সাথে খাপ খাইয়ে নেওয়ার জন্য অনেকগুলি অ-মানক উপাদানের প্রয়োজন হয়, খরচ 40% এর বেশি বৃদ্ধি পায়। লং স্প্যান স্টিল ল্যাটিস শেল স্ট্রাকচারগুলি দ্বিমুখী স্থানিক খিলান ক্রিয়া ব্যবহার করে, এগুলিকে বাঁকা পৃষ্ঠের জন্য স্বাভাবিকভাবে উপযুক্ত করে তোলে এবং অতি-বড় স্প্যানগুলির জন্য উল্লেখযোগ্য ব্যয় সুবিধা প্রদান করে।
স্পেস ফ্রেমের জন্য সাধারণত উচ্চতায় টুকরো টুকরো সমাবেশ প্রয়োজন, সাইটের নমনীয়তা সীমিত করে; ইস্পাত জালির শেলগুলি চারটি নির্মাণ পদ্ধতি বেছে নেওয়ার অনুমতি দেয়, যার মধ্যে সীমিত স্থানগুলির জন্য উপযুক্ত ঘূর্ণনগত স্লাইডিং কৌশল রয়েছে। ঘেরের বিষয়ে, ইস্পাত জালির শেলের বক্রতা অ্যালুমিনিয়াম-ম্যাগনেসিয়াম-ম্যাঙ্গানিজ প্যানেল এবং বাঁকা কাচের সাথে পুরোপুরি সারিবদ্ধ করে, ছাদের প্যানেলের টর্সনাল স্ট্রেস দূর করে এবং ভবিষ্যতে ক্র্যাকিংয়ের ঝুঁকি হ্রাস করে।
কাঠামোগত সদস্যরা সম্পূর্ণরূপে বিজোড় বৃত্তাকার টিউব দ্বারা গঠিত, কোণ বা চ্যানেল স্টিলের সাথে পাওয়া ময়লা আটকানো "মৃত অঞ্চল" দূর করে; এটি হট-ডিপ গ্যালভানাইজিং এবং লেপ প্রয়োগের সময় সম্পূর্ণ কভারেজ নিশ্চিত করে, উপকূলীয় পরিবেশে প্ল্যানার স্পেস ফ্রেমের তুলনায় 8-12 বছর অ্যান্টি-জারোশন আয়ুষ্কাল বাড়ায়। বিভাগ দ্বারা প্রমিত প্রক্রিয়াকরণ কর্মপ্রবাহ
1. বোল্টেড-বল প্রিসিশন মেশিনিং: গোলাকার ইস্পাত ফোরজিং ফাঁকা → গোলাকার পৃষ্ঠের লেদ ফিনিশিং → মাল্টি-স্টেশন ড্রিলিং এবং নির্দিষ্ট কোণ/বক্রতায় ট্যাপিং → অভ্যন্তরীণ ফাটলগুলির জন্য চৌম্বক কণা পরিদর্শন (MPI) → হট-ডিপ গ্যালভানাইজিং।
2. সদস্য যথার্থ মেশিনিং: স্টিলের টিউবগুলির দৈর্ঘ্যে CNC কাটা → শঙ্কুযুক্ত মাথাগুলির মেশিনিং → উভয় প্রান্তে সম্পূর্ণ-অনুপ্রবেশ CO2 পরিধিগত ঢালাই → 20% সমালোচনামূলক সদস্যের উপর অতিস্বনক পরীক্ষা (UT, গ্রেড II)
3. আনুষঙ্গিক প্রক্রিয়াকরণ: গ্রেড 10.9 বোল্টের নিভে যাওয়া, টেম্পারিং এবং পরিদর্শন; থ্রেড ফিট সহনশীলতা নিশ্চিত করতে হাতা এবং সেট স্ক্রুগুলির একযোগে গ্যালভানাইজিং।
4. ফ্যাক্টরি প্রি-অ্যাসেম্বলি: 1:1 স্কেলের বাঁকা সমাবেশ জিগ → ফ্যান-আকৃতির ইউনিটগুলির ট্রায়াল সমাবেশ → গোলাকার বৃদ্ধি এবং বোল্ট সন্নিবেশ গভীরতার যাচাইকরণ → অ-মানক সদস্যদের সমন্বয়।
5. জোনাল প্যাকেজিং: পরিধি এবং রেডিয়াল সংখ্যার উপর ভিত্তি করে শ্রেণীবদ্ধ প্যাকিং → সাইটে সমাবেশ ক্রম চিহ্নিত করা।
6. অন-সাইট ইনস্টলেশন: সাপোর্ট লেভেলিং → নিচের কর্ড গ্রিডের সমাবেশ → ওয়েব সদস্যদের ইনস্টলেশন এবং টপ কর্ড ক্লোজার → উচ্চ-শক্তির বোল্টের চূড়ান্ত শক্তকরণ → গ্যালভানাইজিং টাচ-আপ এবং ফায়ারপ্রুফ লেপ।
স্টিল প্লেট গোলার্ধের স্ট্যাম্পিং → বেভেলিং → অভ্যন্তরীণ বালাকার শক্ত পাঁজরের সমাবেশ → গোলক বন্ধের জন্য নিমজ্জিত আর্ক ওয়েল্ডিং (SAW) → 100% UT (গ্রেড II) ওয়েল্ড পরিদর্শন → গোলকগুলির নাকাল এবং গ্যালভানাইজিং; প্রতিটি ঢালাই পরিদর্শন এবং গ্রহণযোগ্যতা সহ, গোলক থেকে সদস্যদের অন-সাইট পূর্ণ-অনুপ্রবেশ বেভেল ঢালাই।
কাস্ট-স্টিল নোডগুলির যথার্থ কাস্টিং → মাল্টি-ডিরেকশনাল সংযোগ স্লটগুলির মেশিনিং → বাঁকা টিউব শেষের মিলিং → ফ্যাক্টরি ইউনিট ট্রায়াল সমাবেশ → সামগ্রিক গ্যালভানাইজিং; সন্নিবেশ এবং বল্টু লকিংয়ের মাধ্যমে অন-সাইট সমাবেশ—সাইটে কোনো গরম কাজ বা ঢালাইয়ের প্রয়োজন নেই।
বেস প্লেট এবং স্টিফেনার প্লেটগুলির CNC কাটিং → বেভেলিং, অ্যাসেম্বলি এবং ঢালাই → স্লাইডিং পৃষ্ঠের যথার্থ মিলিং → ওয়েল্ড পরিদর্শন → অ্যাঙ্কর বোল্টগুলির গ্যালভানাইজিং এবং সম্পূর্ণ সেট প্যাকেজিং৷
সাধারণ ইস্পাত পাইপ স্পেসিফিকেশন: φ60×3.5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10
প্রচলিত গ্রিড ব্যবধান: গোলাকার এবং নলাকার জালির শেলগুলির জন্য 1.5m ~ 3.5m
সদস্য মেশিনিং সহনশীলতা: মোট দৈর্ঘ্য বিচ্যুতি ±1.0 মিমি, রৈখিকতা ≤ L/1000
বোল্টেড গোলাকার নোড: ব্যাস φ120~φ400mm, প্রাচীর বেধ 12~20mm, স্ক্রু হোল কোণ সহনশীলতা ±15′
ঢালাই করা ফাঁপা গোলাকার নোড: ব্যাস φ200~φ500mm, প্রাচীর বেধ 14~22mm অভ্যন্তরীণ শক্ত করার রিং সহ
সমর্থন বেস প্লেট: 18 ~ 30 মিমি বেধ, স্টিফেনার প্লেট 12 ~ 20 মিমি, অ্যাঙ্কর বোল্ট উপাদান Q355B
|
উপাদান গ্রেড |
ফলন শক্তি |
প্রসার্য শক্তি |
আবেদনের সুযোগ |
|
Q235B |
≥235MPa |
375～500MPa |
ছোট-স্প্যান একক-স্তর জালি শেল, হালকা-লোড দিবালোক গম্বুজ |
|
Q355B |
≥355MPa |
470～630MPa |
60 মিটারের বেশি ডাবল-লেয়ার জালির শেল, কয়লা শেড, ভারী বাতাস এবং তুষার লোড সহ স্থানগুলি |
একক-স্তর জালি শেল অর্থনৈতিক স্প্যান: 15m~60m
ডাবল-লেয়ার বোল্ট করা গোলাকার জালির শেল অর্থনৈতিক স্প্যান: 30m~100m
ডাবল-লেয়ার ঢালাই করা গোলাকার জালির শেল সর্বোচ্চ স্প্যান: 60m~200m
ছাদের লোড সূচক: ডেড লোড 0.35~0.90kN/㎡, লাইভ লোড 0.5~1.2kN/㎡; বন্ধ কয়লা শেড 2.5kN/㎡ পর্যন্ত লাইভ লোড
তাপমাত্রার বিকৃতি নিয়ন্ত্রণ: অতি-দীর্ঘ নলাকার শেলগুলিকে অবশ্যই একমুখী স্লাইডিং সমর্থন গ্রহণ করতে হবে যাতে তাপমাত্রার আর্চ থ্রাস্ট মুক্তি পায়
বোল্ট করা গোলাকার পাইপ ঘেরা জোড়: গ্রেড 2 ঢালাই, মূল সদস্যদের জন্য 20% UT অতিস্বনক পরিদর্শন, জাতীয় মূল প্রকল্পগুলির জন্য 100% পরিদর্শন
ঢালাই করা গোলাকার বাট ঢালাই: সম্পূর্ণ অনুপ্রবেশ গ্রেড 2 ঢালাই, ভারী-লোড জালির শেলগুলির জন্য 100% UT পরিদর্শন
ফ্যাক্টরি হট-ডিপ গ্যালভানাইজিং: অভ্যন্তরীণ এলাকার জন্য ≥85μm, উপকূলীয় লবণ কুয়াশা এলাকার জন্য ≥120μm
অন-সাইট মেরামতের মান: Sa2.5 স্যান্ড ব্লাস্টিং, তিন-স্তর পেইন্ট সিস্টেমের জন্য মোট শুকনো ফিল্ম বেধ ≥120μm
অগ্নি প্রতিরোধের সময়কাল: পাবলিক বিল্ডিংয়ের জন্য 0.5h/1.0h/1.5h/2.0h পাতলা-স্তর অগ্নিরোধী আবরণ
রিং বিম এবং সমর্থন অক্ষ বিচ্যুতি ≤±5 মিমি, সমর্থন উচ্চতা বিচ্যুতি ≤±3 মিমি
সংলগ্ন সমর্থনগুলির উচ্চতা বিচ্যুতি ≤2mm, সামগ্রিক শেল বৃদ্ধি বিচ্যুতি ≤1/1000 নকশা উচ্চতার
একক-স্তর দিবালোক গম্বুজ: 10~20kg/㎡
ডাবল-লেয়ার প্রচলিত ভেন্যু নলাকার শেল: 20~33kg/㎡
ডাবল-লেয়ার বন্ধ কয়লা শেড জালি শেল: 33~55 কেজি/㎡
লং স্প্যান স্টিল ল্যাটিস শেল স্ট্রাকচারের জন্য ইনস্টলেশন স্কিমগুলি সীমিত স্থান এবং ক্রেনের অ্যাক্সেসের সীমাবদ্ধতার মতো চ্যালেঞ্জগুলি মোকাবেলার জন্য সাইটের অবস্থার উপর ভিত্তি করে নির্বাচন করা হয়:
1. উচ্চ-উচ্চতা বাল্ক সমাবেশ: ছোট-স্প্যান বিক্ষিপ্ত সাইটের জন্য উপযুক্ত, কোন বড় উত্তোলন সরঞ্জামের প্রয়োজন নেই
2. ব্লক সমাবেশ: শেলটিকে ফ্যানের আকৃতির ব্লকগুলিতে ভাগ করুন, মাটিতে একত্রিত করুন এবং আলাদাভাবে উত্তোলন করুন
3. সামগ্রিক হাইড্রোলিক উত্তোলন: বড়-স্প্যান ইনডোর ভেন্যুগুলির জন্য পছন্দ করা হয়, উচ্চ-উচ্চতায় অপারেশন ঝুঁকি হ্রাস করুন
4. ঘূর্ণনগত স্লাইডিং ইনস্টলেশন: সীমিত ক্রেন বাঁক ব্যাসার্ধ সহ সংকীর্ণ উপকূলীয় সাইটগুলির জন্য উপযুক্ত
প্রশ্ন 1 কিভাবে আমি দ্রুত একক-স্তর এবং দ্বি-স্তর লং স্প্যান স্টিল ল্যাটিস শেল স্ট্রাকচারগুলির মধ্যে নির্বাচন করব?
কোন তুষার জমে এবং উচ্চ প্রাকৃতিক আলোর প্রয়োজনীয়তা ছাড়া উপকূলীয় অঞ্চলে ≤60m স্প্যানের জন্য, একটি একক-স্তর হাব-নোড জালির শেল পছন্দ করা হয় (30% কম খরচে)। 60m> স্প্যানের জন্য, বা উপকূলীয়, ভারী-তুষার, বা ভারী-লোড (উপাদান সঞ্চয়স্থান) পরিস্থিতিতে, একক-স্তর কাঠামোর সাথে যুক্ত স্থানীয় বাকলিং অস্থিরতা প্রতিরোধ করার জন্য একটি ডাবল-লেয়ার জালির শেল বাধ্যতামূলক।
প্রশ্ন 2 জালির খোলের জন্য স্লাইডিং সমর্থন বাদ দেওয়া যেতে পারে?
না। 45 মিটারের বেশি দৈর্ঘ্যের ব্যারেল শেল বা 50 মিটার ব্যাসের বেশি গম্বুজের জন্য, তাপীয় বিকৃতি ইস্পাতের লোড-ভারিং ক্ষমতার চেয়ে অনেক বেশি অভ্যন্তরীণ থ্রাস্ট ফোর্স তৈরি করে; স্লাইডিং সমর্থন বাদ দিলে সরাসরি সদস্য নমন বা ফ্র্যাকচার হতে পারে।
Q3 হট-ডিপ গ্যালভানাইজ করার পরে কি সেকেন্ডারি কাটিং বা ড্রিলিং সাইটে করা যেতে পারে?
সেকেন্ডারি কাটা বা তুরপুন নিষিদ্ধ. সমস্ত গর্ত অবস্থান এবং সদস্য দৈর্ঘ্য কারখানায় পূর্বনির্মাণ করা হয়, শুধুমাত্র বোল্ট করা সমাবেশ সাইটে সঞ্চালিত হয়; কাটা গ্যালভানাইজড আবরণের ক্ষতি করে—যা সম্পূর্ণরূপে মেরামত করা যায় না—উল্লেখযোগ্যভাবে কাঠামোর ক্ষয়-প্রতিরোধী জীবনকাল হ্রাস করে।
Q4 ইস্পাত জালি শেল এবং স্পেস ফ্রেমের মধ্যে দীর্ঘমেয়াদী O&M খরচের পার্থক্য কী?
একই স্প্যানের জন্য, একটি জালির শেলের বাঁকা পৃষ্ঠটি উচ্চতর স্ব-পরিষ্কার ক্ষমতা প্রদান করে, বার্ষিক ছাদ পরিষ্কার করার খরচ 45% কমিয়ে দেয়। অতিরিক্তভাবে, অক্ষীয়-লোড সদস্যরা ক্লান্তি-প্ররোচিত নমনে ভুগেন না, 30 বছরের মধ্যে কাঠামোগত শক্তিবৃদ্ধির প্রয়োজনীয়তা দূর করে; এইভাবে, O&M কর্মক্ষমতা ফ্ল্যাট স্পেস ফ্রেমের তুলনায় অনেক বেশি উন্নত।
1. আপফ্রন্ট স্ট্রাকচারাল সিলেকশন এবং ডিজাইন: প্রাক-বিক্রয় পরিষেবাগুলির মধ্যে রয়েছে বিয়ারিং লেআউট এবং রিং বিম রিইনফোর্সমেন্টের জন্য প্রশংসাসূচক, বিশেষায়িত অঙ্কনের ব্যবস্থা - স্থানীয় বায়ু/তুষার পরামিতি, ভূমিকম্পের তীব্রতা, এবং ভূতাত্ত্বিক অবস্থার উপর ভিত্তি করে - ভিত্তি পার্শ্বীয় থ্রাস্ট প্রতিরোধ সংক্রান্ত নকশার ত্রুটিগুলি প্রতিরোধ করার জন্য৷
2. বিস্তৃত দ্বিভাষিক ডকুমেন্টেশন: সরাসরি বিদেশী সুপারভাইজার এবং কাস্টমস ক্লিয়ারেন্সের প্রয়োজনীয়তা মেটাতে উপাদান রিপোর্ট, ওয়েল্ডের জন্য আল্ট্রাসনিক টেস্টিং (UT) রিপোর্ট, গ্যালভানাইজেশন সার্টিফিকেট, এবং ইনস্টলেশন স্ট্রাকচারাল ক্যালকুলেশন সহ ইংরেজি এবং চীনা উভয় ভাষায় সম্পূর্ণ ডকুমেন্টেশনের বিধান।
3. ক্রস-বর্ডার ট্রান্সপোর্টের জন্য প্রতিরক্ষামূলক প্যাকেজিং: গোলাকার নোডগুলি পৃথকভাবে বুদ্বুদ মোড়ানো হয়; পাতলা সদস্যদের প্রতিরক্ষামূলক কর্নার গার্ডের সাথে ইস্পাত র্যাকের উপর বান্ডিল করা হয়; এবং সমস্ত আইটেম সমুদ্রের মাল পরিবহনের জন্য উপযুক্ত সিলযুক্ত, লবণ-স্প্রে-প্রতিরোধী প্যাকেজিং বৈশিষ্ট্যযুক্ত।
4. 24/7 দ্বিভাষিক দূরবর্তী প্রযুক্তিগত নির্দেশিকা: রিয়েল-টাইম ভিডিও সমর্থন যা স্লাইডিং বিয়ারিংয়ের সমতলকরণ, স্টেজড বোল্ট শক্ত করা এবং রিং বিম স্প্লিসিংকে কভার করে।
5. ব্যাপক ওয়ারেন্টি কভারেজ: প্রধান সদস্যদের উপর 5-বছরের কাঠামোগত ওয়ারেন্টি; হট-ডিপ গ্যালভানাইজড আবরণের জন্য জারা-বিরোধী ওয়ারেন্টি (অভ্যন্তরীণ অঞ্চলের জন্য 15 বছর, উপকূলীয় অঞ্চলের জন্য 8 বছর); এবং নোড সংযোগের জন্য আজীবন খুচরা যন্ত্রাংশের প্রাপ্যতা।
