স্ট্যান্ডার্ড ফর ডিজাইন অফ স্টিল স্ট্রাকচার (GB 50017) অনুসারে, 60 মিটার বা তার বেশি স্প্যান সহ স্থানিক গ্রিড ছাদের কাঠামোগুলিকে বড় স্প্যান স্টিল স্পেস ফ্রেম স্ট্রাকচার হিসাবে শ্রেণীবদ্ধ করা হয়। এগুলি স্টিলের টিউবুলার সদস্য এবং গোলাকার জয়েন্টগুলি থেকে জ্যামিতিক সিস্টেম যেমন চতুর্ভুজাকার বা ত্রিভুজাকার পিরামিডগুলিতে একত্রিত হয়। এগুলি অত্যন্ত স্থিতিশীলভাবে অনির্ধারিত স্থানিক সিস্টেম যেখানে লোডগুলি বিশ্বব্যাপী বিতরণ করা হয় এবং সদস্যরা প্রাথমিকভাবে অক্ষীয় উত্তেজনা বা সংকোচনের মধ্য দিয়ে যায়। তারা উচ্চ সামগ্রিক দৃঢ়তা অফার করে এবং কলাম-মুক্ত, খোলা জায়গা তৈরি করে, যা স্টেডিয়াম, প্রদর্শনী কেন্দ্র, উচ্চ-গতির রেলওয়ে স্টেশন, কয়লা স্টোরেজ শেড, বিমানবন্দর টার্মিনাল এবং আরও অনেক কিছুর জন্য আদর্শ করে তোলে।
স্পেস ফ্রেম ফাউন্ডেশন হল সাবস্ট্রাকচার—সাধারণত কংক্রিট বা পাইল-ভিত্তিক—যা স্পেস ফ্রেম বিয়ারিংকে সমর্থন করে এবং সুপারস্ট্রাকচার থেকে সমস্ত লোড (অক্ষীয় বল, শিয়ার ফোর্স, বাঁকানো মুহূর্ত, অনুভূমিক বাহিনী এবং সিসমিক ফোর্স) মাটিতে স্থানান্তর করে; এটি স্থান ফ্রেমের কাঠামোগত ভিত্তি হিসাবে কাজ করে।
· কাঠামোগত বৈশিষ্ট্য: উল্লম্ব চাপ, অনুভূমিক খোঁচা, উত্থান শক্তি এবং টর্কের অধীন; বন্দোবস্ত, উচ্চতা, এবং এমবেডেড অংশ স্থাপনের বিষয়ে অত্যন্ত উচ্চ নির্ভুলতা প্রয়োজন।
· মূল নিয়ন্ত্রণ পয়েন্ট: ডিফারেনশিয়াল সেটেলমেন্ট সরাসরি স্পেস ফ্রেমের জয়েন্টগুলিতে ক্র্যাকিং এবং সদস্যদের অস্থিরতার কারণ হতে পারে, এটি বড়-স্প্যান স্পেস ফ্রেমের সাফল্য বা ব্যর্থতার একটি গুরুত্বপূর্ণ ফ্যাক্টর করে তোলে।
· স্পেস ফ্রেম বডি: উপরের স্থানিক গ্রিড গঠন (সদস্য + গোলাকার জয়েন্ট);
· স্পেস ফ্রেম বিয়ারিং: লোড-ট্রান্সফারিং উপাদান স্পেস ফ্রেমকে ফাউন্ডেশনের সাথে সংযুক্ত করে;
· স্পেস ফ্রেম ফাউন্ডেশন: চাঙ্গা কংক্রিট কাঠামো, পাইল ক্যাপ, বা বিচ্ছিন্ন ফুটিং বিয়ারিংয়ের নীচে অবস্থিত।
1. স্ট্রাকচারাল সিস্টেম (মূলধারার বিকল্প)
অর্থোগোনাল স্কোয়ার পিরামিড স্পেস ফ্রেম: সর্বাধিক ব্যবহৃত; অভিন্ন দৃঢ়তা এবং সুবিধাজনক ছাদ ইনস্টলেশন অফার করে; আয়তক্ষেত্রাকার পদচিহ্নের জন্য পছন্দের পছন্দ।
· তির্যক স্কোয়ার পিরামিড স্পেস ফ্রেম: উচ্চতর কাঠামোগত কর্মক্ষমতা এবং সামান্য কম ইস্পাত খরচ; মাঝারি থেকে বড় স্প্যানের জন্য উপযুক্ত।
· ত্রিভুজাকার পিরামিড স্পেস ফ্রেম: উচ্চ স্থানিক স্থিতিশীলতা; বৃত্তাকার বা বহুভুজ পদচিহ্নের জন্য উপযুক্ত।
· ওয়েল্ডেড-বল স্পেস ফ্রেম: ভারী লোড, অতি-বড় স্প্যান (80 মিটারের বেশি), ভারী ছাদ ব্যবস্থা এবং উচ্চ-লোড অবস্থার জন্য উপযুক্ত।
বোল্টেড-বল স্পেস ফ্রেম: হালকা লোড এবং স্ট্যান্ডার্ড বড় স্প্যানের জন্য উপযুক্ত; ফ্যাক্টরি প্রিফেব্রিকেশন, অন-সাইট সমাবেশ এবং দ্রুত নির্মাণ বৈশিষ্ট্য।
2. প্রধান উপাদান কনফিগারেশন (স্ট্যান্ডার্ড স্পেসিফিকেশন)
· সদস্য: বিজোড় ইস্পাত পাইপ বা সোজা-সীম ঢালাই পাইপ; উপাদান: Q355B (বড় স্প্যানের জন্য মূলধারা); সাধারণ স্পেসিফিকেশন: Φ114×4, Φ140×6, Φ159×8, Φ219×10; Q235B ছোট স্প্যানের জন্য ব্যবহার করা যেতে পারে।
যৌথ বল:
বোল্ট করা বল: Φ200–Φ400; প্রাচীর বেধ ≥12 মিমি; উপাদান: Q355B.
o ঢালাই বল: Φ250–Φ500; প্রাচীর বেধ ≥14 মিমি; অভ্যন্তরীণ শক্ত করা পাঁজর অন্তর্ভুক্ত।
· সংযোগকারী: গ্রেড 10.9 উচ্চ-শক্তির বোল্ট (স্পেস ফ্রেমের জন্য বিশেষ); ম্যাচিং শঙ্কুযুক্ত মাথা, শেষ প্লেট, হাতা, এবং বন্ধন স্ক্রু অন্তর্ভুক্ত।
3. ছাদ এবং ঘেরের উপাদান (সম্পূর্ণ ছাদ ব্যবস্থা)
· ছাদের প্যানেল: স্ট্যান্ডিং-সিম অ্যালুমিনিয়াম-ম্যাগনেসিয়াম-ম্যাঙ্গানিজ প্যানেল, প্রোফাইলযুক্ত রঙের ইস্পাত শীট এবং দিবালোক প্যানেল (স্থানীয়)।
· সেকেন্ডারি ছাদের কাঠামো: C/Z-সেকশনের স্টিল purlins (Q355B হট-ডিপ গ্যালভানাইজড, লেপের বেধ ≥80μm), ছাদের টাই রড এবং স্ট্রট।
· ওয়াটারপ্রুফিং এবং ইনসুলেশন: রক উল বা কাচের উলের নিরোধক স্তর, জলরোধী শ্বাস-প্রশ্বাসযোগ্য ঝিল্লি, নর্দমা, ডাউনপাইপ এবং রিজ ক্যাপ।
বিয়ারিংগুলি স্পেস ফ্রেম এবং কংক্রিট ফাউন্ডেশনের মধ্যে একমাত্র লোড-ট্রান্সফার নোড হিসাবে কাজ করে; দীর্ঘ-স্প্যান কাঠামোর জন্য নির্বাচন নির্দিষ্ট লোড প্রয়োজনীয়তার উপর ভিত্তি করে হওয়া আবশ্যক:
1. ফ্ল্যাট-প্লেট কম্প্রেশন বিয়ারিং: শুধুমাত্র উল্লম্ব কম্প্রেশন সহ্য করুন; প্রান্ত সমর্থন এবং কম অনুভূমিক বল সঙ্গে এলাকায় জন্য ব্যবহৃত.
2. একমুখী/দ্বিমুখী স্লাইডিং বিয়ারিং: তাপীয় চাপ উপশম করে এবং তাপীয় প্রসারণ/সংকোচন মিটমাট করে; লং-স্প্যান স্পেস ফ্রেমের জন্য অপরিহার্য।
3. Hinged bearings (গোলাকার hinged bearings): ঘূর্ণন এবং মাল্টি দিকনির্দেশক বল সংক্রমণের অনুমতি দিন; কোণে, উচ্চ অনুভূমিক বল সহ এলাকায় এবং কঠোর ভূমিকম্পের প্রয়োজনীয়তাযুক্ত অঞ্চলগুলিতে ব্যবহৃত হয়।
4. টেনসিল বিয়ারিং (উন্নয়ন-প্রতিরোধী বিয়ারিং): স্পেস ফ্রেমটিকে উত্তোলন থেকে রোধ করতে ইভস, ক্যান্টিলিভার এবং উল্লেখযোগ্য বায়ু স্তন্যপান সাপেক্ষে ব্যবহৃত হয়।
বিয়ারিং আনুষাঙ্গিক: বেস প্লেট, শক্ত পাঁজর, অ্যাঙ্কর বোল্ট এবং অ্যাডজাস্টমেন্ট শিমস (সমতলকরণ এবং উচ্চতা সমন্বয়ের জন্য)।
নির্বাচন ভূতাত্ত্বিক অবস্থার উপর ভিত্তি করে, স্প্যান, এবং লোড শ্রেণীবিভাগ; দীর্ঘ-স্প্যান কাঠামোর জন্য প্রচলিত পছন্দ হল পাইল-প্লাস-পাইল-ক্যাপ সমন্বয়:
I. সাধারণ ভিত্তি প্রকার
1. রিইনফোর্সড কংক্রিট বিচ্ছিন্ন পাদদেশ: 60-80 মিটার স্প্যান, অনুকূল ভূতাত্ত্বিক অবস্থা, মাঝারি লোড।
2. স্ট্রিপ ফাউন্ডেশন (একটানা পাদদেশ): দীর্ঘায়িত স্থান ফ্রেম, ক্রমাগত সমর্থন, উচ্চ অনুভূমিক শক্তি প্রতিরোধের প্রয়োজনীয়তা।
3. পাইল ক্যাপ সহ গাদা ফাউন্ডেশন (দীর্ঘ স্প্যানের জন্য পছন্দসই): 80 মিটারের বেশি স্প্যান, নরম মাটির ভিত্তি, ভারী বোঝা, উচ্চ ভূমিকম্পের তীব্রতা অঞ্চল।
o পাইলের ধরন: বোরড কাস্ট-ইন-প্লেস পাইলস, প্রিকাস্ট পাইপ পাইলস।
o পাইল ক্যাপস: বর্গাকার/আয়তক্ষেত্রাকার রিইনফোর্সড কংক্রিটের পাইল ক্যাপ (C30/C35 কংক্রিট)।
4. রাফ্ট ফাউন্ডেশন: অত্যন্ত বৃহৎ পৃষ্ঠ এলাকা, জটিল ভূতাত্ত্বিক অবস্থা এবং ডিফারেনশিয়াল সেটেলমেন্ট নিয়ন্ত্রণের জন্য কঠোর প্রয়োজনীয়তা সহ প্রকল্প।
২. কোর ফাউন্ডেশন স্ট্রাকচার এবং এমবেডেড পার্টস
1. কংক্রিট শক্তি: পাইল ক্যাপ/ফাউন্ডেশন মেইন বডি C30–C35; অন্ধ কংক্রিট C15;
2. ফাউন্ডেশন এমবেডেড অংশ:
o সমর্থনের জন্য এমবেডেড স্টিল প্লেট: পুরুত্ব 16-20 মিমি, ঢালাই টুপি রিইনফোর্সমেন্ট;
o এমবেডেড অ্যাঙ্কর বোল্ট: স্পেস ফ্রেম সমর্থন সুরক্ষিত করতে; Q355 ইস্পাত বোল্ট, বাদাম এবং ভারবহন প্লেট সঙ্গে সম্পূর্ণ;
3. যথার্থ নিয়ন্ত্রণ (বড়-স্প্যান কাঠামোর জন্য বাধ্যতামূলক মান):
o অক্ষ বিচ্যুতি ≤ ±5 মিমি;
o উপরের পৃষ্ঠের উচ্চতা বিচ্যুতি ≤ ±3 মিমি;
o একই স্প্যানের মধ্যে সমর্থনগুলির মধ্যে উচ্চতার পার্থক্য ≤ 2 মিমি।
বড় স্প্যান স্টিল স্পেস ফ্রেম কাঠামো উল্লেখযোগ্য উচ্চতা এবং যথেষ্ট অনুভূমিক শক্তি (বায়ু, ভূমিকম্প) জড়িত। একটি ব্যাপক স্থিতিশীলতা সিস্টেম বাধ্যতামূলক:
1. অভ্যন্তরীণ স্পেস ফ্রেম ব্রেসিং সদস্য: উপরের এবং নীচের কর্ডগুলির মধ্যে উল্লম্ব/তির্যক ওয়েব সদস্য (স্পেস ফ্রেমের অবিচ্ছেদ্য);
2. ইন্টার-কলাম ব্রেসিং: অনুদৈর্ঘ্য অনুভূমিক শক্তিকে প্রতিরোধ করার জন্য কংক্রিটের কলামগুলির মধ্যে ক্রস-ব্রেসিং (কোণ ইস্পাত বা ইস্পাত পাইপ);
3. ছাদের অনুভূমিক ব্রেসিং: উপরের জ্যার সমতলের মধ্যে অনুভূমিক টাই রড এবং তির্যক ধনুর্বন্ধনী, একটি কঠোর ছাদ ডায়াফ্রাম গঠন করে;
4. ইভ-এজ এবং গ্যাবল-এন্ড স্পেস ফ্রেম: প্রান্ত বন্ধ করুন, সামগ্রিক দৃঢ়তা বাড়ান এবং বাতাসের ভার প্রতিরোধ করুন;
5. হাঁটু বন্ধনী/টাই রড: purlins জন্য পার্শ্বীয় স্থিতিশীলতা উপাদান (লাইট-গেজ ইস্পাত ছাদের মত একই যুক্তি অনুসরণ করে)।
1. বিরোধী জারা
· কারখানায় তৈরি উপাদান: হট-ডিপ গ্যালভানাইজড সামগ্রিক (জিঙ্ক আবরণ বেধ ≥85 μm); উপকূলীয় বা রাসায়নিক শিল্প অঞ্চলের জন্য বেধ বৃদ্ধি;
· সাইট ঢালাই এবং মেরামত-ঢালাই এলাকা: মরিচা অপসারণের জন্য ঘষিয়া তুলিয়া ফেলিতে সক্ষম ব্লাস্টিং + ইপক্সি জিঙ্ক সমৃদ্ধ প্রাইমার + টপকোট;
· গোলাকার নোড এবং বোল্ট: কারখানা-গ্যালভানাইজড; লেপের ক্ষতি করে এমন সাইটে কাটা নিষিদ্ধ।
2. ফায়ার প্রোটেকশন
· বিল্ডিংয়ের ফায়ার রেটিং এর উপর ভিত্তি করে বিশেষায়িত অগ্নি-প্রতিরোধী আবরণ (অতি পাতলা বা পাতলা-ফিল্ম প্রকার) প্রয়োগ; আগুন প্রতিরোধের রেটিং 1.0 h থেকে 2.0 h;
লেপ সমর্থন, এমবেডেড অংশ, এবং বল্টু বিশেষ মনোযোগ. 3. বাজ সুরক্ষা
· স্পেস ফ্রেমের টপ কর্ড এয়ার-টার্মিনেশন সিস্টেম হিসেবে কাজ করে;
· সাপোর্ট, অ্যাঙ্কর বোল্ট এবং ফাউন্ডেশন রিইনফোর্সমেন্টের মাধ্যমে গঠিত ডাউন-কন্ডাক্টর;
· গ্রাউন্ডিং ইলেক্ট্রোড ফাউন্ডেশনের মধ্যে ইনস্টল করা হয়েছে এবং বিল্ডিংয়ের প্রধান বজ্র সুরক্ষা নেটওয়ার্কের সাথে সংযুক্ত।
1. ইনস্টলেশন পদ্ধতি: উচ্চ-উচ্চতা টুকরা টুকরা সমাবেশ, মডুলার উত্তোলন, অবিচ্ছেদ্য উত্তোলন, ক্রমবর্ধমান স্লাইডিং (বড় স্প্যানের জন্য মূলধারা);
2. মূল সরঞ্জাম: মোট স্টেশন, লেভেল, টর্ক রেঞ্চ, হাইড্রোলিক লিফটিং/স্লাইডিং সিস্টেম, বড় ক্রেন, গ্যান্ট্রি ক্রেন;
3. সহায়ক উপকরণ: উচ্চ-শক্তির বোল্ট, সিল্যান্ট, শিমস, অস্থায়ী সমর্থন ফ্রেম, গাই তারের জন্য বিশেষ লুব্রিকেন্ট।
1. ঊর্ধ্ব স্থান ফ্রেম: ইস্পাত টিউব সদস্য + বোল্ট করা গোলক / ঢালাই গোলক + উচ্চ-শক্তির বোল্ট + শঙ্কুযুক্ত মাথা/শেষ প্লেট;
2. ছাদ ব্যবস্থা: ছাদের প্যানেল + C/Z-purlins + নিরোধক এবং জলরোধী + gutters & downpipes;
3. লোড-বেয়ারিং সাপোর্ট করে: ফিক্সড/স্লাইডিং/গোলাকার/উত্থান-প্রতিরোধী সমর্থন + অ্যাঙ্কর বোল্ট + এমবেডেড স্টিল প্লেট;
4.সাবস্ট্রাকচার/ফাউন্ডেশন: বিচ্ছিন্ন ফুটিং/স্ট্রিপ ফাউন্ডেশন/পাইল ক্যাপ (রিবার + কংক্রিট + এমবেডেড অংশ);
5. স্থিতিশীলতা ব্রেসিং: ইন্টার-কলাম ব্রেসিং, ছাদের অনুভূমিক ব্রেসিং, গ্যাবল-এন্ড স্পেস ফ্রেম;
6. সুরক্ষা ব্যবস্থা: হট-ডিপ গ্যালভানাইজিং (এন্টি-জারা), আগুন-প্রতিরোধী আবরণ, বাজ সুরক্ষা এবং গ্রাউন্ডিং;
7. ইনস্টলেশন সহায়ক: অস্থায়ী সমর্থন, উত্তোলন সরঞ্জাম, জরিপ যন্ত্র, বন্ধন হার্ডওয়্যার।
· স্ট্যান্ডার্ড হালকা ইস্পাত ছাদ: প্রাথমিকভাবে পোর্টাল অনমনীয় ফ্রেম; স্প্যান <60 মি; একটি স্থানিক গ্রিড সিস্টেমের অভাব;

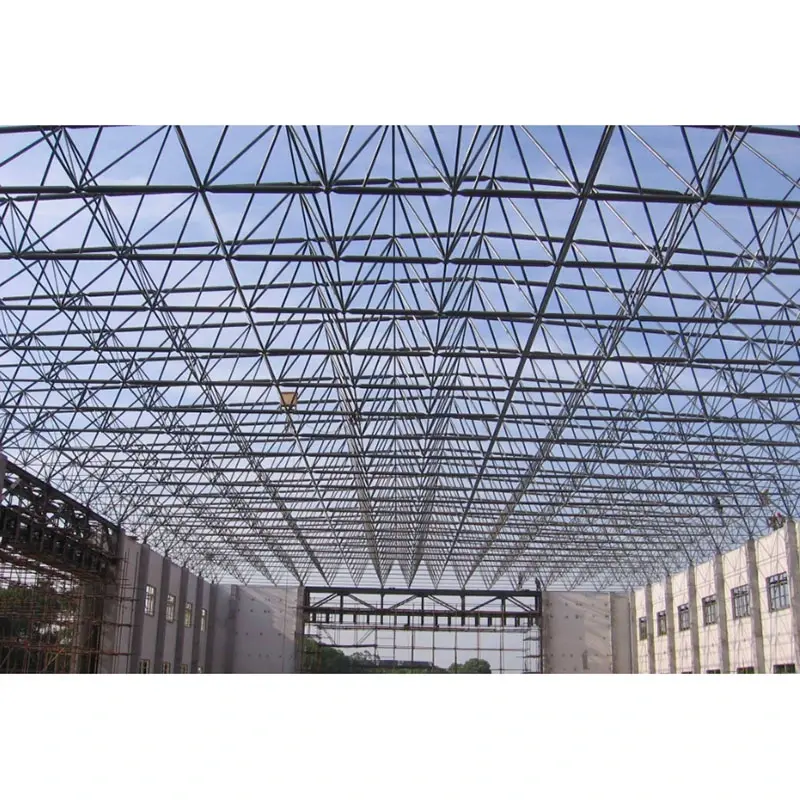

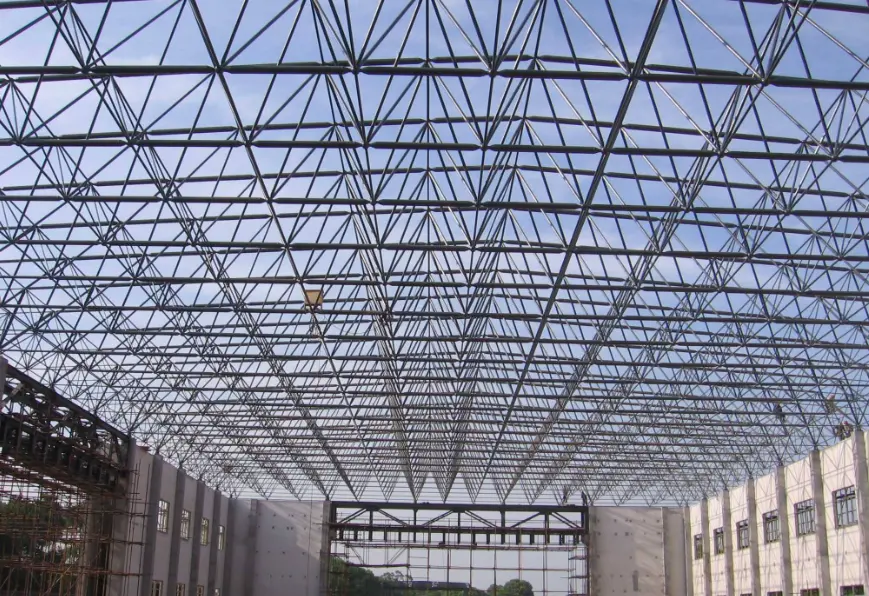

· বড় স্প্যান ইস্পাত স্পেস ফ্রেম কাঠামো: স্প্যান ≥ 60 মি; স্থানিক গ্রিড গঠন; অবিচ্ছেদ্য স্থানিক লোড-ভারবহন কর্মের উপর নির্ভর করে; ভিত্তি, সমর্থন, এবং নির্ভুলতার জন্য প্রয়োজনীয়তা হালকা ইস্পাত কাঠামোর তুলনায় উল্লেখযোগ্যভাবে বেশি।
1. অতিরিক্ত-বড় স্প্যান ক্ষমতা কলাম-মুক্ত ডিজাইনের জন্য অনুমতি দেয়, অভ্যন্তরীণ স্থানের সর্বোচ্চ ব্যবহার।
2. ত্রিমাত্রিক কাঠামোগত আচরণ সুষম লোড বন্টন এবং ভূমিকম্প শক্তি এবং বায়ু চাপের চমৎকার প্রতিরোধ নিশ্চিত করে।
3. লাইটওয়েট এখনো অনমনীয়; গঠন সামগ্রিক বিকৃতি এবং sagging প্রতিরোধ.
4. কারখানা-প্রিফেব্রিকেটেড উপাদানগুলি দ্রুত অন-সাইট সমাবেশের জন্য অনুমতি দেয়।
5. নমনীয় জ্যামিতি সমতল, বাঁকা, গোলাকার এবং অনিয়মিত গম্বুজ সহ বিভিন্ন আকার সমর্থন করে।
6. স্থিতিশীল এবং টেকসই গঠন; দীর্ঘ সেবা জীবন যখন জারা প্রতিরোধের জন্য চিকিত্সা.
1. ত্রিমাত্রিক লোড বিতরণ: পোর্টাল ফ্রেম বা সলিড-ওয়েব বিমগুলির বিপরীতে (যা বাঁকানো এবং শিয়ার সাপেক্ষে), একটি স্পেস ফ্রেমের সদস্যরা প্রাথমিকভাবে অক্ষীয় টান এবং কম্প্রেশন অনুভব করে। এটি দক্ষ উপাদান ব্যবহার নিশ্চিত করে এবং স্ব-ওজন হ্রাস করে। অতিরিক্ত-বড় স্প্যান থেকে লোড সমানভাবে সমর্থন জুড়ে বিতরণ করা হয়, পয়েন্ট লোড কমিয়ে এবং ভিত্তি খরচ কমায়।
2. অত্যন্ত স্থিতিশীলভাবে অনির্ধারিত কাঠামো: উল্লেখযোগ্য নিরাপত্তা অপ্রয়োজনীয়তা অফার করে; একজন সদস্যের ব্যর্থতা সম্পূর্ণ পতনের কারণ হবে না। এটি ভূমিকম্প, বাতাস, তুষার এবং অসম বসতি প্রতিরোধে প্ল্যানার ট্রাস এবং পোর্টাল ফ্রেমগুলিকে ছাড়িয়ে যায়, এটি স্টেডিয়াম, কয়লা স্টোরেজ শেড এবং বিমানবন্দর টার্মিনালের মতো প্রধান পাবলিক ভবনগুলির জন্য আদর্শ করে তোলে।
3. কলাম-মুক্ত বড় স্থান: সহজেই 60-150 মিটার পরিষ্কার স্প্যান অর্জন করে। বিপরীতে, পোর্টাল ফ্রেমের একটি অর্থনৈতিক স্প্যান সীমা সাধারণত ≤36 মিটার থাকে এবং বড় স্প্যানের ইস্পাত ট্রাসে প্রায়ই খরচ-কার্যকারিতার অভাব থাকে; স্থান ফ্রেম সুবিশাল, বাধাহীন, কলাম-মুক্ত অভ্যন্তরীণ প্রদান করে।
1. সমতুল্য স্প্যানের জন্য ইস্পাত খরচ কমানো
বড়-স্প্যান অ্যাপ্লিকেশনের জন্য, প্রক্ষিপ্ত এলাকার প্রতি ইউনিট ইস্পাত খরচ ইস্পাত ট্রাস বা কঠিন-ওয়েব ছাদের বিমের চেয়ে কম। বোল্টেড-বল স্পেস ফ্রেমগুলি প্রাথমিক উপকরণ (স্টিল টিউব এবং স্টিলের বল) বাল্ক সংগ্রহের মাধ্যমে প্রমিত কারখানার ব্যাপক উত্পাদন এবং কম খরচে উপকৃত হয়।
2. বিস্তৃত লোড অভিযোজনযোগ্যতা
হালকা ওজনের চকচকে ছাদ থেকে শুরু করে ভারী-শুল্ক শুষ্ক কয়লার শেড এবং সরঞ্জাম বহনকারী ছাদ পর্যন্ত বিস্তৃত অ্যাপ্লিকেশনের জন্য উপযুক্ত। উপাদান নির্বাচন নমনীয়ভাবে খরচ নিয়ন্ত্রণ করতে সামঞ্জস্য করা যেতে পারে - হালকা লোডের জন্য Q235 ইস্পাত এবং ভারী লোডের জন্য Q355 ব্যবহার করে।
1. স্ট্যান্ডার্ডাইজড ফ্যাক্টরি-প্রিফেব্রিকেটেড বোল্টেড-বল স্পেস ফ্রেম: ইস্পাত টিউব সদস্যদের দৈর্ঘ্যে কাটা হয়, শঙ্কু মাথা এবং শেষ প্লেটগুলি আগে থেকে একত্রিত করা হয়, এবং স্টিলের বলগুলিকে ট্যাপ করা হয় - সমস্ত ওয়ার্কশপের মধ্যে - সাজানো এবং প্যাকেজ করার আগে৷ ন্যূনতম ঢালাই প্রয়োজন সহ সাইটের কাজগুলি সমাবেশ এবং উচ্চ-শক্তির বোল্ট শক্ত করার মধ্যে সীমাবদ্ধ। বিপরীতে, ট্রাস এবং অনমনীয় ফ্রেমের জন্য প্রায়ই সাইটে বিস্তৃত স্প্লিসিং এবং ঢালাই প্রয়োজন হয়।
2. উচ্চ কম্পোনেন্ট বহুমুখিতা: একটি একক স্পেস ফ্রেম সীমিত পরিসরের বল, বোল্ট এবং স্টিল টিউব স্পেসিফিকেশন ব্যবহার করে, যা অংশগুলির উচ্চ বিনিময়যোগ্যতা নিশ্চিত করে। এটি ব্যাপক উত্পাদন, জায় ব্যবস্থাপনা, এবং ভবিষ্যতে রক্ষণাবেক্ষণ বা প্রতিস্থাপনের সুবিধা দেয়।
1. নমনীয় এবং বৈচিত্র্যময় ইনস্টলেশন পদ্ধতি: বিভিন্ন কৌশল - যেমন উচ্চতায় টুকরো টুকরো সমাবেশ, ব্লক লিফটিং, ইন্টিগ্রাল হাইড্রোলিক লিফটিং এবং ক্রমবর্ধমান স্লাইডিং - বড়-স্প্যান, অতি-উচ্চ, বা সীমাবদ্ধ স্থানগুলিতে নির্মাণের অনুমতি দেয়। বিপরীতভাবে, পোর্টাল অনমনীয় ফ্রেম এবং ট্রাসগুলি ক্রেন অপারেটিং রেডিআই দ্বারা উল্লেখযোগ্যভাবে সীমাবদ্ধ।
2. নিয়ন্ত্রনযোগ্য নির্মাণ গতি: একযোগে কারখানা তৈরি এবং সাইটে সমাবেশ সামগ্রিক প্রকল্পের সময়সূচীকে ছোট করে। বিস্তৃত অন-সাইট ওয়েল্ডিংয়ের অনুপস্থিতি ত্রুটি সনাক্তকরণ এবং ক্ষয়-বিরোধী পুনর্ব্যবহার করার প্রয়োজনীয়তা হ্রাস করে।
1. উচ্চ গঠনযোগ্যতা: আয়তক্ষেত্রাকার, বৃত্তাকার, উপবৃত্তাকার, গোলাকার এবং দ্বিগুণ বাঁকা আকৃতি সবই অর্জনযোগ্য। কঠোর ফ্রেম এবং প্ল্যানার ট্রাসগুলি বড়-স্প্যানের বাঁকা ছাদ তৈরি করতে লড়াই করে, যা প্রদর্শনী কেন্দ্র এবং ক্রীড়া স্টেডিয়ামের মতো অনন্য আকৃতির কাঠামোর জন্য স্থানের ফ্রেমগুলিকে আদর্শ করে তোলে।
2. সুবিধাজনক ছাদের বিন্যাস: উপরের-কর্ড নোডগুলির অভিন্ন, নিয়মিত বিন্যাস purlins, ছাদের প্যানেল এবং স্কাইলাইট স্ট্রিপগুলির সুশৃঙ্খলভাবে স্থাপনের সুবিধা দেয়৷ এটি ছাদের ঘের নির্মাণকে সহজ করে এবং ড্রেনেজ সিস্টেম এবং স্কাইলাইট লেআউট ডিজাইন করার ক্ষেত্রে আরও নমনীয়তা প্রদান করে।
1. সরু, ইউনিফর্ম সদস্য এবং পরিপক্ক হট-ডিপ গ্যালভানাইজিং: স্টিলের টিউব এবং বলগুলিকে কারখানায় সম্পূর্ণরূপে হট-ডিপ গ্যালভানাইজ করা যেতে পারে কাঠামোগত বিভাগে পাওয়া "মৃত অঞ্চল" ছাড়াই, যার ফলে এইচ-সেকশনের অনমনীয় ফ্রেমের তুলনায় উচ্চতর ক্ষয়রোধী গুণমান পাওয়া যায়। এটি উপকূলীয় বা রাসায়নিকভাবে ক্ষয়কারী পরিবেশে একটি স্বতন্ত্র পরিষেবা জীবন সুবিধা প্রদান করে।
2. অগ্নি-প্রতিরোধী আবরণের সহজ প্রয়োগ: বিচ্ছিন্ন সদস্য এবং পরিচালনাযোগ্য পৃষ্ঠের অঞ্চলগুলির সাথে, পাতলা-ফিল্ম অগ্নি-প্রতিরোধী আবরণগুলির প্রয়োগ বড় কঠিন-ওয়েব বিম এবং কলামগুলিকে আবরণ করার চেয়ে বেশি উপাদান-দক্ষ এবং দ্রুত।
1. কম ছাদ রক্ষণাবেক্ষণ লোড সঙ্গে হালকা; রক্ষণাবেক্ষণ চলার পথের জন্য সহজ বিন্যাস;
2. পরিষ্কার কাঠামোগত আচরণ; পৃথক ক্ষতিগ্রস্থ সদস্যদের নির্দিষ্ট পয়েন্টে বিস্তৃত ছাদ ভাঙা বা পরিবর্তন ছাড়াই প্রতিস্থাপন করা যেতে পারে, যার ফলে কম রক্ষণাবেক্ষণ খরচ হয়।
1. পোর্টাল অনমনীয় ফ্রেম: ছোট-থেকে-মাঝারি স্প্যানগুলির জন্য উপযুক্ত; প্ল্যানার কাঠামোগত আচরণ; নমনীয় সদস্যদের উপর নির্ভর করে; কম খরচে; ব্যয়-কার্যকারিতা 36 মিটারের বেশি স্প্যানের জন্য তীব্রভাবে কমে যায়;
2. ইস্পাত ট্রাসেস: প্ল্যানার কাঠামোগত আচরণ; দুর্বল পার্শ্বীয় কঠোরতা; বড় স্প্যানের জন্য উচ্চ স্ব-ওজন; উল্লেখযোগ্য অন-সাইট ঢালাই প্রয়োজন;
3. ইস্পাত স্পেস ফ্রেম: স্থানিক কাঠামোগত আচরণ; অতি-বড় স্প্যানের জন্য পছন্দের পছন্দ; উচ্চ কঠোরতা; নমনীয় জ্যামিতি; উচ্চ নিরাপত্তা মার্জিন।
1. কাটিং এবং ফরজিং: বৃত্তাকার ইস্পাত বার স্টক → মাঝারি-ফ্রিকোয়েন্সি গরম করা এবং রুক্ষ ইস্পাত বল ফাঁকা জায়গায় ফরজিং করা;
2. মেশিনিং: গোলাকার পৃষ্ঠের লেদ বাঁক → বোল্টের গর্তের মাল্টি-এঙ্গেল ড্রিলিং এবং অঙ্কন অনুযায়ী একটি ইন্ডেক্সিং ড্রিলিং মেশিন ব্যবহার করে ট্যাপ করা;
3. পরিদর্শন এবং NDT: থ্রেড পরিদর্শন; ম্যাগনেটিক পার্টিকেল টেস্টিং (MPT) ফাটল সনাক্ত করতে;
4. বিরোধী জারা: সামগ্রিক গরম-ডুবানো galvanizing.
ওয়েল্ডেড বল: স্টিল প্লেটকে দুটি গোলার্ধে স্ট্যাম্পিং → বেভেলিং → অভ্যন্তরীণ রিং স্টিফেনারের সমাবেশ → গোলার্ধে যোগ দিতে নিমজ্জিত আর্ক ওয়েল্ডিং → এনডিটি → গ্রাইন্ডিং → গ্যালভানাইজিং।
1. ইস্পাত পাইপ কাটিং: সিএনসি করাত ব্যবহার করে বিজোড় বা ঢালাই পাইপগুলির স্থায়ী-দৈর্ঘ্য কাটা; ঢালাই সংকোচনের জন্য ভাতা অন্তর্ভুক্ত; সমতল প্রান্ত মুখ;
2. শঙ্কু হেড এবং এন্ড প্লেট ফ্যাব্রিকেশন: ফোরজিংসকে আকৃতিতে পরিণত করা;
3. সমাবেশ এবং ঢালাই: পাইপের প্রান্তে শঙ্কু হেড/এন্ড প্লেটের প্রাক-সমাবেশ; টুলিংয়ের মাধ্যমে অবস্থান নির্ধারণ; সম্পূর্ণ-অনুপ্রবেশ CO₂ পরিধিগত ঢালাই;
4. ওয়েল্ড এনডিটি: গুরুতর বড়-স্প্যান সদস্যদের জন্য অতিস্বনক পরীক্ষা (ইউটি); গ্রেড II ওয়েল্ডের জন্য স্পট চেক;
5. সোজা করা এবং মরিচা অপসারণ: সদস্যদের সোজা করা; Sa2.5 গ্রেডে শট ব্লাস্টিং;
6. বিরোধী জারা: সামগ্রিক গরম-ডুবানো galvanizing.
1. বৃত্তাকার ইস্পাত কাটিয়া → নিভানো এবং টেম্পারিং → বহিরাগত বাঁক → থ্রেড ঘূর্ণায়মান;
2. কঠোরতা পরীক্ষা, ত্রুটি সনাক্তকরণ, এবং হট-ডিপ গ্যালভানাইজিং; মিলিত হাতা এবং সেট স্ক্রুগুলির একযোগে প্রক্রিয়াকরণ এবং গ্যালভানাইজিং।
1. একটি জিগে ট্রায়াল সমাবেশের জন্য 1-2টি স্ট্যান্ডার্ড ইউনিট নির্বাচন করুন;
2. বল-হোল প্রান্তিককরণ, বোল্ট সন্নিবেশ গভীরতা এবং মোট সদস্যের দৈর্ঘ্য যাচাই করুন;
3. মসৃণ অন-সাইট সমাবেশ নিশ্চিত করতে অ-মানক অংশগুলির মাত্রা সামঞ্জস্য করুন।
জোন এবং স্পেসিফিকেশন দ্বারা সংখ্যা উপাদান; সদস্য, স্টিলের বল এবং বোল্ট আলাদাভাবে প্যাক করুন; অক্ষ সংখ্যা দিয়ে চিহ্নিত করুন।
1. জরিপ এবং বিন্যাস; সমতলকরণ এবং সমর্থনগুলির অবস্থান;
2. নির্মাণ পরিকল্পনার উপর ভিত্তি করে সম্পাদন: উচ্চতায় টুকরো টুকরো সমাবেশ / ব্লক উত্তোলন / অবিচ্ছেদ্য উত্তোলন;
3. প্রথমে নীচের কর্ড বল এবং সদস্যদের একত্রিত করুন → ওয়েব সদস্যদের ইনস্টল করুন → শীর্ষ কর্ড একত্রিত করুন; টর্ক রেঞ্চ ব্যবহার করে টর্ক ডিজাইন করতে গ্রেড 10.9 উচ্চ-শক্তির বোল্টকে শক্ত করুন;
4. উপ-আইটেম পরিদর্শন, welds বিরোধী জারা আবরণ স্পর্শ আপ, এবং আগুন-প্রতিরোধী আবরণ প্রয়োগ.
দ্রষ্টব্য: ঢালাই-বল স্পেস ফ্রেমের জন্য পার্থক্য
সাইটে জয়েন্টগুলোতে সম্পূর্ণ অনুপ্রবেশ ঢালাই; প্রতিটি ওয়েল্ড পাসের জন্য ত্রুটি সনাক্তকরণ; কোনো উচ্চ-শক্তির বোল্ট শক্ত করার প্রক্রিয়া।
1. স্পেস ফ্রেম স্টিল টিউবুলার সদস্য (Q235B/Q355B; Q355B বড় স্প্যানের জন্য পছন্দ করা হয়)
সাধারণ পাইপের ব্যাস × দেয়ালের বেধ: φ60×3.5, φ76×4, φ89×4, φ114×4, φ140×6, φ159×8, φ180×10, φ219×10
সমাপ্ত সদস্য দৈর্ঘ্য: 1.0m–3.5m (স্ট্যান্ডার্ড গ্রিড আকার: 1.5m–3.0m);
উত্পাদন সোজাতা সহনশীলতা: ≤L/1000; শেষ মুখের লম্বতা বিচ্যুতি: ≤0.5 মিমি।
2. বোল্টেড গোলক
গোলকের ব্যাস: φ100, φ120, φ140, φ160, φ180, φ200–φ400;
প্রাচীর বেধ: 12-20 মিমি; গোলক পৃষ্ঠে থ্রেডেড গর্তের জন্য কৌণিক সহনশীলতা: ±15′।
3. সংযুক্ত ফাস্টেনার
গ্রেড 10.9 উচ্চ-শক্তির বোল্ট: M12, M14, M16, M20, M22, M24, M27, M30; আনুষাঙ্গিক: হাতা, শঙ্কুযুক্ত মাথা, শেষ প্লেট, লকিং সেট স্ক্রু।
4. সমর্থন প্লেট
বেস প্লেট বেধ: 16-30 মিমি; স্টিফেনার প্লেটের বেধ: 12-20 মিমি; এমবেডেড অ্যাঙ্কর বোল্ট: Q355.
|
উপাদান গ্রেড |
ফলন শক্তি |
প্রসার্য শক্তি |
আবেদনের অবস্থান |
|
Q235B |
≥235MPa |
375～500MPa |
হালকা ছাদের লোড সহ ছোট-স্প্যান গ্রিড সদস্য |
|
Q355B |
≥355MPa |
470～630MPa |
60 মিটারের বেশি বড়-স্প্যান গ্রিড, ভারী-লোড কয়লা শেড এবং কারখানা বিল্ডিং গ্রিড |
1. লোড-ভারবহন বৈশিষ্ট্য: বড় স্প্যান স্টিল স্পেস ফ্রেম কাঠামোর সমস্ত সদস্য অক্ষীয় টান বা সংকোচনের বিষয়; কোন নমনীয় সদস্য নেই; এটি একটি অত্যন্ত স্থিতিশীলভাবে অনির্ধারিত কাঠামো; পৃথক সদস্যদের ব্যর্থতা সামগ্রিক পতন ট্রিগার না.
2. সাধারণত প্রযোজ্য স্প্যান
1. বোল্টেড-গোলক স্পেস ফ্রেম: 12m–80m;
2. ঢালাই-গোলক স্পেস ফ্রেম: 50m–180m (অতি বড় স্প্যান এবং ভারী লোডের জন্য)। 3. সাধারণ ছাদের লোড মান: ডেড লোড 0.30–0.80 kN/m²; লাইভ লোড 0.5-1.0 kN/m²; ভারী-শুল্ক কাঠামো (যেমন, শুকনো কয়লা শেড) 2.0 kN/m² অতিক্রম করতে পারে।
4. তাপীয় বিকৃতি: তাপীয় সম্প্রসারণ/সংকোচনের চাপ থেকে মুক্তি দিতে একক দিকে 60 মিটারের বেশি স্প্যানের জন্য স্লাইডিং সমর্থন ইনস্টল করতে হবে।
1. সদস্য এবং শঙ্কু মাথার মধ্যে পরিবৃত্ত ঢালাই: গ্রেড II ঝালাই; 100% আল্ট্রাসোনিক টেস্টিং (UT) গুরুতর দীর্ঘ-স্প্যান সদস্যদের জন্য; স্ট্যান্ডার্ড সদস্যদের জন্য 20% এলোমেলো নমুনা।
2. ঢালাই গোলক জন্য বাট welds: গ্রেড II welds; জটিল প্রকল্পগুলির জন্য 100% ত্রুটি সনাক্তকরণ।
V. অ্যান্টি-জারা পরামিতি
1. কারখানা-সমাপ্ত পণ্য: হট-ডিপ galvanizing; দস্তা আবরণ বেধ ≥85 μm (উপকূলীয় ক্ষয়কারী অঞ্চলের জন্য ≥120 μm)।
2. ক্ষতিগ্রস্থ জায়গার অন-সাইট মেরামত: Sa2.5 গ্রেডে স্যান্ডব্লাস্টিং → ইপোক্সি জিঙ্ক সমৃদ্ধ প্রাইমার + মধ্যবর্তী কোট + টপকোট; মোট শুকনো ফিল্ম বেধ ≥120 μm।
পাবলিক বিল্ডিং এবং শিল্প কারখানার জন্য, প্রয়োজনীয় ফায়ার রেটিং (0.5h, 1.0h, 1.5h, বা 2.0h এর অগ্নি প্রতিরোধের সীমা) এর উপর ভিত্তি করে থিন-ফিল্ম বা অতি-পাতলা-ফিল্ম ইনটুমেসেন্ট ফায়ার-রিটার্ড্যান্ট আবরণ প্রয়োগ করুন; আবরণ বেধ প্রাসঙ্গিক মান মেনে চলতে হবে.
1. সমর্থন অক্ষ বিচ্যুতি ≤±5 মিমি; সমর্থন শীর্ষ পৃষ্ঠ উচ্চতা ≤±3 মিমি; সন্নিহিত সমর্থনগুলির মধ্যে উচ্চতার পার্থক্য ≤2 মিমি।
2. উচ্চ-শক্তির বোল্ট চূড়ান্ত আঁটসাঁট ঘূর্ণন সঁচারক বল অবশ্যই নির্দিষ্ট মানগুলিকে কঠোরভাবে মেনে চলতে হবে; থ্রেড ব্যস্ততা গভীরতা নকশা অঙ্কন সঙ্গে মেনে চলতে হবে.
লাইটওয়েট দিবালোক ছাদ: 12-22 kg/m²
স্ট্যান্ডার্ড শিল্প উদ্ভিদ এবং স্থান: 22-35 kg/m²
ভারি-শুল্ক শুষ্ক কয়লা শেড এবং ভারী যন্ত্রপাতি সমর্থনকারী ছাদ: 35-60 kg/m²
