সাধারণভাবে এমবেডেড প্লেট বা এমবেডেড স্টিল কম্পোনেন্ট হিসেবে পরিচিত, স্ট্রাকচারাল ইন্সটলেশনের জন্য এমবেডেড স্টিল বেস প্লেট হল নতুন ইস্পাত-কংক্রিট নির্মাণের জন্য প্রয়োজনীয় প্রিফেব্রিকেটেড অ্যাঙ্করিং সংযোগকারী। একটি হট-রোল্ড স্টিলের প্লেটে অ্যাঙ্কর বারগুলিকে ঢালাই করার মাধ্যমে কারখানায় তৈরি করা হয়, এগুলি কংক্রিট ঢালার আগে বিম, কলাম, দেয়াল বা ভিত্তির মধ্যে এম্বেড করা হয়, যা পরবর্তী ঢালাইয়ের জন্য ভিত্তি হিসাবে প্লেটের পৃষ্ঠকে উন্মুক্ত করে রাখে। পোস্ট-ইনস্টল করা রাসায়নিক বা সম্প্রসারণ অ্যাঙ্করগুলির বিপরীতে, এই এমবেড করা প্লেটগুলি যান্ত্রিক ইন্টারলকিং এবং লোড স্থানান্তর অর্জনের জন্য অ্যাঙ্কর বারগুলিকে ঘিরে কংক্রিটের উপর নির্ভর করে। তারা উচ্চতর ক্লান্তি প্রতিরোধের, উচ্চ লোড-ভারবহন ক্ষমতা প্রদান করে এবং শূন্য কাঠামোগত ক্ষতি নিশ্চিত করে, সমস্ত পরিস্থিতির মধ্যে সংযোগের প্রয়োজনীয়তা পূরণ করে—স্ট্যান্ডার্ড স্ট্রাকচারাল অ্যাপ্লিকেশন থেকে ভারী-শুল্ক/ডাইনামিক লোডিং এবং ক্ষয় প্রবণ উপকূলীয় পরিবেশ।
সম্পূর্ণ এমবেডেড স্টিল বেস প্লেট অ্যাসেম্বলিতে একটি ফেস প্লেট এবং ঢালাই করা পিছনের অ্যাঙ্কর বার রয়েছে, যার মধ্যে তিনটি কার্যকরী বিভাগ রয়েছে: প্রধান ফ্ল্যাট প্লেট, লোড-ভারিং অ্যাঙ্কর সিস্টেম এবং সহায়ক পজিশনিং উপাদান। একবার এমবেড করার পরে, অ্যাঙ্কর বারগুলি সম্পূর্ণরূপে কংক্রিটে আবদ্ধ থাকে, যখন উন্মুক্ত প্লেট পৃষ্ঠটি স্টিল কর্বেল, স্টিলের বিম, পর্দার প্রাচীরের ফ্রেমিং বা পাইপ সমর্থনে সাইটে ঢালাই করা হয়। এটি কংক্রিট এবং ইস্পাত কাঠামোর মধ্যে একটি অনমনীয় সংযোগ তৈরি করে, জয়েন্টে সমস্ত অভ্যন্তরীণ শক্তি স্থানান্তরকে সহজতর করে। ২. অন-সাইট কার্যকরী ক্ষমতা
1. মাল্টি-ডিরেকশনাল লোড ট্রান্সফার: একই সাথে উল্লম্ব সংকোচন, অনুভূমিক শিয়ার এবং উদ্ভট নমন মুহুর্তগুলি সহ্য করে; ক্রেন স্টার্ট/স্টপ অপারেশন এবং সরঞ্জাম কম্পনের মতো চক্রীয় লোডগুলিকে মিটমাট করে।
2. নোড সংযোগ: কাস্ট-ইন-প্লেস কংক্রিট কর্বেল প্রতিস্থাপন করে; ইস্পাত-কংক্রিট যৌথ নির্মাণকে সরল করে এবং সংযোগ ইন্টারফেসকে মানসম্মত করে।
3. যথার্থ পজিশনিং: ইস্পাত কাঠামোর জন্য ইনস্টলেশন অক্ষ এবং উচ্চতায় তালা দেয়, ইস্পাত উপাদানগুলির পরবর্তী স্থানচ্যুতি বা বিকৃতকরণ রোধ করে।
4. অস্থায়ী সমর্থন: নির্মাণের সময় ইস্পাত উপাদানগুলির জন্য অস্থায়ী শিম বা উত্তোলন সমর্থন হিসাবে কাজ করে, অস্থায়ী ভারার প্রয়োজনীয়তা হ্রাস করে।
1. প্রাথমিক স্ট্রাকচারাল এমবেডেড প্লেট: পুরু Q235B/Q355B প্লেটগুলি স্টিল কলাম বেস প্লেট, প্রাইমারি/সেকেন্ডারি বীম কানেকশন এবং ক্রেন বিম সাপোর্টের মতো ক্রিটিক্যাল লোড-বেয়ারিং নোডের জন্য ব্যবহৃত হয়; welds পুল-আউট পরীক্ষার প্রয়োজন.
2. স্ট্রাকচারাল/সেকেন্ডারি এমবেডেড প্লেট: স্ট্যান্ডার্ড 8-12 মিমি পাতলা প্লেট যা সেকেন্ডারি লোড-বেয়ারিং নোডের জন্য ব্যবহৃত হয় যেমন রেলিং, সাসপেন্ডেড সিলিং, ইউটিলিটি সাপোর্ট এবং বাইরের দেয়াল ফ্রেমিং; লোড-ভারবহন ক্ষমতা পরীক্ষার প্রয়োজন নেই।
3. হেভি-ডিউটি পুরু এমবেডেড প্লেট: 16-30 মিমি পুরু প্রধান প্লেটগুলি শক্ত করা পাঁজর সহ; ভারী যন্ত্রপাতি প্ল্যাটফর্ম এবং ভিত্তি সমর্থন উচ্চ নমন মুহূর্ত সাপেক্ষে জন্য ব্যবহৃত.

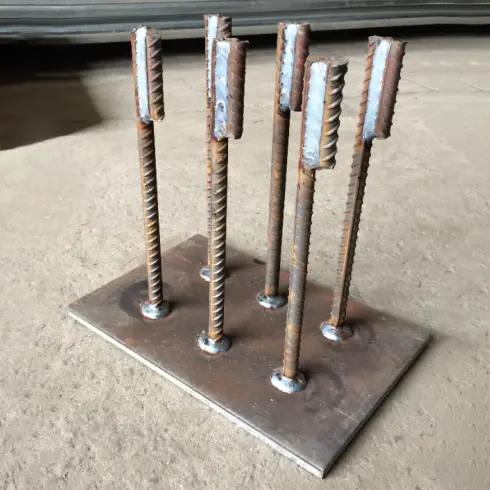

1. স্ট্রেইট অ্যাঙ্কর বার টাইপ: ইন্ডাস্ট্রি-স্ট্যান্ডার্ড টাইপ যার একাধিক বৃত্তাকার ইস্পাত বার প্লেট পৃষ্ঠে উল্লম্বভাবে ঢালাই করা হয়; আদর্শ স্ট্যাটিক-লোড নোডের জন্য উপযুক্ত; সর্বনিম্ন উত্পাদন খরচ।

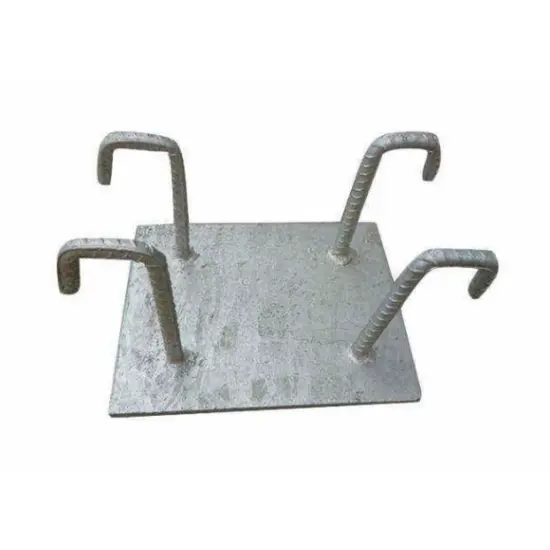

2. এল-আকৃতির হুক অ্যাঙ্কর বার টাইপ: অ্যাঙ্কর বারগুলি একটি 90° ঠাণ্ডা বাঁক বৈশিষ্ট্যযুক্ত সোজা-বিভাগের দৈর্ঘ্য সহ; পুল-আউট প্রতিরোধ 25%-40% বৃদ্ধি পেয়েছে; উচ্চ-টেনশন ক্যান্টিলিভার নোডের জন্য ব্যবহৃত হয়।
3. কম্পোজিট রিইনফোর্সড টাইপ: পিঠে অতিরিক্ত ফ্ল্যাট-স্টিল শক্ত করার পাঁজর এবং অ্যাঙ্কর বারগুলির প্রান্তে ছোট অ্যাঙ্কর প্লেটগুলির বৈশিষ্ট্য রয়েছে; পুল-আউট ক্ষমতা 20% বৃদ্ধি পেয়েছে; তীব্র কম্পন জড়িত ভারী দায়িত্ব অ্যাপ্লিকেশনের জন্য উপযুক্ত.
1. স্ট্যান্ডার্ড টাইপ: Q235B প্রধান প্লেট এবং HPB300 অ্যাঙ্কর বার; সাধারণ গৃহমধ্যস্থ, শুষ্ক পরিবেশ যেমন স্ট্যান্ডার্ড কারখানা এবং অফিস ভবনগুলির জন্য উপযুক্ত।
2. হেভি-ডিউটি টাইপ: Q355B বেস প্লেট, HRB400E অ্যাঙ্কর বার; দীর্ঘ-স্প্যান, উচ্চ-লোড এবং ক্রেন-সজ্জিত শিল্প সুবিধার জন্য ডিজাইন করা হয়েছে।
কারখানায় সম্পূর্ণরূপে ঢালাই, গ্রাউন্ড এবং প্রি-ড্রিল করা; আরও ঢালাই বা প্রক্রিয়াকরণ ছাড়াই সাইটে সরাসরি এম্বেডমেন্টের জন্য প্রস্তুত।

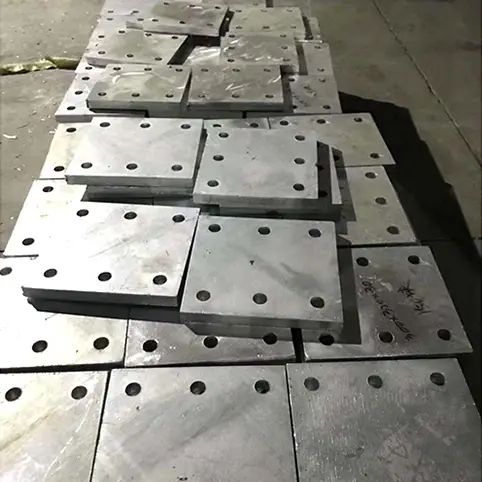

1. এমবেডেড বেস প্লেট: 8/10/12/14/16/20/25/30 মিমি পুরুত্ব; বর্গক্ষেত্র, আয়তক্ষেত্রাকার, বৃত্তাকার, এবং কাস্টম আকার সমর্থন করে; প্রাক-ড্রিল্ড বোল্ট গর্ত এবং জোড় বেভেল উপলব্ধ।
2. অ্যাঙ্কর বার: Φ12/14/16/18/20 মিমি এর সাধারণ ব্যাস; একটি অভিন্ন গ্রিড প্যাটার্নে 4, 6, বা 8 এর সেটে সাজানো; সোজা বারগুলির জন্য কার্যকর এমবেডমেন্ট গভীরতা ≥15d; হুক বারের সোজা অংশ ≥10d।
3. শক্তিবৃদ্ধি উপাদান: ফ্ল্যাট-বার স্টিফেনার এবং শেষ-অ্যাঙ্কোরেজ প্লেট (বেস প্লেটের মতো একই উপাদান); শুধুমাত্র ভারী শুল্ক আদেশ সঙ্গে অন্তর্ভুক্ত.
1. পজিশনিং বার: কংক্রিট ঢালার সময় অনুভূমিক স্থানচ্যুতি এবং এমবেডমেন্ট উচ্চতা নিয়ন্ত্রণ করতে প্লেটের প্রান্তে ছোট রিবার সেগমেন্টগুলি স্পট-ওয়েল্ড করা হয়।
2. কংক্রিট স্পেসার: প্লাস্টিক বা সিমেন্ট ব্লকগুলি প্লেটের পৃষ্ঠের ক্ষয় রোধ করতে প্লেটের নীচে একটি 15-30 মিমি কংক্রিটের আবরণ নিশ্চিত করে৷
3. প্রতিরক্ষামূলক ভোগ্য সামগ্রী: সিমেন্ট স্লারি আনুগত্য এবং পৃষ্ঠের ফ্ল্যাশ মরিচা প্রতিরোধ করতে প্লেট পৃষ্ঠের জন্য বিরোধী-মরিচা স্টিকার এবং PE প্রতিরক্ষামূলক ফিল্ম।
4. ম্যাচিং ঢালাই ব্যবহার্য সামগ্রী: Q235B এর জন্য E43 ইলেক্ট্রোড; Q355B জন্য E50 ইলেক্ট্রোড; বিশেষত অন-সাইট ইস্পাত উপাদান সংযোগের জন্য।
1. রেলিং এবং ইউটিলিটি সমর্থন করে: 10mm Q235B বেস প্লেট + 4 x Φ14 HPB300 সোজা অ্যাঙ্কর বার + পজিশনিং বার + প্লাস্টিকের স্পেসার।
2. স্ট্যান্ডার্ড স্টিল বিম সংযোগ: 12-14 মিমি Q235B বেস প্লেট + 6 x Φ16 HRB400E অ্যাঙ্কর বার (সোজা বা হুক করা বিকল্প)।
3. ক্রেন গার্ডার এবং সরঞ্জাম সমর্থন করে: 16-20 মিমি Q355B প্রধান প্লেট + আট Φ18 হুকড অ্যাঙ্কর বার + পিছনে পূর্ণ-দৈর্ঘ্যের শক্ত পাঁজর।
1. কংক্রিট কভার কন্ট্রোল: এমবেড করা অংশের নীচে কংক্রিট কভার অবশ্যই 15 মিমি এবং 30 মিমি এর মধ্যে কঠোরভাবে বজায় রাখতে হবে; অপর্যাপ্ত আবরণ ক্ষয়ের দিকে পরিচালিত করে, যখন অত্যধিক আবরণ অ্যাঙ্করেজ লোড-ভারিং ক্ষমতা হ্রাস করে।
2. অ্যাঙ্কর বার স্পেসিং: সন্নিহিত অ্যাঙ্কর বারগুলির মধ্যে কেন্দ্র থেকে কেন্দ্রের ব্যবধান অবশ্যই ≥3d (বারের ব্যাস) এবং 40 মিমি-এর কম নয়; নোঙ্গর বার থেকে প্লেটের প্রান্তের দূরত্ব অবশ্যই ≥1.5d হতে হবে যাতে প্রান্তটি ছিঁড়ে না যায়।
3. ওয়েল্ডিং স্পেসিফিকেশন: ডবল-পার্শ্বযুক্ত ক্রমাগত ফিললেট ঢালাই পছন্দ করা হয়; একক-পার্শ্বযুক্ত ঢালাইয়ের জন্য, কার্যকর জোড়ের দৈর্ঘ্য ≥5d হতে হবে, এবং জোড়ের পায়ের আকার নোঙ্গর বার ব্যাসের ≥0.6 গুণ।
4. ইনস্টলেশন সমতলতা: প্লেট পৃষ্ঠ সমাপ্ত কংক্রিট পৃষ্ঠ সঙ্গে ফ্লাশ করা আবশ্যক; উচ্চতা বিচ্যুতি ≤±3mm হতে হবে; প্লেটের নীচে টিল্টিং বা শূন্যতা/ফাঁক নিষিদ্ধ।
মানদণ্ড: রাসায়নিক নোঙ্গর দিয়ে স্থির প্লেট, সম্প্রসারণ বোল্ট দিয়ে স্থির প্লেট এবং কাস্ট-ইন-প্লেস কংক্রিট কর্বেল; ব্যবহারিক ইঞ্জিনিয়ারিং ব্যথা পয়েন্টের উপর ভিত্তি করে তুলনা।
1. ক্লান্তি স্থায়িত্ব: স্ট্রাকচারাল ইনস্টলেশন বৈশিষ্ট্যের জন্য এমবেডেড স্টিল বেস প্লেটগুলি সম্পূর্ণরূপে কংক্রিটে আবদ্ধ অ্যাঙ্কর বারগুলি যান্ত্রিক ইন্টারলকের মাধ্যমে লোড স্থানান্তর করে; তারা আঠালো বার্ধক্য বা বোল্ট ঢিলা হওয়ার মতো সমস্যা থেকে মুক্ত এবং সরঞ্জাম এবং ক্রেন থেকে দীর্ঘমেয়াদী চক্রীয় কম্পন সহ্য করতে পারে। বিপরীতে, রাসায়নিক নোঙ্গর আঠালো আর্দ্রতা এক্সপোজারের কারণে 5-8 বছর পরে ক্র্যাকিং প্রবণ, এবং প্রসারণ বোল্টগুলি দীর্ঘমেয়াদী কম্পনের অধীনে সহজেই আলগা হয়ে যায়।
2. লোড-বেয়ারিং ক্যাপাসিটি: একই ক্রস-বিভাগীয় স্পেসিফিকেশনের জন্য, এমবেডেড প্লেটগুলি পোস্ট-ইনস্টল করা অ্যাঙ্করগুলির তুলনায়> 35% বেশি পুল-আউট এবং শিয়ার প্রতিরোধের অফার করে; পোস্ট-ইনস্টল করা উপাদানগুলি 10 টনের বেশি ক্রেন গার্ডারের জন্য লোডের প্রয়োজনীয়তা পূরণ করতে পারে না।
3. প্লেট ডিফর্মেশন কন্ট্রোল: কঠিন ইস্পাত প্লেট লোডগুলিকে সমানভাবে স্থানান্তর করে, চাপের মধ্যে স্থানীয় ইন্ডেন্টেশন বা ওয়ারিং প্রতিরোধ করে; পোস্ট-ইনস্টল করা প্লেটগুলি আলাদা অ্যাঙ্কর পয়েন্টের উপর নির্ভর করে, যার ফলে ঘনীভূত লোড হয় যা সহজেই প্লেট বাঁকিয়ে দেয়।
1. নির্মাণ দক্ষতা: পূর্ব-এম্বেড করা ইনস্টলেশন সিভিল কংক্রিট ঢালার সাথে সিঙ্ক্রোনাসভাবে এগিয়ে যায়, পরবর্তী ইস্পাত কাঠামো নির্মাণের সময়সূচীর সাথে হস্তক্ষেপ এড়ায়; বিপরীতভাবে, পোস্ট-ইনস্টল করা প্লেটগুলির জন্য ড্রিলিং, গর্ত পরিষ্কার, আঠালো ইনজেকশন এবং নিরাময় প্রয়োজন—একটি প্রক্রিয়া প্রতি ইউনিটে তিনগুণ বেশি সময় নেয়, যার মধ্যে একটি বাধ্যতামূলক 72-ঘন্টা আঠালো নিরাময় সময়ও অন্তর্ভুক্ত।
স্ট্রাকচারাল ইন্টিগ্রিটি: প্রাক-এম্বেডিং বিদ্যমান কংক্রিট শক্তিবৃদ্ধির সাথে আপস করে না; ইনস্টলেশন-পরবর্তী ড্রিলিং প্রাথমিক লোড-বেয়ারিং রিবারকে বিচ্ছিন্ন করার উচ্চ ঝুঁকি বহন করে, স্থায়ী কাঠামোগত বিপদ তৈরি করে যা পরে সংশোধন করা যায় না।
সমাবেশ যথার্থতা: প্রাক-এম্বেড করা প্লেটগুলি ফর্মওয়ার্ক সীমাবদ্ধতার মাধ্যমে অবস্থান করে, 3 মিমি এর মধ্যে ধারাবাহিকভাবে সোজা অক্ষীয় প্রান্তিককরণ এবং উচ্চতা বিচ্যুতি নিশ্চিত করে; পোস্ট-ইনস্টল করা প্লেটগুলি ম্যানুয়াল সারিবদ্ধকরণের উপর নির্ভর করে, প্রায়শই বিচ্যুতি 8 মিমি অতিক্রম করে এবং সমতলকরণের জন্য শিমসের প্রয়োজন হয়।
জারা প্রতিরোধ এবং স্থায়িত্ব: শুধুমাত্র উন্মুক্ত প্লেট পৃষ্ঠের জন্য ক্ষয়-বিরোধী চিকিত্সা প্রয়োজন, কারণ পিছনের অ্যাঙ্কর বারগুলি আর্দ্রতার বিরুদ্ধে স্থায়ীভাবে সিল করা হয়; পোস্ট-ইনস্টল করা নোঙ্গর এবং ড্রিল গর্তগুলি জল জমে এবং মরিচা পড়ার প্রবণতা, দুর্গম "অন্ধ দাগ" সহ যা চিকিত্সা করা যায় না।
সার্ভিস লাইফ: কমপ্লায়েন্ট প্রি-এমবেডেড প্লেটগুলি বিল্ডিংয়ের আয়ুষ্কালের (≥50 বছর) সাথে মেলে এবং কোন রুটিন পরিদর্শনের প্রয়োজন হয় না; ইনস্টল-পরবর্তী উপাদানগুলির জন্য প্রতি দুই বছর পর পর বোল্ট এবং আঠালো পুনরায় পরিদর্শন করা প্রয়োজন, যাতে উচ্চ O&M খরচ হয়।
আবেদনের সীমাবদ্ধতা: শুধুমাত্র নতুন নির্মাণের জন্য উপযুক্ত; সম্পূর্ণ সংস্কার বা রেট্রোফিটেড সমর্থনের জন্য প্রাক-এম্বেডিং অসম্ভব, ইনস্টলেশন-পরবর্তী পদ্ধতির প্রয়োজন।
কম প্রারম্ভিক-পর্যায়ে ত্রুটি সহনশীলতা: প্রাক-এম্বেড করা প্লেটের জন্য অবস্থানগত ত্রুটিগুলি সংশোধন করা অত্যন্ত কঠিন, ব্যাপক কংক্রিট ধ্বংসের প্রয়োজন এবং উচ্চ পুনঃকাজের খরচ বহন করে।
লজিস্টিকস এবং স্টোরেজ অসুবিধা: সমাপ্ত পণ্যগুলি ভারী, ছোট অ্যাঙ্কারের তুলনায় উল্লেখযোগ্যভাবে বেশি স্টোরেজ এবং পরিবহন স্থান দখল করে।
নতুন ইস্পাত-কংক্রিট কাঠামো, ভারী/গতিশীল লোড, বা ব্যাচ পর্দা প্রাচীর ইনস্টলেশন: প্রাক-এম্বেডেড ইস্পাত প্লেটকে অগ্রাধিকার দিন।
বিদ্যমান বিল্ডিং সংস্কার বা বিক্ষিপ্ত, হালকা-লোড রেট্রোফিট: পোস্ট-ইনস্টল করা রাসায়নিক অ্যাঙ্কর প্লেট নির্বাচন করুন।
স্টিল প্লেট এবং রিবারের জন্য আসল প্রস্তুতকারকের গুণমান শংসাপত্র এবং তাপ/ব্যাচ নম্বর যাচাই করুন; যান্ত্রিক বৈশিষ্ট্যের জন্য নমুনা এবং পরীক্ষা পরিচালনা; ল্যামিনেশন, ফাটল বা গভীর ক্ষয় সহ প্লেটগুলি প্রত্যাখ্যান করুন। ঢালাই জোন থেকে মিল স্কেল এবং তেল অপসারণ করতে কোণ গ্রাইন্ডার এবং স্যান্ডব্লাস্টিং ব্যবহার করুন, স্ল্যাগ অন্তর্ভুক্তি এবং ঠান্ডা ঝালাই প্রতিরোধ করুন। স্থল আর্দ্রতা দ্বারা সৃষ্ট মরিচা প্রতিরোধ করার জন্য, নির্দিষ্টকরণ দ্বারা শ্রেণীবদ্ধ, মনোনীত এলাকায় উত্থাপিত সমর্থনের উপর প্রাথমিক উপকরণগুলি স্ট্যাক করুন।
উপাদান কাটার জন্য CNC প্লাজমা কাটার এবং কাঁচি ব্যবহার করুন; একটি একক পাসে অনিয়মিত প্লেট গঠন করুন। অভ্যন্তরীণ মাত্রিক সহনশীলতা: দৈর্ঘ্য এবং প্রস্থ ±2 মিমি; তির্যক বিচ্যুতি ≤3 মিমি। ম্যানুয়ালি সমস্ত কাটা প্রান্ত থেকে burrs বন্ধ পিষে; প্লেটগুলির অন-সাইট বাট-ওয়েল্ডিংয়ের জন্য প্রি-মেশিন ওয়েল্ডিং বেভেল, বেভেল অ্যাঙ্গেলগুলি অঙ্কন স্পেসিফিকেশনগুলির সাথে কঠোরভাবে মেনে চলা নিশ্চিত করে।
রিবার কাটার ব্যবহার করে নির্দিষ্ট দৈর্ঘ্যে বার কাটুন; দৈর্ঘ্য সহনশীলতা ±3 মিমি। পরিবেষ্টিত তাপমাত্রায় ঠান্ডা নমনের মাধ্যমে সমস্ত এল-আকৃতির হুক তৈরি করুন (90° বাঁক কোণ); বাঁকানো ফাটল রোধ করতে শিখা গরম করা কঠোরভাবে নিষিদ্ধ। নিশ্চিত করুন যে হুকের সোজা অংশটি বারের ব্যাসের কমপক্ষে 10 গুণ (10d); নমন পরে chamfer এবং deburr.
সুসংগত তাপ সম্প্রসারণ সহগ নিশ্চিত করতে এবং ঢালাই চাপ থেকে বিকৃতি রোধ করতে প্রধান প্লেটের মতো একই ব্যাচ এবং গ্রেডের স্টিলের স্টিফেনিং পাঁজর এবং ছোট প্রান্তের নোঙ্গর প্লেটগুলি কাটুন। ±2 মিমি একটি অভিন্ন মাত্রিক সহনশীলতা বজায় রাখুন এবং প্রধান প্লেটের সাথে উপাদানগুলিকে প্রাক-ম্যাচ/শ্রেণীভুক্ত করুন।
নোঙ্গর বার সুরক্ষিত করতে বিশেষ পজিশনিং জিগ ব্যবহার করুন, প্রান্তের দূরত্ব এবং ব্যবধানে বিচ্যুতি ≤3 মিমি নিশ্চিত করুন। বেস মেটালের সাথে ঢালাইয়ের ব্যবহার্য জিনিসগুলিকে কঠোরভাবে মেলে (যেমন, E43 ইলেক্ট্রোডের সাথে Q235; E50 ইলেক্ট্রোডের সাথে Q355)। দ্বি-পার্শ্বযুক্ত ফিললেট ঢালাইকে অগ্রাধিকার দিন এবং পরে স্ল্যাগগুলি পুঙ্খানুপুঙ্খভাবে মুছে ফেলুন; পাঁজর শক্ত করার জন্য পূর্ণ-দৈর্ঘ্যের ঢালাই এবং ভারী-শুল্ক উপাদানগুলিতে ছোট অ্যাঙ্কর প্লেট প্রয়োগ করুন।
যান্ত্রিক জ্যাক ব্যবহার করে সঠিক ঢালাই-প্ররোচিত বিকৃতি (ঠান্ডা সংশোধন); শিখা-ভিত্তিক তাপ সংশোধন নিষিদ্ধ। নিশ্চিত করুন যে প্লেট সমতলতা সংশোধন করার পরে 2 মি স্প্যানের মধ্যে 3 মিমি এর মধ্যে থাকে। সমস্ত ঢালাই এবং তীক্ষ্ণ কোণগুলিকে তীক্ষ্ণ প্রান্তগুলি মুছে ফেলুন, সাইটের প্রতিরক্ষামূলক ফিল্মের ক্ষতি বা নির্মাণ কর্মীদের আঘাত রোধ করুন।
1)। গৃহমধ্যস্থ শুষ্ক অবস্থা: Sa2.5 গ্রেড পর্যন্ত ঘষিয়া তুলিয়া ফেলিতে সক্ষম বিস্ফোরণ পরিষ্কার; ইপোক্সি অ্যান্টি-জারা প্রাইমারের দুটি কোট প্রয়োগ; মোট শুকনো ফিল্ম বেধ ≥60μm।
2)। বহিরঙ্গন/আর্দ্র অবস্থা: সম্পূর্ণ হট-ডিপ গ্যালভানাইজিং; মান পরিবেশের জন্য দস্তা আবরণ বেধ ≥65μm.
3)। উপকূলীয়/অত্যন্ত ক্ষয়কারী অবস্থা: হেভি-ডিউটি হট-ডিপ গ্যালভানাইজিং; দস্তা আবরণ বেধ ≥85μm; পৃষ্ঠের দস্তা ড্রিপ বা রান অপসারণ করার জন্য পোস্ট-প্রসেস গ্রাইন্ডিং।
ডাইমেনশনাল রি-ভেরিফিকেশন, ভিজ্যুয়াল ইন্সপেকশন এবং ওয়েল্ডের ব্যাচ-ভিত্তিক পুল-আউট টেস্টিং (গ্রহণযোগ্যতার মানদণ্ড: ওয়েল্ড সেপারেশন এবং স্টিলের রিবার বেস ম্যাটেরিয়াল ছিঁড়ে যাওয়া নয়) অন্তর্ভুক্ত। প্রতিটি ইউনিট চিহ্নিত করা হয়েছে: উপাদানের ধরন, প্লেটের বেধ, অ্যাঙ্কর রিবার স্পেসিফিকেশন এবং অ্যান্টি-জারোশন ট্রিটমেন্টের ধরন। বৃষ্টি এবং আর্দ্রতা সুরক্ষার জন্য রাবার কর্নার প্রোটেক্টরগুলি প্লেটের মধ্যে স্থাপন করা হয়; পরিবহনের সময় বিকৃতি রোধ করতে অতিরিক্ত-দীর্ঘ বা অনিয়মিত আকারের উপাদানগুলিতে সমর্থনগুলি ইনস্টল করা হয়; উপাদান সার্টিফিকেট এবং কারখানা পরিদর্শন রিপোর্ট চালান সঙ্গে অন্তর্ভুক্ত করা হয়.
1. স্থিতিশীল লোড-ভারবহন: সুষম বহু-দিকনির্দেশক লোড বিতরণ; কম্পন এবং ক্লান্তি প্রতিরোধী; ভারী-শুল্ক চক্রীয় লোডিং জন্য উপযুক্ত.
2. দক্ষ নির্মাণ: সিভিল কাজের সময় সিঙ্ক্রোনাইজড এম্বেডমেন্ট; পরবর্তী ইস্পাত কাঠামো ইনস্টলেশনের সময় 30% এর বেশি হ্রাস করে।
3. নমনীয় কাস্টমাইজেশন: সম্পূর্ণরূপে কাস্টমাইজযোগ্য মাত্রা, আকার, খোলার, এবং বিরোধী জারা প্রক্রিয়া।
4. কাঠামোগত নিরাপত্তা: কংক্রিট ড্রিলিং থেকে কোন ক্ষতি নেই; লুকানো কাঠামোগত ঝুঁকি দূর করে।
5. জীবনচক্র খরচ সঞ্চয়: কম রক্ষণাবেক্ষণ এবং উচ্চ স্থায়িত্ব; নতুন প্রকল্পের জন্য মোট খরচ পোস্ট-ইনস্টল করা অ্যাঙ্করিং পদ্ধতির তুলনায় 18% কম।
|
উপাদান গ্রেড |
প্রসার্য শক্তি |
ফলন শক্তি |
অ্যাপ্লিকেশন দৃশ্যকল্প |
|
Q235B |
370～500MPa |
≥235MPa |
সাধারণ কাঠামো, রেলিং, পাইপলাইন, প্রচলিত ইস্পাত জয়েন্ট |
|
Q355B |
470～630MPa |
≥355MPa |
ক্রেন বিম, ভারী-লোড সমর্থন, দীর্ঘ-স্প্যান উচ্চ নমন মুহূর্ত জয়েন্টগুলোতে |
|
রিবার গ্রেড |
প্রসার্য শক্তি |
ফলন শক্তি |
ফ্র্যাকচারের পর প্রসারণ |
|
HPB300 |
≥420MPa |
≥300MPa |
≥25% |
|
HRB400E |
≥540MPa |
≥400MPa |
≥16% |
|
পরিদর্শন আইটেম |
অনুমোদিত বিচ্যুতি |
|
ইস্পাত প্লেট দৈর্ঘ্য এবং প্রস্থ |
±2 মিমি |
|
স্টিল প্লেট তির্যক |
≤3 মিমি |
|
অ্যাঙ্করিং রিবার দৈর্ঘ্য |
±3 মিমি |
|
অ্যাঙ্করিং রিবার স্পেসিং এবং প্রান্তের দূরত্ব |
±3 মিমি |
|
2m পরিসীমা প্লেট সমতলতা |
≤3 মিমি |
|
এম্বেড করা শীর্ষ পৃষ্ঠ উচ্চতা |
±3 মিমি |
স্টিল স্ট্রাকচারের ডিজাইনের জন্য স্ট্যান্ডার্ড: GB 50017
ইস্পাত কাঠামো ঢালাই জন্য প্রযুক্তিগত স্পেসিফিকেশন: JGJ 81
কংক্রিট স্ট্রাকচারের ডিজাইনের কোড: GB 50010
কংক্রিট স্ট্রাকচারে পোস্ট-ইনস্টল করা অ্যাঙ্করগুলির জন্য প্রযুক্তিগত স্পেসিফিকেশন: JGJ 181
ইস্পাত-কংক্রিট সংযোগের জন্য স্ট্যান্ডার্ড ডিজাইন অ্যাটলাস বিবরণ: 22G522
1. প্রশ্ন 1: এমবেড করা প্লেটে পৃষ্ঠের মরিচা পরে কীভাবে পরিচালনা করা উচিত?
উত্তর: সামান্য সারফেস মরিচা সহ গৃহমধ্যস্থ পৃষ্ঠের জন্য, কেবল এলাকাটি পিষে নিন এবং একটি কোল্ড-স্প্রে জিঙ্ক প্রাইমার প্রয়োগ করুন; স্থানীয় জিঙ্ক ক্ষয় সহ আউটডোর গ্যালভানাইজড শীটগুলির জন্য, একটি জিঙ্ক-সমৃদ্ধ মেরামত আবরণ প্রয়োগ করুন (শুষ্ক ফিল্ম পুরুত্ব ≥ 60μm)- পুনরায় গ্যালভানাইজ করার জন্য কারখানায় সম্পূর্ণ উপাদান ফেরত দেওয়ার প্রয়োজন নেই৷
2. প্রশ্ন 2: সোজা অ্যাঙ্কর বার এবং হুক অ্যাঙ্কর বারগুলির মধ্যে কীভাবে বেছে নেওয়া উচিত?
উত্তর: 80kN এর নিচে উল্লম্ব স্ট্যাটিক লোড এবং প্রসার্য শক্তির জন্য সোজা অ্যাঙ্কর বার ব্যবহার করুন; ক্যান্টিলিভারযুক্ত বারান্দা, বাইরের পর্দার দেয়াল এবং পাশ্বর্ীয় প্রসার্য শক্তি জড়িত ক্রেন বিম অ্যাপ্লিকেশনের জন্য, পুল-আউট ব্যর্থতা রোধ করতে একচেটিয়াভাবে 90° হুকযুক্ত অ্যাঙ্কর বার ব্যবহার করুন।
3. প্রশ্ন 3: কংক্রিট ঢালার পরে একটি কাত এমবেডেড প্লেট কীভাবে সংশোধন করা যায়?
উত্তর: বিচ্যুতি 5 মিমি-এর কম হলে, শিম প্লেট ব্যবহার করে এটি সমতল এবং ঢালাই করা যেতে পারে; যদি বিচ্যুতি 5 মিমি অতিক্রম করে এবং কাত করা জড়িত থাকে, জোরপূর্বক পুনরায় সাজানো কঠোরভাবে নিষিদ্ধ - পরিবর্তে, লোড বিতরণ করতে এবং জয়েন্ট ক্র্যাকিং প্রতিরোধ করতে একটি পার্শ্বীয় শক্তিবৃদ্ধি অ্যাঙ্কর প্লেট ইনস্টল করুন।
4. প্রশ্ন 4: ঢালাই হট-ডিপ গ্যালভানাইজড এমবেডেড প্লেট কি অ্যান্টি-জারোশন আবরণের ক্ষতি করে?
উত্তর: হ্যাঁ, ওয়েল্ড পয়েন্টে দস্তা স্তর ক্ষতিগ্রস্ত হবে। অন-সাইট ঢালাইয়ের পরে, ওয়েল্ড পয়েন্ট এবং তাপ-আক্রান্ত অঞ্চলগুলিকে অবশ্যই স্যান্ডব্লাস্টিং করতে হবে এবং তারপরে একটি দস্তা সমৃদ্ধ আবরণ প্রয়োগ করতে হবে; অন্যথায়, ওয়েল্ড পয়েন্টে প্রথম মরিচা পড়বে, সম্ভবত তিন বছরের মধ্যে।
5. প্রশ্ন 5: স্ট্রাকচারাল ইনস্টলেশনের জন্য এমবেডেড ইস্পাত বেস প্লেটগুলি কি যৌগিক ফ্লোর ডেকিংয়ের প্রান্ত ফর্মগুলির সাথে সংযুক্ত হতে পারে?
উঃ হ্যাঁ। স্ট্যান্ডার্ড 12 মিমি এমবেডেড প্লেটগুলিকে 22G522 স্ট্যান্ডার্ড ডিজাইন এটলাসে নির্দিষ্ট করা জয়েন্ট বিবরণের সাথে পুরোপুরি মেলে, অতিরিক্ত অ্যাডাপ্টার ছাড়াই সরাসরি স্টিলের প্রান্তের ফ্ল্যাঞ্জে সাইটে ঢালাই করা যেতে পারে।
6. প্রশ্ন 6: কেন ভারী-লোড প্রকল্পগুলির জন্য পোস্ট-ইনস্টল করা অ্যাঙ্করিং সুপারিশ করা হয় না?
উত্তর: ভারী বা গতিশীল লোডের অধীনে, আঠালো ক্রীপ ব্যর্থতার ঝুঁকি রয়েছে। প্রধান গার্হস্থ্য নকশা ইনস্টিটিউট স্পষ্টভাবে ক্রেন বিম এবং সরঞ্জাম প্ল্যাটফর্মের জন্য পোস্ট-ইনস্টল করা অ্যাঙ্করিং নিষিদ্ধ; এমবেডেড প্লেটগুলিই ডিজাইনের অঙ্কনে নির্দিষ্ট করা একমাত্র অনুগত পছন্দ।
