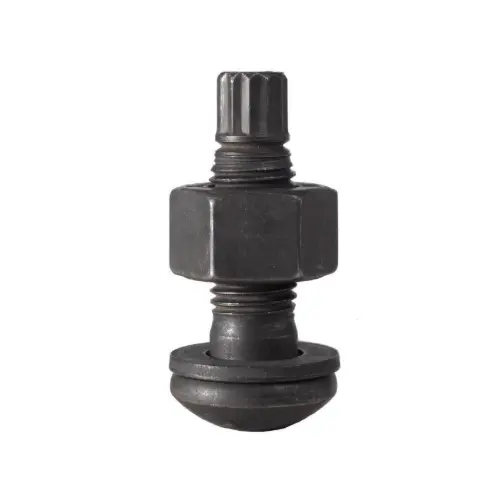

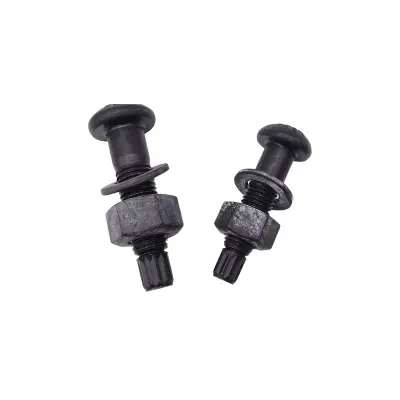

টর্ক শিয়ার হাই স্ট্রেন্থ স্ট্রাকচারাল বোল্ট

HAISHENG GB/T 3632-2008 মেনে স্টকে টর্ক শিয়ার উচ্চ শক্তির স্ট্রাকচারাল বোল্ট সরবরাহ করে। প্রতিটি সম্পূর্ণ সমাবেশে 1টি বোল্ট (10.9S), 1টি বাদাম (10H) এবং 1টি ওয়াশার থাকে৷ বোল্টে একটি শিয়ার গ্রুভ এবং স্প্লাইন টেইল রয়েছে যা ডিজাইনের পূর্ব-টেনশনে পৌঁছে গেলে স্বয়ংক্রিয়ভাবে ভেঙে যায়, যা চাক্ষুষ যোগ্যতা প্রদান করে। হাই-রাইজ বিল্ডিং, ক্রেন গার্ডার, ইস্পাত সেতু এবং গতিশীল-লোড জয়েন্টগুলির জন্য আদর্শ। সারফেস ট্রিটমেন্ট: ফসফেটিং, হট-ডিপ গ্যালভানাইজিং বা ড্যাক্রোমেট লেপ।

মৌলিক সংজ্ঞা এবং সম্পূর্ণ সমর্থনকারী কনফিগারেশন

প্রযোজ্য মান: GB/T 3632-2008 টর্ক শিয়ার হাই স্ট্রেন্থ বোল্ট অ্যাসেম্বলি স্টিল স্ট্রাকচারের জন্য। এই ঘর্ষণ-টাইপ সংযোগকারী ফাস্টেনারটি ইস্পাত বিম-কলাম সংযোগ, ক্রেন গার্ডার, ইস্পাত ট্রাস এবং ইস্পাত সেতু সহ সমালোচনামূলক লোড-বিয়ারিং জয়েন্টগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

1. মৌলিক পণ্য সংজ্ঞা

1. ব্যাখ্যা টর্ক শিয়ার উচ্চ শক্তির কাঠামোগত বোল্টগুলি একীভূত 10.9 শক্তি গ্রেড সহ সম্পূর্ণ প্রাক-স্ট্রেসযুক্ত বন্ধন সমাবেশ। একটি বিশেষ টুইস্ট-অফ খাঁজ এবং স্প্লাইন লেজ বোল্টের প্রান্তে মেশিন করা হয়। ডেডিকেটেড বৈদ্যুতিক রেঞ্চের মাধ্যমে টর্ক প্রয়োগ করা হলে, ডিজাইনের পূর্ব-টেনশনে পৌঁছে গেলে শিয়ার গ্রুভ বরাবর স্প্লাইন লেজটি ভেঙে যাবে, এটি একটি স্পষ্ট যোগ্যতা নির্দেশক হিসেবে কাজ করবে। সংযুক্ত উপাদান যোগাযোগ পৃষ্ঠতলের মধ্যে ঘর্ষণ দ্বারা লোড স্থানান্তরিত হয়, উচ্চ সংযোগের দৃঢ়তা, অ্যান্টি-স্লিপ কর্মক্ষমতা, অ্যান্টি-লুজিং সম্পত্তি এবং অসামান্য ক্লান্তি প্রতিরোধের বৈশিষ্ট্যযুক্ত।

2. মূল বৈশিষ্ট্য

· প্রি-টেনশন ফোর্স ন্যূনতম মানবিক ত্রুটির সাথে সুনির্দিষ্টভাবে নিয়ন্ত্রিত হয়; গ্রহণযোগ্যতা পরিদর্শন চাক্ষুষ চেক দ্বারা সম্পন্ন করা যেতে পারে.

· শুধুমাত্র ঘর্ষণ-টাইপ সংযোগের ক্ষেত্রে প্রযোজ্য, বিয়ারিং-টাইপ সংযোগ নয়।

· স্থায়ী সংযোগের জন্য ডিজাইন করা স্প্লাইন টেইল ভেঙ্গে যাওয়ার পরে বোল্টগুলিকে আলাদা করা বা পুনরায় ব্যবহার করা যাবে না।

· সমস্ত মিলে যাওয়া উপাদান একই প্রস্তুতকারকের দ্বারা উত্পাদিত হতে হবে, একই ব্যাচ এবং একই স্পেসিফিকেশন; বিভিন্ন ব্যাচ মেশানো নিষিদ্ধ।

1. সাধারণ কাঁচামাল

· বোল্ট: মাপের জন্য ML20MnTiB ≤ M24; মাপের জন্য 35VB ≥ M27

· বাদাম এবং ধোয়ার: 45# ইস্পাত, 35CrMo খাদ ইস্পাত

· শক্তি চিহ্নিতকরণ: বোল্ট শ্যাঙ্ক 10.9S দিয়ে চিহ্নিত, বাদাম 10H দিয়ে চিহ্নিত

1. নিয়মিত স্পেসিফিকেশন নামমাত্র ব্যাস: M16, M20, M22, M24, M27, M30। বোল্টের দৈর্ঘ্য সংযুক্ত প্লেটের মোট বেধ, মান পরিসীমা 40mm～220mm অনুযায়ী নির্বাচন করা হয়।

2. স্ট্যান্ডার্ড সম্পূর্ণ সমাবেশ কনফিগারেশন

(1) স্ট্যান্ডার্ড বোল্ট সমাবেশ (ফ্যাক্টরি প্রি-মেচড, প্রতি সেট 3 টুকরা)

টর্ক শিয়ার হাই স্ট্রেংথ স্ট্রাকচারাল বোল্টগুলি একটি বোল্ট, একটি নাট এবং একটি ওয়াশার গ্রহণ করে, দুটি ওয়াশার দিয়ে সজ্জিত বড় ষড়ভুজ উচ্চ শক্তির বোল্ট থেকে আলাদা।

1. টর্ক শিয়ার উচ্চ শক্তির বোল্ট (10.9S): হেক্সাগন হেড, থ্রেডেড শ্যাঙ্ক, দুর্বল টুইস্ট-অফ শিয়ার গ্রুভ এবং স্প্লাইন ক্ল্যাম্পিং টেল দিয়ে গঠিত। শিয়ার খাঁজ একটি দুর্বল ক্রস-সেকশন হিসেবে কাজ করে যাতে শক্ত হওয়া টর্ক সঠিকভাবে নিয়ন্ত্রণ করা যায়।

2. উচ্চ শক্তির বাদাম (10H): লকিং এবং ফোর্স ট্রান্সমিশনের জন্য সুনির্দিষ্টভাবে মিলে যাওয়া থ্রেডের সাথে ঘন ষড়ভুজ বাদাম।

3. উচ্চ শক্তি ফ্ল্যাট ওয়াশার: ভারবহন এলাকা প্রসারিত করার জন্য শুধুমাত্র বাদামের পাশে ইনস্টল করা হয়েছে, আঁটসাঁট করার সময় সাবস্ট্রেট স্ক্র্যাচ এবং স্থানীয় পেষণ প্রতিরোধ।

(2) সারফেস ট্রিটমেন্ট বিকল্প পরিষেবা পরিবেশ দ্বারা নির্বাচিত

1. ফসফেটিং এবং কালো করা (মূলধারা): অভ্যন্তরীণ শুষ্ক কারখানা ভবন এবং স্ট্রাকচারাল স্টিলওয়ার্কের জন্য, স্থিতিশীল ঘর্ষণ সহগ এবং কম খরচ।

2. হট-ডিপ গ্যালভানাইজিং: উন্মুক্ত-বাতাস, উপকূলীয় আর্দ্র এবং ক্ষয়কারী পরিবেশের জন্য উচ্চতর অ্যান্টি-জারা কর্মক্ষমতা।

3. Dacromet আবরণ: ভারী জারা কাজের অবস্থার জন্য, বিরোধী জারা ক্ষমতা এবং ঘর্ষণ কর্মক্ষমতা ভারসাম্য.

(3) নির্মাণের সরঞ্জাম এবং সহায়ক উপকরণ

1. বিশেষ চূড়ান্ত শক্ত বৈদ্যুতিক রেঞ্চ: ডবল ভিতরের এবং বাইরের হাতা নকশা; বাইরের হাতা বাদামকে ঠিক করে যখন ভিতরের হাতা ক্ল্যাম্প স্প্লাইন লেজকে শক্ত করে এবং স্বয়ংক্রিয়ভাবে লেজ কাটা সম্পূর্ণ করে।

2. প্রাক-আঁটসাঁট করা রেঞ্চ: সংযুক্ত প্লেটের মধ্যে ফাঁক দূর করতে প্রাথমিক শক্ত করার জন্য সামঞ্জস্যযোগ্য টর্ক বৈদ্যুতিক বা ম্যানুয়াল রেঞ্চ।

3. স্প্লাইন টেইল এক্সট্র্যাক্টর: চূড়ান্ত শক্ত করার পরে অবশিষ্ট স্প্লাইন টুকরোগুলি সরিয়ে দেয়।

4. ঘূর্ণন সঁচারক বল পরীক্ষার সরঞ্জাম: শক্ত ঘূর্ণন সঁচারক বল এবং প্রাক-টেনশন শক্তির নমুনা পরিদর্শনের জন্য।

5. প্রতিরক্ষামূলক সরবরাহ এবং মার্কিং পেন: মিস বা বারবার নির্মাণ এড়াতে শক্ত করার পরে জয়েন্টগুলি চিহ্নিত করুন।

(4) প্যাকেজিং এবং প্রযুক্তিগত নথি

1. সম্পূর্ণ মিলিত সেট সহ স্পেসিফিকেশন এবং দৈর্ঘ্য দ্বারা প্যাক করা, পৃথক অংশের পরিবর্তে সম্পূর্ণ সমাবেশ হিসাবে বিক্রি করা হয়।

2. প্রতিটি ব্যাচ পণ্য শংসাপত্র, উপাদান পরীক্ষার রিপোর্ট, ঘূর্ণন সঁচারক বল এবং ঘর্ষণ সহগ পরিদর্শন রিপোর্ট সঙ্গে সংযুক্ত করা হয়.

3. অক্জিলিয়ারী স্ট্রাকচারাল ও ইন্সটলেশনের প্রয়োজনীয়তা

1. সংযুক্ত প্লেট যোগাযোগ পৃষ্ঠতল: নির্দিষ্ট অ্যান্টি-স্লিপ সহগ পূরণ করার জন্য ইনস্টলেশনের আগে স্যান্ডব্লাস্টিং, শট ব্লাস্টিং, গ্রাইন্ডিং বা নিয়ন্ত্রিত মরিচা চিকিত্সা পরিচালনা করুন।

2. আঁটসাঁট করার ক্রম: প্রথমে সম্পূর্ণ প্রাথমিক আঁট তারপর চূড়ান্ত শক্ত করা; বৃহৎ এলাকার জয়েন্টগুলির জন্য কেন্দ্র থেকে পার্শ্ববর্তী এলাকায় বেঁধে রাখুন।

3. খুচরা যন্ত্রাংশ: মোট প্রকল্প খরচের উপর ভিত্তি করে অভিন্ন স্পেসিফিকেশনের 3%～5% খুচরা বোল্ট সমাবেশ প্রস্তুত করুন।

4. শ্রেণীবিভাগ সম্পূরক

1. পরিষেবা দৃশ্যকল্প দ্বারা

· স্ট্যান্ডার্ড প্রকার: শিল্প কারখানা এবং বহুতল ইস্পাত কাঠামোর প্রধান কাঠামোগত জয়েন্টগুলি

· ক্ষয়রোধী প্রকার: বহিরঙ্গন ইস্পাত কাঠামো, পাইপ রাক এবং উপকূলীয় ভবন

1. দৈর্ঘ্য সিরিজ দ্বারা

· সংক্ষিপ্ত দৈর্ঘ্যের সিরিজ: পাতলা প্লেট splicing জন্য

দীর্ঘ-দৈর্ঘ্য সিরিজ: মাল্টি-লেয়ার স্ট্যাক করা পুরু সংযুক্ত প্লেট জয়েন্টগুলির জন্য

5. সরল পার্থক্য: টর্ক শিয়ার বোল্ট বনাম বড় হেক্সাগন হাই স্ট্রেন্থ বোল্ট

মূল সুবিধা

1. সুনির্দিষ্ট এবং নিয়ন্ত্রণযোগ্য আঁটসাঁট শক্তি: স্প্লাইন টেইল কাটার সমাপ্তি স্ট্যান্ডার্ড প্রাক-টেনশন বল নির্দেশ করে, অভিন্ন চাপ এবং স্থিতিশীল সংযোগ কার্যকারিতার জন্য আন্ডার-টাইটেনিং বা ওভার-টাইটেনিং সমস্যাগুলি দূর করে।

2. উচ্চ দক্ষতার সাথে সহজ নির্মাণ: বিশেষ বৈদ্যুতিক টর্ক শিয়ার রেঞ্চ একক-ব্যক্তি দ্রুত নির্মাণের জন্য একটি অপারেশনে আঁটসাঁট এবং লেজ কাটা সম্পূর্ণ করে, বড় ষড়ভুজ বোল্টের তুলনায় নির্মাণের গতি দ্বিগুণ করে।

3. বিল্ট-ইন-এন্টি-কাটিং কোণগুলি সহজে গ্রহণযোগ্যতার জন্য: কাটা স্প্লাইন লেজ একটি সুস্পষ্ট যোগ্য চিহ্ন হিসাবে কাজ করে। পরিদর্শকরা মিস বা জাল আঁটসাঁট এড়াতে, প্রকল্পের গ্রহণযোগ্যতাকে ব্যাপকভাবে সরল করার জন্য দৃশ্যত সম্পূর্ণ শক্তকরণের বিচার করতে পারেন।

4. উচ্চতর সিলিং এবং সিসমিক পারফরম্যান্স: ঘনিষ্ঠভাবে লাগানো ঘর্ষণ পৃষ্ঠগুলি চমৎকার অ্যান্টি-স্লিপ, অ্যান্টি-ভাইব্রেশন এবং অ্যান্টি-ক্লান্তি ক্ষমতা প্রদান করে, উচ্চ-বৃদ্ধি ইস্পাত কাঠামো, ভারী গাছপালা এবং ইস্পাত সেতুগুলির জন্য দীর্ঘমেয়াদী গতিশীল লোডের অধীনে শিথিলকরণ প্রতিরোধ করে।

5. উচ্চ স্থায়িত্ব এবং নিরাপত্তা ফ্যাক্টর: পুরো উপাদানটি প্রাথমিক লোড-ভারবহন স্ট্রাকচারাল জয়েন্টগুলির জন্য উপযুক্ত, সাধারণ বোল্টের তুলনায় অনেক বেশি প্রসার্য, শিয়ার এবং সংকোচনের শক্তি সহ 10.9 উচ্চ শক্তির উপাদান নিভে যায়।

টর্ক শিয়ার হাই স্ট্রেন্থ স্ট্রাকচারাল বোল্টের ডিফারেনসিয়েটেড হাইলাইট

বৃহৎ ষড়ভুজ উচ্চ শক্তির বোল্ট, সাধারণ রুক্ষ বোল্ট এবং নির্ভুল বোল্টের সাথে তুলনা করে, সুবিধা এবং প্রযোজ্য সীমাগুলি নির্মাণ, লোড ভারবহন, নির্ভুলতা, গ্রহণযোগ্যতা, পূর্ণ-চক্র খরচ এবং সরাসরি প্রকৌশল প্রয়োগের জন্য কাজের অবস্থা অভিযোজন সহ ছয়টি মাত্রা থেকে সাজানো হয়েছে।

1. কড়াকড়ি নিয়ন্ত্রণ: অতি-উচ্চ প্রি-টেনশন নির্ভুলতা নগণ্য মানব ত্রুটি সহ (মূল হাইলাইট)

1. চাক্ষুষ বিচারের সাথে স্থির টর্ক স্ব-লকিং: চূড়ান্ত শক্তকরণ যান্ত্রিকভাবে শিয়ার গ্রুভ এবং স্প্লাইন লেজের দ্বারা সীমাবদ্ধ। প্রি-টেনশন বল অপারেটরের দক্ষতার প্রভাব ছাড়াই উপাদান গঠন দ্বারা সংজ্ঞায়িত করা হয়; কাটিং সমাপ্তি যোগ্য ইনস্টলেশনের সমান, সাইটে খালি চোখে দৃশ্যমান। বড় ষড়ভুজ বোল্টগুলি টর্ক রেঞ্চ বা ঘূর্ণন কোণ নির্মাণের উপর নির্ভর করে, রেঞ্চ ক্রমাঙ্কন, পৃষ্ঠের ঘর্ষণ এবং ম্যানুয়াল অপারেশন দ্বারা প্রভাবিত বড় বিচ্ছিন্ন প্রাক-টেনশন সহ, প্রতিটি জয়েন্টের জন্য যন্ত্রের নমুনা পরিদর্শন প্রয়োজন।

2. স্থিতিশীল প্রাক-টেনশন কর্মক্ষমতা: অভিন্ন স্পেসিফিকেশনের প্রাক-টেনশন বিচ্যুতি ±5% এর মধ্যে নিয়ন্ত্রিত হয়, বড় হেক্সাগন বোল্টের ±10% থেকে অনেক ভালো। সংযুক্ত গোষ্ঠীগুলিতে অভিন্ন স্ট্রেস বিতরণ একক বোল্ট ওভারলোড বা অপর্যাপ্ত শক্ত হওয়া প্রতিরোধ করে।

3. ওভার-টাইটেনিং এবং আন্ডার-টাইনিং ফল্টগুলি দূর করুন: অত্যধিক ঘূর্ণন সঁচারক বল বা সংযোগ ব্যর্থতার কারণে থ্রেডের ক্ষতি হওয়ার কোনও ঝুঁকি নেই, যা বৃহৎ ব্যাচের বিশাল স্টিলের কাঠামো জয়েন্টগুলির জন্য আদর্শ।

2. নির্মাণ দক্ষতা: সরলীকৃত পদ্ধতি, দ্রুত অগ্রগতি এবং কম শ্রম খরচ

1. স্ট্রীমলাইনড স্ট্যান্ডার্ড ওয়ার্কফ্লো: বারবার টর্ক ক্রমাঙ্কন বা অন-সাইটে টর্ক রেকর্ড ফিলিং ছাড়াই এক ধাপে শেষ করার পরে প্রাথমিক শক্তকরণ। বড় ষড়ভুজ বোল্টগুলির জন্য ঘন ঘন রেঞ্চ ক্রমাঙ্কন, পয়েন্ট-বাই-পয়েন্ট টেস্টিং এবং জটিল পদ্ধতির সাথে ফর্ম রেকর্ডিং প্রয়োজন।

2. উচ্চ একক-ব্যক্তির কাজ করার ক্ষমতা: মিলিত ডেডিকেটেড বৈদ্যুতিক রেঞ্চ অবিচ্ছিন্ন অপারেশনকে সমর্থন করে, সমতুল্য প্রকৌশল ভলিউমের জন্য নির্মাণের সময়কাল 20%~35% কমিয়ে দেয়, বড় কারখানা এবং উচ্চ-বৃদ্ধি ইস্পাত কাঠামোতে বিশিষ্ট সুবিধা সহ।

3. সরল অন-সাইট কম্পোনেন্ট ম্যানেজমেন্ট: একটি বোল্ট, একটি নাট এবং একটি ওয়াশারের স্ট্যান্ডার্ড কনফিগারেশন, দুই-ওয়াশার বড় ষড়ভুজ বোল্টের তুলনায় মিশ্রণ বা ক্ষতির ঝুঁকি কম।

3. সংযোগ কর্মক্ষমতা: বর্ধিত অ্যান্টি-স্লিপ, অ্যান্টি-ভাইব্রেশন এবং অ্যান্টি-ক্লান্তি ক্ষমতা

1. নির্ভরযোগ্য ঘর্ষণ সংযোগ: পর্যাপ্ত এবং অভিন্ন প্রাক-টেনশন স্থিতিশীল অ্যান্টি-স্লিপ সহগ সহ প্লেট পৃষ্ঠের সাথে ঘনিষ্ঠভাবে ফিট করে। বড় ষড়ভুজ এবং সাধারণ বোল্টের তুলনায় ভাল ক্লান্তি প্রতিরোধের সাথে ক্রেন স্টার্ট-স্টপ, বায়ু কম্পন এবং সরঞ্জাম অপারেশনের মতো গতিশীল লোডের অধীনে আলগা হওয়া প্রতিরোধ করুন।

2. উচ্চ সামগ্রিক যৌথ অনমনীয়তা: নিয়ন্ত্রণযোগ্য সামগ্রিক স্থানচ্যুতি এবং ইস্পাত কাঠামোর বিচ্যুতি সহ লোডের অধীনে ন্যূনতম যৌথ বিকৃতি, উচ্চ-বৃদ্ধি ইস্পাত ফ্রেম, ক্রেন গার্ডার এবং ইস্পাত সেতু সহ গুরুত্বপূর্ণ লোড-ভারিং পজিশনে প্রযোজ্য।

3. বিয়ারিং-টাইপ ফোর্স ট্রান্সফারের ক্ষেত্রে প্রযোজ্য নয়: উভয় পণ্যই 10.9 গ্রেডের উচ্চ শক্তির বোল্ট, যখন টর্ক শিয়ার হাই স্ট্রেংথ স্ট্রাকচারাল বোল্টগুলি শুধুমাত্র পরিষ্কার ডিজাইন বিভাগের সাথে ঘর্ষণ-টাইপ সংযোগের জন্য ডিজাইন করা হয়েছে; সাধারণ বোল্টগুলি প্রধানত দুর্বল অ্যান্টি-স্লিপ এবং অ্যান্টি-ভাইব্রেশন কর্মক্ষমতা সহ ভারবহনের মাধ্যমে লোড স্থানান্তর করে।

4. গ্রহণযোগ্যতা এবং গুণমান নিয়ন্ত্রণ: সহজ পরিদর্শন এবং সুবিধাজনক মানের সন্ধানযোগ্যতা

1. ভিজ্যুয়াল গ্রহণযোগ্যতা মান: কাট স্প্লাইন লেজ যোগ্যতা চিহ্ন হিসাবে কাজ করে; পয়েন্ট-বাই-পয়েন্ট পরিদর্শনের জন্য পেশাদার পরীক্ষার যন্ত্র ছাড়াই মিস করা বা অসম্পূর্ণ আঁটসাঁটকে এক নজরে চিহ্নিত করা যেতে পারে, তত্ত্বাবধানের দক্ষতা এবং সাইটের গ্রহণযোগ্যতা ব্যাপকভাবে উন্নত করে। বড় ষড়ভুজ বোল্টগুলিকে টর্ক রেঞ্চ দ্বারা ভারী কাজের চাপ এবং ঘন ঘন বিবাদের সাথে পুনরায় পরীক্ষা করা আবশ্যক।

2. অ্যান্টি-টেম্পারিং এবং অ্যান্টি-রিওয়ার্ক সম্পত্তি: নিয়ন্ত্রণযোগ্য প্রকল্পের গুণমান উপলব্ধি করে অননুমোদিত বল্ট লুজিং এবং অবৈধ পুনঃব্যবহার কার্যকরভাবে রোধ করতে সেকেন্ডারি টাইটনিং, ডিসঅ্যাসেম্বলি বা পুনর্ব্যবহার নিষিদ্ধ করার পরে স্প্লাইন টেল পুনরুদ্ধার করা যাবে না।

5. ব্যাপক খরচ এবং অন-সাইট ম্যানেজমেন্ট সুবিধা

1. কম সহায়ক উপকরণ এবং সরঞ্জাম ইনপুট: শুধুমাত্র প্রাথমিক আঁটসাঁট রেঞ্চ এবং ডেডিকেটেড চূড়ান্ত শিয়ার রেঞ্চের প্রয়োজন হয় বড় পরিমাণ নির্ভুল টর্ক টেস্টার ছাড়া; বড় ষড়ভুজ বোল্টের একাধিক ক্রমাঙ্কিত পরীক্ষার সরঞ্জাম প্রয়োজন।

2. ক্লিয়ার খুচরা যন্ত্রাংশ ব্যবস্থাপনা: স্পেসিফিকেশন মিক্সিং ঝুঁকি এড়াতে নির্দিষ্ট থ্রি-পিস সংমিশ্রণ সহ কারখানার পূর্ব-মিলিত পূর্ণ সমাবেশগুলি; সাধারণ বল্টু এবং বৃহৎ ষড়ভুজ বোল্টে বিক্ষিপ্ত উপাদানের উচ্চ মিশ্রণের সম্ভাবনা রয়েছে।

3. অপ্টিমাইজ করা পূর্ণ-চক্রের ব্যাপক খরচ: ইউনিট ক্রয় মূল্য সাধারণ বোল্টের চেয়ে সামান্য বেশি এবং বড় ষড়ভুজ বোল্টের কাছাকাছি, তবে শ্রম সংরক্ষণ, পরীক্ষার কাজ, নির্মাণের সময়কাল এবং পুনর্নির্মাণের কারণে সামগ্রিক প্রকল্পের ব্যয় হ্রাস পেয়েছে।

6. কাজের অবস্থা অভিযোজনযোগ্যতা: বিশেষ পরিস্থিতিতে অপরিবর্তনীয় মান সহ লক্ষ্যযুক্ত নকশা

1. পছন্দের প্রয়োগের পরিস্থিতি: উচ্চ-উত্থান ইস্পাত রশ্মি-কলাম জয়েন্ট, শিল্প প্ল্যান্ট ক্রেন গার্ডার, দীর্ঘ-স্প্যান ট্রাস, ইস্পাত স্থান এবং স্থায়ী সংযোগ জয়েন্টগুলি পর্যায়ক্রমে গতিশীল লোডের সাপেক্ষে।

2. পরিবেশগত সামঞ্জস্যতা: অভ্যন্তরীণ, খোলা-বাতাস এবং উপকূলীয় ক্ষয়কারী পরিবেশের জন্য ফসফেটিং, হট-ডিপ গ্যালভানাইজিং এবং ড্যাক্রোমেট সহ একাধিক পৃষ্ঠ চিকিত্সা।

7. অসুবিধা এবং আবেদনের সীমা

1. চূড়ান্ত আঁটসাঁট করার জন্য একতরফা কাজের স্থান প্রয়োজন: স্প্লাইন টেল আটকানোর জন্য বাইরের স্থান প্রয়োজন; সম্পূর্ণরূপে আবদ্ধ সংকীর্ণ অন্ধ অঞ্চলগুলি এই পণ্যটি গ্রহণ করতে পারে না, যেখানে বড় ষড়ভুজ বোল্টই একমাত্র বিকল্প।

2. অ-বিচ্ছিন্ন এবং অ-পুনঃব্যবহারযোগ্য: লেজ কাটার পরে বোল্টগুলি বর্জ্য হয়ে যায়, রক্ষণাবেক্ষণ, পুনর্গঠন বা অস্থায়ী ইনস্টলেশনের জন্য অনুপযুক্ত; বৃহৎ ষড়ভুজ বোল্ট বিচ্ছিন্ন এবং মূল্যায়নের পরে পুনরায় ব্যবহার করা যেতে পারে।

3. সীমিত স্পেসিফিকেশন কভারেজ: প্রধান মূলধারার মাপ M16~M30, বড় হেক্সাগন বোল্টের তুলনায় কম বড় এবং অ-মানক দৈর্ঘ্যের বিকল্প।

4. ডেডিকেটেড টুল বাধ্যতামূলক: বিশেষ টর্ক শিয়ার রেঞ্চ বাধ্যতামূলক; সাধারণ টর্ক রেঞ্চগুলি নির্মাণ সম্পূর্ণ করতে পারে না।

8. অনুরূপ ফাস্টেনার পণ্যের তুলনা সারণি

9. নির্বাচন নির্দেশিকা

1. টর্ক শিয়ার হাই স্ট্রেংথ স্ট্রাকচারাল বোল্ট বেছে নিন: খোলা কাজের পৃষ্ঠ, ভর জয়েন্ট, গতিশীল লোড এবং উচ্চ ক্লান্তি প্রয়োজনীয়তা, স্থায়ী ঘর্ষণ সংযোগগুলি নির্মাণ এবং গ্রহণযোগ্যতা দক্ষতাকে অগ্রাধিকার দেয়।

2. বড় ষড়ভুজ বোল্ট চয়ন করুন: সংকীর্ণ ঘেরা জায়গা, জয়েন্টগুলির জন্য পরে রক্ষণাবেক্ষণ এবং বিচ্ছিন্নকরণের প্রয়োজন, বড় আকারের বোল্টের স্পেসিফিকেশন।

3. সাধারণ বোল্টগুলি বেছে নিন: শুধুমাত্র অস্থায়ী ফিক্সিং, স্লিপ বা গতিশীল লোডের প্রয়োজনীয়তা ছাড়াই গৌণ উপাদান।

অন-সাইট নির্মাণ প্রক্রিয়া

প্রযোজ্য মান: GB 50205-2020 ইস্পাত কাঠামোর নির্মাণ গুণমানের জন্য গ্রহণযোগ্যতা মান, JGJ 82. 10.9 গ্রেড ঘর্ষণ-টাইপ টর্ক শিয়ার উচ্চ শক্তির কাঠামোগত বোল্টের জন্য। সামগ্রিক পদ্ধতি: নির্মাণ প্রস্তুতি → যোগাযোগ সারফেস ট্রিটমেন্ট → বোল্ট নির্বাচন এবং ম্যাচিং → প্রাথমিক শক্ত করা → চূড়ান্ত শক্ত করা → অবশিষ্ট লেজ পরিষ্কার করা → গুণমান গ্রহণ

1. প্রাক-নির্মাণ প্রস্তুতি

(1) প্রযুক্তিগত এবং উপাদান প্রস্তুতি

1. নির্মাণ অঙ্কন, জয়েন্ট ফর্ম, বল্টু স্পেসিফিকেশন (ব্যাস + দৈর্ঘ্য), ডিজাইন প্রাক-টেনশন বল এবং অ্যান্টি-স্লিপ সহগ প্রয়োজনীয়তা পরীক্ষা করুন।

2. অভিন্ন ব্যাচের সম্পূর্ণ মিলে যাওয়া বোল্ট সমাবেশগুলি গ্রহণ করুন; বিভিন্ন ব্যাচ মেশানো, স্পেসিফিকেশন বা একক উপাদানের পৃথক ব্যবহার নিষিদ্ধ। পণ্যের শংসাপত্র, অক্ষীয় বল এবং ঘর্ষণ সহগ পরীক্ষার রিপোর্ট পরিদর্শন করুন।

3. মোট খরচের উপর ভিত্তি করে অভিন্ন স্পেসিফিকেশনের 3%～5% অতিরিক্ত বোল্ট সমাবেশ প্রস্তুত করুন।

4. তেল দূষণ, মরিচা এবং সংঘর্ষের ক্ষতি এড়াতে থ্রেড প্রতিরক্ষামূলক হাতা দিয়ে শুকনো গুদামে বোল্টগুলি সংরক্ষণ করুন।

(2) যোগাযোগ পৃষ্ঠ চিকিত্সা

1. স্যান্ডব্লাস্টিং, শট ব্লাস্টিং, গ্রাইন্ডিং বা নিয়ন্ত্রিত মরিচা দিয়ে অক্সাইড স্কেল, পেইন্ট, তেল এবং ভাসমান মরিচা অপসারণ করুন।

2. অ্যান্টি-স্লিপ সহগ ডিজাইনের প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করতে ব্যাচ স্যাম্পলিং পুনরায় পরিদর্শন পরিচালনা করুন।

3. উপাদান সমাবেশের আগে ঘর্ষণ পৃষ্ঠগুলি পরিষ্কার এবং শুষ্ক রাখুন; বৃষ্টি বা শিশির অবস্থার অধীনে নির্মাণ স্থগিত.

(3) টুলস এবং অপারেটর

1. টুলস: অ্যাডজাস্টেবল প্রাথমিক টর্ক রেঞ্চ, ডেডিকেটেড ইলেকট্রিক টর্ক শিয়ার ফাইনাল টাইটেনিং রেঞ্চ, স্প্লাইন টেইল এক্সট্র্যাক্টর, মার্কিং পেন এবং ফিলার গেজ।

2. ক্রমাঙ্কন এবং নির্মাণের আগে চূড়ান্ত শক্ত করার রেঞ্চ পরীক্ষা করুন; অপারেটরদের অবশ্যই বৈধ শংসাপত্র ধারণ করতে হবে এবং প্রাক-চাকরি প্রযুক্তিগত প্রকাশ পেতে হবে।

(4) বোল্ট দৈর্ঘ্য নির্বাচন নীতি

সম্পূর্ণ শক্ত করার পরে, 2～3টি সম্পূর্ণ থ্রেড বাদামের বাইরে উন্মুক্ত করা হবে। সংযুক্ত প্লেটের মোট বেধ অনুযায়ী সুনির্দিষ্ট দৈর্ঘ্য নির্বাচন করুন; অত্যধিক দীর্ঘ বা ছোট বল্টু নিষিদ্ধ করা হয়.

2. উপাদান সমাবেশ এবং বোল্ট সন্নিবেশ

1. উত্তোলন করুন এবং অস্থায়ীভাবে ইস্পাত উপাদান, অক্ষ ক্রমাঙ্কন, উচ্চতা এবং উল্লম্বতা ঠিক করুন। ফিলার গেজ দিয়ে প্লেটের ফাঁক পরিদর্শন করুন; স্পেসিফিকেশন প্রতি ব্যাকিং প্লেট যোগ করুন যদি ফাঁক 1.0 মিমি অতিক্রম করে।

2. অভিন্ন বোল্ট সন্নিবেশের দিক বজায় রাখুন (সাধারণত ভিতরের দিক থেকে বাইরের দিকে); জোর করে হাতুড়ি মারা, গ্যাস কাটার মাধ্যমে গর্ত করা নিষিদ্ধ। প্রযুক্তিগত স্কিম প্রতি অতিরিক্ত মান গর্ত বিচ্যুতি সংশোধন করুন.

3. তির্যক ছাড়াই কেবল বাদামের পাশে ওয়াশারটি সমতলভাবে রাখুন।

4. অস্থায়ী বোল্ট / ড্রিফ্ট পিনের মাধ্যমে অস্থায়ী ফিক্সিং: অস্থায়ী বোল্ট প্রতিটি জয়েন্টে মোট ছিদ্রের 1/3 এর কম নয়, ন্যূনতম 2 সেটের জন্য অ্যাকাউন্ট করবে।

3. প্রাথমিক কঠোরকরণ (বাধ্যতামূলক পদ্ধতি)

1. ফাংশন: বিচ্ছিন্ন চূড়ান্ত আঁটসাঁট ঘূর্ণন সঁচারক বল মান কমাতে প্লেট ফাঁক এবং মিসলাইনমেন্ট দূর করুন।

2. প্রাথমিক আঁটসাঁট ঘূর্ণন সঁচারক বল: ডিজাইন বা স্ট্যান্ডার্ড দ্বারা নির্দিষ্ট, সাধারণত চূড়ান্ত টাইট টর্কের 50%।

3. আঁটসাঁট ক্রম

· একক জয়েন্ট বোল্ট গ্রুপ: কেন্দ্র থেকে আশেপাশের অঞ্চলে প্রতিসাম্যভাবে বেঁধে রাখুন

দীর্ঘ স্প্লিসিং সীম: মাঝ থেকে উভয় প্রান্তে বেঁধে রাখুন

1. আঁটসাঁট এবং শক্ত না হওয়া বোল্টগুলিকে আলাদা করার জন্য সম্পূর্ণ প্রাথমিক শক্ত করার পরে মার্কিং পেন দিয়ে বাদাম এবং বোল্টের অবস্থানগুলিকে সমানভাবে চিহ্নিত করুন।

2. নীতি হিসাবে একই দিনে একত্রিত জয়েন্টগুলির জন্য সম্পূর্ণ প্রাথমিক এবং চূড়ান্ত শক্তকরণ।

4. চূড়ান্ত শক্ত করা (মূল প্রক্রিয়া)

1. ডেডিকেটেড বৈদ্যুতিক ঘূর্ণন সঁচারক বল শিয়ার রেঞ্চ গ্রহণ করুন: বাইরের হাতা শক্তভাবে বাদাম ক্ল্যাম্প করে যখন ভিতরের হাতা স্প্লাইন লেজকে আঁকড়ে ধরে, স্থিরভাবে রেঞ্চ শুরু করে।

2. টর্ক প্রয়োগ করতে থাকুন যতক্ষণ না স্প্লাইন লেজ স্বয়ংক্রিয়ভাবে শিয়ার গ্রুভ বরাবর ভেঙ্গে যায়, যোগ্য চূড়ান্ত শক্তকরণ চিহ্নিত করে।

3. অস্বাভাবিক হ্যান্ডলিং

· অবিচ্ছিন্ন স্প্লাইন টেইল এবং নিষ্ক্রিয় রেঞ্চ: রেঞ্চ, বোল্টের গর্তের অবস্থান এবং প্লেটের ফাঁকগুলি পরিদর্শন করুন, সংশোধন করুন তারপর পুনরায় নির্মাণ করুন।

ঘূর্ণায়মান বোল্ট শ্যাঙ্ক: অবিলম্বে অপারেশন বন্ধ করুন, পুনরায় ইনস্টলেশনের জন্য নতুন সম্পূর্ণ বোল্ট সমাবেশ দিয়ে প্রতিস্থাপন করুন।

1. প্রাথমিক আঁটসাঁট হিসাবে অভিন্ন শক্ত করার ক্রম অনুসরণ করুন; বিপরীত বা জাম্প বেঁধে দেওয়া নিষিদ্ধ।

2. প্রাথমিক এবং সম্পূর্ণরূপে আঁটসাঁট অবস্থার পার্থক্য করার জন্য চূড়ান্ত শক্ত করার পরে জয়েন্টগুলি পুনরায় চিহ্নিত করুন।

5. বিশেষ কাজের অবস্থার চিকিত্সা

1. স্পেস-সীমিত অবস্থান: যদি টর্ক শিয়ার রেঞ্চ প্রয়োগ করা না যায়, ডিজাইন এবং সুপারভাইজার নিশ্চিতকরণ এবং সম্পূর্ণ নির্মাণ রেকর্ড সহ বড় হেক্সাগন বোল্টের মান অনুযায়ী টর্ক পদ্ধতি অবলম্বন করুন।

2. রাত এবং নিম্ন-তাপমাত্রা নির্মাণ: পর্যাপ্ত আলো এবং তাপ সংরক্ষণের প্রয়োজন; অস্থির ঘূর্ণন সঁচারক বল আউটপুট এড়াতে preheat রেঞ্চ.

3. বৃষ্টি-পরবর্তী নির্মাণ: ঘর্ষণ পৃষ্ঠগুলি সম্পূর্ণরূপে শুকানোর পরে এবং পৃষ্ঠের অবস্থা পুনরায় পরীক্ষা করার পরেই কাজ পুনরায় শুরু করুন।

6. নির্মাণ-পরবর্তী পরিষ্কার এবং সমাপ্ত পণ্য সুরক্ষা

1. ডেডিকেটেড এক্সট্র্যাক্টর দিয়ে অবশিষ্ট স্প্লাইন লেজগুলি সরান এবং এলোমেলো নিষ্পত্তি ছাড়াই সমানভাবে টুকরো সংগ্রহ করুন।

2. আশেপাশের ধ্বংসাবশেষ এবং ধুলো পরিষ্কার করুন; থ্রেড এবং ছোটখাট স্ক্র্যাচ এলাকায় টাচ-আপ অ্যান্টি-রাস্ট পেইন্ট প্রয়োগ করুন।

3. প্রি-টেনশন ক্ষতি রোধ করতে সম্পূর্ণ বোল্ট জয়েন্টগুলিতে এলোমেলোভাবে আঘাত করা, প্রভাব, শিখা কাটা এবং বৈদ্যুতিক ঢালাই এড়িয়ে চলুন।

4. বোল্টের পারফরম্যান্সের উচ্চ তাপমাত্রার অবনতি এড়াতে বোল্ট এলাকার কাছাকাছি পরবর্তী ঢালাই অপারেশনের জন্য তাপ নিরোধক সুরক্ষা নিন।

7. গুণমান পরিদর্শন এবং গ্রহণযোগ্যতা

(1) সম্পূর্ণ ভিজ্যুয়াল পরিদর্শন

1. চূড়ান্ত শক্ত করার পরে সমস্ত স্প্লাইন লেজ কেটে ফেলা হয়; কোন মিস, অসম্পূর্ণ বা জাল শক্ত করা.

2. বোল্ট এবং বাদাম আলগা বা তির্যক মুক্ত; 2～3টি অক্ষত চেহারা সহ বাদামের বাইরে উন্মুক্ত থ্রেড।

3. সুস্পষ্ট ফাঁক ছাড়া ঘর্ষণ পৃষ্ঠতল ঘনিষ্ঠভাবে লাগানো.

(2) নমুনা পুনরায় পরিদর্শন

1. নির্দিষ্ট অনুপাতে নমুনাযুক্ত বোল্টগুলিতে টর্ক পুনরায় পরিদর্শন পরিচালনা করুন; টর্ক মান অনুমোদিত বিচ্যুতি সীমার মধ্যে থাকলে যোগ্য।

2. মিশ্র ব্যাচ বা স্পেসিফিকেশন ছাড়া মিলিত সমাবেশ ব্যবহার যাচাই করুন।

3. নির্মাণ রেকর্ড, পরীক্ষার রিপোর্ট এবং গোপন গ্রহণযোগ্যতা নথি পরীক্ষা করুন।

(3) অযোগ্য পণ্য নিষ্পত্তি

1. মিসড / আন্ডার-টাইটেড বোল্ট: যোগ্য মান অনুযায়ী আঁটসাঁট করা সম্পূরক।

2. অত্যধিক ঘূর্ণন সঁচারক বল, ক্ষতিগ্রস্ত বল্টু বা ঘূর্ণন শ্যাঙ্ক: সম্পূর্ণ নতুন বোল্ট সমাবেশ সম্পূর্ণরূপে প্রতিস্থাপন; ক্ষতিগ্রস্ত বোল্ট পুনরায় শক্ত করা বা মেরামত করা নিষিদ্ধ।

8. কঠোর নির্মাণ নিষেধাজ্ঞা

1. গ্যাস কাটা গর্ত সম্প্রসারণ এবং বলপূর্বক হাতুড়ি জোর করে নিষিদ্ধ করা হয়.

2. স্প্লাইন টেইল কাটার পরে বল্টু বিচ্ছিন্ন করা বা পুনরায় ব্যবহার করা নিষিদ্ধ।

3. বিভিন্ন নির্মাতা বা ব্যাচ থেকে বল্টু সমাবেশগুলি মিশ্রিত করা নিষিদ্ধ।

4. ঘর্ষণ পৃষ্ঠের উপর পেন্টিং, মর্টার বা তেলের আবরণ নিষিদ্ধ।

5. ক্যালিব্রেটেড বা ত্রুটিপূর্ণ চূড়ান্ত শক্ত করার রেঞ্চ ব্যবহার করা নিষিদ্ধ।

সরলীকৃত নির্মাণ প্রবাহ সারাংশ

নির্মাণ প্রস্তুতি → যোগাযোগ সারফেস ট্রিটমেন্ট → উপাদান উত্তোলন এবং অস্থায়ী ফিক্সিং → বোল্ট সন্নিবেশ → প্রাথমিক শক্ত করা → চিহ্নিতকরণ → চূড়ান্ত শক্ত করা (স্পলাইন টেইল কাটা) → পুনরায় চিহ্নিতকরণ → অবশিষ্ট লেজ পরিষ্কার করা → সমাপ্ত পণ্য সুরক্ষা → সম্পূর্ণ পরীক্ষা-নিরীক্ষা + পরিদর্শন + পরিদর্শন হস্তান্তর

টর্ক শিয়ার হাই স্ট্রেন্থ স্ট্রাকচারাল বোল্টের মূল পারফরমেন্স প্যারামিটার

10.9S গ্রেডের জন্য GB/T 3632-2008 মেনে চলা, ডিজাইন এবং গ্রহণযোগ্যতার জন্য বাধ্যতামূলক সূচক, মূলধারার মাপ M16～M30 এর জন্য প্রযোজ্য। একটি সম্পূর্ণ সমাবেশে 1টি বোল্ট, 1টি বাদাম এবং 1টি ওয়াশার অন্তর্ভুক্ত থাকে।

1. কাঁচামাল এবং তাপ চিকিত্সা

· বোল্ট উপাদান: মাপের জন্য ML20MnTiB ≤M24; মাপের জন্য 35VB / 35CrMo ≥M27

· বাদাম এবং ধোয়ার উপাদান: 10H গ্রেড বাদাম (35CrMo / 45# ইস্পাত); 45# স্টিল ওয়াশার

· তাপ চিকিত্সা: সম্পূর্ণ নিবারণ এবং টেম্পারিংয়ের জন্য নিভে + উচ্চ তাপমাত্রা টেম্পারিং; কঠোরতা: বোল্ট 32～38HRC, বাদাম 35～45HRC, ওয়াশার 35～45HRC

2. 10.9S গ্রেড বোল্টের যান্ত্রিক বৈশিষ্ট্য

3. 10.9S গ্রেডের জন্য স্ট্যান্ডার্ড প্রি-টেনশন ফোর্স (P, kN)

4. টর্ক সহগ (K)

· স্ট্যান্ডার্ড পরিসীমা: 0.110～0.150 (পরিবেষ্টিত তাপমাত্রা 10～35℃)

· বৈচিত্র সহগ: ≤3% (নমুনার 5টি দল, প্রতি গ্রুপে 8টি শক্ত চক্র)

· গণনার সূত্র: K=T/(P·d) (T = চূড়ান্ত টাইটনিং টর্ক, P = প্রি-টেনশন বল, d = নামমাত্র থ্রেড ব্যাস)

5. থ্রেড এবং মাত্রিক স্পষ্টতা

· বোল্ট থ্রেড: ক্লাস 6g (মাঝারি ব্যাস সহনশীলতা ±0.02 মিমি)

· বাদাম থ্রেড: ক্লাস 6H

· সমালোচনামূলক শিয়ার খাঁজ: খাঁজ গভীরতা সহনশীলতা ±0.1 মিমি; নিয়ন্ত্রণযোগ্য ফ্র্যাকচারের জন্য থ্রেড রুটের ব্যাসের চেয়ে ব্যাস 15%～20% ছোট

· বাদাম ভারবহন পৃষ্ঠ উল্লম্বতা: ≤1°

বোল্ট দৈর্ঘ্য সহনশীলতা: ±2 মিমি; ঠাণ্ডা সোজাতা ≤1‰

6. বিরোধী স্লিপ এবং সংযোগ কর্মক্ষমতা

· প্রয়োজনীয় অ্যান্টি-স্লিপ সহগ μ: ≥0.45 (স্যান্ডব্লাস্টিং / শট ব্লাস্টিং চিকিত্সার পরে)

· প্রি-টেনশন ডিসপ্রেশন: টর্ক শিয়ার পদ্ধতির জন্য ≤±8%, বিশুদ্ধ টর্ক পদ্ধতির ±15% থেকে অনেক ভালো

· ক্লান্তি কর্মক্ষমতা: উচ্চ প্রাক-আঁটসাঁট শক্তি আপেক্ষিক স্লিপকে দমন করে, ক্লান্তি পরিষেবা জীবন 30% এর বেশি তুলে দেয়

7. পৃষ্ঠ চিকিত্সা এবং বিরোধী জারা কর্মক্ষমতা

1. ফসফেটিং (মূলধারা): ফিল্ম বেধ 5～15 μm, গৃহমধ্যস্থ পরিবেশের জন্য স্থিতিশীল ঘর্ষণ সহগ

2. হট-ডিপ গ্যালভানাইজিং: খোলা-বাতাস এবং উপকূলীয় অঞ্চলের জন্য দস্তা স্তরের বেধ ≥85 μm; জ্যামিং এড়াতে গ্যালভানাইজ করার পরে থ্রেড পুনরায় আলতো চাপুন

3. ড্যাক্রোমেট আবরণ: ভারী জারা অবস্থার জন্য ফিল্মের বেধ 6～10 μm, অ্যান্টি-জারোশন সার্ভিস লাইফ 5 গুণ বা তার বেশি বৃদ্ধি পেয়েছে

8. চূড়ান্ত আঁটসাঁট নিয়ন্ত্রণ এবং গ্রহণযোগ্যতা স্ট্যান্ডার্ড

· কাটিং টর্ক যোগ্যতা মান: স্প্লাইন টেইল শিয়ার গ্রুভ বরাবর ভেঙে যায়, প্রি-টেনশন ফোর্স ডিজাইনের মানের 95% -105% পৌঁছে যায়

· যোগ্য থ্রেড এক্সপোজার: বাদামের বাইরে 2～3 সম্পূর্ণ থ্রেড

· নির্মাণ নির্ভুলতা: টর্ক শিয়ার পদ্ধতির প্রাক-টেনশন বিচ্ছুরণ সহগ ≤0.08, বিশুদ্ধ টর্ক পদ্ধতির 0.22 এর চেয়ে অনেক কম
