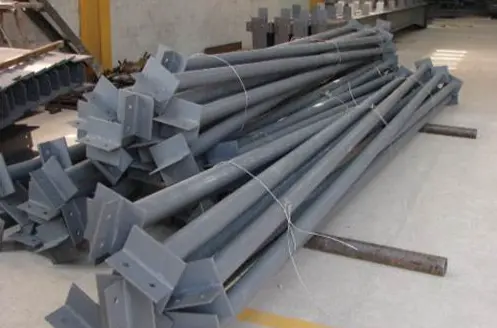

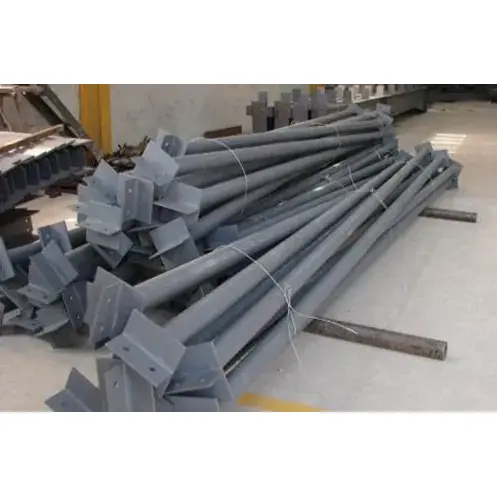

ইস্পাত কাঠামোর কারখানা ভবন এবং পোর্টাল ফ্রেম সিস্টেমে, স্ট্রাকচারাল স্টিল টাই রড সদস্য একটি অপরিহার্য অনুদৈর্ঘ্য স্থিতিশীল উপাদান। এই পণ্যটি বৃত্তাকার টিউব এবং ইস্পাত বিভাগ থেকে তৈরি করা হয় এবং বিল্ডিংয়ের পুরো দৈর্ঘ্য বরাবর রাখা হয়। এটি একাধিক ইস্পাত ফ্রেম কাঠামোকে সংযুক্ত করে এবং বিশেষভাবে অনুভূমিক শক্তি স্থানান্তর করতে এবং উপাদানগুলির স্থানচ্যুতি সীমিত করার জন্য ডিজাইন করা হয়েছে। বিভিন্ন সহায়ক উপাদানের সাথে একত্রে ব্যবহার করা হলে, এটি বিল্ডিংয়ের সামগ্রিক পার্শ্বীয় প্রতিরোধকে উল্লেখযোগ্যভাবে উন্নত করতে পারে। নির্মাণ দক্ষতা এবং নিরাপত্তা উভয়ই বিবেচনায় রেখে পণ্যটির বিস্তৃত বৈশিষ্ট্য এবং পরিপক্ক প্রক্রিয়াকরণ কৌশল রয়েছে। ইস্পাত কাঠামো প্রকল্পের জন্য এটি একটি সাশ্রয়ী-কার্যকর মান উপাদান।
1. টাই রডের জন্য শিল্প কোড হল XG। তারা ইস্পাত কাঠামো পোর্টাল ফ্রেম, কারখানা ভবন, এবং ট্রাস সিস্টেমের মধ্যে অনুদৈর্ঘ্য অনুভূমিক সেকেন্ডারি উপাদানগুলির অন্তর্গত এবং উল্লম্ব লোড বহন করে না।
2. কাঠামোগত ইস্পাত টাই রড সদস্য প্রধানত অক্ষীয় টান এবং অক্ষীয় চাপ সহ্য করে। এটি বিল্ডিং স্পেসের স্থিতিশীল সিস্টেম নির্মাণের মূল উপাদান।
1. অনুদৈর্ঘ্য অনুভূমিক শক্তি প্রেরণ, বায়ু শক্তি, ভূমিকম্পের প্রভাব, এবং কারখানার ক্রেনগুলির অপারেশন দ্বারা উত্পন্ন অনুদৈর্ঘ্য ব্রেকিং বল প্রতিরোধ করুন।
2. ইস্পাত বিম এবং ইস্পাত কলামগুলির প্ল্যানার বাহ্যিক স্থানচ্যুতিকে সীমাবদ্ধ করুন, কার্যকরভাবে উপাদানগুলির গণনার দৈর্ঘ্যকে ছোট করে।
3. বিভিন্ন সহায়ক উপাদানের সাথে মিলিত, এটি সম্পূর্ণ বিল্ডিংয়ের স্থানিক স্থিতিশীলতা নিশ্চিত করার জন্য একটি সম্পূর্ণ পার্শ্বীয় শক্তি প্রতিরোধী কাঠামো ব্যবস্থা গঠন করে।
1. অনমনীয় টাই রডস: তারা উত্তেজনা এবং চাপ উভয়ই সহ্য করতে পারে। এগুলি বাজারে সর্বাধিক ব্যবহৃত হয় এবং বেশিরভাগই বৃত্তাকার ইস্পাত পাইপ দিয়ে তৈরি। এগুলি সাধারণত ছাদের রিজ, কলামের শীর্ষে এবং ক্রেন বিমের সংশ্লিষ্ট উচ্চতার অবস্থানে সাজানো থাকে।
2. নমনীয় টাই রডস: তারা শুধুমাত্র উত্তেজনা সহ্য করতে পারে। এগুলি গোলাকার ইস্পাত বা একক কোণ ইস্পাত দিয়ে তৈরি এবং সাধারণত মান প্রধান টাই রড হিসাবে ব্যবহৃত হয় না।
1. স্ট্রাকচারাল স্টিল টাই রড মেম্বার প্রধান পোর্টাল ফ্রেম এবং ইস্পাত বিম সংযোগ করতে ব্যবহৃত হয়। এটি বৃত্তাকার ইস্পাত পাইপ দিয়ে তৈরি এবং সামগ্রিক অনুদৈর্ঘ্য অক্ষীয় বল প্রেরণের জন্য দায়ী।
2. ছাদের ট্রাস টাই বারগুলি ZLT এবং XLT প্রকারে বিভক্ত। এগুলি কেবল ছাদের ট্রাসগুলিকে সংযুক্ত করতে ব্যবহৃত হয় এবং সূক্ষ্ম বৃত্তাকার ইস্পাত দিয়ে তৈরি। তারা শুধুমাত্র স্থানীয় অ্যাঙ্করিং ভূমিকা পালন করে।
1. ব্যবহৃত প্রধান উপকরণ হট-ঘূর্ণিত সোজা সীম ইস্পাত পাইপ এবং বিজোড় ইস্পাত পাইপ. রুটিন প্রকল্পের জন্য, Q235B উপাদান নির্বাচন করা হয়, যখন বড়-স্প্যান এবং ভারী-লোড অবস্থার জন্য, Q355B উপাদান ব্যবহার করা হয়।
2. সাধারণ পাইপ স্পেসিফিকেশনগুলি হল বাইরের ব্যাস যা প্রাচীরের বেধের সাথে মিলিত হয়, যা হল ∅89×3.0, ∅114×3.0, ∅114×3.5, ∅140×4.0, এবং ∅159×4.0৷
3. কাঁচামালের আদর্শ দৈর্ঘ্য 6m, 9m, এবং 12m-এ বিভক্ত। স্ট্যান্ডার্ড দৈর্ঘ্যের বেশি রডগুলি সাইটে সংযুক্ত করা হবে।
1. শেষ প্লেট: উপাদানটি প্রধান পাইপ উপাদানের মতোই, যার বেধ 8 মিমি থেকে 16 মিমি পর্যন্ত। বল্টু গর্ত ইস্পাত beams এবং ইস্পাত কলাম flanges সঙ্গে বল্টু সংযোগের জন্য অঙ্কন অনুযায়ী অগ্রিম প্রক্রিয়া করা হয়.
2. রিইনফোর্সমেন্ট রিব প্লেট: শেষ প্লেটের স্থানীয় বিকৃতি এড়াতে স্ট্রেসড সাপোর্ট পজিশনে ত্রিভুজাকার শক্ত প্লেট যুক্ত করা হয়। মাঝারি-স্প্যান বিল্ডিংগুলিতে এই আনুষঙ্গিকটি বাদ দেওয়া যেতে পারে।
3. সংরক্ষিত গর্ত অবস্থান: কারখানা একইভাবে বল্টু গর্ত প্রক্রিয়া করে, কোণার বন্ধনী সংযোগ গর্ত, এবং সমর্থন নোঙ্গর গর্ত অন-সাইট সমাবেশ নির্ভুলতা নিশ্চিত.
1. কানেক্টিং বোল্ট ： সাধারণ অবস্থায়, 4.8 গ্রেডের সাধারণ বোল্টের M16 এবং M20 স্পেসিফিকেশন ব্যবহার করুন； ক্রেন, সিসমিক ডিফেন্স এরিয়া, এবং ভারী-লোড কারখানার জন্য, 8.8 গ্রেডের উচ্চ-শক্তির বোল্ট ব্যবহার করুন।
2. সহায়ক আনুষাঙ্গিক: প্রতিটি টাই রড একই স্পেসিফিকেশন ফ্ল্যাট ওয়াশার, স্প্রিং ওয়াশার, এবং মোটা বাদাম দিয়ে সজ্জিত। সমস্ত জিনিসপত্র অভিন্নভাবে বিরোধী জারা জন্য চিকিত্সা করা হয়.
1. ফাউন্ডেশন অ্যান্টি-জারোশন ট্রিটমেন্ট: সাধারণ প্রকল্পগুলির জন্য, St3 গ্রেডের ম্যানুয়াল মরিচা অপসারণ গৃহীত হয়; মূল প্রকল্পগুলির জন্য, Sa2.5 গ্রেড শট ব্লাস্টিং মরিচা অপসারণ বাস্তবায়িত হয়। বেস কোট এবং টপ কোট প্রয়োগ করা হয়, শুকনো ফিল্মের মোট বেধ 60μm থেকে 100μm এর মধ্যে নিয়ন্ত্রিত হয়।
2. উচ্চ বিরোধী-জারা কনফিগারেশন: বহিরঙ্গন এবং উচ্চ-আর্দ্রতা ক্ষয়কারী পরিবেশের জন্য, সামগ্রিক গরম-ডিপ গ্যালভানাইজিং প্রক্রিয়া গৃহীত হয়। ডাবল-পার্শ্বযুক্ত গ্যালভানাইজিং পরিমাণ 275g/㎡ এর কম নয়।
3. ফায়ার প্রোটেকশন ট্রিটমেন্ট: ফায়ার জোনে অবস্থিত রডগুলির জন্য, 0.5 ঘন্টা থেকে 1 ঘন্টার মধ্যে আগুন প্রতিরোধের সময় সহ পাতলা ধরণের ফায়ারপ্রুফ আবরণ প্রয়োগ করুন৷
স্ট্রাকচারাল স্টিল টাই রড মেম্বার স্বাধীনভাবে কাজ করতে পারে না এবং অন্যান্য উপাদানের সাথে একত্রিত করা প্রয়োজন। অনুভূমিকভাবে, এটি ছাদের অনুভূমিক সমর্থন এবং কলাম ক্রস সমর্থনের সাথে মিলিত হয়, এবং উল্লম্বভাবে, এটি একটি বন্ধ এবং স্থিতিশীল সামগ্রিক সমর্থন সিস্টেম তৈরি করতে উল্লম্ব সমর্থন এবং কোণার বন্ধনীর সাথে মিলিত হয়।
1. বিল্ডিং কলামের উপরের উচ্চতায়, পুরো দৈর্ঘ্য বরাবর শক্ত টাই রড ইনস্টল করুন।
2. কারখানার ছাদের রিজ এ, পুরো লাইন বরাবর শক্ত টাই রড ইনস্টল করুন।
3. ক্রেন দিয়ে সজ্জিত কারখানাগুলির জন্য, ক্রেন বিমের উপরের এবং নীচের ফ্ল্যাঞ্জগুলিতে টাই রড যুক্ত করুন৷
4. ইস্পাত বিমের প্রান্তে, পরিবর্তনশীল ক্রস-সেকশন সহ এলাকায় এবং বিভিন্ন সমর্থন নোডে, স্থিতিশীলতা বাড়াতে রডের সংখ্যা বাড়ান।
1. গোলাকার পাইপের প্রধান অংশ, উভয় প্রান্তের প্লেট এবং প্রয়োজন অনুসারে প্রয়োজনীয় শক্ত প্লেট সহ সম্পূর্ণ সমাপ্ত উপাদান।
2. উপাদান-নির্দিষ্ট সিরিয়াল নম্বর, কারখানার যোগ্যতা শংসাপত্র, এবং কাঁচামালের জন্য উপাদানের গুণমানের গ্যারান্টি নথি।
3. উপাদানের সংখ্যা অনুযায়ী পর্যাপ্তভাবে মিলিত ইনস্টলেশন আনুষাঙ্গিক যেমন বোল্ট, বাদাম এবং ওয়াশার।
4. সমাপ্ত উপাদান যা আবরণ বা হট-ডিপ গ্যালভানাইজিং চিকিত্সার মধ্য দিয়ে গেছে।
5. নির্মাণের উদ্দেশ্যে বিস্তারিত ইনস্টলেশন নোড অঙ্কন।
1. শক্তিশালী নোঙ্গর করার ক্ষমতা, কার্যকরভাবে বহিরঙ্গন বাতাসের চাপ প্রতিরোধ করে এবং সামগ্রিক ইস্পাত ফ্রেমকে কাঁপানো বা কাত হওয়া থেকে প্রতিরোধ করে।
2. সাধারণ কাঠামোগত ইস্পাত টাই রড সদস্য, লাইটওয়েট, সাইটে ইনস্টলেশনের জন্য সহজ, সামগ্রিক নির্মাণ অগ্রগতির উল্লেখযোগ্যভাবে উন্নতি করে।
3. সুনির্দিষ্টভাবে পজিশনিং ফাংশন অর্জন করে, সমগ্র বিল্ডিংয়ের বল অবস্থাকে সমানভাবে নিয়ন্ত্রণ করে, কাঠামোগত বলকে আরও সুষম করে তোলে।
4. সম্পূর্ণ বিরোধী জারা প্রক্রিয়া, এমনকি যখন বাইরের পরিবেশে দীর্ঘ সময়ের জন্য ব্যবহার করা হয়, এটি মরিচা এবং ক্ষতির প্রবণ নয়।
5. সম্পূর্ণ পণ্যের স্পেসিফিকেশন এবং বিভাগ, পোর্টাল ফ্রেম কাঠামো, বিভিন্ন ইস্পাত ফ্রেম কারখানা, এবং অন্যান্য বিল্ডিং ধরনের জন্য উপযুক্ত।
6. কম বিনিয়োগ খরচ, অসামান্য কাঠামোগত শক্তিবৃদ্ধি প্রভাব, ইস্পাত কাঠামো ভবনগুলির সামগ্রিক নিরাপত্তা সহগকে উল্লেখযোগ্যভাবে উন্নত করে।
1. বৃত্তাকার পাইপ বিভাগে চমৎকার লোড-ভারবহন কর্মক্ষমতা প্রদর্শন করে। স্ট্রাকচারাল স্টিল টাই রড মেম্বারটি প্রসারিত এবং সংকুচিত উভয়ই হতে পারে, সব দিকেই একই রকম জড়তা থাকে। এটি শুধুমাত্র অক্ষীয় বল বহন করে এবং অতিরিক্ত নমন মুহূর্ত তৈরি করে না। কোণ ইস্পাত সমর্থন এবং বৃত্তাকার ইস্পাত struts শুধুমাত্র প্রসারিত করা যেতে পারে, এবং যখন কম্প্রেশন অধীনে, তারা buckling এবং বিকৃতি প্রবণ হয়. চাপ-বহন এবং অবস্থানের প্রয়োজন, যেমন ছাদের রিজ এবং কলাম শীর্ষ, শুধুমাত্র বৃত্তাকার পাইপ টাই রড ব্যবহার করতে পারেন।
2. রডগুলি বিল্ডিংয়ের অনুদৈর্ঘ্য দিক বরাবর সমানভাবে বিছানো থাকে, ক্রমাগত বল প্রেরণ করে, প্রতিটি স্বাধীন অনমনীয় ফ্রেমকে একটি সামগ্রিক স্থানিক কাঠামোতে সংযুক্ত করে। ক্রস সমর্থনগুলি অবিচ্ছিন্নভাবে সাজানো হয়, এবং টাই রডগুলি শুধুমাত্র একটি একক ছাদের ট্রাস ঠিক করে, সম্পূর্ণ অনুদৈর্ঘ্য সীমাবদ্ধতা অর্জন করতে অক্ষম।
1. পাইপগুলি হল বাজারের মানসম্পন্ন প্রস্তুত-তৈরি সামগ্রী, সহজ কাটা, ঢালাই, এবং গর্ত তৈরির প্রক্রিয়া এবং একটি ছোট উত্পাদন চক্র। বক্স-টাইপ উপাদান এবং এইচ-আকৃতির ইস্পাত উপাদানগুলির তুলনায়, কাস্টমাইজেশন খরচ কম, এবং সরবরাহের গতি দ্রুত।
2. একই চাপ-বহন ক্ষমতার ভিত্তিতে, বৃত্তাকার পাইপ টাই রডগুলির স্ব-ওজন এইচ-আকৃতির ইস্পাত এবং আই-বিমের তুলনায় অনেক কম। যখন একটি বৃহৎ এলাকায় একটি ক্রমাগত পদ্ধতিতে ব্যবহার করা হয়, এটি কার্যকরভাবে সামগ্রিক প্রকল্প ব্যয় নিয়ন্ত্রণ করতে পারে।
1. রডগুলির প্রান্তগুলি শেষ প্লেটগুলির সাথে প্রাক-ঝালাই করা হয় এবং সাইটে, সেগুলি সরাসরি বল্ট ব্যবহার করে বিম বা কলামের ফ্ল্যাঞ্জে স্থির করা হয়। অন-সাইট ঢালাই জন্য কোন প্রয়োজন নেই. ক্রস সাপোর্টের জন্য অন-সাইট অ্যাসেম্বলি এবং খোলার গর্তের প্রয়োজন হয়, যা সমাবেশ প্রক্রিয়াটিকে আরও জটিল করে তোলে।
2. পণ্য উচ্চ বহুমুখিতা আছে. একই স্পেসিফিকেশন রডগুলি একাধিক অবস্থানে ব্যবহার করা যেতে পারে যেমন ছাদের রিজ, কলাম শীর্ষ এবং ক্রেন বিম। মিলে যাওয়া আনুষাঙ্গিকগুলি একীভূত, বড় আকারের ইনভেন্টরি প্রস্তুতি এবং সামগ্রিক নির্মাণ পরিকল্পনাকে সহজতর করে।
1. বিল্ডিংটি ক্রস সাপোর্ট দ্বারা এবং দ্রাঘিমাভাবে স্ট্রাকচারাল স্টিল টাই রড সদস্যদের দ্বারা সমর্থিত হয়। এই দুই ধরনের উপাদান জ্যামিতিকভাবে স্থিতিশীল কাঠামো গঠনে সহযোগিতা করে। টাই রড এবং কোণার ধনুর্বন্ধনী শুধুমাত্র ছাদের ট্রাস এবং স্টিলের বিমের জন্য স্থানীয় শক্তিবৃদ্ধি প্রদান করে এবং বিল্ডিং কাঠামোর অনুদৈর্ঘ্য স্থিতিশীলতায় অংশগ্রহণ করে না।
2. তারা কার্যকরভাবে ইস্পাত বিম এবং ইস্পাত কলামগুলির পার্শ্বীয় বিকৃতিকে রোধ করে, উপাদানগুলির গণনার দৈর্ঘ্য হ্রাস করে এবং বিম এবং কলামগুলির ক্রস-বিভাগীয় মাত্রাগুলিকে অপ্টিমাইজ করতে সাহায্য করে, যার ফলে ব্যবহৃত প্রধান উপাদান স্টিলের পরিমাণ হ্রাস করে৷
বৃত্তাকার পাইপের বাইরের পৃষ্ঠটি মসৃণ এবং নিয়মিত, যা মরিচা অপসারণ, পেইন্টিং এবং হট-ডিপ গ্যালভানাইজিং এর মতো ক্ষয়-বিরোধী ক্রিয়াকলাপগুলিকে সুবিধাজনক করে তোলে। ওপেন-টাইপ অ্যাঙ্গেল স্টিল এবং চ্যানেল স্টিলের তুলনায়, বহিরঙ্গন আর্দ্র এবং ক্ষয়কারী পরিবেশে, অ্যান্টি-জারা স্থায়িত্ব প্রভাব আরও ভাল।
1. টাই রডস: দ্রাঘিমাভাবে একটি অবিচ্ছিন্নভাবে পাড়া, টান এবং সংকোচন সহ্য করতে সক্ষম এবং প্রধান কাঠামোগত স্থিতিশীল উপাদানগুলির অন্তর্গত।
2. ক্রস সাপোর্ট: ক্রস প্যাটার্নে অবিচ্ছিন্নভাবে সাজানো, শুধুমাত্র টান বহন করে, প্রধানত পার্শ্বীয় বায়ু প্রতিরোধ এবং ভূমিকম্প প্রতিরোধের জন্য দায়ী।
3. টাই রডস: সূক্ষ্ম বৃত্তাকার ইস্পাত দিয়ে তৈরি, শুধুমাত্র ছাদের ট্রাসে নোঙর করার জন্য ব্যবহৃত হয়, ঘেরের জন্য ছোট-মাপের জিনিসপত্রের অন্তর্গত।
4. সেকেন্ডারি বিমস: উল্লম্ব লোড বহন করে, প্রধানত মেঝে লোড প্রেরণ করে এবং বল-বহন দিক এবং কার্যকারিতা টাই রড থেকে সম্পূর্ণ আলাদা।
1. প্রবেশের সময় কাঁচামালের পরিদর্শন: Q235B এবং Q355B ইস্পাত উপাদানের শংসাপত্রগুলি যাচাই করুন, পাইপের ব্যাস এবং প্রাচীরের বেধ পরীক্ষা করুন, পাইপ বাঁকানো, ডিম্বাকৃতির আকৃতি বা মরিচারের মতো যে কোনও সমস্যা চিহ্নিত করুন এবং সহনশীলতার সীমা অতিক্রম করে এমন বিকৃত উপকরণ সোজা করুন৷ এছাড়াও, মিলিত সংযোগ প্লেটগুলি পরিদর্শন করুন এবং গ্রহণ করুন।
2. উপাদান অপসারণের জন্য সংখ্যাসূচক কাটিং: ওয়েল্ডিংয়ের জন্য একটি সংরক্ষিত সংকোচন ভাতা রেখে পরিকল্পিত মাত্রা অনুযায়ী ইস্পাত পাইপ কাটুন এবং পাইপের প্রান্তে burrs পলিশ করুন।
3. আনুষাঙ্গিক কাটা: শেষ প্লেট এবং ত্রিভুজাকার শক্ত প্লেট কাটতে সংখ্যাসূচক নিয়ন্ত্রণ সরঞ্জাম ব্যবহার করুন, অঙ্কনের মাত্রাগুলি কঠোরভাবে অনুসরণ করুন।
4. সমাবেশ এবং স্পট ওয়েল্ডিং: অবস্থান নির্ধারণের জন্য ফিক্সচার ব্যবহার করুন, ইস্পাত পাইপের উভয় প্রান্তে কেন্দ্রীভূত শেষ প্লেট রাখুন এবং ফিক্সেশনের জন্য স্পট ওয়েল্ডিং করুন। স্পট ওয়েল্ডিং শক্তিবৃদ্ধি সম্পূর্ণ করতে স্ট্রেসড নোডগুলিতে ত্রিভুজাকার স্টিফেনিং প্লেট ইনস্টল করুন।
5. বৃত্তাকার ঢালাই: ইস্পাত পাইপ এবং শেষ প্লেটের মধ্যে সংযোগ বিন্দু সম্পূর্ণরূপে ঢালাই করতে কার্বন ডাই অক্সাইড গ্যাস ঢালাই ব্যবহার করুন। পরিধিযুক্ত ঢালাই দ্বিতীয়-স্তরের ঢালাই মান অনুসরণ করে। রুটিন প্রকল্পের জন্য, শুধুমাত্র চাক্ষুষ পরিদর্শন সঞ্চালন; মূল কারখানার প্রকল্পগুলির জন্য, অল্প সংখ্যক UT ত্রুটি সনাক্তকরণ পরীক্ষা পরিচালনা করুন।
6. সংখ্যাসূচক নিয়ন্ত্রণ তুরপুন: শেষ প্লেটের বোল্ট গর্ত প্রক্রিয়া করতে সংখ্যাসূচক নিয়ন্ত্রণ ড্রিলিং মেশিন ব্যবহার করুন। প্রধান গর্ত ব্যাস M16 এবং M20 বোল্ট অভিযোজিত হয়, গর্ত অবস্থানের নির্ভুলতা নিশ্চিত করা হয়.
7. সংশোধন এবং নাকাল: ঢালাই দ্বারা সৃষ্ট পাইপের প্রান্তে তির্যক সংশোধন করুন এবং ওয়েল্ড স্পার এবং ওয়েল্ডিং ধ্বংসাবশেষ পিষে নিন।
8. জারা চিকিত্সা: সাধারণ স্ট্রাকচারাল স্টিল টাই রড সদস্যদের জন্য, St3 মান অনুযায়ী ম্যানুয়াল মরিচা অপসারণ সম্পাদন করুন, তারপর প্রাইমার এবং টপকোট প্রয়োগ করুন। উচ্চ জারা প্রয়োজনীয় পণ্যগুলির জন্য, সামগ্রিক হট-ডিপ গ্যালভানাইজিং চিকিত্সা করুন।
9. সংখ্যাকরণ এবং সঞ্চয়স্থান: অনন্য উপাদান নম্বর স্প্রে করুন, সমস্ত আনুষাঙ্গিক গণনা করুন, সেগুলি প্যাক করুন এবং চালানের জন্য সংরক্ষণ করুন৷
সাধারণ পাইপ স্পেসিফিকেশন: ∅89×3.0, ∅114×3.0, ∅114×3.5, ∅140×4.0, ∅159×4.0
শেষ প্লেট বেধ: 8mm থেকে 16mm, স্ট্যান্ডার্ড গর্ত আকার M16, M20
কাস্টম দৈর্ঘ্য: উপসাগরের আকার অনুযায়ী 3m থেকে 9m, কাঁচামাল মানক দৈর্ঘ্য: 6m, 9m, 12m
মেশিনিং সহনশীলতা: রড বডির সোজাতা ≤ L/1000, শেষ প্লেটের গর্ত দূরত্ব সহনশীলতা ±1.5 মিমি
|
উপাদান গ্রেড |
ফলন শক্তি |
প্রসার্য শক্তি |
অ্যাপ্লিকেশন দৃশ্যকল্প |
|
Q235B |
≥235MPa |
375～500MPa |
প্রচলিত পোর্টাল ফ্রেমের জন্য রিজ এবং কলাম শীর্ষ টাই রড |
|
Q355B |
≥355MPa |
470～630MPa |
ক্রেন সহ বড়-স্প্যান এবং ভারী-শুল্ক কর্মশালা |
বল প্রকার: অক্ষীয় টান এবং অক্ষীয় সংকোচন সহ্য করুন, কোন উল্লম্ব নমন মুহূর্ত নেই। বৃত্তাকার পাইপ সেকশনে সব দিক থেকে অভিন্ন ব্যাসার্ধ রয়েছে, অ্যাঙ্গেল স্টিল এবং গোলাকার ইস্পাত দিয়ে তৈরি নমনীয় টাই রডের চেয়ে ভাল কম্প্রেশন স্থায়িত্ব।
কার্যকরী কার্যকারিতা: অনমনীয় ফ্রেমের প্লেনের বাইরে স্থানচ্যুতি সীমাবদ্ধ করুন, বিম এবং কলামের গণনা দৈর্ঘ্য হ্রাস করুন, অনুদৈর্ঘ্য বায়ু লোড এবং সিসমিক লোড স্থানান্তর করুন।
কাঠামোগত বৈশিষ্ট্য: বিল্ডিং বরাবর ক্রমাগত সাজানো, কলাম ব্রেসিং এবং ছাদের অনুভূমিক ব্রেসিং সহ একটি সামগ্রিক স্থিতিশীল সিস্টেম তৈরি করে।
ইস্পাত পাইপ এবং শেষ প্লেটের মধ্যে পরিধিযুক্ত ঢালাই সেকেন্ডারি ওয়েল্ডের অন্তর্গত। সাধারণ প্রকল্পের জন্য ভিজ্যুয়াল পরিদর্শন গৃহীত হয়। মূল প্রকল্পগুলির জন্য আংশিক UT পরিদর্শন করা হয় এবং 100% পরিদর্শনের প্রয়োজন হয় না।
সাধারণ অ্যান্টি-জারা: St3 ম্যানুয়াল মরিচা অপসারণ, পেইন্টের মোট শুকনো ফিল্ম বেধ 60～90μm
উপকূলীয় এবং আর্দ্র এলাকার জন্য ভারী ক্ষয়রোধী: হট-ডিপ গ্যালভানাইজিং, দস্তা স্তর বেধ ≥70μm
অগ্নি সুরক্ষা: 0.5 ঘন্টার অগ্নি প্রতিরোধের সময়কাল সহ পাতলা অগ্নিরোধী আবরণ ফায়ার কম্পার্টমেন্টগুলিতে ব্যবহৃত হয়, সাধারণ এলাকার জন্য কোনও অগ্নি সুরক্ষা চিকিত্সা নেই
বোল্ট নির্বাচন: সাধারণ ওয়ার্কশপের জন্য গ্রেড 4.8 বোল্ট, ক্রেন ওয়ার্কশপ এবং সিসমিক এলাকার জন্য গ্রেড 8.8 উচ্চ-শক্তির বোল্ট
সাপোর্টিং আনুষাঙ্গিক: ফ্ল্যাট ওয়াশার এবং স্প্রিং ওয়াশার দিয়ে সম্পূর্ণ
অনমনীয় টাই রড (গোলাকার পাইপের ধরন): স্ট্রাকচারাল স্থিতিশীলতার জন্য প্রধান উপাদান, টান এবং কম্প্রেশন প্রতিরোধ করুন
নমনীয় টাই রড (বৃত্তাকার ইস্পাত / একক কোণ ইস্পাত): শুধুমাত্র উত্তেজনা প্রতিরোধ, সহায়ক সংযোগের জন্য ব্যবহৃত
ব্যাপক উপাদান সরবরাহ এবং সমাবেশ: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী, আমরা একই সময়ে সমর্থন, কোণার বন্ধনী, purlins, ইত্যাদি সহ ইস্পাত কাঠামো উপাদানগুলির একটি সম্পূর্ণ সেট প্রদান করতে পারি। আমরা অন-সাইট সমাবেশ বিচ্যুতি এড়াতে এবং পুনরায় কাজের সমস্যা কমাতে ইউনিফাইড প্রসেসিং মান এবং সংযোগের মাত্রা অনুসরণ করি।
সম্পূর্ণ-প্রক্রিয়া প্রযুক্তিগত সহায়তা: বিক্রয়ের আগে, আমরা টাই রডগুলির জন্য নির্বাচন এবং বিন্যাস পরিকল্পনা প্রদান করতে বিল্ডিং স্প্যান, ক্রেন কনফিগারেশন এবং সিসমিক গ্রেডকে একত্রিত করব এবং রডগুলির বিন্যাস অপ্টিমাইজ করার জন্য বিনামূল্যে ইস্যু নির্মাণ নোড অঙ্কন করব৷
পেশাদার সরবরাহ সুরক্ষা: স্ট্রাকচারাল স্টিল টাই রড সদস্যের উভয় প্রান্ত সুরক্ষিত, এবং সম্পূর্ণ সদস্য জলরোধী ফিল্ম দিয়ে মোড়ানো। পরিবহণের সময় বিকৃতি, পেইন্টের ক্ষতি এবং পাইপের সংঘর্ষ রোধ করার জন্য দীর্ঘ সদস্যদের বিভক্ত এবং শক্তিশালী করা হয় এবং প্যাক করা হয়। একই সময়ে, আমরা প্যাকিং তালিকা এবং লজিস্টিক ট্র্যাকিং তথ্য প্রদান করি।
অন-সাইট ইনস্টলেশন নির্দেশিকা: আমরা একটি গ্রাফিক ইনস্টলেশন ম্যানুয়াল প্রদান করি এবং চীনা এবং ইংরেজি উভয় ভাষায় দূরবর্তী প্রযুক্তিগত সহায়তা প্রদান করি। দক্ষতার সাথে ইনস্টলেশন সম্পূর্ণ করতে নির্মাণ দলকে সহায়তা করার জন্য নোড সংযোগ এবং রড সংমিশ্রণের মতো নির্মাণের বিশদ বিবরণ সম্পর্কে আমরা বাস্তব সময়ে প্রশ্নের উত্তর দিই।
দীর্ঘমেয়াদী বিক্রয়োত্তর গ্যারান্টি: প্রধান পাইপগুলিকে 5-বছরের গুণমানের গ্যারান্টি দেওয়া হয় এবং হট-ডিপ গ্যালভানাইজিং এবং পেইন্ট অ্যান্টি-জারোশন লেয়ারগুলি 2-বছরের গ্যারান্টি সহ দেওয়া হয়। আমরা ক্রমাগত সমর্থনকারী উপাদানগুলির একটি সম্পূর্ণ পরিসর সরবরাহ করি এবং ছড়িয়ে ছিটিয়ে থাকা ছোট আইটেমগুলির পুনরায় পূরণকে সমর্থন করি। একই সময়ে, আমরা পরবর্তী সময়ের জন্য বিনামূল্যে রক্ষণাবেক্ষণ এবং মেরামতের পরিকল্পনা প্রদান করি।
প্রশ্ন 1 কিভাবে দ্রুত অনমনীয় টাই রড এবং নমনীয় টাই রডের মধ্যে পার্থক্য করা যায় এবং কিভাবে প্রকার নির্বাচন করবেন?
বৃত্তাকার টিউব দিয়ে তৈরি শক্ত টাই রডগুলি উত্তেজনা এবং চাপ উভয়ই সহ্য করতে পারে এবং মূল লোড-ভারিং পজিশন যেমন ছাদের শিলা, কলামের শীর্ষ এবং ক্রেন বিমের জন্য উপযুক্ত। নমনীয় টাই রড দিয়ে তৈরি ইস্পাত টিউব এবং একক কোণ স্টিলগুলি শুধুমাত্র উত্তেজনা সহ্য করতে পারে এবং শুধুমাত্র অক্জিলিয়ারী টেনশন বহনকারী উপাদান হিসাবে ব্যবহার করা যেতে পারে। প্রচলিত ইস্পাত কাঠামো কারখানার জন্য, অনমনীয় টাই রড পছন্দ করা হয়।
Q2 অন্যান্য সহায়ক উপাদানের সাথে একত্রিত না হয়ে কি টাই রডগুলি একা ব্যবহার করা যেতে পারে?
নং টাই রডগুলি প্রধানত অনুদৈর্ঘ্য বল স্থানান্তর এবং অবস্থান প্রদানের জন্য কাজ করে। একটি সম্পূর্ণ সিস্টেম তৈরি করতে তাদের অবশ্যই ছাদের অনুভূমিক সমর্থন, কলাম থেকে কলাম ক্রস সমর্থন এবং কোণার বন্ধনীর সাথে একত্রিত করতে হবে। এগুলি একা ব্যবহার করে সামগ্রিক কাঠামোগত স্থিতিশীলতা অর্জন করা যায় না।
প্রশ্ন 3 কিভাবে সাধারণ কারখানা এবং ক্রেন সহ কারখানার জন্য বোল্ট নির্বাচন করবেন?
ক্রেন ছাড়া সাধারণ কারখানার জন্য এবং সিসমিক জোনে নয়, 4.8 গ্রেডের সাধারণ বোল্ট প্রয়োজনীয়তা পূরণ করতে পারে। ক্রেন ক্রেন দিয়ে সজ্জিত এবং সিসমিক ডিফেন্স জোনে অবস্থিত বিল্ডিংগুলির জন্য, নোডগুলির সংযোগ শক্তি বাড়ানোর জন্য 8.8 গ্রেডের উচ্চ-শক্তির বোল্ট ব্যবহার করতে হবে।
Q4 বহিরঙ্গন স্যাঁতসেঁতে এবং উপকূলীয় এলাকার জন্য কি ধরনের ক্ষয়-বিরোধী সমাধান সুপারিশ করা হয়?
অত্যন্ত ক্ষয়কারী পরিবেশে, একা সাধারণ পেইন্ট লেপ ব্যবহার করার পরামর্শ দেওয়া হয় না। সামগ্রিক হট-ডিপ গ্যালভানাইজিং প্রক্রিয়াটিকে অগ্রাধিকার দেওয়া উচিত। দস্তা স্তরের বেধ মান পূরণ করার পরে, এটি একটি দীর্ঘ সময়ের জন্য লবণ কুয়াশা এবং আর্দ্রতা ক্ষয় প্রতিরোধ করতে পারে, প্রচলিত স্প্রে পেইন্টিং চিকিত্সার তুলনায় অনেক বেশি পরিষেবা জীবন।
প্রশ্ন 5 কীভাবে দীর্ঘ-দৈর্ঘ্যের টাই রডগুলি সামলাবেন যা সম্পূর্ণভাবে পরিবহন করা যায় না?
স্ট্যান্ডার্ড স্ট্রাকচারাল স্টিল টাই রড সদস্যদের দৈর্ঘ্য 6m, 9m এবং 12m। এই দৈর্ঘ্যের বেশি রডগুলির জন্য, আমরা সেগুলিকে বিভাগগুলিতে তৈরি করব, প্রান্তে ঢালাইয়ের খাঁজগুলি রেখে দেব এবং তাদের অপারেশনের জন্য নির্মাণস্থলে পরিবহন করব। একই সময়ে, সংশ্লিষ্ট splicing নির্মাণ পরিকল্পনা প্রদান করা হবে।
Q6 সব শেষ প্লেট কি ত্রিভুজাকার শক্ত প্লেট দিয়ে সজ্জিত করা প্রয়োজন?
বড় লোড-বেয়ারিং এবং ঘনীভূত নোড সহ অবস্থানের জন্য, শেষ প্লেটগুলিকে বিকৃত হতে বাধা দেওয়ার জন্য শক্ত প্লেটগুলি ইনস্টল করতে হবে। ছোট স্প্যান এবং কম লোড সহ প্রচলিত কারখানাগুলির জন্য, সামগ্রিক প্রকল্পের ব্যয় নিয়ন্ত্রণ করতে শক্ত প্লেটগুলি বাদ দেওয়া যেতে পারে।
