স্ট্রাকচারাল বিল্ডিংয়ের জন্য ঢেউতোলা ইস্পাত ছাদ প্যানেলগুলি ইস্পাত কাঠামো ব্যবস্থায় সর্বাধিক ব্যবহৃত ছাদ ঘেরের উপকরণ। এই পণ্যগুলি বেস সাবস্ট্রেট হিসাবে হট-ডিপ গ্যালভানাইজড বা Al-Zn প্রলিপ্ত ইস্পাত ব্যবহার করে, একটি রোল-কোটেড রঙিন প্রতিরক্ষামূলক ফিনিস বৈশিষ্ট্যযুক্ত এবং কোল্ড-রোল গঠনের মাধ্যমে স্ট্যান্ডার্ড প্রোফাইলে গঠিত হয়। সম্পূর্ণ সিস্টেমের মধ্যে রয়েছে ছাদ প্যানেল, ফাস্টেনার, নিরোধক স্তর, জলরোধী ঝিল্লি, পুরলিন এবং বিভিন্ন ট্রিম উপাদান, একটি ব্যাপক সমাবেশ তৈরি করে যা লোড-ভারিং বেস থেকে পৃষ্ঠের জলরোধী, নিরোধক এবং প্রান্তের সমাপ্তি পর্যন্ত বিস্তৃত।
হালকা ওজন, উচ্চ নির্মাণ দক্ষতা, এবং কাস্টমাইজযোগ্য জারা প্রতিরোধের স্তর দ্বারা বৈশিষ্ট্যযুক্ত, এই প্যানেলগুলি স্ট্যান্ডার্ড গুদাম এবং কারখানার পাশাপাশি বড়-স্প্যান স্পেস ফ্রেম এবং বাঁকা জালযুক্ত শেল ছাদের জন্য উপযুক্ত। কর্মক্ষমতা, নির্মাণ খরচ, এবং দীর্ঘমেয়াদী স্থায়িত্বের ভারসাম্য, তারা ইস্পাত কাঠামো ছাদ প্রকল্পের জন্য একটি পছন্দের পছন্দ।
স্ট্রাকচারাল বিল্ডিংয়ের জন্য ঢেউতোলা ইস্পাত ছাদ প্যানেলগুলি বাইরের স্তর হিসাবে হট-ডিপ গ্যালভানাইজড বা আল-জেডএন লেপযুক্ত প্রোফাইলযুক্ত ইস্পাত ব্যবহার করে। নিরোধক উপকরণ, ওয়াটারপ্রুফিং আনুষাঙ্গিক, ফাস্টেনার এবং ট্রিম উপাদানগুলির সাথে একত্রিত করে, এগুলি সি-সেকশন বা জেড-সেকশনের ইস্পাত পুরলিনের উপর ইনস্টল করা হয় যাতে একটি সম্পূর্ণ ছাদ ঘেরা কাঠামো তৈরি করা হয়। সিস্টেমটি ছাদ সিলিং, ওয়াটারপ্রুফিং, তাপ নিরোধক এবং বায়ু প্রতিরোধের মতো প্রয়োজনীয় ফাংশন প্রদান করে, হালকা ইস্পাত ভবন, স্পেস ফ্রেম এবং জালিকাযুক্ত শেল প্রকল্পগুলির জন্য একটি মূলধারার ছাদ সমাধান হিসাবে পরিবেশন করে।
2.1 মূলধারার সাবস্ট্রেটগুলির মধ্যে রয়েছে হট-ডিপ গ্যালভানাইজড স্টিল এবং হট-ডিপ আল-জেডএন প্রলিপ্ত ইস্পাত; সাধারণ আবরণ স্পেসিফিকেশনের মধ্যে রয়েছে AZ150, AZ180, এবং AZ275।
2.2 পৃষ্ঠে একটি রঙিন বেকড-অন ফিনিশ রয়েছে, যা তিনটি আবরণের প্রকারে পাওয়া যায়—পলিয়েস্টার (PE), উচ্চ স্থায়িত্ব পলিয়েস্টার (HDP), এবং পলিভিনিলাইডিন ফ্লোরাইড (PVDF)- অভ্যন্তরীণ/বহিরের পরিবেশগত অবস্থা এবং জারা প্রতিরোধের প্রয়োজনীয়তার উপর ভিত্তি করে নির্বাচিত।
3.1 স্ট্যান্ডার্ড ওভারল্যাপিং কালার-কোটেড স্টিল শীট: দুটি সাধারণ প্রোফাইল রয়েছে—টাইপ 840 এবং টাইপ 900। এগুলি এক্সপোজড সেলফ-ট্যাপিং স্ক্রু ব্যবহার করে বেঁধে দেওয়া হয় এবং স্ট্যান্ডার্ড ফ্যাক্টরি বিল্ডিং এবং গুদামগুলির জন্য ব্যাপকভাবে ব্যবহৃত হয়।
3.2 স্ট্যান্ডিং সীম রুফ প্যানেল: টাইপ 470 এবং টাইপ 475 অন্তর্ভুক্ত রয়েছে। এগুলির মধ্যে একটি গোপন-ক্লিপ ইনস্টলেশন পদ্ধতি রয়েছে যেখানে কোনও খোলা স্ক্রু নেই এবং চমৎকার ওয়াটারপ্রুফিং কার্যক্ষমতা প্রদান করে; এগুলি বড়-স্প্যান এবং বাঁকা ছাদের কাঠামোর জন্য উপযুক্ত, যেমন স্পেস ফ্রেম এবং জালিকাযুক্ত শেল।

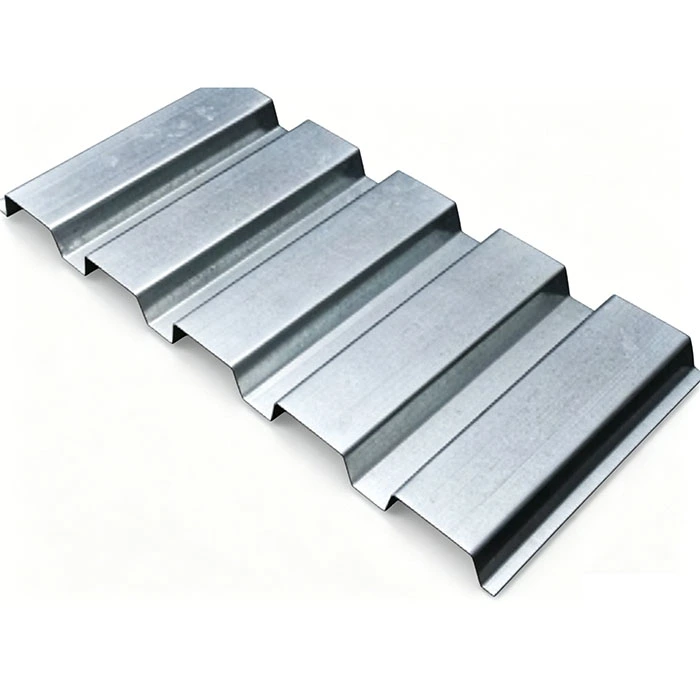

1.1 840/900 সিরিজ ল্যাপ-সিম প্যানেল: 0.4mm–0.8mm প্যানেলের বেধ; উন্মুক্ত স্ব-লঘুপাত স্ক্রু দিয়ে সুরক্ষিত পার্শ্ব-ল্যাপ জয়েন্টগুলির বৈশিষ্ট্য।

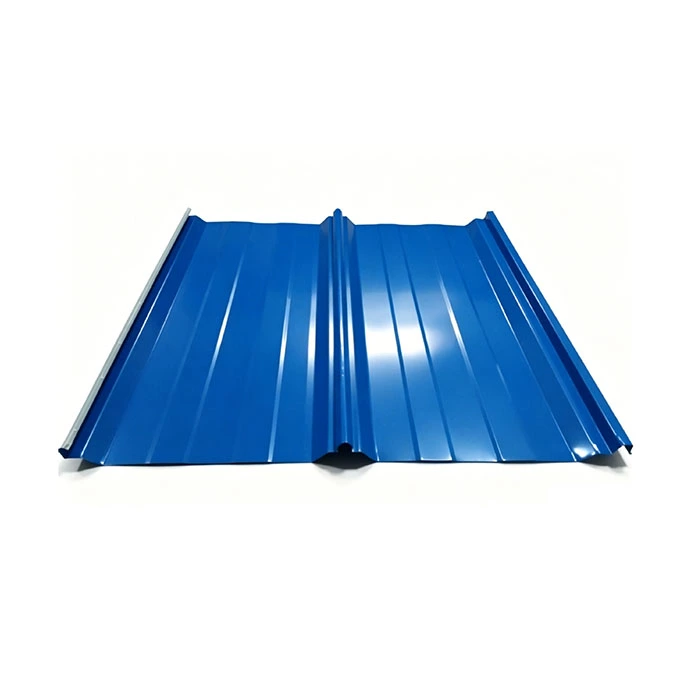

1.2 470/475 সিরিজ স্ট্যান্ডিং সীম প্যানেল: 0.6mm–1.0mm প্যানেলের বেধ; লুকানো ক্লিপগুলির সাথে ইনস্টল করা একটি পুরুষ-মহিলা ইন্টারলকিং সীম কাঠামো ব্যবহার করে।
1.3 উপাদান নির্বাচন সুপারিশ: আদর্শ অভ্যন্তরীণ প্রকল্পের জন্য, স্ট্যান্ডার্ড পলিয়েস্টার পেইন্ট সহ Al-Zn লেপা সাবস্ট্রেট ব্যবহার করুন; উপকূলীয় বা রাসায়নিকভাবে ক্ষয়কারী এলাকার জন্য, ফ্লুরোকার্বন (PVDF) টপকোট সহ Al-Zn (AZ275) সাবস্ট্রেটকে অগ্রাধিকার দিন।
2.1 স্লাইডিং কনসিল্ড ক্লিপস: বিশেষভাবে স্ট্যান্ডিং সীম প্যানেলের জন্য ডিজাইন করা হয়েছে; হট-ডিপ গ্যালভানাইজড স্টিল দিয়ে তৈরি; প্যানেলগুলির তাপীয় সম্প্রসারণ এবং সংকোচনের ব্যবস্থা করে।
2.2 স্ব-ট্যাপিং স্ক্রু এবং ওয়াটারপ্রুফ ওয়াশার: ল্যাপ-সিম প্যানেল সুরক্ষিত করার জন্য ব্যবহৃত হয়; দীর্ঘস্থায়ী জলরোধী সিলিং নিশ্চিত করতে ওয়াশারগুলি EPDM রাবার দিয়ে তৈরি।
2.3 সহায়ক আনুষাঙ্গিক: ব্লাইন্ড রিভেট এবং বিউটাইল সিলিং টেপ; প্যানেল ওভারল্যাপ এবং ফ্ল্যাশিং জয়েন্টগুলিকে সীলমোহর এবং শক্তিশালী করতে ব্যবহৃত হয়, কৈশিক জলের ক্ষরণ রোধ করে।
স্ট্রাকচারাল বিল্ডিংয়ের জন্য নিরোধক স্তর এবং ঢেউতোলা ইস্পাত ছাদ প্যানেলের মধ্যে ইনস্টল করা একটি স্প্যান-বন্ডেড পলিপ্রোপিলিন ওয়াটারপ্রুফ-ব্রিথেবল মেমব্রেন ব্যবহার করে; এটি বাহ্যিক তরল জলের প্রবেশকে বাধা দেয় যখন অভ্যন্তরীণ আর্দ্রতা বাষ্পকে পালাতে দেয়, নিরোধক স্যাঁতসেঁতে, ছাঁচের বৃদ্ধি এবং তাপীয় কর্মক্ষমতা হ্রাস রোধ করে।
4.1 রক উলের নিরোধক বোর্ড: 50mm–150mm বেধ; ক্লাস A অ-দাহ্য অগ্নি নিরাপত্তা মান এবং ধোঁয়া বিষাক্ত প্রয়োজনীয়তা পূরণ করে; উত্পাদন কর্মশালা, বিপজ্জনক রাসায়নিক গুদাম, এবং কঠোর অগ্নি নিরাপত্তা পরিদর্শন সাপেক্ষে সুবিধার জন্য উপযুক্ত।
4.2 গ্লাস উল কম্বল: 50 মিমি-150 মিমি পুরুত্ব; তাপ পরিবাহিতা ≤0.042W/(m·K); চমৎকার খরচ-কর্মক্ষমতা মান অফার করে; বিশেষ অগ্নি নিরাপত্তা প্রয়োজনীয়তা ছাড়া স্ট্যান্ডার্ড হালকা ইস্পাত শিল্প ভবন ব্যাপকভাবে ব্যবহৃত. 4.3 আনুষঙ্গিক উপাদান: ইনসুলেশন সাপোর্ট জাল এবং বিশেষ ইনসুলেশন ক্লিপগুলি নমনীয় ইনসুলেশন উলকে ঝুলে যাওয়া বা ছিঁড়ে যাওয়া রোধ করতে পুরলিন্স বরাবর আড়াআড়িভাবে সাজানো হয়।
উচ্চ আর্দ্রতা সাপেক্ষে বিল্ডিংগুলির জন্য - যেমন অভ্যন্তরীণ রান্না, ধোয়া বা আর্দ্রতা জড়িত - একটি PE বাষ্প বাধা ঝিল্লি ইনস্টল করা আবশ্যক৷ গরম, আর্দ্র অভ্যন্তরীণ বাতাসের ঊর্ধ্বমুখী স্থানান্তরকে বাধা দিতে এটি পুর্লিনের উপরে এবং নিরোধক স্তরের নীচে স্থাপন করা হয়, যার ফলে শীতকালে নিরোধক স্তরের মধ্যে ব্যাপক ঘনীভবন এবং ফোঁটা ফোঁটা প্রতিরোধ করা হয়।
লোড-বেয়ারিং সাবস্ট্রাকচারটি হট-ডিপ গ্যালভানাইজড সি-সেকশন এবং জেড-সেকশন স্টিল purlins ব্যবহার করে (স্পেসিফিকেশন C100–C250 এবং Z140–Z220 পর্যন্ত), যেগুলি স্টিলের বিম বা স্পেস ফ্রেমের উপরের কর্ডগুলির সমর্থনে বোল্ট করা হয়। আনুষঙ্গিক উপাদানগুলি - যার মধ্যে পুরলিন স্যাগ রড, অনুভূমিক স্ট্রট এবং হাঁটু বন্ধনী রয়েছে - পার্শ্বীয় পুরলিন মোচড়কে সীমাবদ্ধ করতে এবং ছাদে তির্যক বাতাসের ভার প্রতিরোধ করতে ব্যবহৃত হয়।
রিজ ক্যাপস, গ্যাবল এজ ট্রিম, অভ্যন্তরীণ কোণার ফ্ল্যাশিং, ইভ ক্লোজার এবং দিবালোক প্যানেলের জন্য প্রান্ত ট্রিম অন্তর্ভুক্ত, সমস্ত ছাদের জয়েন্ট এবং কোণগুলির (অভ্যন্তরীণ এবং বাহ্যিক উভয়ই) ব্যাপক কভারেজ নিশ্চিত করে৷ একটি সম্পূর্ণ, সংগঠিত নিষ্কাশন ব্যবস্থা তৈরি করতে এই সিস্টেমে কারখানার তৈরি রঙ-কোটেড স্টিল বা 304 স্টেইনলেস স্টীল নর্দমা অন্তর্ভুক্ত করা হয়েছে, যা পিভিসি অ্যান্টি-জারোশন ডাউনপাইপ, গ্যালভানাইজড রেইন ওয়াটার হপার এবং এক্সপেনশন জয়েন্টগুলির সাথে যুক্ত।
FRP (ফাইবারগ্লাস-রিইনফোর্সড প্লাস্টিক) বা পিসি (পলিকার্বোনেট) দিবালোক প্যানেল ব্যবহার করে। এই প্যানেলগুলিতে এমন প্রোফাইল রয়েছে যা ছাদের প্যানেল মডিউলগুলির সাথে পুরোপুরি মেলে, যা সীমাহীন ওভারল্যাপিংয়ের অনুমতি দেয়। সুবিধার জন্য প্রাকৃতিক দিবালোক সরবরাহ করতে এবং কৃত্রিম আলোর জন্য শক্তি খরচ কমানোর জন্য এগুলি সাধারণত প্রতি 2-3 উপসাগরে রাখা হয়।
কনফিগারেশন: 840-প্রোফাইল রঙ-লেপা ইস্পাত শীট + একক-স্তর 50mm কাচের উল + C120 ইস্পাত purlins + মান রঙ-প্রলিপ্ত ইস্পাত ট্রিম আনুষাঙ্গিক. এই কনফিগারেশন একটি সহজ গঠন এবং কম খরচে উপলব্ধ করা হয়; এটি অস্থায়ী গুদাম বা বালি এবং নুড়ির মতো উপকরণগুলির জন্য সাধারণ স্টোরেজ বিল্ডিংয়ের জন্য উপযুক্ত, যেখানে তাপ নিরোধক বা অগ্নি প্রতিরোধের জন্য কোনও কঠোর প্রয়োজনীয়তা নেই।
কনফিগারেশন: মডেল 900 রঙের ইস্পাত ছাদ + 100 মিমি পুরু রক উলের নিরোধক + PE বাষ্প বাধা + C/Z- সেকশনের ইস্পাত purlins + প্রিফেব্রিকেটেড গটার এবং ডাউনস্পাউট সিস্টেম। এই সমাবেশ অগ্নি প্রতিরোধের, তাপ নিরোধক, এবং জলরোধী একটি সুষম সমন্বয় অফার করে। এটি বৃষ্টির অভ্যন্তরীণ অঞ্চলে সাধারণ শিল্প কারখানার জন্য উপযুক্ত এবং এটি এখন পর্যন্ত সবচেয়ে ব্যাপকভাবে বাস্তবায়িত প্রমিত সমাধানের প্রতিনিধিত্ব করে।
কনফিগারেশন: মডেল 470 স্ট্যান্ডিং-সিম প্যানেল + ওয়াটারপ্রুফ শ্বাসযোগ্য ঝিল্লি + 100-150 মিমি রক উল + হট-ডিপ গ্যালভানাইজড স্লাইডিং সমর্থন + কাস্টম ফ্ল্যাশিং এবং স্টেইনলেস স্টিলের গটারগুলির একটি সম্পূর্ণ সেট। সিস্টেমটিতে কোন উন্মুক্ত ফাস্টেনার ছিদ্র নেই, তাপ সম্প্রসারণ/সংকোচন ±25 মিমি মিটমাট করে এবং বিকৃতি, প্রবল বাতাস এবং জল প্রবেশের জন্য উচ্চতর প্রতিরোধের প্রস্তাব দেয়। স্ট্রাকচারাল বিল্ডিংয়ের জন্য ঢেউতোলা ইস্পাত ছাদের প্যানেলগুলি স্পেস ফ্রেম এবং 60 মিটারের বেশি স্প্যান সহ বাঁকা জালযুক্ত শেল ছাদের জন্য উপযুক্ত।
স্ট্যান্ডার্ড শুষ্ক অভ্যন্তরীণ প্রকল্পগুলির জন্য, Al-Zn আবরণের ওজন AZ150 এর চেয়ে কম নয়; হালকা অ্যাসিড বৃষ্টি সহ নদী বরাবর অঞ্চলের জন্য, AZ180 নির্বাচন করা হয়েছে; লবণ স্প্রে সহ উপকূলীয় অঞ্চলে বা রাসায়নিক ধোঁয়া ক্ষয়যুক্ত পরিবেশের জন্য, AZ275 আবরণ ব্যবহার করা হয়, পেইন্ট বার্ধক্য বিলম্বিত করার জন্য একটি PVDF ফ্লুরোকার্বন টপকোটের সাথে পেয়ার করা হয়।
ইস্পাত আনুষাঙ্গিক যেমন purlins, গোপন ক্লিপ, এবং টাই রড জন্য, কারখানা-প্রয়োগিত হট-ডিপ গ্যালভানাইজড আবরণ বেধ অন্তত 80μm। কাটা সারফেস থেকে মরিচা ছড়িয়ে পড়া রোধ করতে কোল্ড-স্প্রে জিঙ্ক লেপ (>95% জিঙ্ক কন্টেন্ট সহ) ব্যবহার করে কাটা প্রান্তগুলি সাইটে মেরামত করা হয়।
ছাদের ঢালটি 1:100-1:200 গ্রেডিয়েন্টে ডিজাইন করা হয়েছে, উপত্যকা বরাবর মসৃণ পানির প্রবাহ নিশ্চিত করে। ওভারল্যাপিং প্যানেলগুলি বিউটাইল টেপ দিয়ে সিল করা একটি ডাবল-ল্যাপ জয়েন্ট ব্যবহার করে, যখন স্ট্যান্ডিং-সিম প্যানেলে ছিদ্র ছাড়াই একটি যান্ত্রিক তালা থাকে; এটি ফাস্টেনার গর্ত বা উৎসের ফাঁক থেকে জলের ফুটো দূর করে, সিস্টেমটিকে ক্রমাগত ভারী বৃষ্টিপাতের জন্য উপযুক্ত করে তোলে।
মাত্র 0.05–0.12 kN/m²-এর মৃত ওজনের সঙ্গে—কংক্রিটের ছাদের এক-বিশ ভাগেরও কম—এই প্যানেলগুলি প্রাথমিক ইস্পাত বিম, স্পেস ফ্রেমের সদস্য, বা স্বাধীন বিল্ডিং ফাউন্ডেশনকে শক্তিশালী করার প্রয়োজনীয়তা দূর করে; বড়-স্প্যান, কলাম-মুক্ত ছাদের জন্য, এটি সরাসরি প্রাথমিক ইস্পাত কাঠামোর খরচ 12%–18% কমিয়ে দেয়।
পেইন্ট ফিনিস তিনটি স্থায়িত্ব গ্রেডে পাওয়া যায়: অভ্যন্তরীণ এলাকার জন্য PE (পলিয়েস্টার) (5-8 বছরের ওয়ারেন্টি), HDP (উচ্চ-স্থায়িত্ব পলিয়েস্টার) বৃষ্টির অঞ্চলের জন্য (10-15 বছর), এবং PVDF (ফ্লুরোকার্বন) উপকূলীয় এলাকার জন্য (20+ বছর)। সাবস্ট্রেটের আল-জেন (অ্যালুমিনিয়াম-জিঙ্ক) আবরণ বলিদানকারী অ্যান্টি-জারোশন বৈশিষ্ট্য সরবরাহ করে, যে কোনও ক্ষতিগ্রস্থ জায়গায় স্বয়ংক্রিয়ভাবে একটি প্রতিরক্ষামূলক অক্সাইড ফিল্ম তৈরি করতে দেয়।
ইনস্টলেশন সম্পূর্ণরূপে শুষ্ক সমাবেশ; কংক্রিট কিউরিং, ফর্মওয়ার্ক, বা ভেজা ট্রেডের কোন প্রয়োজন নেই এবং উপ-শূন্য তাপমাত্রা, বৃষ্টি বা তুষার দ্বারা কাজ বন্ধ করা হয় না। যান্ত্রিকভাবে রোল-গঠিত প্যানেলগুলি সরাসরি সাইটে ইনস্টল করা হয়, একটি 10,000 m² ছাদকে মাত্র 15 কার্যদিবসে সম্পন্ন করতে দেয় - কংক্রিট ছাদের জন্য প্রয়োজনীয় সময়ের এক-পঞ্চমাংশ।
প্যানেল রক্ষণাবেক্ষণের জন্য একক ব্যক্তির ওজন সমর্থন করে; সম্পূর্ণ ছাদ ভেঙে না দিয়ে পৃথক প্যানেল প্রতিস্থাপন করে স্থানীয়ভাবে জং বা ক্ষতির সমাধান করা যেতে পারে। রেট্রোফিটিং ফটোভোলটাইক মাউন্ট বা অক্ষীয় ভেন্টিলেটরগুলির জন্য ন্যূনতম কাঠামোগত শক্তিবৃদ্ধি প্রয়োজন, পরিবর্তনের খরচ খুব কম রাখে। বাতিল করা প্যানেলগুলি 100% ইস্পাত হিসাবে পুনর্ব্যবহারযোগ্য এবং পুনরায় গলিত এবং পুনরায় রোল করা যেতে পারে।
রঙ-লেপা সাবস্ট্রেট অ-দাহ্য; ক্লাস A রক উলের নিরোধকের সাথে পেয়ার করা হলে, এটি শিল্প সুবিধার জন্য প্রয়োজনীয় 0.5-ঘন্টা অগ্নি প্রতিরোধের রেটিং পূরণ করে। কংক্রিটের ছাদের তুলনায় 90% দ্বারা কঠিন বর্জ্য নির্গমন হ্রাস করে এবং আন্তর্জাতিক সবুজ বিল্ডিং সার্টিফিকেশন মান পূরণ করে উত্পাদন এবং ইনস্টলেশন কোন নির্মাণ ধ্বংসাবশেষ তৈরি করে না।
কংক্রিটের ছাদের মৃত ওজন এবং ভিত্তি খরচ বেশি থাকে, 3-6 মাস অন-সাইট ভিজা নির্মাণের প্রয়োজন হয়, বাঁকানো গ্রিড শেলগুলিকে ফিট করার জন্য বাঁকানো যায় না এবং সময়ের সাথে সাথে অপরিবর্তনীয় ফাটল এবং ফুটোতে ভোগে। বিপরীতে, স্ট্রাকচারাল বিল্ডিংয়ের জন্য এই ঢেউতোলা ইস্পাত ছাদ প্যানেলগুলি হালকা ওজনের, নির্মাণের সময় কম দেয়, কাস্টম আকারে বাঁকানো যেতে পারে এবং সাধারণ ফুটো মেরামতের জন্য অনুমতি দেয়।
যদিও Al-Mg-Mn সামান্য উচ্চতর ওয়াটারপ্রুফিং অফার করে, এর ইউনিট উপাদান খরচ রঙ-লেপা ইস্পাতের তুলনায় 40% বেশি, এবং এর নিম্ন কঠোরতা এটিকে পতনশীল বস্তু থেকে ডেন্টিং প্রবণ করে তোলে; স্ট্যান্ডার্ড বায়ুচাপ এবং ক্ষয়কারী অবস্থার অধীনে, আল-জেডএন প্রলিপ্ত ইস্পাত সমানভাবে ভাল কাজ করে যখন ব্যাপকভাবে উচ্চতর খরচ-দক্ষতা প্রদান করে।
কাদামাটির টাইলগুলি দীর্ঘ-স্প্যানের ইস্পাত কাঠামোর ছাদের জন্য খুব ভারী এবং শুধুমাত্র নিম্ন-উত্থান ইট-কংক্রিটের ভবনগুলির জন্য উপযুক্ত; অ্যাসবেস্টস টাইলস দুর্বল স্থায়িত্ব এবং উচ্চ ভঙ্গুরতায় ভোগে, এবং অ্যাসবেস্টস নিষিদ্ধ করার পরিবেশগত বিধি-বিধানের কারণে-বিদেশী প্রকল্পগুলিতে নিষিদ্ধ, যেখানে রঙ-লেপা ইস্পাত সম্পূর্ণরূপে অনুগত এবং উচ্চতর প্রভাব প্রতিরোধের প্রস্তাব করে।
হট-ডিপ গ্যালভানাইজড বা আল-জেডএন প্রলিপ্ত ইস্পাত কয়েলের জন্য মূল প্রস্তুতকারকের উপাদান রিপোর্ট এবং জিঙ্ক লেপ পরীক্ষার রিপোর্ট যাচাই করুন; AZ মানগুলির অন-সাইট স্পট চেক করার জন্য আবরণ বেধ পরিমাপক ব্যবহার করুন এবং স্ক্র্যাচ, আবরণ শূন্যতা বা সাদা অক্সিডেশন দাগের জন্য পৃষ্ঠটি পরিদর্শন করুন; সরাসরি স্টিল মিলের কাছে অ-সম্মত কাঁচামাল ফেরত দিন।
হাইড্রোলিক আনকয়লারে কয়েল লোড করতে একটি ওভারহেড ক্রেন ব্যবহার করুন; আনকোয়লার একটি ধ্রুবক গতিতে ইস্পাত স্ট্রিপকে সমতল করে, একটি ফটোইলেক্ট্রিক অ্যালাইনমেন্ট সিস্টেম ব্যবহার করে বিচ্যুতি ±2 মিমি-এর মধ্যে রাখতে, গঠনের সময় প্যানেলের স্কুইং প্রতিরোধ করে।
ল্যাপ-সিম প্যানেলগুলি প্রান্তে সংরক্ষিত 50 মিমি ওভারল্যাপ প্রস্থ সহ 12 সেট রোলার ব্যবহার করে গঠিত হয়; স্ট্যান্ডিং-সিম প্যানেলগুলি 16 সেট বিশেষায়িত রোলার ব্যবহার করে পুরুষ এবং মহিলা জয়েন্টগুলিকে আন্তঃলকিং তৈরি করতে, ≤0.3 মিমি সীম ক্লিয়ারেন্স নিশ্চিত করে৷
অঙ্কন উপর ভিত্তি করে নির্দিষ্ট দৈর্ঘ্য কাটা; স্ট্যান্ডার্ড প্যানেলগুলি (≤12m) সড়ক পরিবহনের জন্য কাটা হয়, যখন অতিরিক্ত-দীর্ঘ প্যানেলগুলি অংশে কাটা হয়; কাটা প্রান্তগুলি কেটে ফেলা হয় এবং কাটা জায়গায় ভবিষ্যতে ক্ষয় রোধ করার জন্য চাপ-মুক্ত করা হয়।
কার্যকর কভারেজ প্রস্থ, পাঁজরের উচ্চতা এবং প্যানেলের বেধ এবং স্পট-চেক পেইন্ট ফিল্ম আনুগত্য পরিমাপ করুন; স্ট্যান্ডিং-সিম প্যানেলগুলি ইন্টারলকিং উইন্ড-লোড ক্ষমতা মান পূরণ করে তা নিশ্চিত করার জন্য অতিরিক্ত সীম প্রসার্য পরীক্ষার মধ্য দিয়ে যায়।
পরিবহন স্ক্র্যাচ প্রতিরোধ করতে প্যানেলের পৃষ্ঠে স্বচ্ছ PE প্রতিরক্ষামূলক ফিল্ম প্রয়োগ করা হয়; স্ট্রাকচারাল বিল্ডিংয়ের জন্য ঢেউতোলা ইস্পাত ছাদ প্যানেলগুলি ক্রস-বান্ডিল এবং শক্ত কাঠের ভিত্তি ব্লকের উপর স্থাপন করা হয়; স্পেসিফিকেশন (প্রোফাইল টাইপ, দৈর্ঘ্য, প্রজেক্ট আইডি) বাইরের দিকে স্প্রে-চিহ্নিত; এবং সমুদ্রের মালবাহী আদেশের জন্য, অতিরিক্ত জলরোধী প্রসারিত মোড়ক প্রয়োগ করা হয়।
কালার-কোটেড স্টিলের মাস্টার কয়েলগুলি কাটার পরে, সিএনসি বাঁকানো মেশিন ব্যবহার করে রিজ ক্যাপ, ফ্ল্যাশিং, গটার এবং শেষ বন্ধের মতো উপাদানগুলি তৈরি করা হয়; নমনের সময় ক্র্যাকিং বা পেইন্ট পিলিং রোধ করতে বেন্ড রেডিআই প্যানেলের পুরুত্বের তিনগুণে প্রমিত করা হয়।
হট-ডিপ গ্যালভানাইজড সেলফ-ট্যাপিং স্ক্রু, ইপিডিএম ওয়াশার, স্লাইডিং ব্র্যাকেট এবং সিলিং টেপগুলি পৃথকভাবে টাইপ অনুসারে প্যাকেজ করা হয় এবং ছাদের প্যানেলের মতো একই ব্যাচে পাঠানো হয়, যা আনুষঙ্গিক আবরণ এবং পেইন্ট ফিনিসগুলিতে সামঞ্জস্যতা নিশ্চিত করে।
|
প্যানেলের ধরন |
কার্যকরী প্রস্থ |
তরঙ্গ উচ্চতা |
ফিক্সিং পদ্ধতি |
|
840 ল্যাপ প্যানেল |
840 মিমি |
35 মিমি |
উদ্ভাসিত স্ব-ড্রিলিং স্ক্রু |
|
900 ল্যাপ প্যানেল |
900 মিমি |
25 মিমি |
উদ্ভাসিত স্ব-ড্রিলিং স্ক্রু |
|
470 স্ট্যান্ডিং সীম প্যানেল |
470 মিমি |
65 মিমি |
গোপন সহচরী সমর্থন |
|
475 স্ট্যান্ডিং সীম প্যানেল |
475 মিমি |
65 মিমি |
গোপন স্থায়ী সমর্থন |
সাবস্ট্রেট গ্রেড: TS280 (সাধারণ এলাকা), TS350 (উচ্চ বায়ুচাপ এলাকা)
প্রসার্য শক্তি: 380~520MPa
তাপ সম্প্রসারণ সহগ: 1.2×10⁻⁵/℃
সারফেস পেইন্ট ড্রাই ফিল্ম: PE 20-25μm, HDP 25-30μm, PVDF 25-35μm
রেফারেন্স ওজন: 0.5mm=4.0kg/㎡, 0.6mm=4.8kg/㎡
বায়ু প্রতিরোধের: Z purlin শক্তিবৃদ্ধি সহ 0.55~1.0kPa মৌলিক বায়ুচাপ
স্লাইডিং সাপোর্ট স্লিপ রেঞ্জ: ±25 মিমি
রক উল প্যারামিটার: ঘনত্ব 100-150kg/m³, ক্লাস A অগ্নিরোধী
স্থানীয় প্রকল্পের অবস্থার উপর ভিত্তি করে—হাওয়ার চাপ, তুষার লোড, ক্ষয় শ্রেণী, এবং অগ্নি নিরাপত্তা কোড সহ—আমরা ছাদের প্রোফাইল, আবরণ এবং নিরোধক স্তরগুলির জন্য বিনামূল্যে মিলিত সমাধান প্রদান করি, যা জলরোধী বা বায়ু প্রতিরোধের সাথে সম্পর্কিত ভবিষ্যতের পুনর্ব্যবহার ঝুঁকি হ্রাস করে৷
সমুদ্রের মালবাহী জাহাজের জন্য বিশেষ আর্দ্রতা-প্রমাণ, বায়ুরোধী প্যাকেজিংয়ে সমুদ্রের লবণ স্প্রে এবং পৃষ্ঠের বিকৃতি থেকে ক্ষতি রোধ করতে কোণার রক্ষাকারী এবং বিভাগীয় প্যানেল বিচ্ছেদ অন্তর্ভুক্ত রয়েছে।
চীনা এবং ইংরেজি উভয় ভাষায় প্রদত্ত দূরবর্তী ইনস্টলেশন নির্দেশিকা; অভ্যন্তরীণ এলাকার জন্য 15 বছর এবং উপকূলীয় অঞ্চলের জন্য 8 বছরের সাবস্ট্রেট লেপের ওয়ারেন্টি; পেইন্ট ফিনিস ওয়ারেন্টি নির্দিষ্ট আবরণ এর সেবা জীবনের উপর ভিত্তি করে; এবং প্রতিস্থাপন জিনিসপত্র আজীবন সরবরাহ.
1 উপকূলীয় প্রকল্পের জন্য একটি ফ্লুরোকার্বন (PVDF) ফিনিস কি বাধ্যতামূলক?
উপকূলের 5 কিমি বা রাসায়নিক শিল্প পার্কের মধ্যে সাইটগুলির জন্য, একটি AZ275 সাবস্ট্রেট একটি PVDF ফ্লুরোকার্বন ফিনিশের সাথে সংযুক্ত করা বাধ্যতামূলক; হালকা লবণের স্প্রে সহ উপকূল থেকে 5-20 কিমি দূরে, একটি HDP (উচ্চ স্থায়িত্ব পলিয়েস্টার) ফিনিস সহ একটি AZ275 সাবস্ট্রেট খরচ এবং দীর্ঘায়ু ভারসাম্য রাখতে ব্যবহার করা যেতে পারে।
2 স্ট্রাকচারাল বিল্ডিংয়ের জন্য ঢেউতোলা ইস্পাত ছাদ প্যানেলগুলি বাঁকা স্থান-ফ্রেমের ছাদের জন্য ব্যবহার করা যেতে পারে?
50 মিটারের বেশি ব্যাসার্ধের বাঁকা ছাদের জন্য, 900-টাইপ ল্যাপড প্যানেল সীমিত পরিমাণে ব্যবহার করা যেতে পারে; শক্ত ব্যাসার্ধ সহ জটিল বাঁকা পৃষ্ঠের জন্য, 470-টাইপ স্ট্যান্ডিং সীম প্যানেল ল্যাপ জয়েন্টগুলিতে বিকৃতি, ফাটল বা ফুটো প্রতিরোধ করতে বাধ্যতামূলক।
3 কেউ কি একটি বাষ্প বাধা এবং একটি জলরোধী শ্বাসযোগ্য ঝিল্লির মধ্যে বেছে নিতে পারে?
স্যাঁতস্যাঁতে প্রবণ অভ্যন্তরগুলির জন্য একটি বাষ্প বাধা এবং বৃষ্টির সংস্পর্শে থাকা বাইরের জন্য একটি জলরোধী শ্বাস-প্রশ্বাসযোগ্য ঝিল্লি ব্যবহার করুন; উচ্চ আর্দ্রতা এবং ঘন ঘন বৃষ্টিপাতের অঞ্চলে, উভয় স্তরই ইনস্টল করা আবশ্যক, যেখানে সাধারণ, শুষ্ক গুদামগুলির জন্য, উভয়ই সম্পূর্ণরূপে বাদ দেওয়া যেতে পারে।
